深圳市置华机电设备有限公司即日公布表示:在规范颁布实施之际，其结合自身众多项目工程的实践经验，为彻底解决设计单位难题，自主研发了基于Auto CAD设计系统的“置华建筑机电工程抗震设计初设软件”，现已面向所有设计及相关单位免费推出使用，欢迎各界用户业点击阅读原文登陆到置华官网下载使用！
置华机电抗震初步布点算量系统操作说明

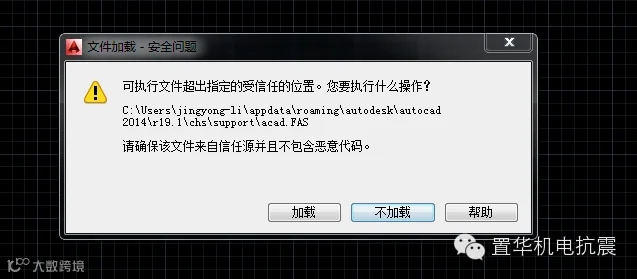

1、安装、打开
本软件需安装在CAD2014版本上。安装完成后，打开装有置华机电抗震布点算量系统的CAD2014。此时会出现以下两个对话框，点击“加载”。

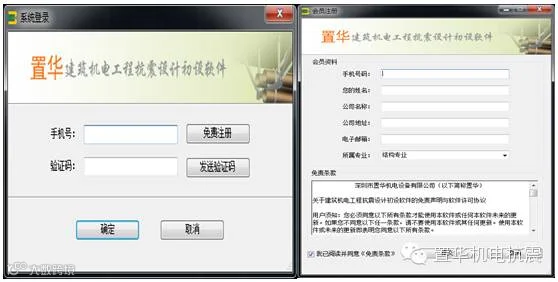

2、注册
加载之后出现注册页面，点击免费注册，出现右图画面，输入资料完成注册（注意：请输入正确的详细资料，地址和名称不得少于8字，随意输入审核时将不予通过。）输入手机号获得验证码进入软件，每个验证码只能登录一次。

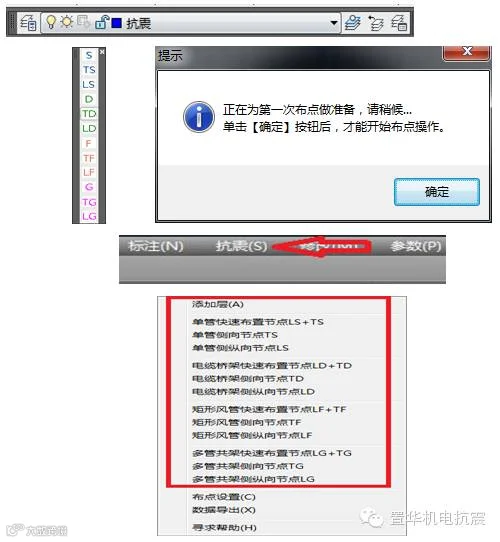

3、布点准备
点击CAD中左侧工具条，出现右图提示点击确定，图层出现抗震图层，布点的准备工作完成。左图中S表示单管快速布点，点击之后选取管道两端自动完成布点，TS、LS表示单独放置节点。D表示电缆桥架，操作同上。F表示风管，操作同上。G表示多管，操作同上。如果没有出现工具条或自动生成抗震图层，则可以打开菜单栏中抗震菜单从菜单中选择需要的工具。

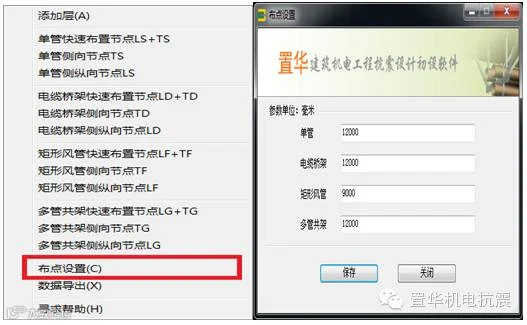

4、间距设置
在抗震菜单栏中点开布点设置，出现间距设置，默认是按《建筑机电工程抗震设计规范》里的最大间距设置，单管、桥架、多管是12米，风管9米。

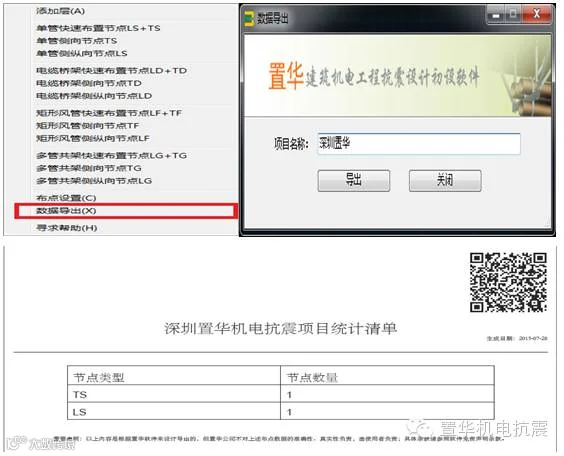

5、数据导出
布完抗震点后点击抗震菜单中的数据导出，生成清单可以统计各类侧、纵向节点数量，然后在数据导出，系统将以PDF的形式出具数量清单，导出文件默认在我的文档。

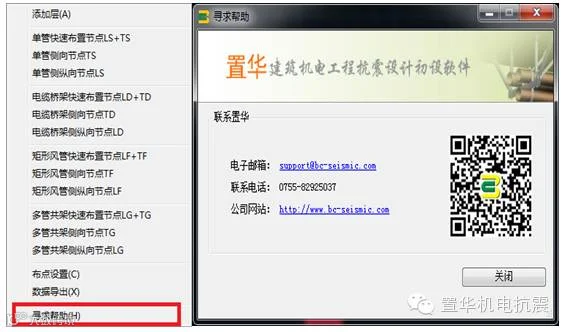

6、寻求帮助
如果在使用程序出现了什么本说明无法解决的问题或布点中的疑问，可以在抗震菜单栏中点击寻求帮助，致电本公司或邮件，我们将尽心尽力帮您解决问题。
7、注意
①、整个布点过程一定要在抗震图层中进行，否则在数据导出时无法生成清单。

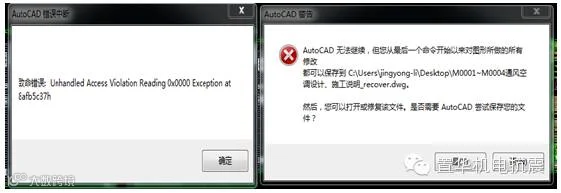

②、有些图纸在使用本系统时可能会出现致命错误导致CAD关闭，所以文件图纸一定不能带有木马且一定要按本系统操作说明使用。
