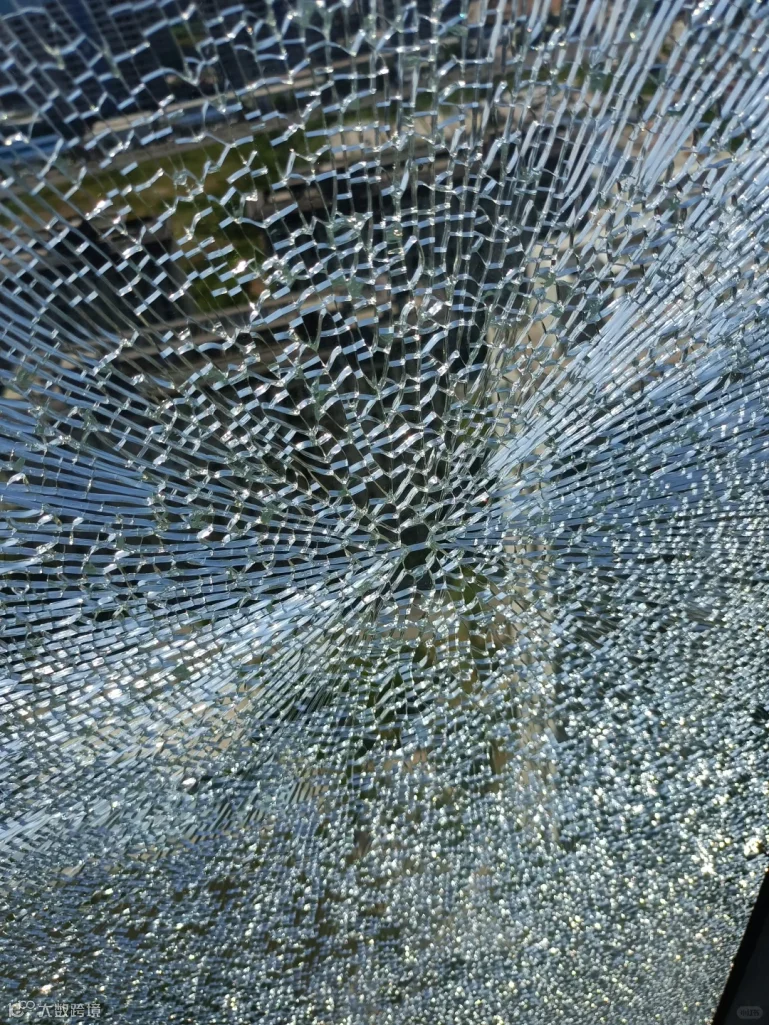

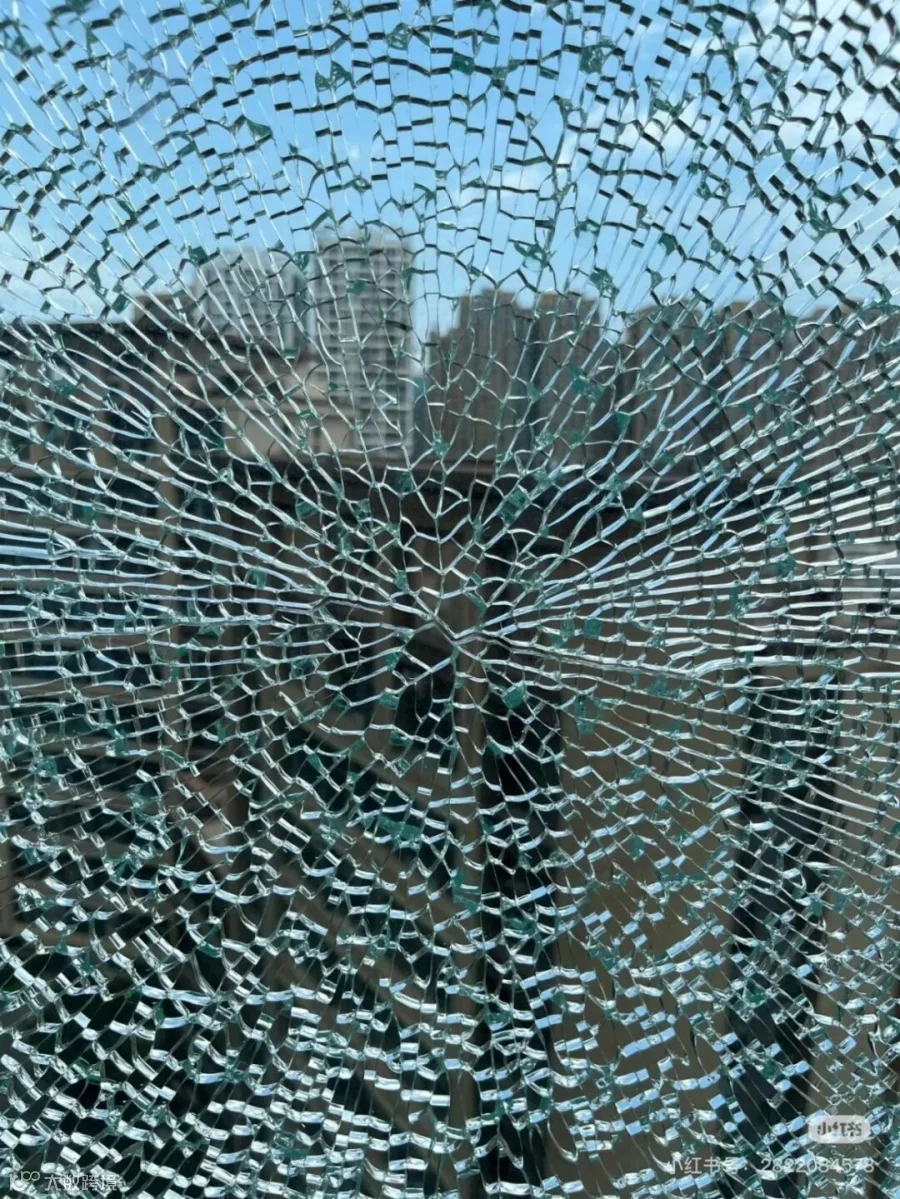

玻璃自爆主要是由于内部应力不平衡或外部环境刺激导致的，常见原因如下：
1. 钢化玻璃的“自爆”特性
• 钢化玻璃在生产时会经过高温淬火处理，内部形成压应力，外部为张应力，这种应力平衡状态若被打破就可能自爆。
• 硫化镍杂质：玻璃原料中若含有硫化镍（NiS），其晶体结构会随温度变化膨胀/收缩，可能在使用中破坏应力平衡，导致自爆（这是钢化玻璃自爆的主要原因之一）。
• 应力分布不均：钢化过程中若冷却不均，局部应力过大，后期可能在无外力时突然破裂。
2. 外部因素刺激
• 温度骤变：玻璃两侧温差过大（如夏天玻璃被暴晒后突然淋冷水），热胀冷缩差异会破坏应力平衡。
• 边缘损伤：安装或使用中玻璃边缘被磕碰、划伤，会形成应力集中点，随着时间累积可能引发破裂。
• 安装不当：框架变形、固定过紧等，会让玻璃长期承受额外压力，最终导致自爆。

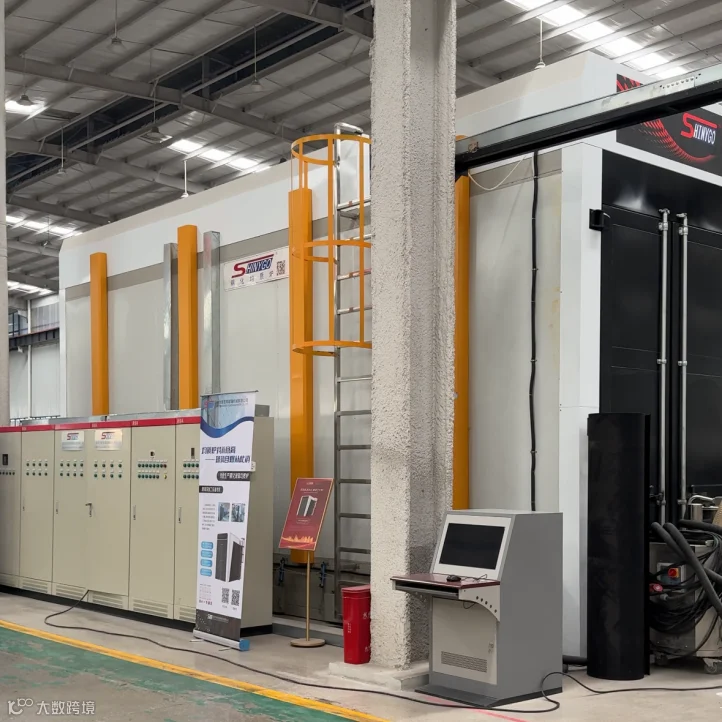

玻璃均质是针对钢化玻璃的一种后处理工艺，主要目的是降低钢化玻璃的自爆风险。
其原理是将钢化后的玻璃放入均质炉中，在特定的高温环境（280℃~290℃）下进行持续加热（一般8~10个小时）。这个过程能加速玻璃内部硫化镍等杂质的晶体转变，使原本可能在后期使用中引发自爆的内应力问题提前暴露，让存在隐患的玻璃在均质处理过程中就发生破裂，从而筛选出更稳定的产品，减少玻璃安装使用后的自爆概率。
简单来说，均质处理就像给钢化玻璃做了一次“提前体检”，主动排除潜在的自爆风险，提高玻璃的使用安全性。
凡是按照博奥腾的标准做的玻璃！如果玻璃发生了自爆我们包赔！不仅给你补玻璃，而且直接把下单玻璃的钱如数退还！
玻 璃 更 节 能 就 选 博 奥 腾
请密切关注我们公众号，获取更多玻璃相关知识。
