MSG指令的一个信息文本可以最多124 个字符长，分为两行显示（2*62字符），在一个信息文本之内也可以显示变量的内容。下面用几个示例来说明：
1、用于显示文字。
MSG（“（刀具直径：10，外露长度为：20）”）
2、用于显示参数数值。
示例1 R1=100
MSG(<<R1)
示例2 R2=150
MSG("R2="<<R2)
示例3 在系统屏幕上方显示X轴当前在工件坐标系下的位置坐标。
G01 X180 F200
MSG("X轴当前的坐标值="<<$AA_IW[X]<<"mm")
M00

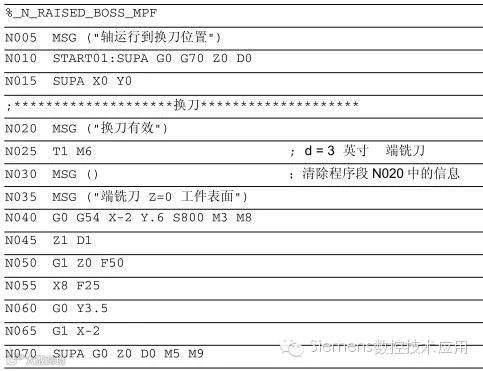

编程实例如下：
......
3、显示内容取消
使用MSG( )、M30、M02、M17指令，或按“RESET”键复位程序，都可以取消屏幕信息提示栏的内容。
MSG指令可以与M0、M1、M2等指令配合使用，根据具体情况可以将加工过程设计成停止运行（操作者修改后重新运行）、暂停形式（操作者观察加工状态后，继续执行）、还可以作为运行中的提示信息，从而通过多种途径保证加工安全。
