电气柜设计小贴士（下）
中国机床总公司

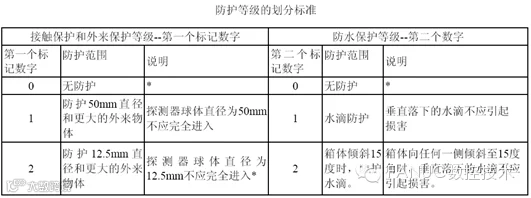

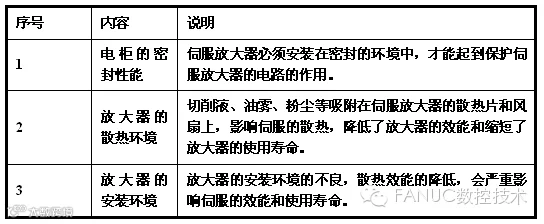

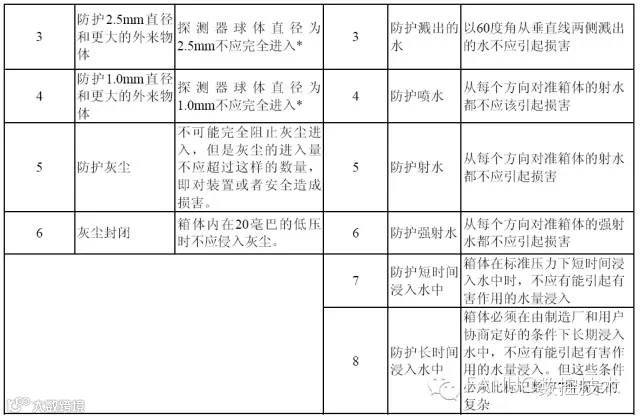

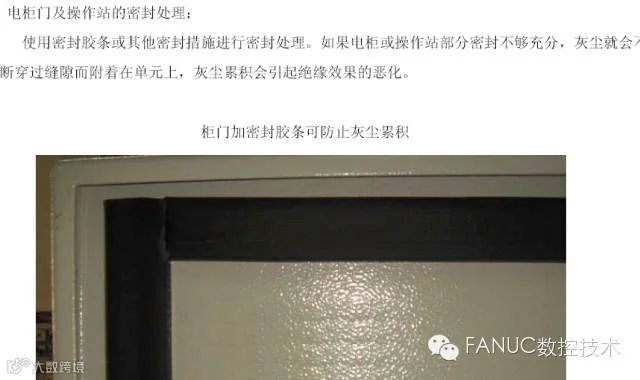

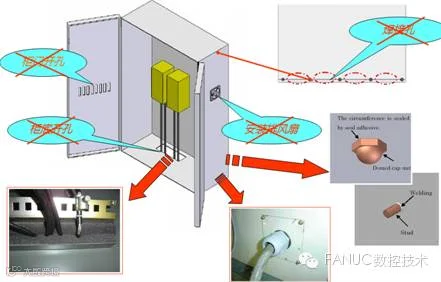

电柜的密封需要满足运输和使用环境的要求，设计电柜时必须有效防止灰尘、冷却液和有机溶液的进入，防止其对设备造成伤害，要求达到IP54的防护等级。IP防护等级使用2个数字标记，例如一个防护类别IP54(其中IP是标记字母，5是第1个标记数字，4是第2个标记数字)。
●设计电柜时，需保证电柜内的温度上升时柜内和柜外的温度差不超过10摄氏度。
●一个封闭的电柜必须按照风扇(或空调等换气冷却装置)以保证内部空气的循环。

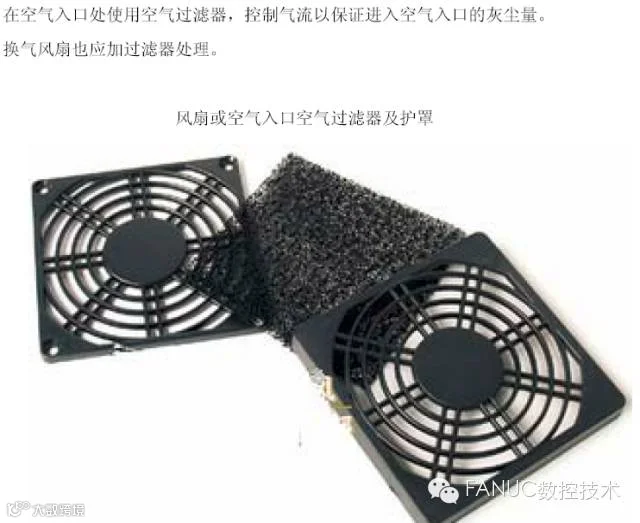

风扇需做调整设计以保证空气以0.5m/sec的速度流过每一个安装单元的表面，但不能直吹，如果空气由风扇直接吹向单元，灰尘会很容易附着，容易引起单元的故障，缩短元件使用寿命。热交换器的排风尽量保证能够直接作用到伺服或用电设备。

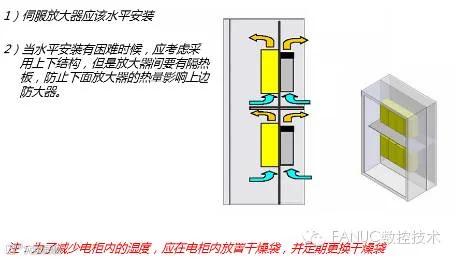

有两种安装方式，顶装与侧装。顶装的优势在于热空气往上，机柜底部应开通风口，形成自下而上的空气流动，这样在电器元件表面不容易形成热点和局部的热导效应。冷风机主要以给排风为主，即向柜外抽风式。当风机无法达到机柜内降温的要求时，可选装机柜空调。选装机柜空调时应注意功率选择，功率过大会使机柜内温度低于或等于28度，极可能形成凝露现象，这将导致电器元件短路等问题。此外，过大功率的机柜空调制冷时间过短，工作与非工作状态切换频率过高，对机柜空调本身的使用寿命有很大影响。

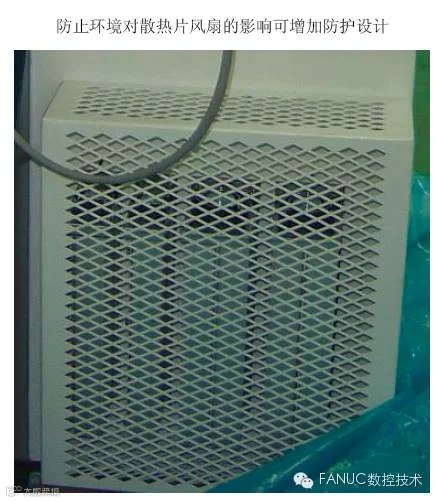

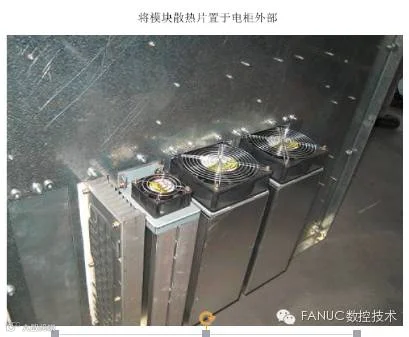

带有散热片的模块尽量将散热片安装在电柜外部，因为散热片对框内温度影响很大，同时为防止环境影响可考虑给散热片增加防护。各种模快发热量及计算方法参考“2电柜温升计算”。
