台积电的AI芯片垄断，正在被自己的产能瓶颈反噬。The Information独家爆料：Google正与三星洽谈，让后者负责其最先进AI芯片Icefish（第10代TPU）的关键组件制造。台积电仍掌管1.4nm计算芯片，但连接处理器与HBM内存的数据I/O芯片，将交给三星2nm工艺生产。全球AI芯片供应链正在经历深层裂变：产能瓶颈比设计能力更致命。
一条独家爆料，把台积电的墙砸出一道缝
2026年6月14日，The Information扔出一颗炸弹。
这家硅谷最具标志性的付费科技媒体引用两位直接知情人士透露：Google正在认真考虑让三星电子在其下一代最先进AI芯片中承担关键制造角色。

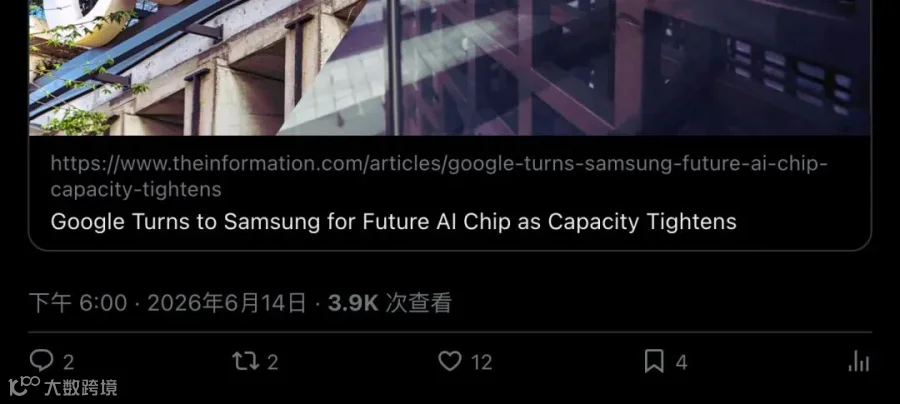

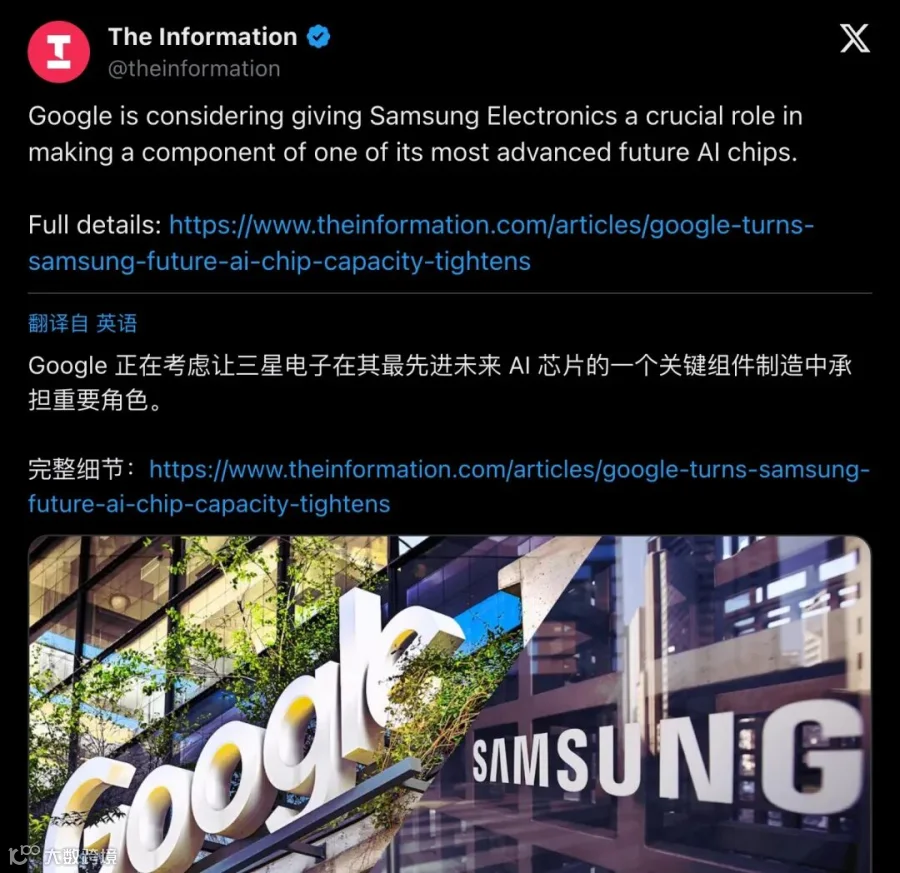

▲ The Information官方帖原文："Google is considering giving Samsung Electronics a crucial role in making a component of one of its most advanced future AI chips." 附链接卡标题："Google Turns to Samsung for Future AI Chip as Capacity Tightens"——产能紧张，Google转向三星。
这颗芯片代号Icefish，是Google自主研发的第10代TPU（张量处理单元），用于支撑Gemini系列大模型的训练和推理，也向外部云客户销售。
芯片本身可能很强，但真正让半导体圈绷紧神经的是另一件事：Google这次动了供应链的根基。
过去十年，台积电在AI芯片先进制程上几乎是一堵密不透风的墙。Nvidia、AMD、Amazon、Google，所有大模型背后的算力引擎，都必须过台积电这一道关。整个AI产业的心脏长在一家代工厂身上。
但这一次，墙裂了。
一颗芯片，两种工艺，两家工厂
Icefish的制造方案用的是一个相当大胆的拆分策略。
这颗AI芯片不会被做成一颗完整的巨die，而是按功能拆成两半。
最核心的计算引擎（compute die / logic engine）继续交给台积电，用最激进的1.4nm工艺制造。这是整颗芯片的大脑，负责万亿次矩阵运算，对晶体管密度和功耗要求极高。台积电在这一块的地位暂时无人能撼动。
但配套的I/O芯片（memory input-output die），Google打算交给三星，用2nm工艺生产。
I/O芯片听起来像配角，功能却恰恰相反。它的任务是把数据从HBM高带宽内存以极低延迟、极高速度灌入计算核心。数据管道不够宽、不够快，计算核心再强也是空转，功耗全部白白烧掉。
韩国半导体媒体The Elec在报道里直接写了定义：I/O die是"AI处理器与HBM之间移动数据"的关键桥梁，对保持核心忙碌"至关重要"。

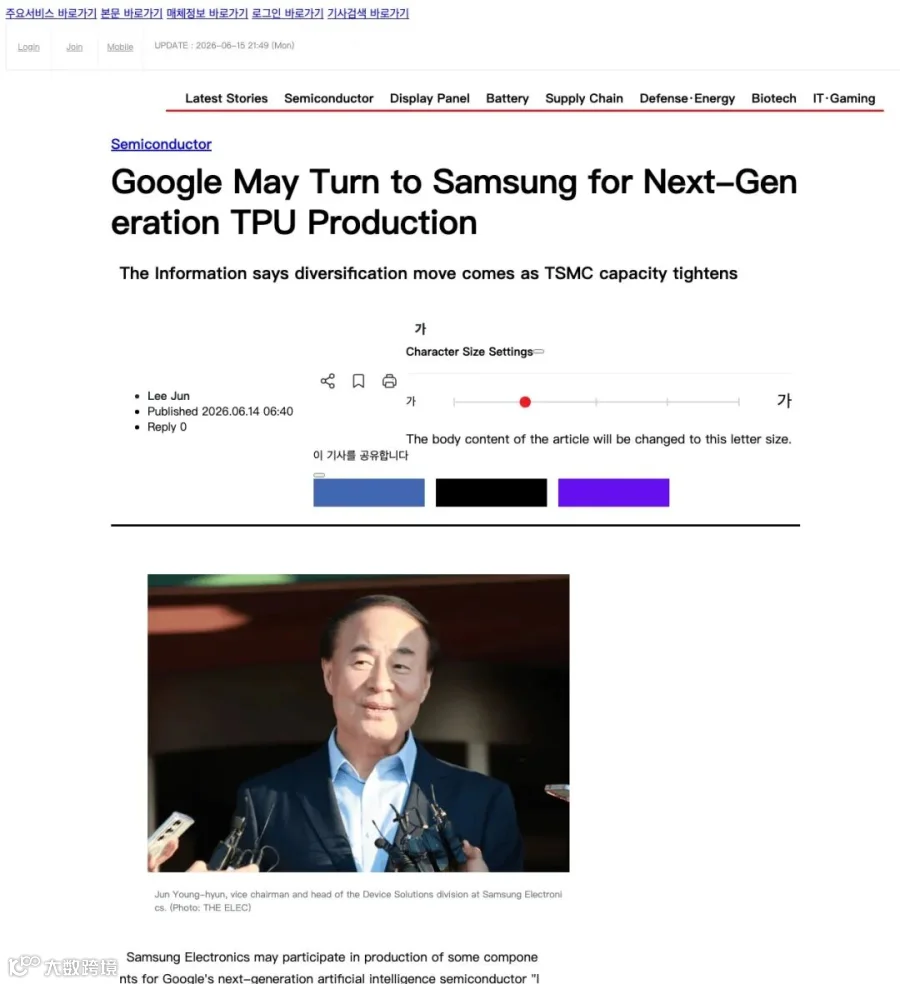

▲ The Elec确认Icefish的I/O die将由三星2nm工艺制造，主计算芯片仍为台积电1.4nm，量产窗口最早2028年。配图为三星副总裁全永铉。
Google的逻辑很明确：算力部分用最强工艺，数据流部分找最懂内存的工厂。
全球最大的内存制造商是谁？三星。
韩国媒体The Investor引用了一句精准的评论："没有比全球最大内存制造商更懂内存的公司。"这就是Google选中三星做I/O die的底层理由——换作其他二线代工厂，谁也拿不出同等级别的内存理解力。
台积电的产能，正在变成全行业的脖子
Google为什么愿意承担这个风险，把一部分关键制造从台积电分出去？
答案很直白：台积电已经装不下了。
2026年，台积电CEO魏哲家在股东大会上亲口承认：AI需求爆发之下，先进芯片的供应"多年内"都无法满足。CoWoS先进封装产线被传2027年底前全部售罄，Nvidia一家就吞掉了超过60%的产能。
Nvidia的H100、B200、Rubin系列，AMD的MI系列，Amazon的Trainium，再加上Google自家的TPU——所有玩家都在同一座厂门口排队。谁的订单大、谁出价高、谁签得早，谁就能拿到先进制程的入场券。
Google TPU的用量还在狂飙。对内要喂饱Gemini家族持续膨胀的训练和推理需求；对外要卖给云客户，正面和Nvidia抢市场。量越大，单一供应商风险越高。
于是Google做了一道典型的供应链对冲题：主计算继续信任台积电，辅料和封装分给三星和Intel。

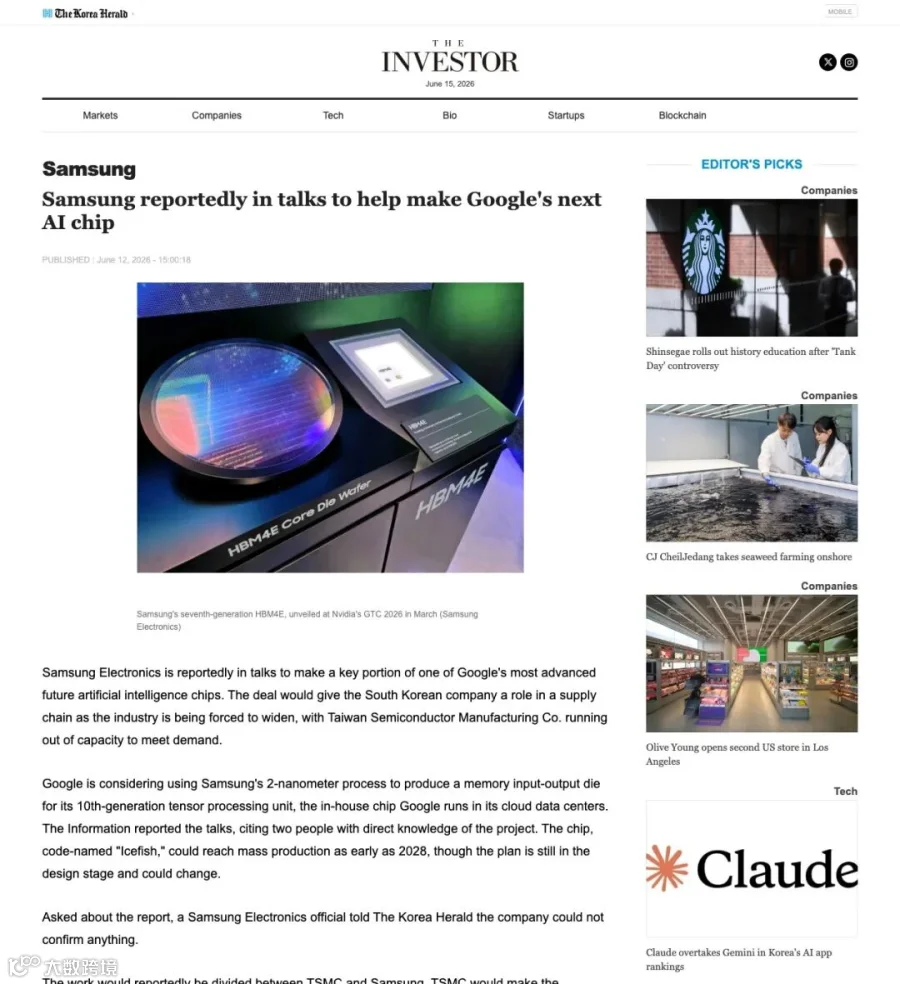

▲ The Investor报道梳理了Google的全线布局：Samsung 2nm生产I/O die、Intel EMIB封装超300万颗TPU、Samsung HBM4E产品图与德州Taylor新厂航拍同框。此外Samsung 2025年已拿下Tesla约150亿美元AI芯片长期合同。
同一时间，Google已经向Intel预订了超过300万颗TPU的EMIB先进封装产能，交付窗口同样是2028年。SK海力士也已在测试HBM4在Intel EMIB上的可靠性表现。
设计层面同样在变。此前多代TPU依赖Broadcom联合设计，Icefish这一代首次引入联发科（MediaTek）作为设计合作伙伴。
这是一套系统性去风险的组合拳。Google在多条线上同时落子，台积电、三星、Intel三家互相制衡，谁也不敢怠慢TPU这条每年数百亿美元的算力生命线。
三星等了十年的翻盘窗口
对于三星代工业务而言，这大概是过去十年最好的消息。
自2017年正式设立晶圆代工事业部以来，三星一直在追台积电，差距却始终没有实质性缩小。Counterpoint数据显示，2026年Q1台积电全球纯代工市场份额高达73%，三星仅约7%。
良率波动、客户流失、财报巨亏——三星代工过去几年的处境几乎是一路挨打。
但AI时代重新洗了牌。
当芯片设计从"一颗巨die"变成"多个小die拼装"（chiplet），当HBM内存成为AI算力的绝对刚需，三星身上压箱底的优势浮出水面：它是全球唯一同时掌握先进逻辑工艺、HBM内存和2.5D/3D先进封装三条技术线的公司。
三星官网Foundry HPC/AI页面写得很明确：2nm GAA已率先量产；2.5D Cube-S可支持8颗以上HBM堆叠；逻辑-内存集成方案能把定制HBM控制器嵌入基底芯片以降低功耗。

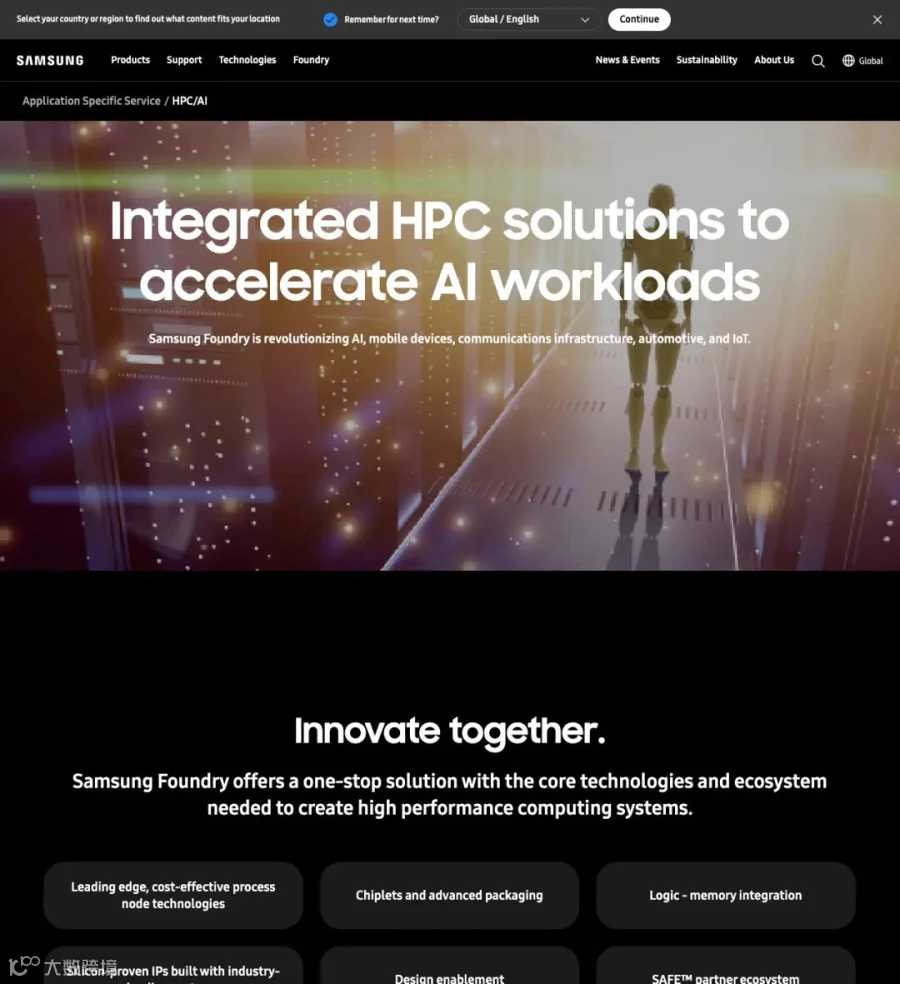

▲ 三星Foundry官网HPC/AI页面：先进工艺节点、chiplet与先进封装、逻辑-内存集成三张技术牌，恰好对应Google选择它的理由。
最近的信号也在转好。2025年，三星从特斯拉那里拿到了一份约150亿美元的长期AI芯片合同。德州Taylor新厂预计2026年下半年投产。三星副总裁全永铉6月初刚与Nvidia CEO黄仁勋见过面，讨论4nm/8nm合作并推进下一代工艺。
据预测，三星合同芯片制造部门可能在2026年Q3实现2022年巨亏以来的首次盈利。Google Icefish项目如果最终落地，这个拐点会被进一步加固。
当然，风险也是明牌。三星2nm良率能不能在2028年前爬到量产水平？市场上已经有人在问"这次能deliver吗"。
翻过来说，这恰恰是三星必须交出成绩的压力点。Google的信任是一把双刃剑：做成了是2nm迈向高端的里程碑验证，做砸了等于进一步确证"台积电以外没人能打"。
AI芯片的游戏规则，已经变了
Google这次的动作，把一条正在发生的行业逻辑推到了台前。
十年前，AI芯片的竞争核心是"谁设计得更好"——架构、编译器、软件栈的比拼。
现在设计仍然是入场券，但真正的护城河移到了物理层：谁能拿到台积电最先进产线的排期、谁有足够的CoWoS封装槽位、谁能确保HBM内存的稳定供应。
Nvidia的绝对统治地位，至少有一半建立在一个事实上：它提前锁定了最大份额的产能。反过来看，其他玩家的机会也恰好来自台积电产能被Nvidia挤占后留下的"供应链真空"。
Google多元化、Samsung 2nm验证、Intel EMIB替代CoWoS、SK海力士测试新封装——这一连串动作背后的逻辑是相同的：AI军备竞赛已经进入了"代工厂+封装+内存"的全面资源战阶段。

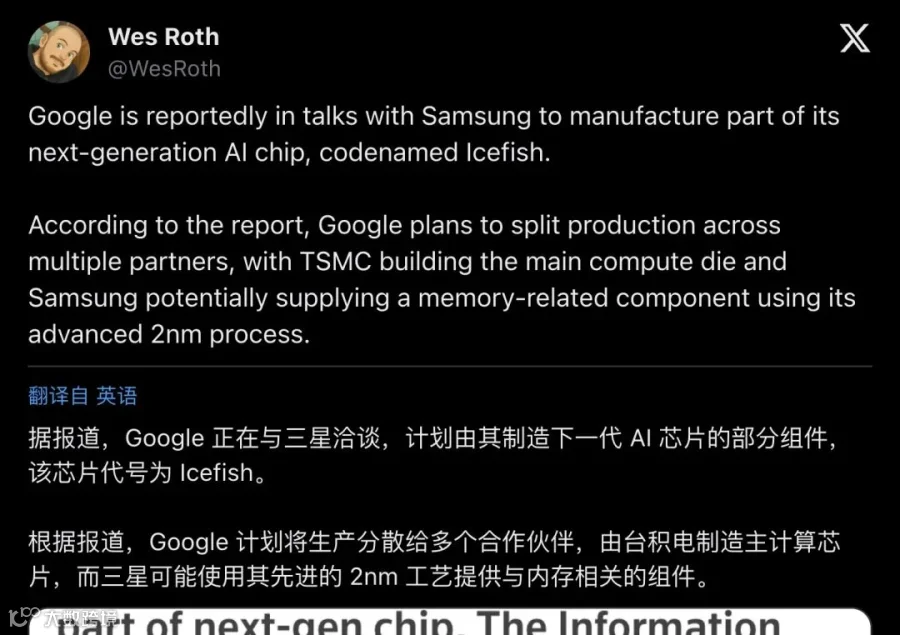

▲ 科技YouTuber Wes Roth在X上精确复述了拆分方案："split production... Samsung potentially supplying a memory-related component using its advanced 2nm process." 半导体圈对此讨论热烈。
对Google来说，最理想的结果是台积电、三星、Intel三家互相制衡，谁也不敢怠慢TPU这条算力命脉。
对行业来说，Icefish如果成功量产，将成为一个分水岭级的案例：AI芯片的制造垄断是可以打破的，前提是你手里有足够大的订单、足够聪明的分拆方案。
