一、自攻钉机械性质要求:
1、心部硬度：标准值HRC28-38，本公司产品实测值约为HRC31-33。测试时取距尾部1-2倍称呼径的截面上进行，如果称呼长太短，可以先镶埋，然后再测硬度。
2、表面硬度：标准MIN HV450，本公司产品实测为HV530左右。
3、渗碳层：标准4#-6#：0.05-0.18mm，8#-12#：0.10-0.23 mm，14#：0.13-0.28 mm。渗碳主要目的增强表面硬度，保证牙的强度，如果脱碳过深，渗碳又不足，会使牙的强度达不到要求，即做旋拧入试验时，牙受损伤。
4、扭力：
5、拧入试验：将自攻钉拧入一有预留试孔的钢板内，自攻钉应在试板内成形出相配的螺纹，而螺钉本身的螺纹不发生变形和损坏，直到未端锥度螺纹完全过试板。拧入试验仅适用于AB、B、BP等型式的自攻钉。IFI中规定：试验板应用半硬低碳冷轧钢制备，钢板硬度为洛氏70–85HRB。钢板标准规格即厚度见下表，试孔应冲或钻，允差为规定公称直径（见下表）±0.025mm。
二、墙板钉：
1、心部硬度：标准：HRC24-45、本公司产品实测为HRC35-38左右。
2、表面硬度：标准：HV600-800、本公司产品实测为HV660-710左右。
3、渗碳层：4#-6# 0.05-0.18mm、8#-12#0.10-0.23、14# 0.13-0.28.
4、弯曲度：要求为150 -450
5、盐雾试验：一般为MIN 48h。
6、扭力：
7、攻入测试：详见第一章描述。
三、钻尾螺丝：
1、心部硬度：标准：HRC32-40 本公司产品实测为HRC31.7-39.0。
2、表面硬度：标准：HV600-700本公司产品实测为HV620左右。
3、渗硬层： 4#-6# ：0.05-0.18mm
8#-12#：0.10-0.23mm
14#：0.15-0.28mm

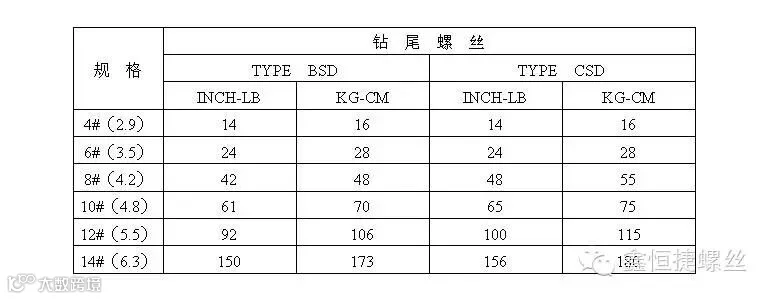

4、扭力：
5、攻速详见第一章描述。
