本次会展中心项目采用先进的概念、技术和方法，注意结构、设备、工具的相对成熟，既反映当今的最先进技术水平，又能保证系统功能在未来若干年内占主导地位。同时，面向实际应用、注重实效，坚持实用、经济的设计实施指导思想，充分考虑到保护系统投资的长期效应、及随着技术进步系统功能不断扩展的需求，以最先进、科学的方法和最经济、合理的投资，保证系统据具备高标准的开放性、扩展性，实现系统将来的扩展和维护，从而有效保护业主的初期投资。
本期为大家分享一份
//《会展中心（办公、商业、展厅）弱电智能化系统工程设计规划方案》

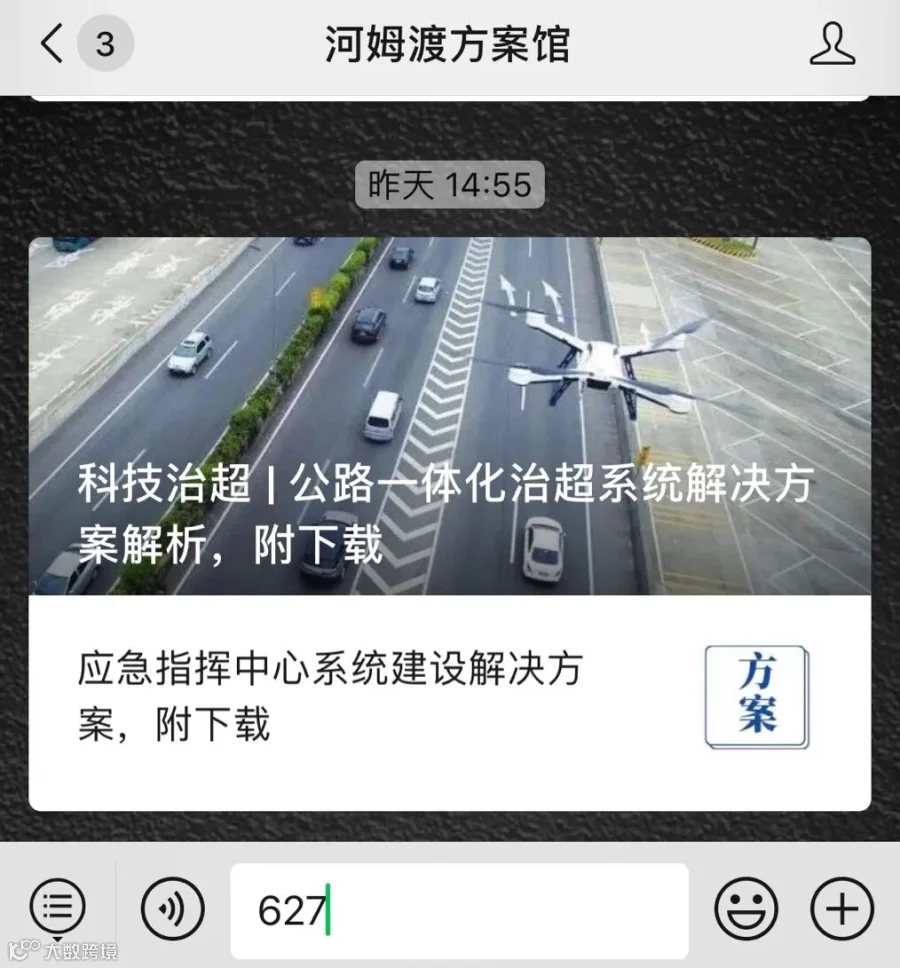

本公众号后台回复【630】 下载
设计范围
本次智能化系统包含以下各系统：综合布线系统、计算机网络系统、有线电视系统、无线对讲系统、闭路电视监控系统、出入口控制系统、电子巡更系统、访客系统、停车场管理系统、车位引导系统、楼宇自控系统、智能照明系统、能耗计量系统、背景音乐及紧急广播系统信息发布系统、会议系统、机房工程。
综合布线系统

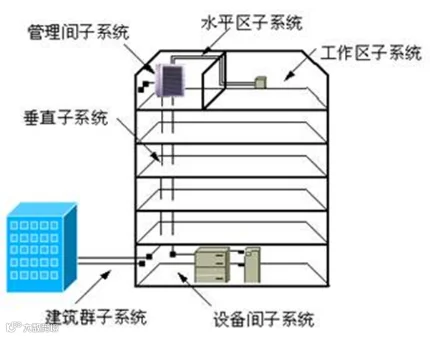

综合布线系统组成如下：
1. 工作区子系统
2. 水平子系统
3. 垂直子系统
4. 管理子系统
5. 设备间子系统
计算机网络系统
本系统为了保证数据传输的性能及可靠，网络采用分层设计。为保证多媒体数据的传输，所有的帧格式全部选用以太网格式，主干为千兆多模光纤，水平为六类非屏蔽双绞线到桌面。
互联网络示意图：
无线对讲系统
设计的无线对讲系统覆盖区域为地下及地上公共区域、楼梯间、电梯轿厢、电梯厅、重要设备机房、消防控制室、屋顶、室外红线内绿地实现全方位覆盖。

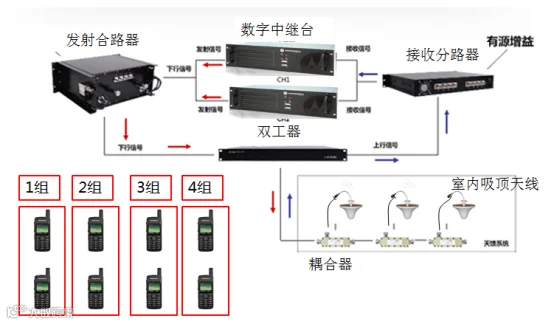

无线对讲系统要求4台数字中继台提供8个频道供物业、保安、客房及工程等人员使用；
系统架构设计
出入口控制系统
系统架构设计
门禁控制器采用TCP/IP方式直接进行联网控制，与传统的RS485方式采用半双工、轮询方式相比，TCP/IP方式采用全双工模式，数据实时主动上传至管理软件，具备更高的处理性能，提升系统的实时性，对于提供了以太网节点的应用场所，无需额外布线，节省了大量费用。
访客系统
系统架构设计
根据项目的实际情况，在大厦的办公楼建立外来临时人员管理中心，所有外来临时人员必须先登记，才能进出，实现“凭证出入、无证拒绝”。
整套系统主要包括数据服务器终端、管理终端、服务台人工登记终端、用户终端、语音自助登记终端、警卫终端、进出闸机通道终端等。
停车场管理系统
系统架构设计
根据项目实际情况并结合我公司多年的设计施工经验，该项目出入口总体设计为 C口一进一出、A口为单进B口为单出。
入口处主要由一台卡口专用高速摄像机（主机）、一台卡口专用高速摄像机（辅机）、一台高速道闸、三个地感线圈构成。
出口处主要由一台卡口专用高速摄像机（主机）、一台卡口专用高速摄像机（辅机）、一台高速道闸、三个地感线圈构成。
楼宇自控系统

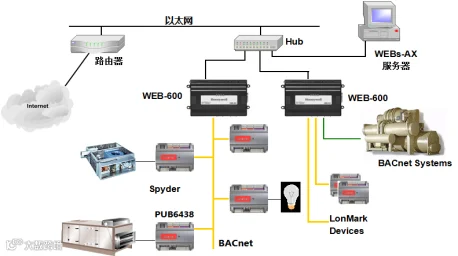

楼宇自控系统将对整座建筑的机电设备进行信号采集和控制，实现大楼设备管理系统自动化，旨在对楼内空调新风、通风、给排水以及动力系统进行集中管理和监控，以满足使用者对于楼内温度、通风等环境条件的严格要求，创造舒适的建筑环境同时达到服务和能源双优的效果。
信息发布系统
系统架构设计

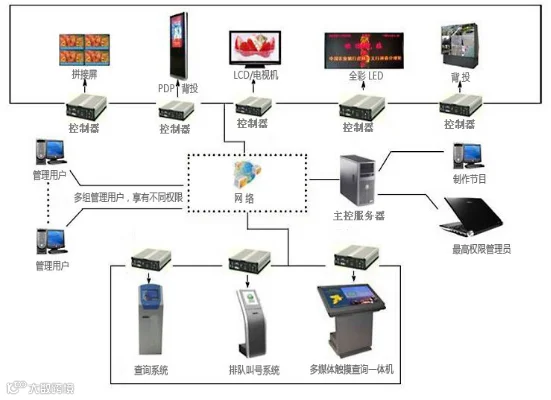

该系统由主控服务器、发布端、网络平台、控制播放端和显示终端部分组成。信息显示系统服务器设置于网络机房，对各终端实现集中同步控制；在物业管理办公室设 置管理工作站。
在电梯厅位置，专设液晶显示器，主要店铺信息、店铺介绍、新闻资讯、实时信息 等；
在电梯轿厢内设置液晶显示器，也可用于播放广告信息、新闻资讯、办公信息等。
在室外，专设LED显示屏。用于播放办公信息、新闻资讯、实时信息、广告信息。
会议系统

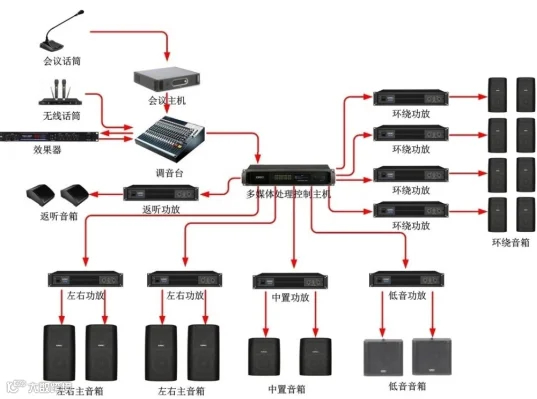

扩声系统及数字会议系统
