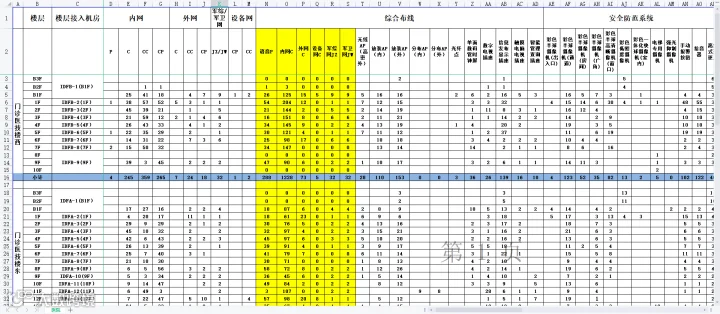

解放军部队智慧医院弱电智能化设计方案解析，附点位表

某医院综合布线系统支持内网、外网、设备网、军综网、军卫网。内网有线信息点总数为3267个，内网无线信息点总数为394个，内网光纤信息点总数为7个，信息发布信息点总数为456个，触摸电视电脑信息点总数为63个；

外网有线信息点总数为302个，外网无线信息点总数为645个，数字电视信息点总数为208个，为医护人员、病人提供Internet服务的网络；设备网包括标准网络时钟系统、安全防范系统、一卡通系统、公共广播系统及BA系统等；军线语音点总数为1243个，为医护人员提供军线语音通话；军综网信息点总数为120个，军卫网信息点总数为120个。

水平子系统

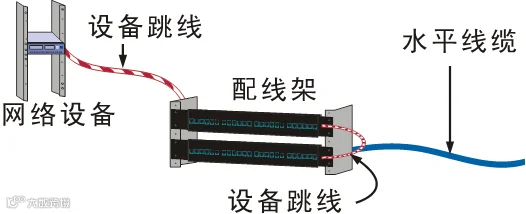

水平子系统为从信息插座至楼层接入机房的水平线缆如下：

所有数据点、军线语音点、无线接入点均采用六类4对非屏蔽双绞线（UTP），一端接在六类非屏蔽信息插座，另一端接在楼层接入机房的六类非屏蔽模块化配线架上；楼层信息点的水平电缆均按六类设计，以实现军线语音点和数据点的互换。

部分楼层光纤到桌面点采用2根2芯多模光纤跳线，一端接在光纤信息插座，另一端接在楼层接入机房的光纤配线架上。

管理子系统

根据部队某医院建筑智能化的总体部署，将几乎所有子系统全部是基于计算机网络的应用，按各子系统的特点和应用，划分为5套网络：内网、外网、设备网和军综网、军卫网。

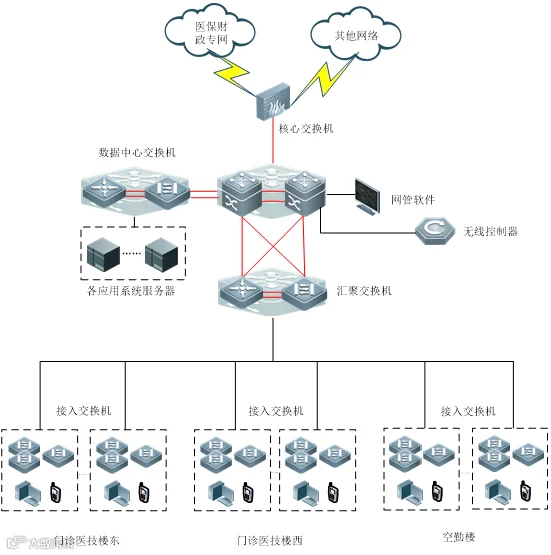

内网规划设计

内网是整个医院的核心网络，开展医院日常重要的医疗业务，对网络的可靠性、稳定性要求非常高，本次设计的网络按照万兆交换平台、万兆骨干网络、百兆/千兆自适应到桌面设计，内网核心交换机、汇聚交换机双机冗余结合虚拟化技术实现核心、汇聚层的高可靠。

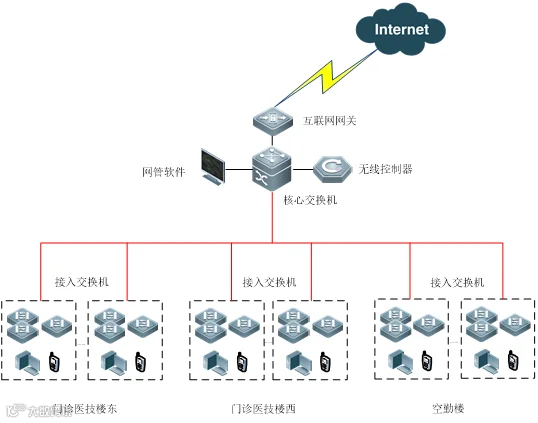

外网规划设计

由于外网主要用于医生和病人及其相关后勤人员上互联网使用，外网相对于内网来说可靠性要求相对级别次低一级，在保持和内网相同的网络结构外，在设备性能选择上会有所降低。

考勤管理子系统

感应卡考勤管理子系统是“一卡通”系统中的子系统之一。它是以工作人员应用感应卡，在考勤读卡终端读卡得来的数据作为基础，以电脑作为处理工具，全面实现了考勤管理工作自动化。该系统可灵活地设置上班时间段，制定不同的考勤制度。根据工作人员打卡记录能够快速，准确地计算在岗时间，并生成用户所需的各种报表：个人出勤报表、部门出勤报表、部门出勤工时汇总报表、请假明细报表、出差明细报表、加班明细报表等。该系统可同人事系统、工资系统等软件建立接口，构成一套人力资源系列管理软件。

考虑到大楼的特点，考勤系统配置考勤软件，利用门禁读卡器来考勤。

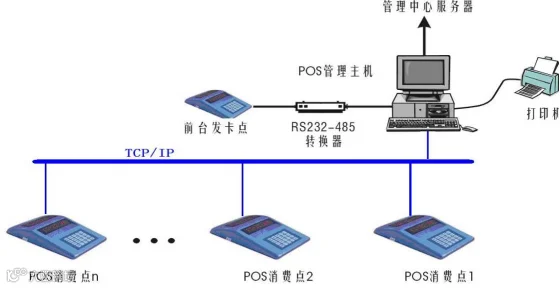

消费管理子系统

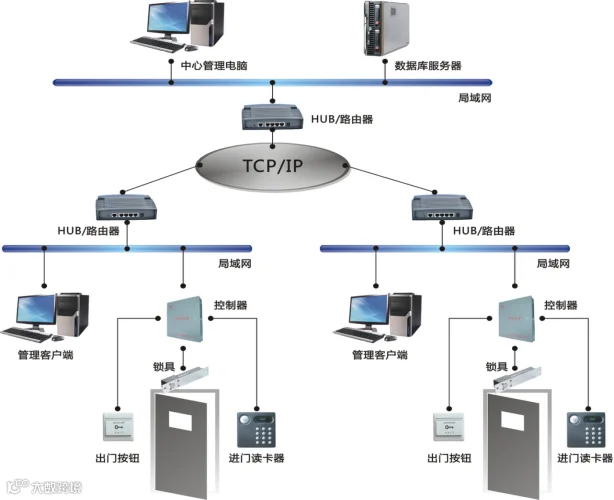

门禁管理子系统

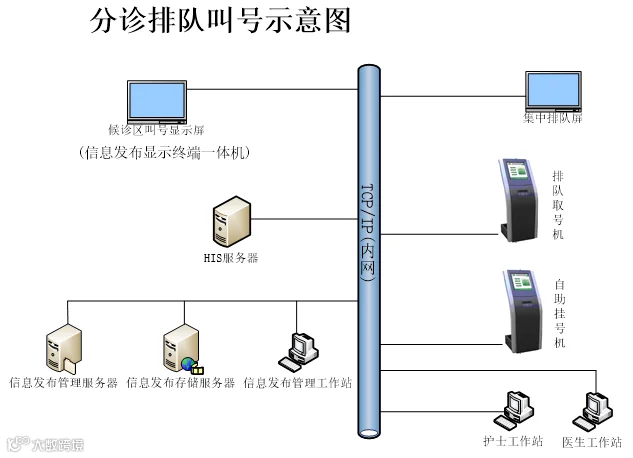

目前，部队某医院信息管理系统（简称HIS系统）运行正常，其排队叫号系统做得也非常完善，本项目的排队叫号系统延用此排队方式。

在综合病房楼内各功能业务科室继续使用医院现在正常使用的排队叫号的。只是把排队叫号系统进行拆分，传输共享网络平台；显示和语音交给多媒体信息发布系统；而排队规则制定软件纳入HIS端，HIS业务需要哪个屏上显示什么，语音通知什么直接通过接口传递到多媒体信息发布系统中。

传输网络设计运行在业务内网平台上，与其它业务可以划VLANE分开应用，排队叫号系统后台是自动设置完成后，由业务办理客户端（如：诊室医院客户端、窗口工作人员等）和各区业务管理员（分诊台护士工作站等）操作进行。

机房工程

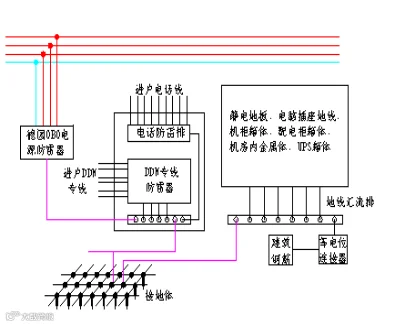

机房防雷接地

部队某医院数据中心机房的供电电源为TN-S系统（三相五线制），目前中心机房的配电是由总配电室引入。根据防雷系统要求，应将医院需要保护的空间划为不同的防雷区，以确定各部分空间不同的雷闪电磁脉冲的严重程度和相应的防护措施。

依据防雷设计原理，医院的防雷保护分为三级：

1) 电源防雷一级保护：在大楼总配电室的电源输入为总电源的一级防雷保护。

2) 电源防雷二级保护：在中心机房的市电柜和空调动力柜输入端为电源的二级防雷保护。

3) 电源防雷三级保护：在中心机房的UPS配电柜输入端为电源的三级防雷保护。

机房接地系统

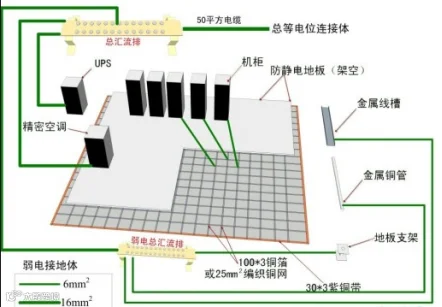

机房内接地包括机房内所有计算机设备壳体的保护接地，静电地板、铝塑板墙面、铝扣板天花及龙骨、日光灯盘等接地，采用紫铜板沿机房静电地板之下环绕安装构成均压带系统，使各种设备的接地能够就近连接。如图所示

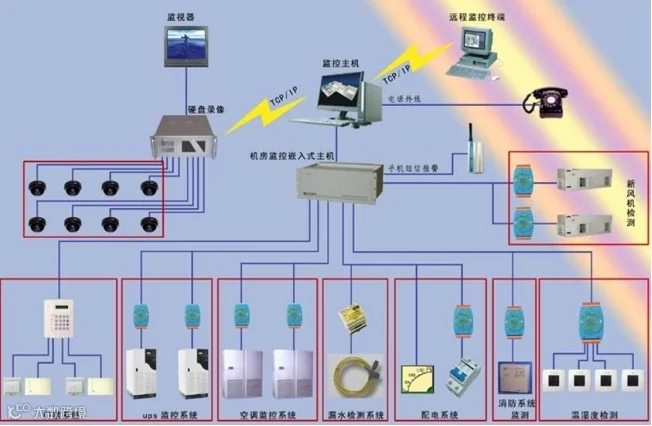

机房环境监控

集中监控内容包括以下几部分：UPS监测子系统、配电监测子系统、精密空调监控子系统、温湿度监测子系统、机柜内温度检测子系统、漏水检测子系统、新风机监控子系统、门禁管理子系统和图像监控子系统。
