目前大部分银行都已在安防专网上建设了视频监控平台，但现有的监控中心主要实现了视频监控的联网，而对于报警、门禁、对讲等其他安防子系统的集成并不完善，管理分散，导致信息无法互联互通，应急预警能力弱。
另外，在银行安防流程化建设的过程中，需求流程规范需要联网平台来辅助建设，现有的平台在功能上已无法满足。
本期为大家分享一份海康威视项目《银行联网可视化综合解决方案》，通过网络化手段，将各营业场所的视频、报警、门禁、对讲等安防系统进行统一接入与集成，利用软件平台实现集中管理，并采用业内领先的设备和系统，建设一个全新的、科技含量高、三年不落伍的监控中心。
本期方案免费下载方式：
关注公众号：河姆渡方案馆
对话框回复：”1200“

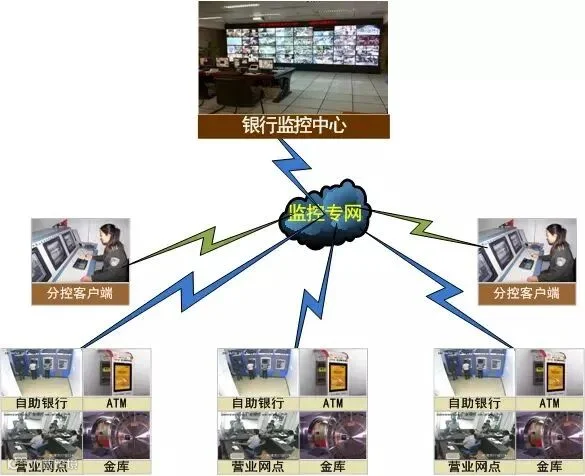

系统总体架构-系统拓扑
系统组网

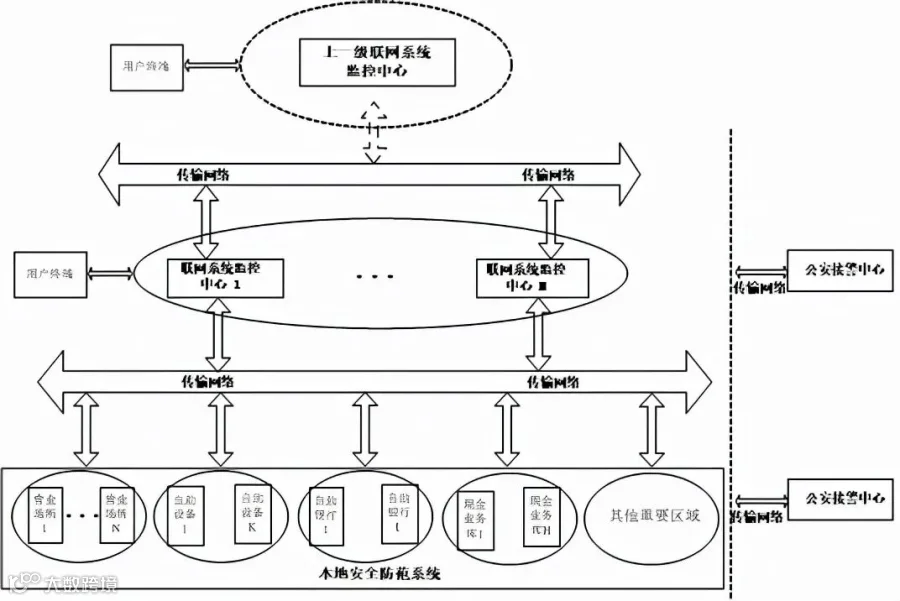

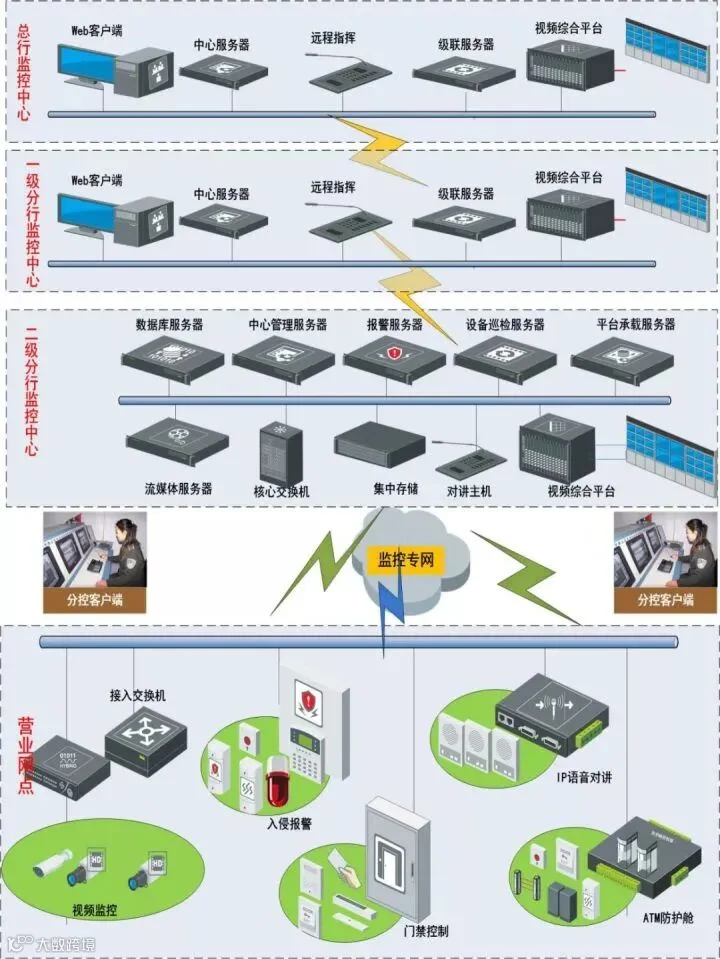

银行机构安全防范报警监控联网系统的系统结构如下图所示。营业场所、自助设备、自助银行、现金业务库以及其它重要区域的安全防范系统通过传输网络接入联网系统的监控中心。监控中心可与上一级监控中心联网，并应当有与公安接警中心通讯或交换信息的接口。
前端系统设计
安防监控集中管理系统平台主要接入银行前端营业网点、自助银行、ATM机具、金库业务库、办公大楼等场所的视频监控系统、入侵报警系统、语音对讲系统、门禁系统等安防子系统，其中，各个系统经过网络化改造后，全部通过IP网络连接至远程监控中心，实现统一管理。
1.防护舱系统
防护舱系统中的核心是防护舱控制器，一般为网络化设备，通过SDK对接防护舱控制器，平台软件即可实现防护舱控制系统的接入、信号接收、远程控制等功能。
2.门禁控制系统
根据最新的GA38-2015中的要求，银行营业场所应使用独立的语音对讲系统，故自助银行中的对讲不能再基于DVR使用，而应该采用独立的IP网络对讲系统。
3.语音对讲系统
防护舱系统中的核心是防护舱控制器，一般为网络化设备，通过SDK对接防护舱控制器，平台软件即可实现防护舱控制系统的接入、信号接收、远程控制等功能。
监控系统组网方式
为了确保监控网络传输的稳定性和安全性，以及业务系统数据传输的稳定性及安全性，银行监控系统传输网络建议采用VPN专网方式，不与业务网混用。

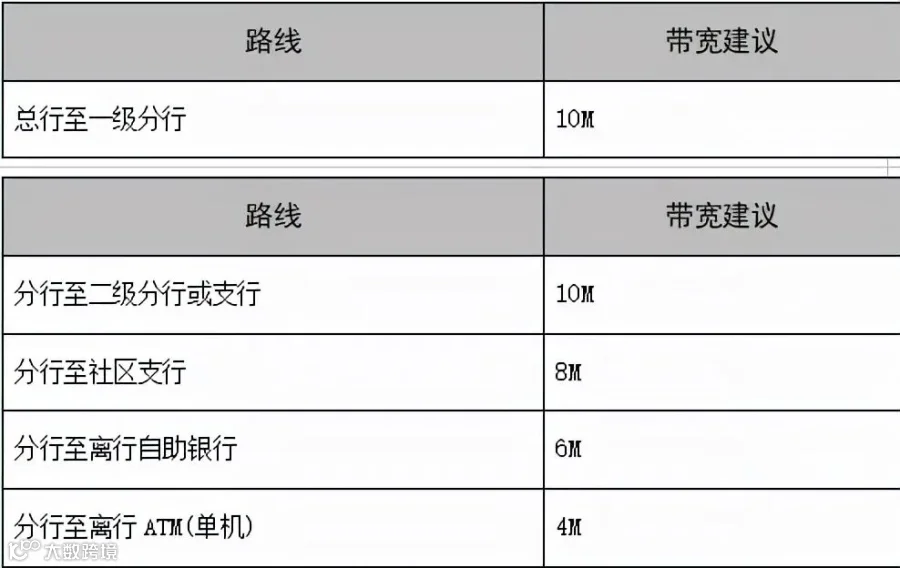

网络带宽计算
网络带宽的估算方法如下：
1) CIF分辨率的单路视频码率可采用 512kbps 估算，4CIF分辨率的单路视频码率可采用 1536kbps估算。
2) 前端设备接入的网络带宽应不低于允许并发接入的视频路数×单路视频码率。
3) 中心系统接入和互联的网络带宽应不低于并发访问或互联视频路数×单路视频码率，即前端设备接入的网络带宽至少应达到512kbps。
4) 用户终端接入的网络带宽应不低于并发显示视频路数×单路视频码率。
预留的网络带宽应根据银行联网系统的应用情况确定。

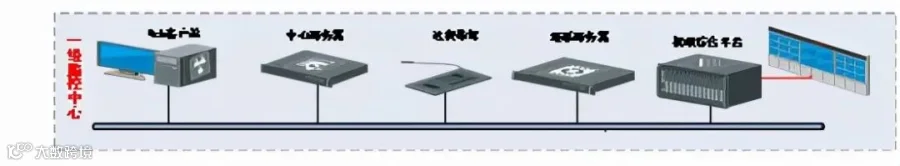

一级监控中心
一级监控中心是下一级监控中心的管理中心，主要实现非现场检查调阅，事件资料共享，远程应急指挥，设备运维管理，业务决策辅助等功能。
机房设计防雷方案
根据有关规范，设计该机房供配电防雷方案如下：
1) 一级防雷：配电柜电源进线处接电源防雷器。变压器的机壳、低压侧的交流零线以及与变压器相连的电力电缆的金属外护层应就近接地。
2) 二级防雷：UPS配电箱引出的三根相线及零线接电源防雷器，箱内交流零线不作重复接地。机房内所布放的交流供电线路中的中性线（零线），应采取绝缘导线。交流配电箱上的中性线（零线）汇集排应与机架的正常不带电金属部分绝缘。
3) 三级防雷：各设备终端使用专用的避雷电源保护器。机房内所有交直流用电及配电设备均应采取接地保护。交流保护接地线应从接地汇集线上专引，严禁采用中性线作为交流保护接地线。
消防系统
消防系统是机房必不可少的一个系统。机房消防必须采用无腐蚀作用的气体自动灭火装置。气体灭火装置的灭火性能可靠,不损坏电子设备，暗管布方式安装，不影响机房整体效果。在原有消防装置，取消自动喷水灭火系统，根据机房消防相关标准和技术规范，机房、监控中心、机房采用气体灭火系统；并配备手提式灭火器和空气呼吸器及电子专用灭火器。

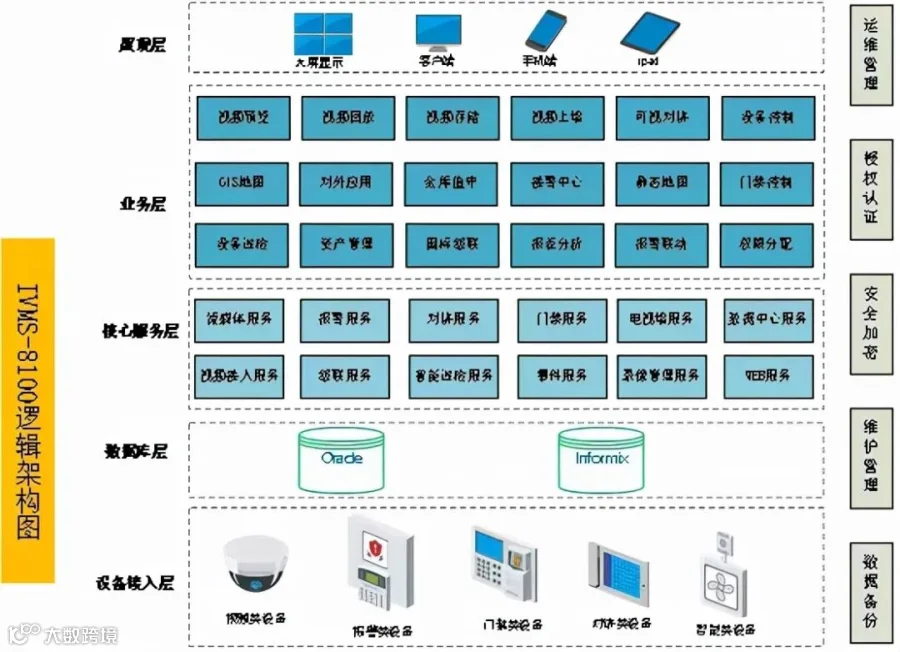

管理平台总体架构
从逻辑架构结构上说，系统可分为五层，分别是展现层、业务层、核心服务层、数据库层、设备接入层，同时软件还包括运维管理、授权认证、安全加密、维护管理、数据备份等功能。
因方案篇幅有限，不一一展示全部内容，可免费下载并查看完整方案。
资料 · 下载
方案下载方式
关注河姆渡方案馆公众号
对话框私信回复【1200】
可免费下载完整方案

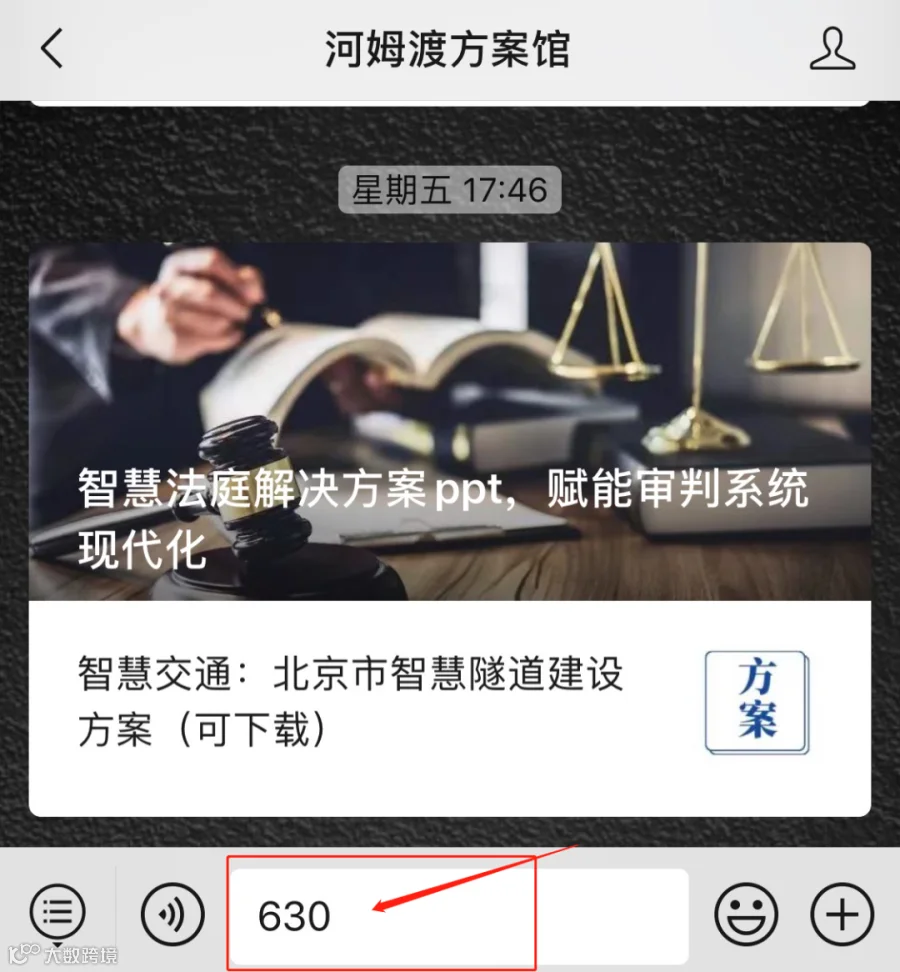

如何回复，参考如下：
