随着视频图像监控系统在各重点行业建设使用实践的不断深入，安全技术防范已成为现场把控的重要组成部分，在预防、发现、控制等方面，发挥着的重要作用。
安全技术防范体系建设，在打造平安工作中具有举足轻重的地位。而公安局作为重要的行政执法机构，监控视频建设和后期维护改造是十分有必要的。
本期方案馆给大家分享一份《某区公安分局视频监控系统改造方案及造价预算》，该分局视频监控系统在多年前建设完毕，原有监控点位使用同轴电缆传输信号，该套系统在当时实属先进，但随着视频监控系统的快速发展以及部分设备的老化，分局原先建设的标清监控系统已逐渐满足不了安全生产的实际使用需求，为此监控系统迫切面临改造。
本期方案免费下载方式：
关注公众号：河姆渡方案馆
对话框回复：”1202“
现状分析
根据对分局楼内外的监控环境及机房设备、楼层进行现场细致勘察后，现状如下：
1）大楼内监控区域：覆盖主楼监控网络体系，主要由小型标清半球摄像机组成，原有网络采用超五类UTP-CAT5e电缆传输，供电方式为POE远供模式，楼层接入交换机分别位于7层、9层、14层，摄像机共计67台，其中因各种故障无法使用的有14台；
2）大院及停车场监控区域：分局大门、前院、后院、停车大楼、电动车棚，全部为室外标清枪机组成，传输介质为光缆+超五类线传输，供电方式为就近取电作为供电电源，室外枪型摄像机共计15台；
3）视频监控系统的汇聚交换机安装于分局平安城市核心机房，因各种原因全部无法使用。

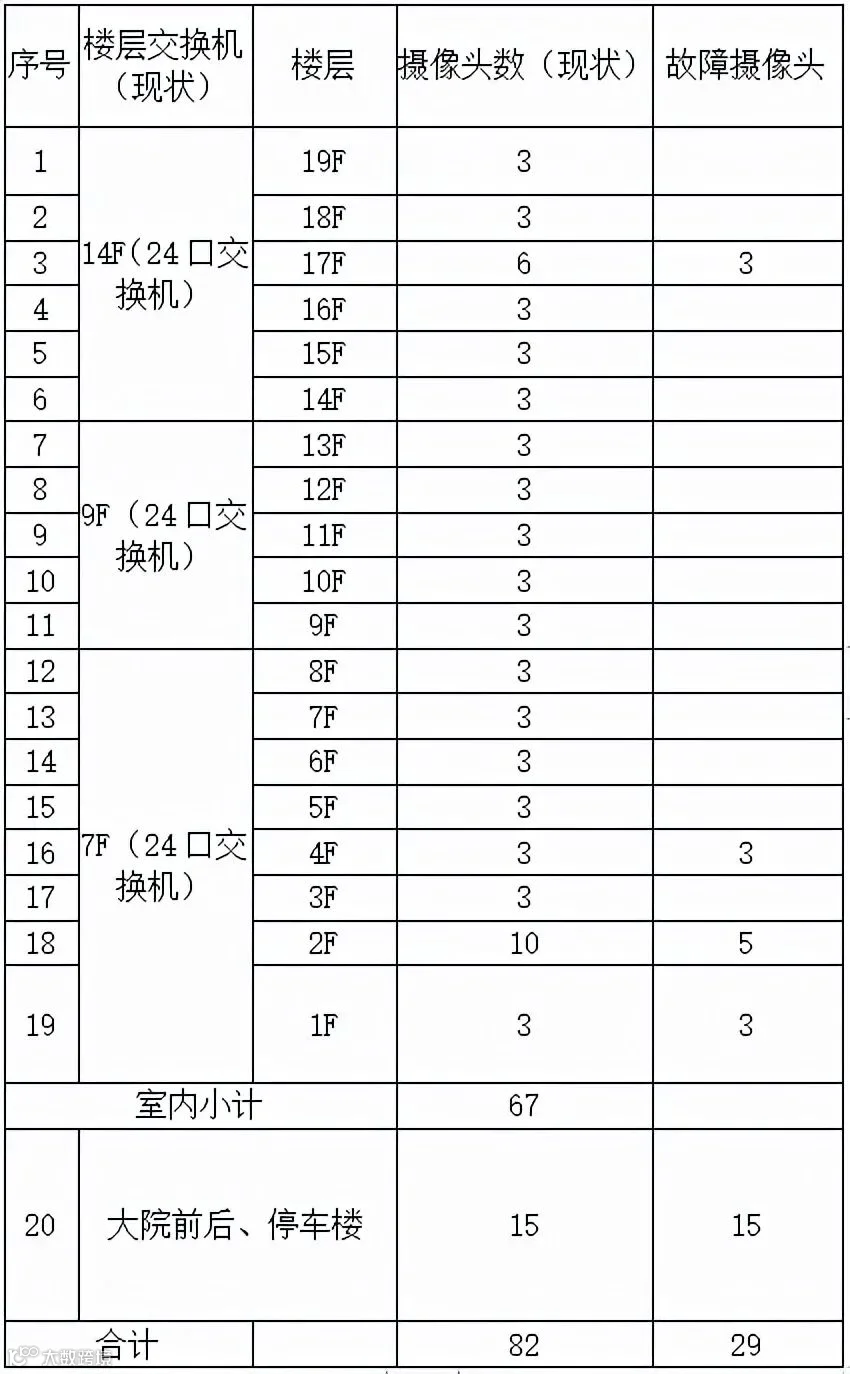

目前分局楼内和院内大院前后、停车楼具体数据详见楼层交换机及摄像头现状表；
需求分析
1）将整套视频监控系统从标清系统改造成数字高清星光级视频监控系统，因一整套传统视频监控系统存在“木桶效应”，因此需将系统中涉及到的前端摄像机、NVR存储设备等全部更换成高清设备，实现高清图像效果；

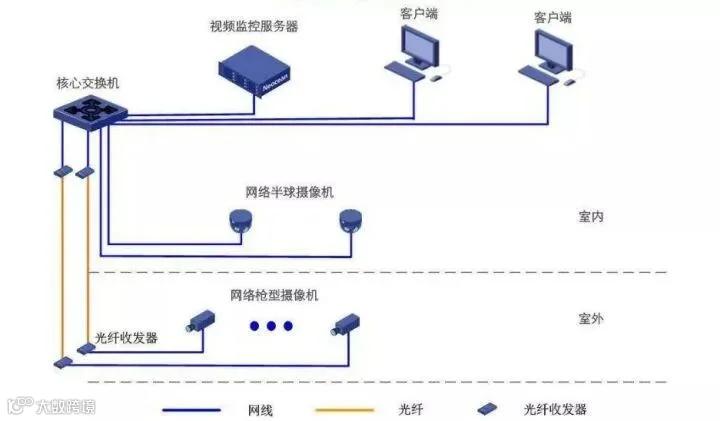

2）更换线缆和室外院区新建管道，重新敷设传输设备线缆和采用稳定电源保障，新增传输设备，新增千兆光口+电口交换机，室内采用六类网线，室外院内采用光纤传输，新增千兆光纤收发器连接，室外沿院墙边新建1-2孔管道，从机房UPS机柜取交流AC220V电源到室内、室外大院前后、停车场覆盖；
3）针对室外园区场所、停车楼覆盖不足的问题，新增加监控点位，实现园区视频监控系统的无死角、无盲区的全覆盖。
大楼内部改造方案

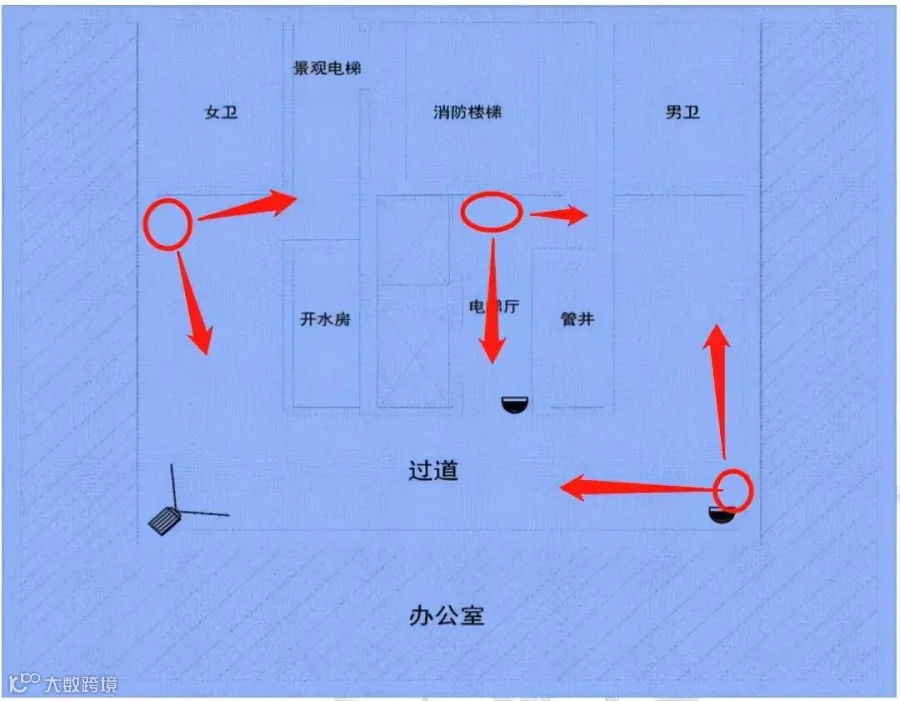

2-19F的楼层摄像头的覆盖，在保持改造摄像头数量不变情况下，兼顾监控角度、光线和覆盖范围考虑，不考虑现场安装条件，建议按下角度调整安装位置：如下，另外建议2F楼、6F和19F单独列一张图，其中2F标识出机房位置（10个摄像头位置分布），6F的改造后监控布局；

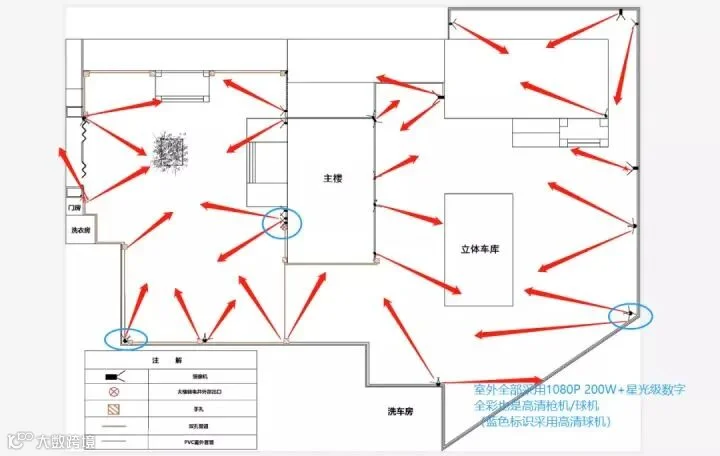

室外大院前后、停车楼改造方案
根据室外大院前后、停车楼监控布局和分布特点，可前段院墙和后端院墙隐蔽位置各新增1套墙挂监控箱，前段院墙墙挂监控箱新增2处16口千兆交换机+室外防水电源盒-独立供电，后端院墙新增2处16口千兆交换机+室外防水电源盒-独立供电模式，交换机上行光口，光纤进机房，从2F机房UPS配电机柜引入2路AC220V电源沿墙壁周边管道至墙挂监控箱体,布放2根4芯光缆进前后院；
半球、枪机摄像头建议统一采用200W像素、1080P（1920*1080）、全彩夜视、数字宽动态，球机除了具备以上基本参数，另外具备自动巡航、自动巡迹等等；

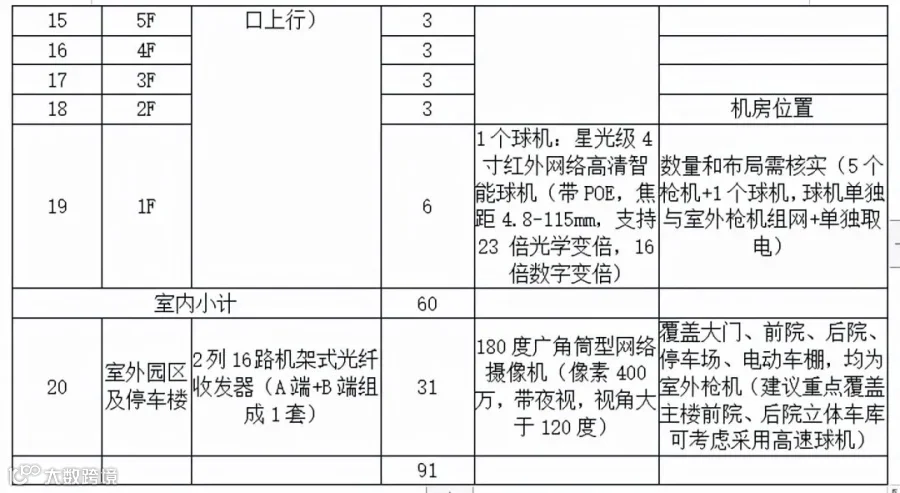

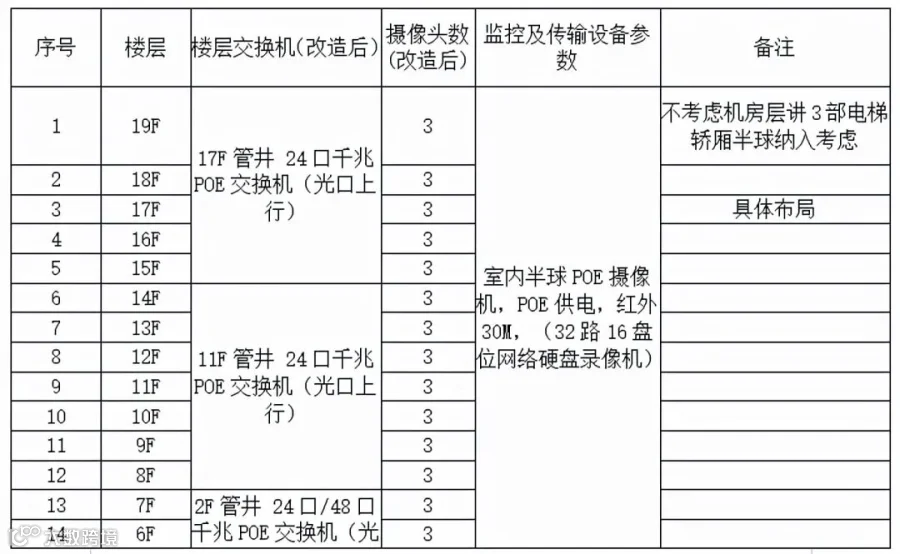

据现状及改造后方案，摄像头数、楼层交换机数数据统计表；

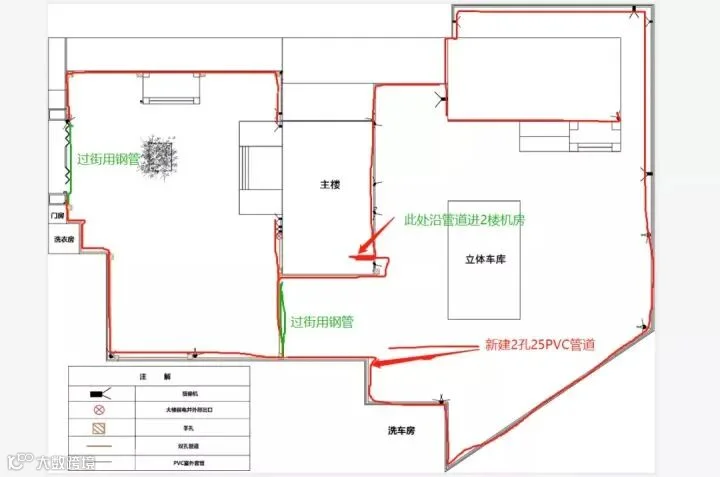

室外大院前后、停车楼新建管道建设
本次管道全部采用两孔建设，实现强弱电分离，转角处建设500*500mm的SSK小号手孔一体化弱电手孔，便于后期维护便利，横跨过路车道下采用钢管敷设保护。
室外开挖管道，采用强弱电独立管道分开，安全方便后期维护，建议主管道采用PE/PVCΦ50,分支管道采用PE/PVCΦ32和PE/PVCΦ25.车辆通行横跨马路采用SCΦ50或者PEΦ50水泥开挖包封均可；
因方案篇幅有限，不一一展示全部内容，可免费下载并查看完整方案。
资料 · 下载
方案下载方式
关注河姆渡方案馆公众号
对话框私信回复【1202】
可免费下载完整方案

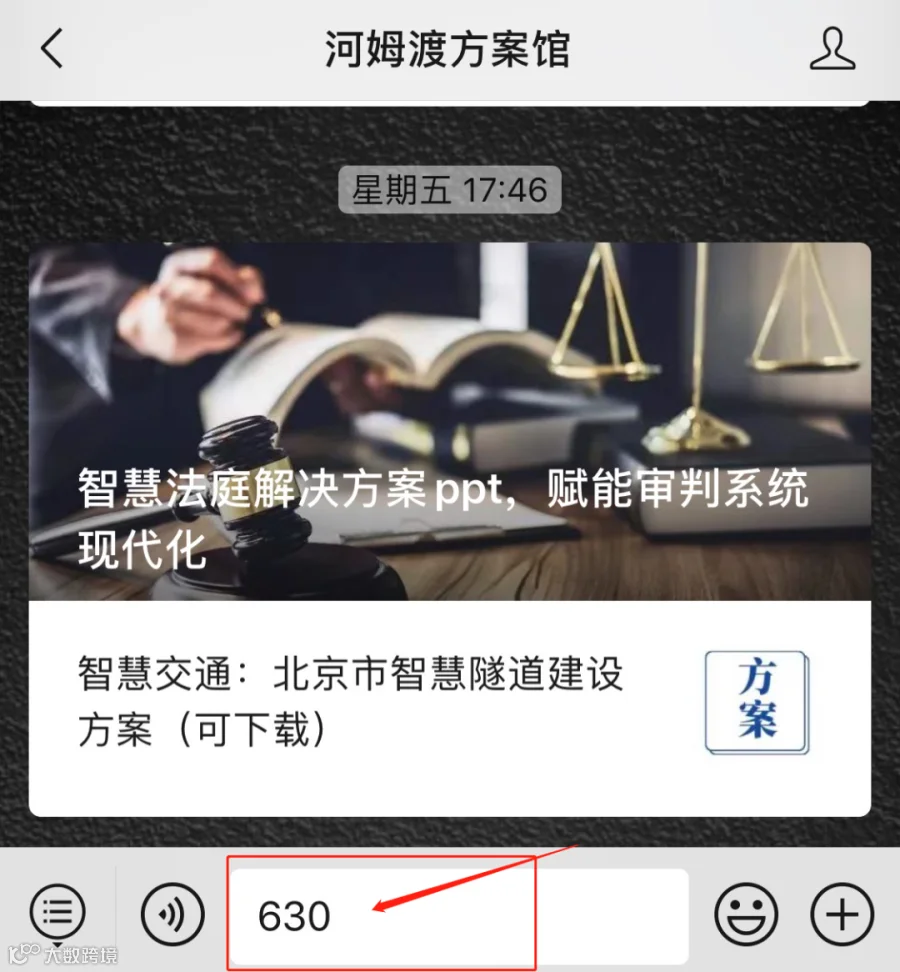

如何回复，参考如下：
