一般三甲医院的图纸质量都非常高，尤其是大城市的。因为这种项目造价高，含金量十足，作为业绩来说是非常拿得出手的。所以竞争非常激烈，基本都是有头有脸的大集成商在争夺，哪家想绝对控标基本上不太可能。所以设计这块也肯定是大设计院在参与，并且会组织精干力量做先进规范的设计，小项目套套图就算了，这种项目才是大设计院表演的舞台。
本期方案馆为各位分享一份《广东深圳某三甲医院全套弱电智能化施工图》，需要的可以收藏下载。
本期方案免费下载方式：
关注河姆渡方案馆公众号
对话框回复”903“
(文件较大，手机端下载可能无法发送到邮箱，建议使用电脑端下载）
本医院弱电智能工程概况：
本工程为XX中医院迁建项目、一期包括住院大楼、医技大楼、门急诊大楼建设项目，地下一层的一类高层建筑，采用框架结构，屋面防水等级为二级。建筑面积为28000多平方米，建筑高度45.70米。中心机房位于住院大楼一层，弱电、UPS机房位于地下一层，监控室位于住院大楼一层保卫处。

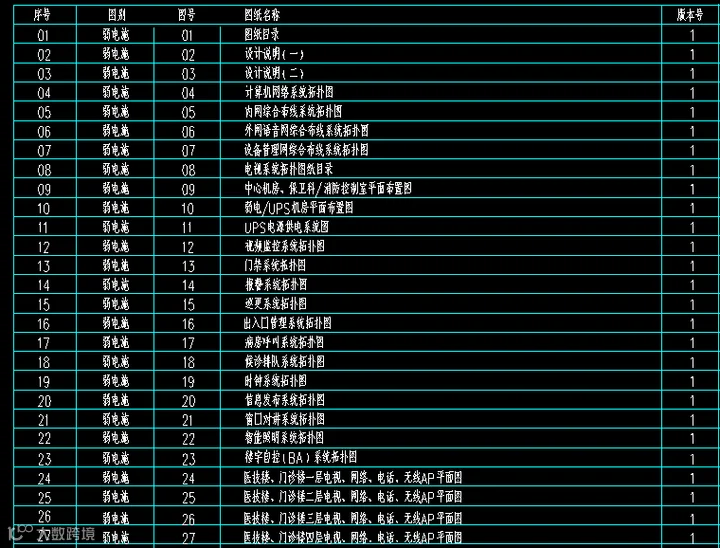

设计范围
结构化综合布线系统、计算机网络系统、有线电视系统、机房建设系统、信息发布系统、视频监控系统、门禁管理系统、停车场管理系统、巡更及报警系统、数字时钟系统、候诊排队系统、病房呼叫系统。

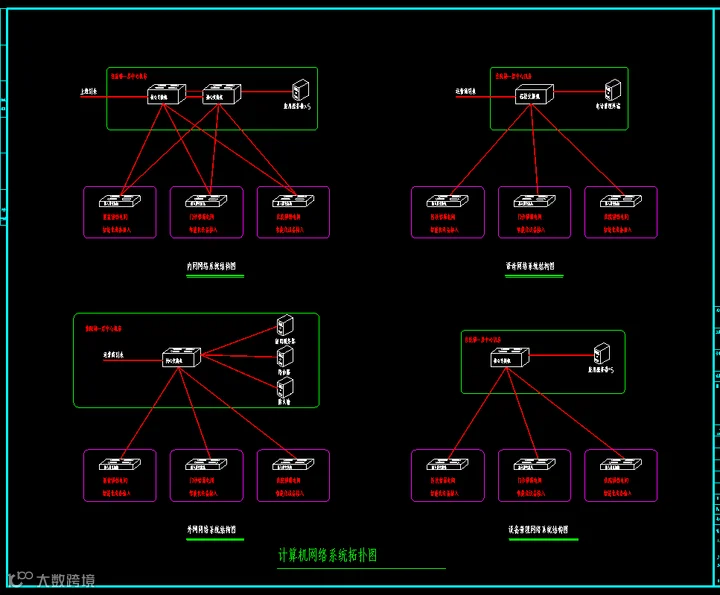

计算机网络系统拓扑图

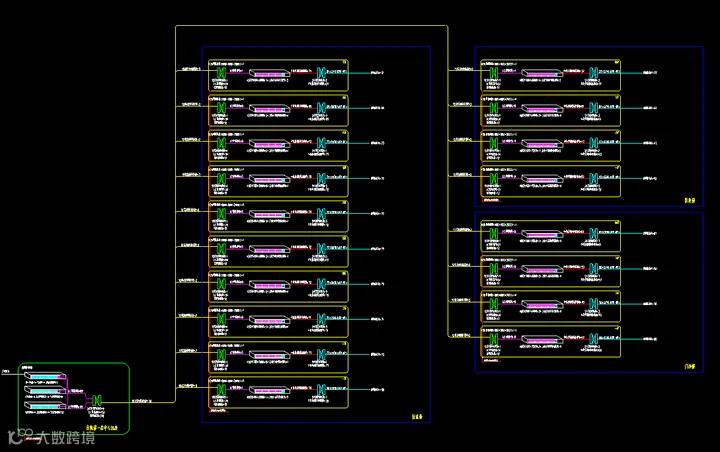

内网综合布线系统拓扑图

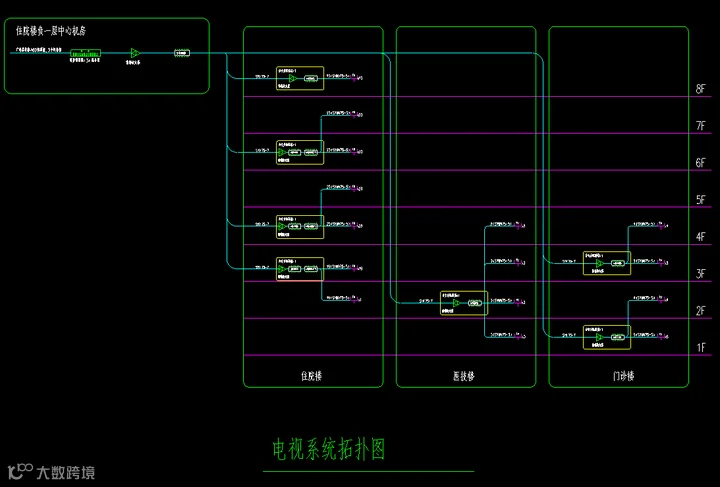

电视系统拓扑图
本次有线电视系统采用数模转换调制后，再采用传统邻频传输系统，分别设置在大楼公共区域、值班室和病房内；主设备设负一层UPS机房。

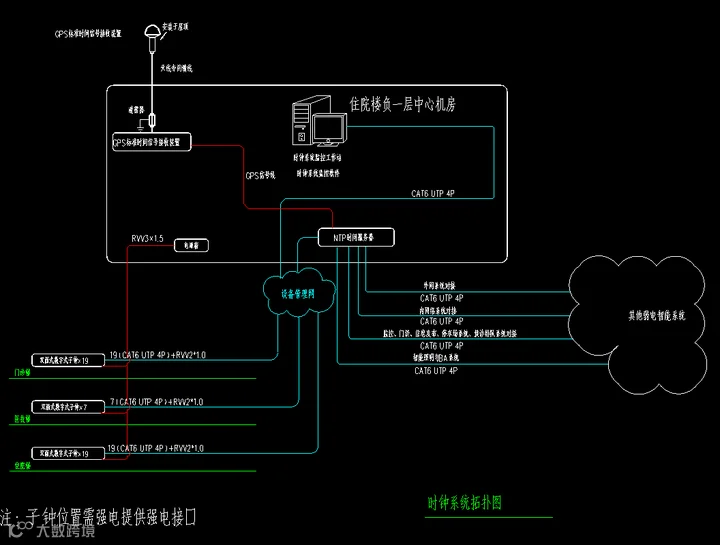

时钟系统拓扑图
本系统采用中心母钟系统，用于整个智能化系统及其网络系统时钟同步；本次安全防范系统包含视频监控系统、门禁管理系统和停车场管理系统；

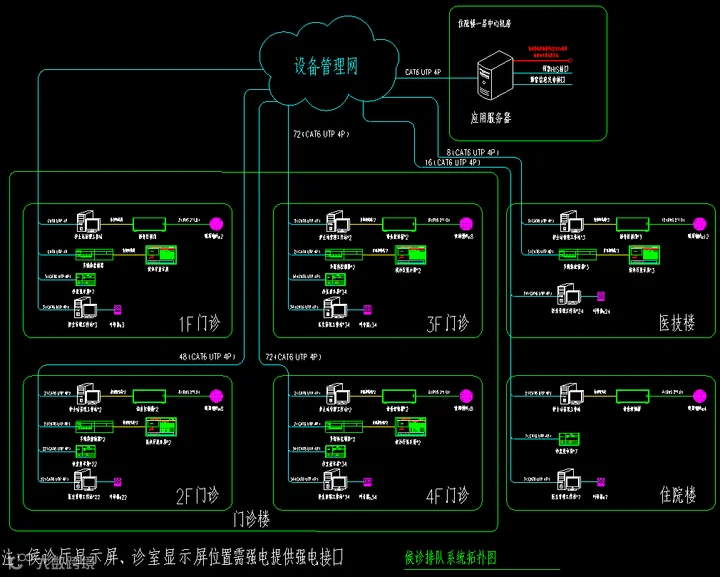

候诊排队系统拓扑图
本系统采用网络架构，所有诊区独立运行的同时由中心集中管理。

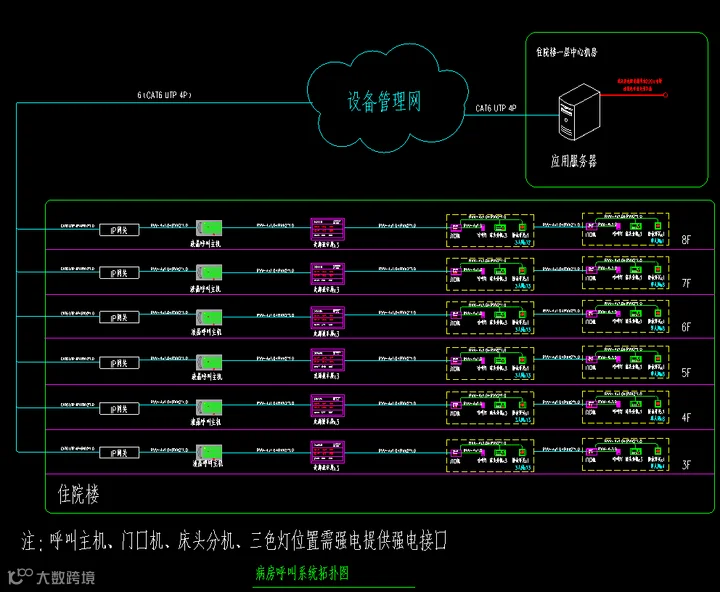

病房呼叫系统拓扑图
本系统采用行业内先进的编码型病房呼叫系统，系统由呼叫主机、病员一览表、走廊显示屏、病房呼叫终端等组成；

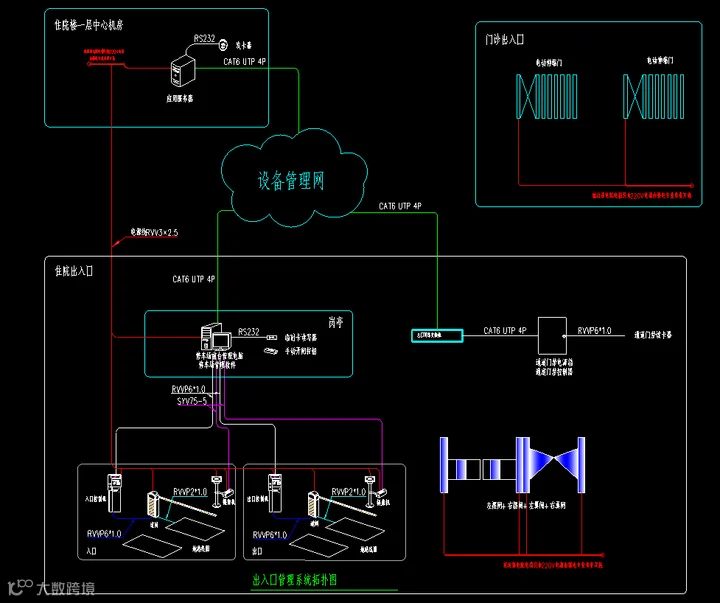

出入口管理系统拓扑图

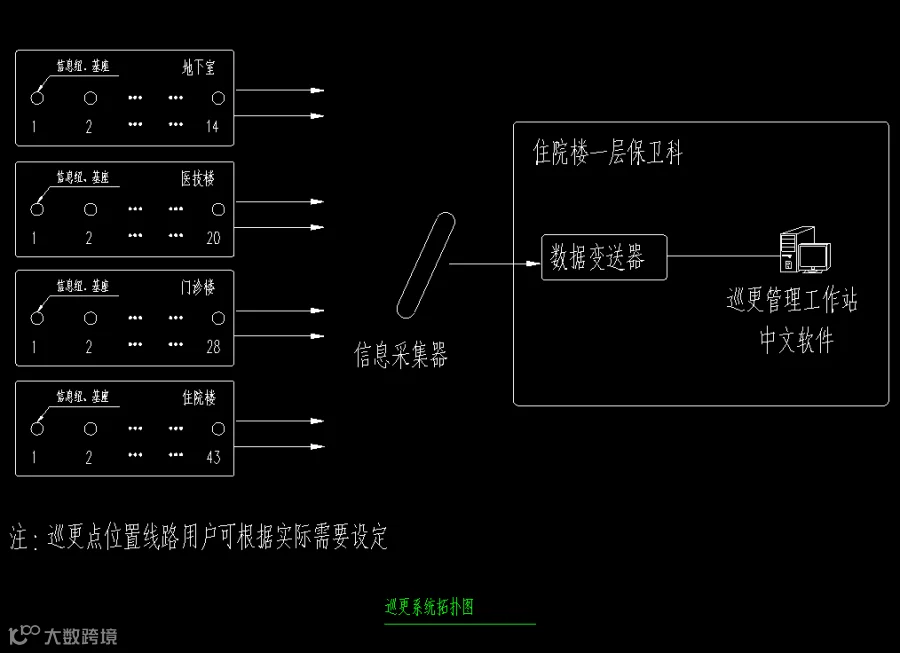

巡更系统拓扑图
本系统巡更在各个主要通道及电梯厅设置巡更点，报警则是在医院重要区域设置相应的报警按钮。

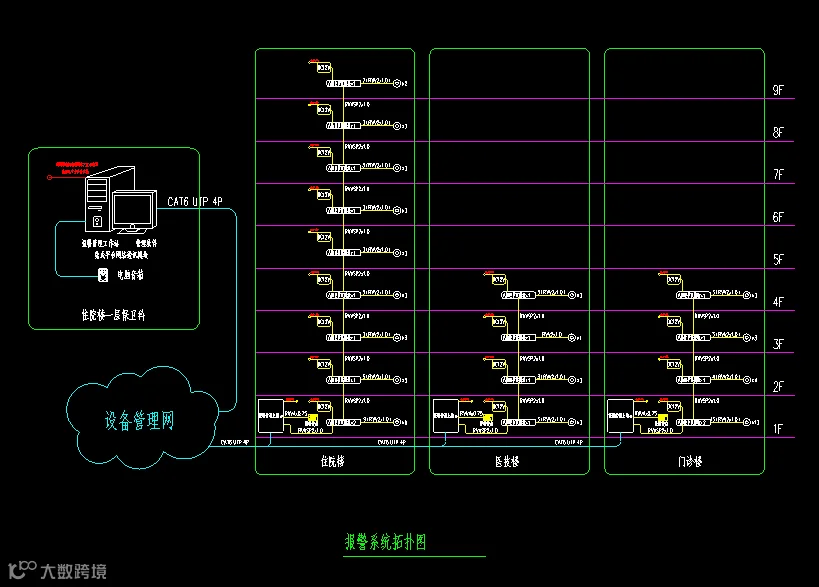

报警系统拓扑图

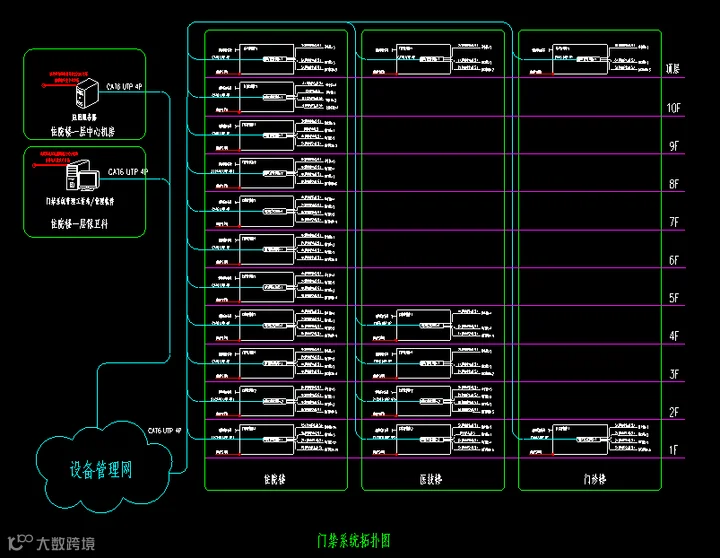

门禁系统拓扑图
本系统采用数字化门禁管理系统，系统与中心通讯方式是采用的TCP/IP，系统由单/双门控制器、读卡器、出门按钮、电磁/控锁组成；

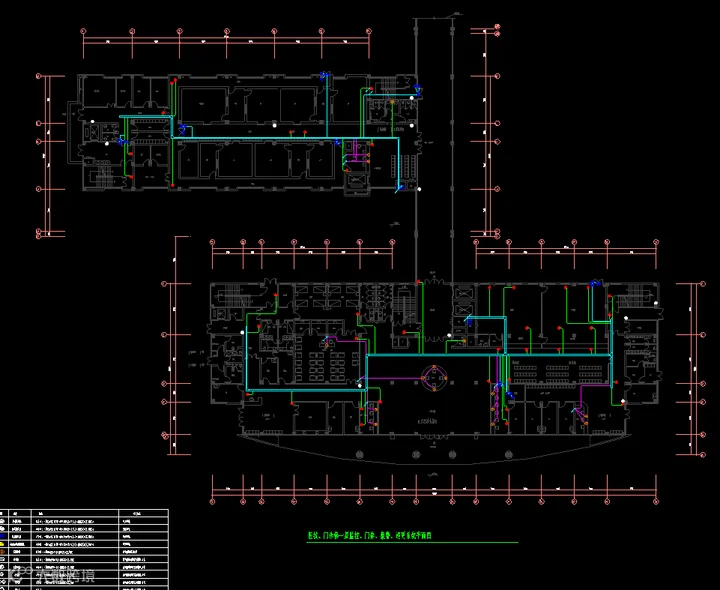

监控、门禁、报警、巡更系统平面图

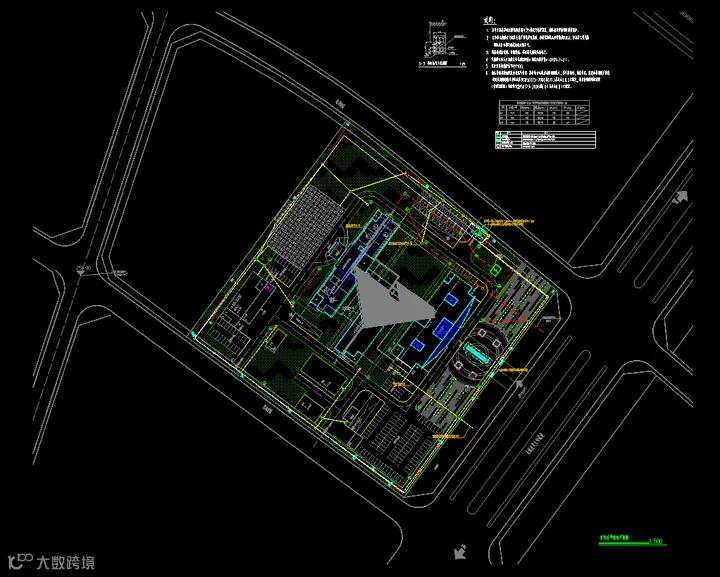

室外总平弱电平面图

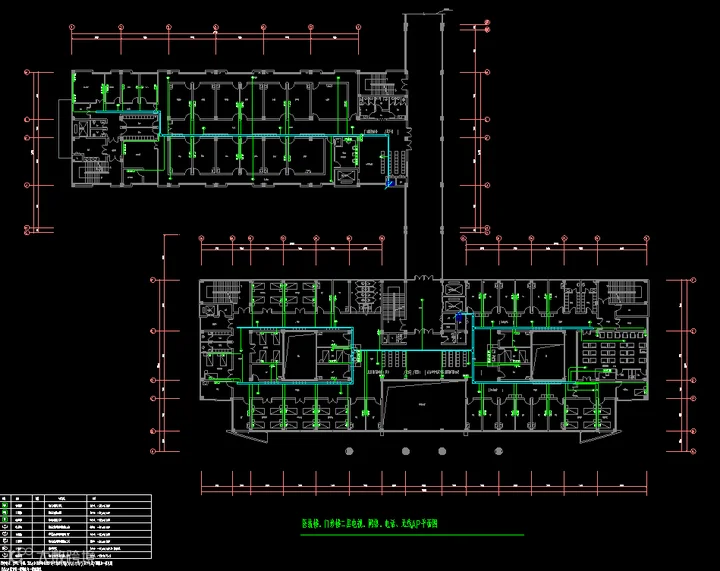

电视、网络、电话、无线AP平面图
