港口管理不再 “盲人摸象”！这套可视化方案，打通 18400 公里海岸线的安全脉络

中国 18400 公里海岸线、150 + 沿海港口承载 80%+ 吞吐需求，却陷 “监控散、数据堵、应急慢” 困局 —— 跨部门调视频等 1 小时、堆场死角难辨货柜、异常告警全靠人工盯。

海康威视港口可视化方案，以 “全场景覆盖 + 跨部门协同 + 智能预警” 破局，推动管理从 “被动响应” 到 “主动防控”。

一、直击 3 大行业堵点

1. 资源割裂：多部门监控各自为战，重复建设且调阅低效；
2. 监控有盲：夜间、死角图像模糊，识别与追踪受阻；
3. 应急滞后：人工盯屏漏判多，处置错过黄金时间。

二、3 大核心能力破解难题

1. 全场景无死角守护

前端部署高清监控、智能卡口、周界安防等子系统：200 万像素球机 360° 巡航，货柜编号清晰可辨；违停抓拍秒级取证，虚拟围墙触发后自动拼接入侵轨迹。

2. 跨部门 “一张网” 协同

统一视频平台实现权限分级共享，30 秒精准调取视频，应急时电子地图联动告警，多部门同步调度，响应提速 60%。

3. 硬核技术强支撑

IPSAN 存储单台 24TB，视频存 1 年不丢帧；三级网络确保 1000M 上行不掉线；智能功能减少 90% 人工盯屏量。

三、从 “平安” 到 “智慧” 的升级

方案不止安防：数据可视化辅助调度决策，设备远程运维降本 40%，更符合国际安防公约。如今数十个港口落地，实现 “视频一张网、调度一盘棋”。

具体部分内容如下：

2.6.1 实时监控

实时监控是整个监控系统最基本的功能，在用户的日常安全管理中，也是最 基本的监控模式。本系统的实时监控功能提供了全方位的操作体验，能够满足用 户各种实时监控需求。

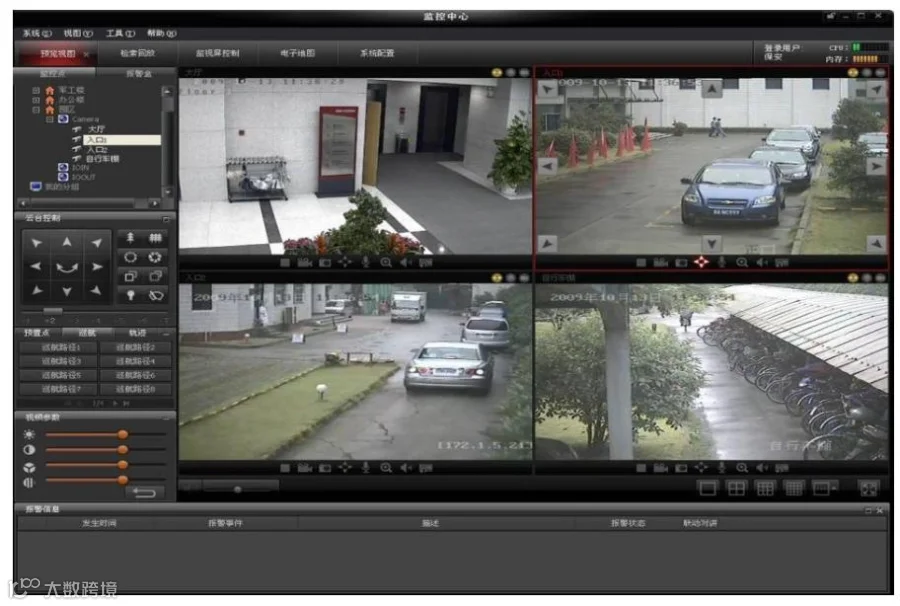

图 14. 实时监控界面

1）高清监视：支持显示 1280*720、1280*960、1600*1200、1920*1080 等多种高清分辨率图像，并向下兼容 4CIF/DCIF/CIF/QCIF 等标清格式；

2）多级监控：支持码头公司、港口集团公司多级视频监控，并可实现跨部 门、跨业务单位视频资源共享；

3）PTZ 控制：支持无延时切换显示模拟视频信号和高清数字视频信号，支 持低延时（200ms 以内）切换显示 IP 视频信号。

2.6.2 违章抓拍

系统需对港口内主干道上的车辆进行抓拍，完成车辆特征信息、车牌信息、 车速等信息的采集；记录货物堆放及进出港的时间，对进出口通道以及车辆人员 实行控管，打击走私，入侵偷盗。

1）高清抓拍：对主干道行驶车辆进行抓拍，记录每辆通行车辆的特征信息、 车牌信息、车速以及司乘人员的样子。

2）违章抓拍：港口是个特殊的区域，需严格遵守园区内的交通法规，对于 第 33页 超速行驶等违章行为进行抓拍整治。

3）智能分析检测：针对港口区域内违章停车等违法行为自动进行智能分析 检测，对于重要区域的异常行为也能进行自动智能分析并进行抓拍和报警。

2.6.3 存储回放

本系统采用的是录像集中存储管理策略，既考虑到视频资源的集中管理，同 时也支持各个子系统对中心存储的录像文件的灵活共享，做到了资源的有机整合 和高效利用。 检索回放功能能够帮助用户追溯历史事件，在日常安全事件的查找、处理和 取证中发挥着重要的作用。

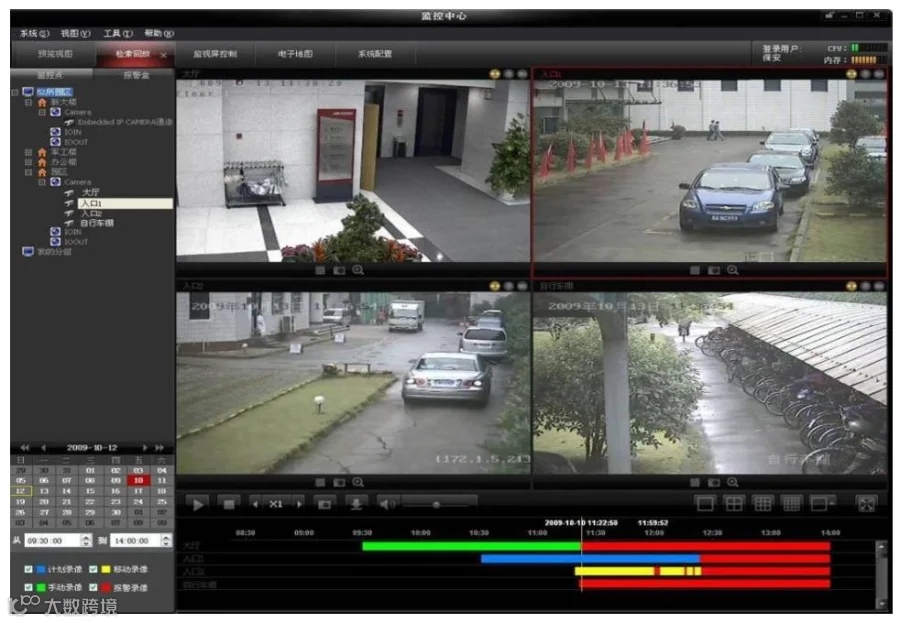

 图 15. 视频回放界面

1 ） 视 频 录 像 ： 同 时 保 存 标 清 视 频 录 像 和 高 清 视 频 录 像 ， 支 持 NAS/IPSAN/SDK 等多种存储技术，支持定时录像、手动录像、报警录像等多种 存储方式；

2）检索回放：支持手动检索、智能检索等；

3）取证迁移：支持将人工浏览确认的录像文件截取保存，保存周期一般为1-3 年。

2.6.4 电子地图

该功能将系统的抽象信息和真实的现场环境有效的结合在一起，能够更好的 帮助用户理解系统的实际结构，指导其处理日常的事务。

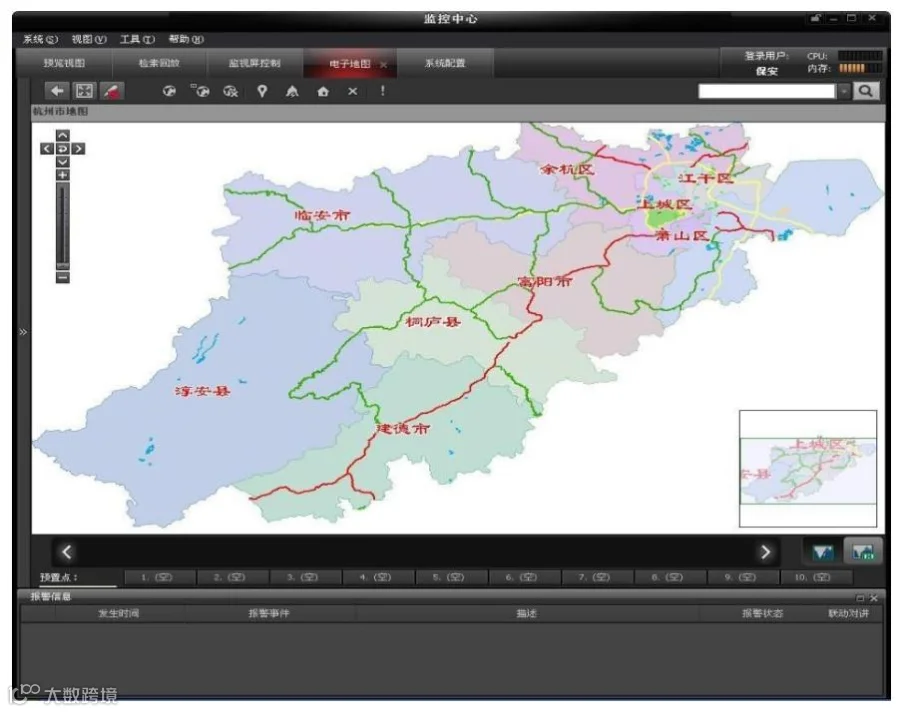

图 16. 电子地图

1）可视操作：将实时监控、录像检索、报警联动都集成在电子地图上，支 持按区域、按分中心管理系统；

2）联动提示：报警系统、智能分析系统产生的报警信息在电子地图上闪烁 提示，并自动弹出报警联动图像。

2.6.5 报警联动

系统根据港口作业的多样化提供了丰富的报警类型和报警联动策略，优化了 报警信息传递和处理流程，保障了能够对安全事件进行及时的响应和联动。 支持红外报警系统、光纤震动报警系统与视频监控系统互联互动； 支持气象报警系统与视频监控系统互联互动； 支持智能视频分析与视频监控系统互联互动； 支持多种报警类型，包括硬盘满报警，硬盘出错报警，视频丢失报警，视频 遮挡报警，移动侦测报警、IO 报警、智能分析事件报警，服务器异常状态报警； 支持多种报警联动策略，联动方式有客户端联动（视频图像、声光显示、信息叠加）、云台联动、通道录像、报警输出联动、EMAIL 通知、短信发送、电子 地图、通道抓图、执行预案等方式。

2.6.6 运行维护

设备检测：系统支持网管功能，可全面监测节点设备工作状态； 远程升级：系统支持网管中心集中维护和远程升级； 配置管理：系统支持远程修改和配置设备参数。

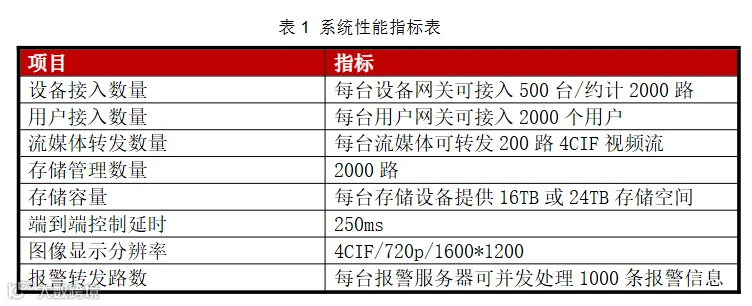

2.7 系统性能指标

第 三 章 各子系统详细设计

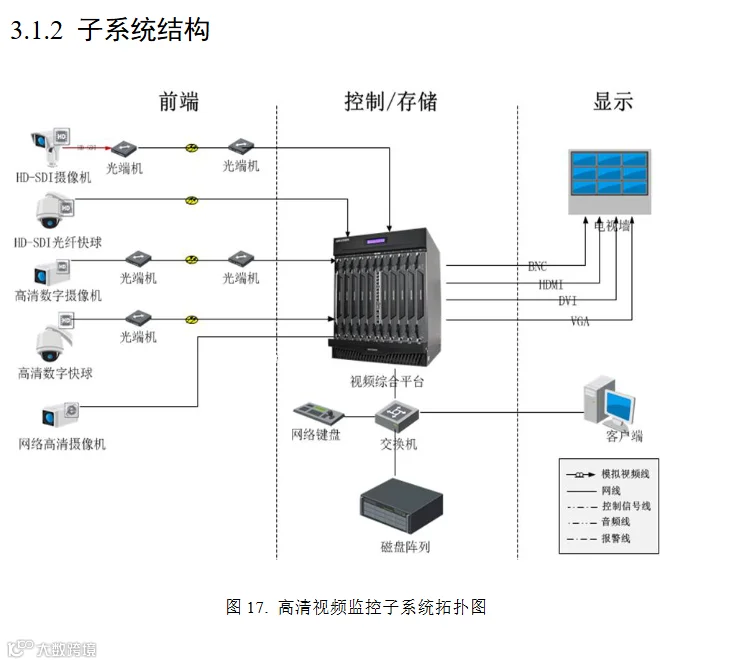

3.1 高清视频监控子系统

3.1.1 设计思想

1）前端采用高清数字摄像机或高清网络摄像机。前端摄像机产品形态可根 据监控现场情况选择，摄像机一般有球机、枪机、半球三种产品形态；

2）将摄像机安装在码头、堆场、仓库、道路路口、主要出四周灯塔制高点 处，重要监控点采用 200 万高清固定摄像机或 200 万高清球机，直接光口输出；

3）在仓库、堆场使用巡航速度快，可变倍的智能快球、红外快球对堆场情 况及物资进行全天候监控。球机支持水平 360°连续旋转，垂直 90°旋转、支 持自动翻转功能，能快速转动到监控区域；通过球机预置位、看守位、自动巡航 等功能实现堆场、仓库定点监控和大范围监控。通过各个方位上的高速球机实现 对码头、堆场、仓库的视频无盲点覆盖，将监控现场内的作业情况、车辆及人员 进出情况、货物堆放情况进行可视化直观显示。

4）室外监控点前端设备通过光纤至外场落地机柜中的收敛汇聚设备而后进 入港区视频监控专网，最终连接到港区监控中心视频综合平台并在大屏系统上显 示。 5）港口监控中心机房部署网络磁盘阵列，保存室内外监控点图像，设计存 储设备容量可满足各种前端采集的视频图像资源保存 1 年以上的要求；

6）中心机房部署软件平台所需服务器集群，安装软件平台各功能模块；

7）在监控中心配置 46 寸 LCD 或 DLP 大屏构成电视墙，接收来自视频综 合平台的数字视频信号；

8）在监控中心安装操作台、图像工作站和 CCTV 监控键盘，用于操作员实 时操控监控系统。

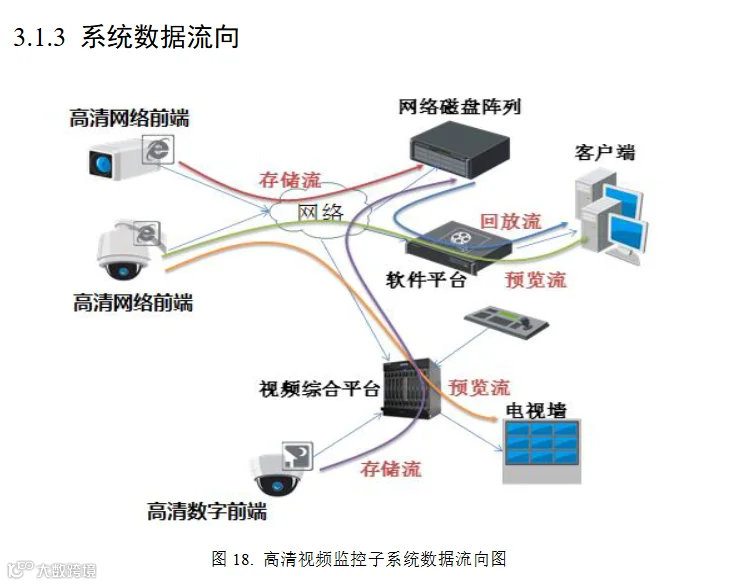

1）网络前端输出网络视频信号，一路码流进网络磁盘阵列存储，一路码流 进软件平台转发给客户端桌面预览，一路进视频综合平台供切换上墙显示；

2）网络磁盘阵列同时保存标清和高清视频录像，同时提供录像检索与回放 功能。 3.1.4 外场监控设计

前端监控点主要分为两类，一类是室内监控点，一类是户外监控点。

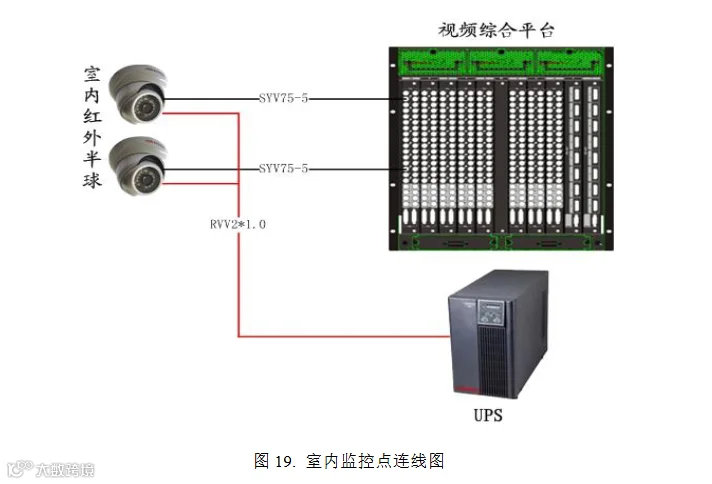

3.1.4.1 室内监控点 室内监控点安装简单，主要考虑室内装潢美观和夜间成像，选择与天花板色 彩相近的红外网络半球，供电线和视频线走吊顶桥架和管槽。

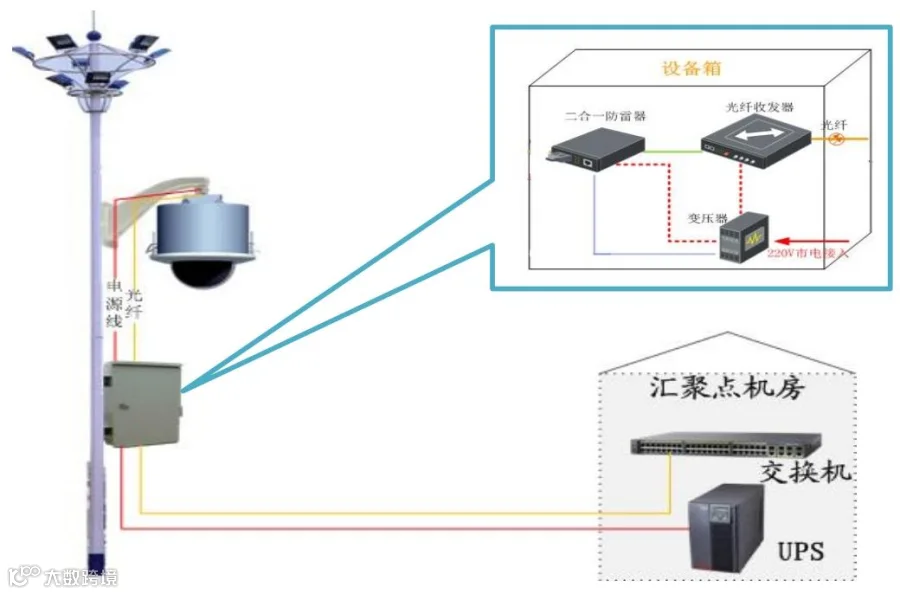

3.1.4.2 户外监控点 户外监控点安装相对复杂，根据现场物理环境选择吊装或壁装，需考虑光纤 和电源线走线，同时考虑防雷接地和户外抱杆机柜。

抱杆机箱内部包含防雷器､开关电源､光纤收发器､风扇等等｡同时需防雷 接地｡

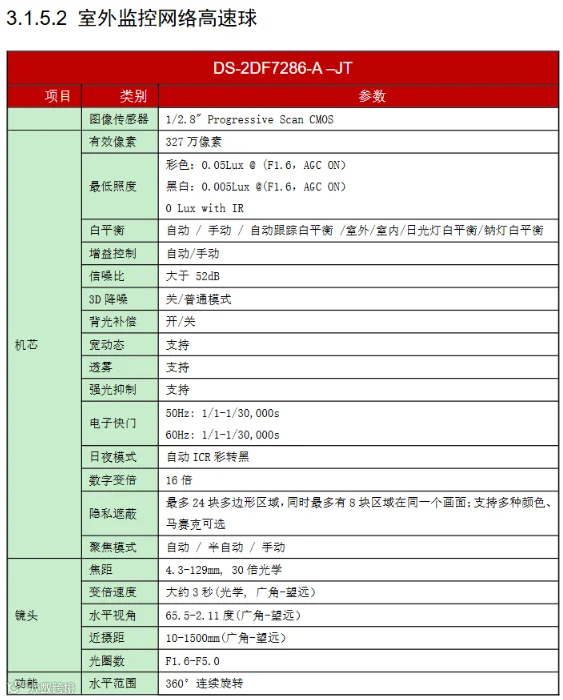

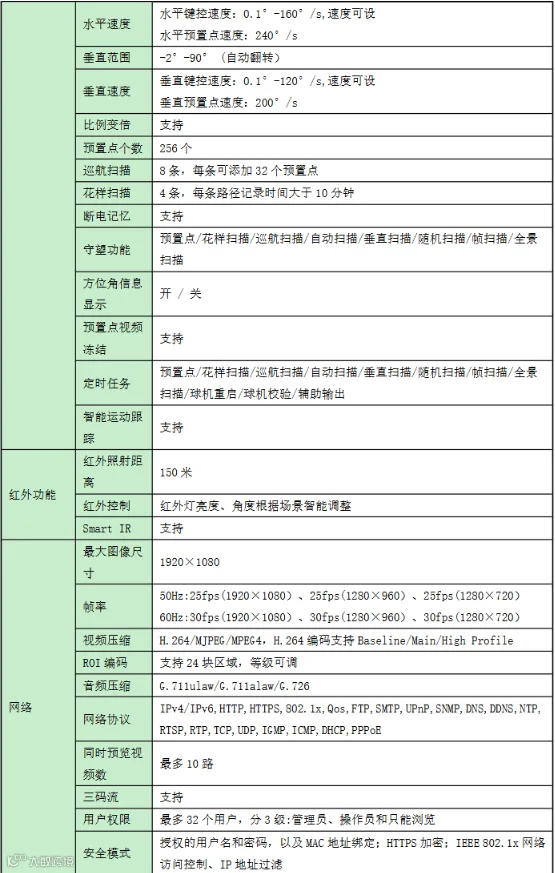

3.1.5 典型产品推荐

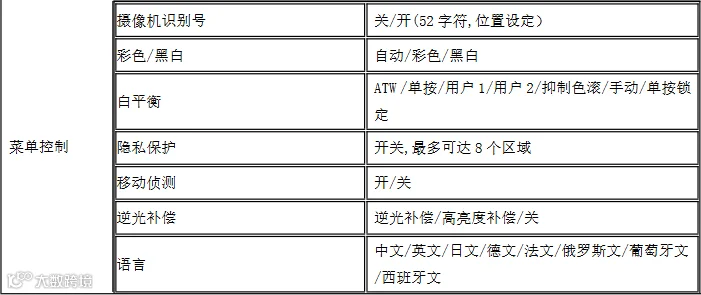

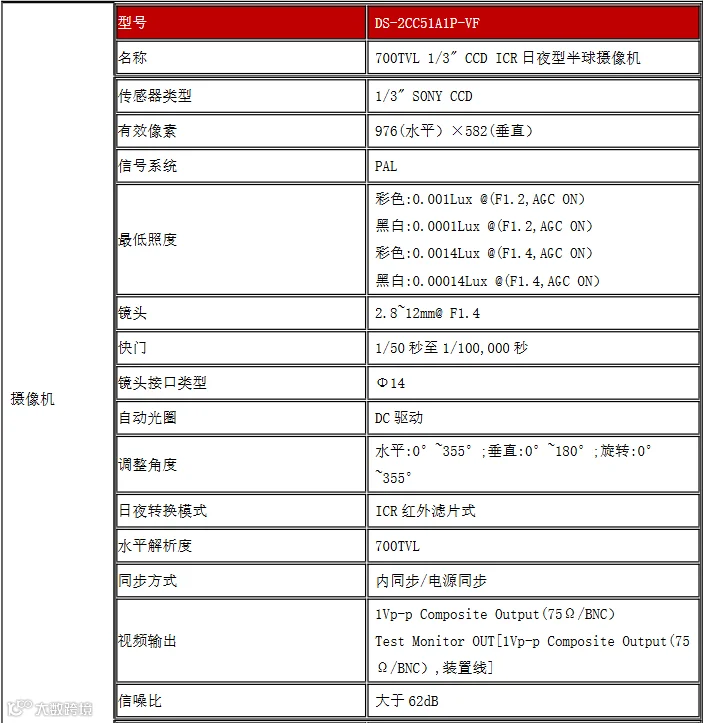

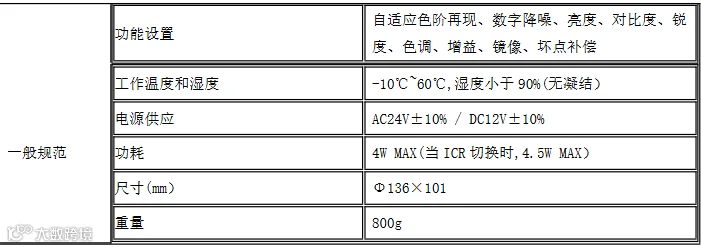

3.1.5.1 室内监控红外网络半球

......
