一套通用数据中心机房建设方案（143页）,可作投标技术方案模板

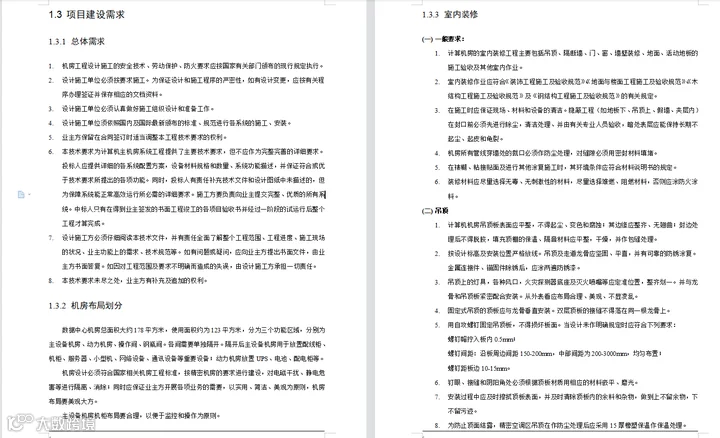

数据中心机房总面积大约178平方米，使用面积约为123平方米，分为三个功能区域，分别为主设备机房、动力机房、操作间、钢瓶间。隔间需要单独隔开。隔开后主设备机房用于放置配线柜、机柜、服务器、小型机、网络设备、通讯设备等重要设备；动力机房放置UPS、电池、配电柜等。

机房设计必须符合国家相关机房工程标准，按精密机房的要求进行建设，对电磁干扰、静电危害等进行隔离、消除；同时应保证业主方开展各项业务的需要，以实用、简洁、美观为原则，机房布局要美观大方。

主设备机房机柜布局要合理，以便于监控和操作为原则。

(一) 一般要求：

1.计算机房的室内装修工程主要包括吊顶、隔断墙、门、窗、墙壁装修、地面、活动地板的施工验收及其他室内作业。

2. 室内装修作业应符合《装饰工程施工及验收规范》、《地面与楼面工程施工及验收规范》、《木结构工程施工及验收规范》及《钢结构工程施工及验收规范》的有关规定。

3. 在施工时应保证现场、材料和设备的清洁。隐蔽工程（如地板下、吊顶上、假墙、夹层内）在封口前必须先进行除尘，清洁处理、并由有关专业人员验收，暗处表层应能保持长期不起尘、起皮和龟裂。

4. 机房所有管线穿墙处的裁口必须作防尘处理，对缝隙必须用密封材料填堵。

5. 在裱糊、粘接贴面及进行其他涂复施工时，其环境条件应符合材料说明书的规定。

国家标准《计算站场地技术条件》对机房的供电要求见下表。

(一) 配线

1. 干线与电源盘，柜应采用压接端子连接。

2. 机房内的电源线、信号线和通讯线应分别铺设、排列整齐、捆扎固定、长度留有余量。

3. 电源相线、中性线，保护接地线，直流工作地线，各种信号线和通讯线的颜色应各不相同，并按设计要求编号。

4. 电缆电线连接应可靠，不得有扭绞，压扁和保护层断裂等现象。

5. 地板下管线应与地面保持一定高度。

6. 所有电气装置、导线通电运行2小时后的温升，不得超过允许值。

(二) 防雷接地

对机房内弱电设备的防雷接地设置要求如下：

1. 防雷接地，要求严格按照有关标准执行（如《建筑物防雷设计规范》GB 50057等，能够确切保证系统和人身安全、数据和设备安全。

2. 机房采用二级电源防雷标准。一级设置在UPS的出口端；二级设置在重要设备前端，并考虑等电位设计。信号防雷主要针对安防系统前端进行防雷。

3. 应设置供电电源浪涌保护器以及UPS后的配电箱浪涌保护器。

4. 各信息系统需要设置信号避雷器。

5. 弱电系统的接地系统要考虑完整。采用综合接地方式。接地系统的接地体与强电专业共用，接地电阻小于1欧姆。

6. 弱电机房和弱电井均要设置“接地端子箱”。

集中监控系统通过一个终端集中展示主机房系统、网络、机房环境及机房配套设备的运行参数、工作状态和报警信息，实时监控各应用和设备。值班人员可以只通过一个大屏幕集中监控主机、网络、机房环境及动力等设备，随时掌握变化情况，一旦发生故障，通过声音、图像显示、短信及时通知相关人员处理，为维护人员分析问题、定位问题和解决问题提供直接的帮助，使监控工作更加直观、方便。

机房消防采用自动报警及灭火系统，气体灭火采用七氟丙烷灭火系统，采用全淹没方式灭火。

(一) 技术要求

设备应设有自动报警装置，同时设有备用电源启动装置，保障在停电的状态下依然能够正常使用灭火系统进行灭火。

投标设备应有国家检测报告，经XX市消防局指定的检测中心确认合格的产品。

机房吊顶的上、下及活动地板下，应设置温感探测器和烟感探测器。

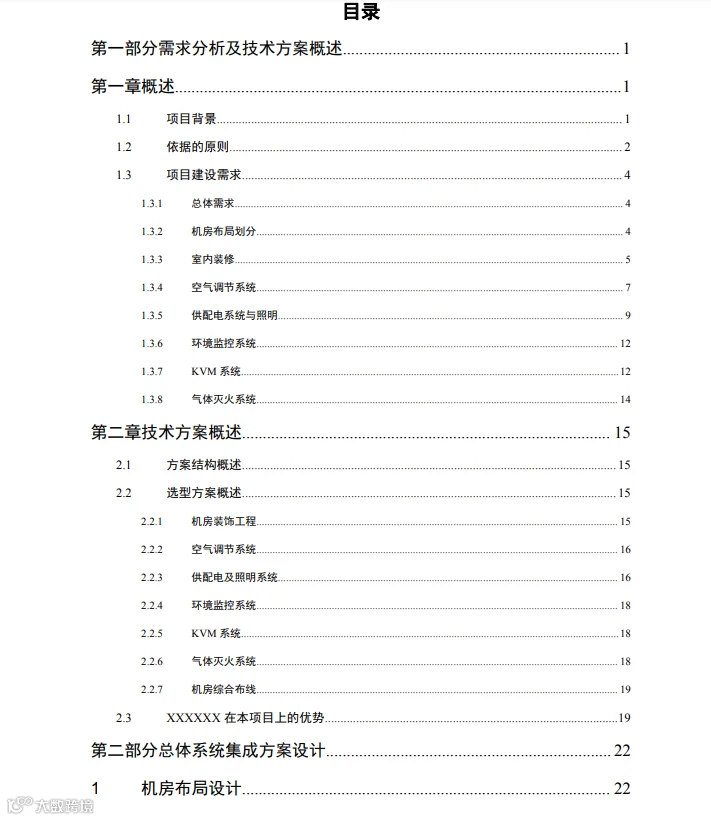

针对本项目建设的需求，结合安全、稳定、高效、节约的设计原则，在满足招标书各项要求的前提下，6A数据中心机房工程建设解决方案共分为以下7部分：

需求分析及技术方案概述

机房设备系统技术方案

机房工程系统技术方案

施工组织及项目验收方案

项目管理方案

售后服务及客户培训方案

附录

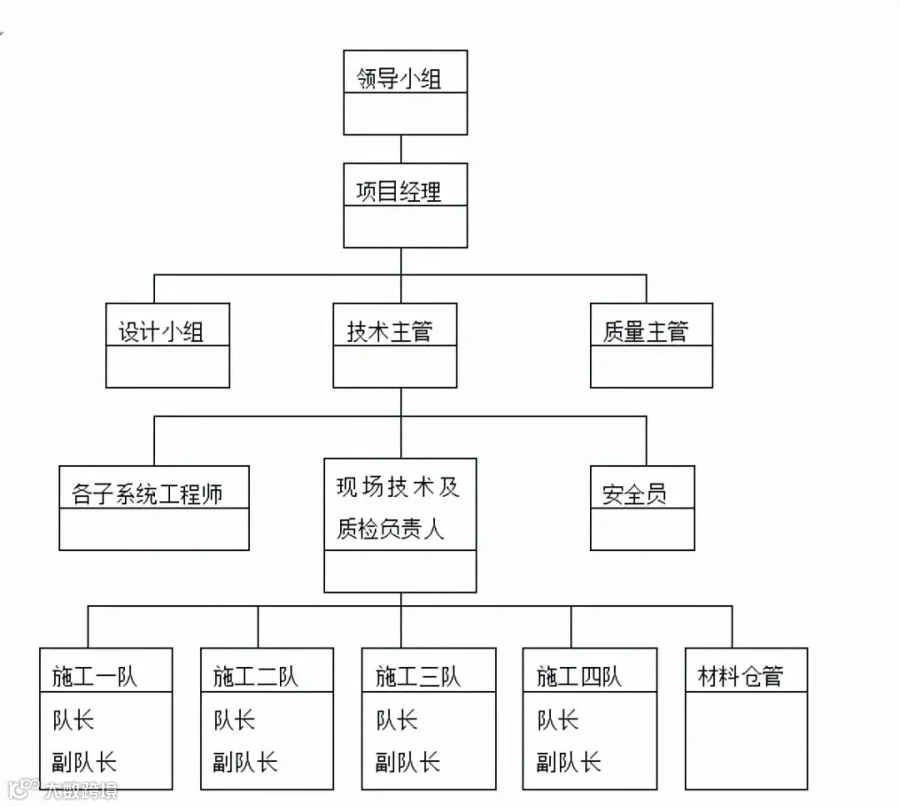

为使本项目顺利进行，我方将由分公司总经理及技术总监、系统集成中心经理共同组成决策管理层，其主要作用是组织检查项目执行情况，并及时处理在合同执行中遇到的各种重大事件与问题。采用项目经理负责制，项目经理对本项目负有全面管理的责任。

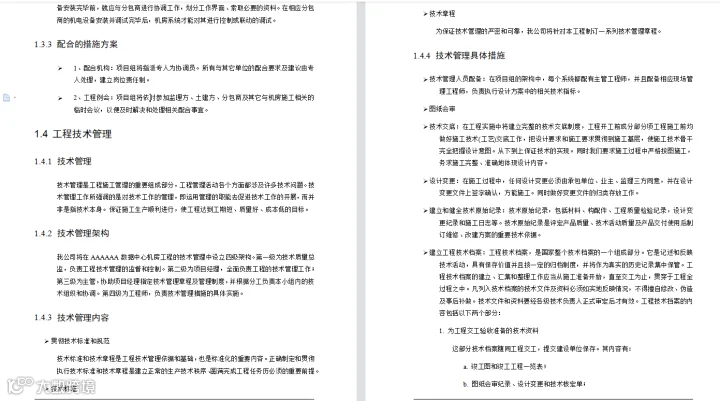

技术管理是工程施工管理的重要组成部分，工程管理活动各个方面都涉及许多技术问题。技术管理工作所强调的是对技术工作的管理，即运用管理的职能去促进技术工作的开展，而并非是指技术本身。保证施工生产顺利进行，使工程达到工期短、质量好、成本低的目标。

关注河姆渡方案馆公众号

对话框私信回复【8251】

可免费下载完整方案

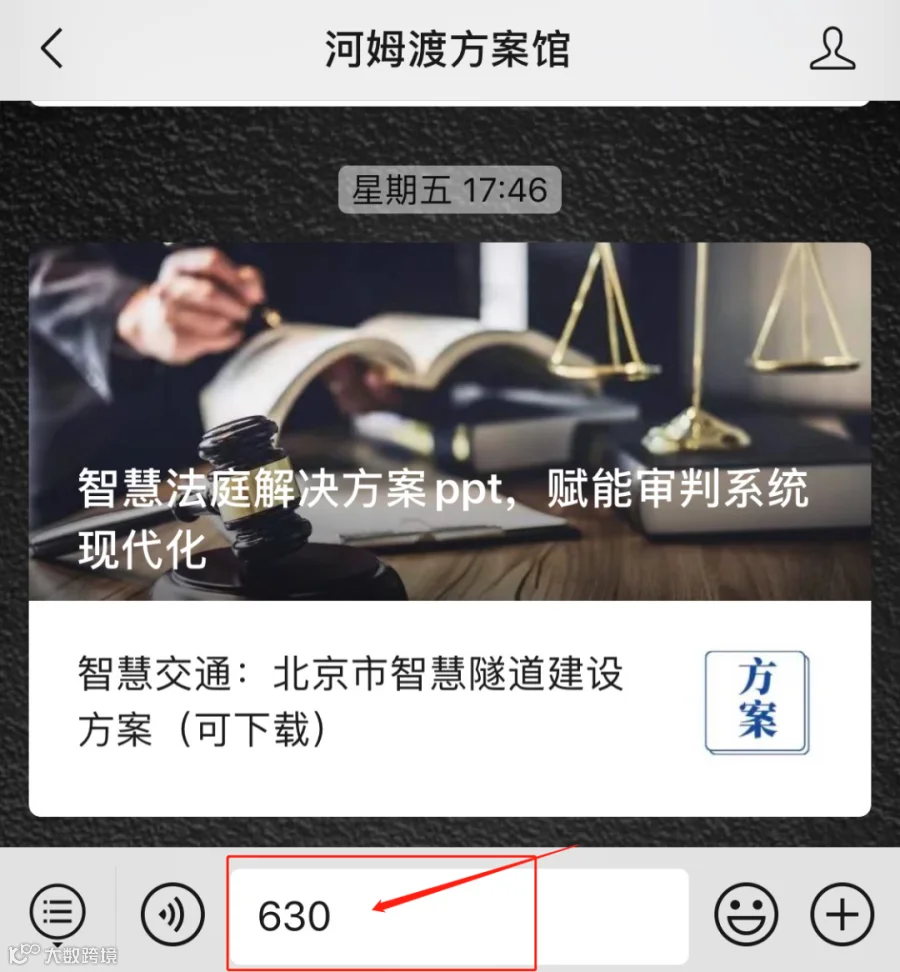

如何回复，参考如下：
