本项内容为新建某工程职业学院数据中心机房（面积约80㎡），进行相关机房及硬件设备建设，建成后将作为医学高等专科学校中心机房使用，现有机房将陆续迁移业务。
1.数据中心模块化机房方案概述
某工程职业学院信息中心机房（面积约80㎡），本次机房建设计划将机房分为主设备区、运维室2个区域；其中主设备区约62㎡，操作运维区16㎡。
主设备区本次建设采用模块化机房
1、14台IT设备柜，1台网络布线柜，1台精密型UPS综合配电柜，2台行间级空调组成1个1.2米宽冷池，2.6米高（含天窗翻转高度），模块化机房双列冷池。
2、2台40KW的行间级空调；1台基站空调
3、1台120KVA的机架式模块化UPS，3台30KVA/27KW 机架式模块化UPS，32节150AH铅酸电池，1台电池柜、28个PDU、1台精密型UPS综合配电柜，1台市电配电柜等。
4、冷池配1套动环设备，含温湿度感应、烟感、漏水检测、视频监控、门禁系统等
5、包含IT柜内综合布线产品，每台IT设备柜内配置一个24口六类铜配线架，
操作间与主设备间、配电间采用防火玻璃隔断隔开，玻璃门采用900mm宽单开门，方便人员进出；操作间放置一套3人位操作台，一台1.5匹壁挂空调，为机房办公人员提供良好的办公环境。

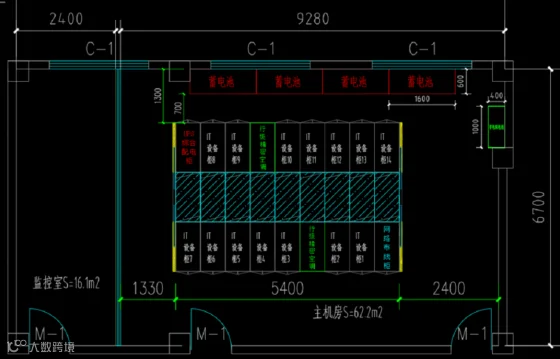

机房平面布局图
机房建设项目主要包括机房装修工程、电源系统（包含配电系统、防雷接地系统、机房照明系统）、空调新风系统（包含精密空调系统、新风系统）、安防系统（包含门禁系统和视频监控系统）、综合布线系统、模块化机房系统、机房环境监控（场地监控、设备监控、多种报警、远程监控）、消防气体灭火系统等。
按照国家计算机机房建设的要求及结合实际情况，计算机机房将按照国家建设标准设计建设。
本设计方案本着技术先进、经济合理、安全适用、高质量的原则，遵循国家计算机机房B级建设标准，对公司计算机机房进行了科学的、合理的规划设计，确保电子计算机系统稳定可靠运行及保障机房工作人员有良好的工作环境，行业的发展、管理、决策提供一个良好的信息服务平台。
2.数据中心设计原则
在“国内领先、国际先进”的总体建设目标上，数据中心机房建设坚持高可靠性、高安全性、先进性、实用性、可持续发展性、易管理维护性、开放性和舒适性等原则。
1、整体性原则
数据中心机房所有系统的设计根据业务发展需要与设备使用要求进行整体规划，统筹考虑，保证整体可用性。
2、可靠性原则
数据中心机房具有高可靠性，保证为用户提供连续不间断的7ⅹ24小时服务；在设计和建设时要减少单点故障的存在，对可能存在单点故障的环节在设计上要尽可能减少其对整个系统的影响。由市电到机柜及服务器的整个供电系统可用性不得少于99.99%，机房各系统都具有足够的备份能力。
3、安全性原则
具有完整的安全策略和切实可靠的安全手段保障数据中心机房运行系统基础环境的安全。在防火、防水、防虫、防鼠、防盗、接地、防雷、防电磁干扰、降噪等方面采取有效措施；在考虑地面承重能力时，采取相应的技术措施。
4、先进性与实用性相结合原则
系统设计立足于高起点，采用国际先进、成熟、实用的技术，构建合理并适当超前的技术体系架构，用以确保长时间的技术领先。各系统通过集成，实现资源和信息共享，增强对机房的运营管理能力，提高设备利用率，降低能耗，实现现代化科学的机房管理。系统软、硬件配置采用模块化、开放式结构，以适应系统灵活组织、扩展和系统集成整体提升的需要。
5、节能、环保、减排的可持续发展原则
数据中心机房设计及建设要采用切实有效的措施或技术来充分体现节能、环保、减排的要求，建设绿色的数据中心机房。
6、灵活性及可扩展性原则
各系统应具有可持续发展的能力，在系统设计上具有较大的灵活性。在设计时应考虑部分设备分期实施，统一规划考虑扩充设备，确保日后可以方便增容。
7、可管理性原则
各系统应具有较强的集中式管理加分布式实施的可管理性逻辑，并且为分布式实施调整提供清晰的管理逻辑。
8、舒适性原则
数据中心机房应能提供良好的工作环境，要保持空气新鲜，机房内的温度、湿度要符合国家标准，为工作人员提供适宜的工作环境。
9、可持续发展原则
各系统设计及产品选型都应具有超前性和扩充性，系统实施方案具有可扩展性。如，配电开关及配电柜在设计上要预留足够开关容量；对隐蔽性工程要有足够的前瞻性，为了保证较长时间内的系统扩容、变更、升级等可能性而预留相应预埋管线和接口等。
核心可用性因素设计摘要
序号
|
项目内容
|
可用性因素
|
一
|
环境
|
|
1
|
数据中心机房机房温度（开机、冷通道）
|
18~27℃
|
2
|
数据中心机房机房湿度（开机）
|
＜60%（DP5.5~15℃）
|
3
|
数据中心机房机房温度（停机）
|
5--35℃
|
4
|
数据中心机房机房湿度（停机）
|
40--70%
|
5
|
数据中心机房机房温度变化率
|
<5℃/H
|
6
|
电池室温度
|
20~30℃
|
二
|
建筑结构
|
|
1
|
服务器机房、通信接入机房、水泵房、上人屋面结构核载
|
10KN/㎡
|
2
|
主机房悬挂核载
|
1.2KN/㎡
|
3
|
UPS电池室结构核载
|
16KN/㎡
|
4
|
大开间办公室、档案室、配套用房结构核载
|
12KN/㎡
|
5
|
钢瓶间、值班监控室结构核载
|
8KN/㎡
|
6
|
耐火等级
|
一级
|
三
|
空调
|
|
1
|
新风设备
|
N
|
2
|
普通空调
|
N
|
3 |
机房专用空调
|
N+X(X=1~2)
|
四
|
电气
|
|
1
|
市电供电电源
|
双路
|
2
|
柴油发电机组
|
N
|
3
|
发电气储油
|
20h油罐+加油站协议
|
4
|
UPS系统
|
N+X(X=1~2)
|
5
|
单机满负荷后备电池时间
|
15min
|
6
|
空调设备供电
|
双路
|
五
|
消防
|
|
1
|
火灾探测系统
|
考虑
|
2
|
火灾喷洒系统
|
人员区域水喷淋
|
3
|
气态抑制系统
|
设备区域气体灭火
|
4
|
极早期烟雾探测
|
考虑
|
5
|
水泄漏探测
|
置
|
3.数据中心机房机房平面设计

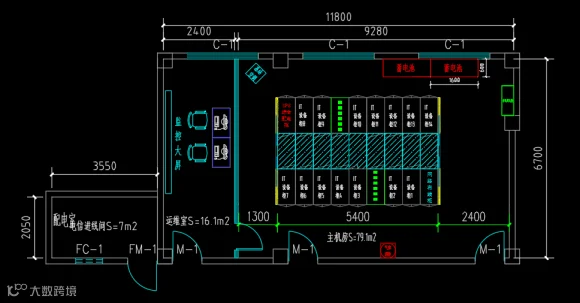

3.1机房平面布局图（设计图纸）：
机房平面布局图

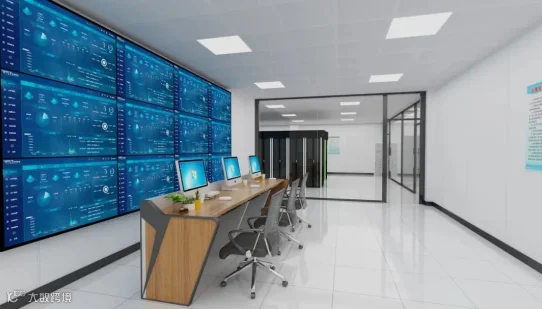

3..2机房平面效果图（示意图）：
4.机房环境标准要求：
1．冷风道和机柜区域温度：18~27℃；
2．冷风道和机柜区域温度相对湿度不大于 60%；
3．主机房和辅助区域温度变化率（开机停机时）：小于 5℃/h，并不得结露；
4．气压：主机房内要维持正压，与外界压差大于 9.8 帕；
5．精密空调送风速度：不小于 3 米/秒；
6．尘埃：国家标准 A 级，在静态条件下测试，每升空气中大于或等于 0.5μm 的尘埃粒数应少于 17600000 粒；
7．噪音：有人值守的主机房和辅助区，在电子信息设备停机时，在主操作员位置测量的噪声值应小于 65dB(A)；
8．电磁干扰、震动及静电：当无线电干扰频率为 0.15～1000MHz 时，主机房和辅助区内的无线电干扰场强不应大于 126dB；主机房和辅助区内磁场干扰环境场强不应大于 800A／m；在电子信息设备停机条件下，主机房地板表面垂直及水平向的振动加速度不应大于 500mm／s2；主机房和辅助区内绝缘体的静电电位不应大于 1kV；
9．配电系统采用三相五线制，TN-S 方式，三相电压为 380V，单相电为 220V,波动均不大于 5%；频率 50HZ±0.2HZ,瞬时断电时间小于 4ms；
10．主机房区及辅助区绝缘体的静电压电位不应大于 1KV；
11．接地电阻＜1Ω，零地压降＜1Ω；
12．照度：500LX，应急照明＞5LX；
13．机房区域要求隔热、保温、防火、防尘、防水、防雷、防静电、防盗、防鼠等。
......
完整方案请戳下方↓“阅读全文”阅读全文，获取《弱电模块化数据中心机房建设方案》，跳转至方案馆直通下载页，获取完整的方案设计。
