导读：公共广播系统作为场所信息发布、应急疏散与背景音乐的核心载体，其布线质量直接决定系统稳定性、音质效果与使用寿命。

公共广播系统作为场所信息发布、应急疏散与背景音乐的核心载体，其布线质量直接决定系统稳定性、音质效果与使用寿命。本文结合国家标准与工程实战，从布线规范、机房布设、线材选型、场景指导四大维度，提供一套可直接落地的施工指导方案，助力工程一次达标、长期稳定运行。

方案严格遵循强弱电分离原则，明确弱电线与强电线水平间距不小于 50 厘米，所有线缆必须穿管防护，避免 90 度直弯与扭绞，端口做好防尘保护，全程规范标签标识，从源头杜绝电磁干扰与线路损伤。机房布线区分地槽、架槽、电缆走道、防静电地板四种场景，分类绑扎、留足余量、清晰标识，音视频线与电源线严禁同管同扎，保障信号纯净。

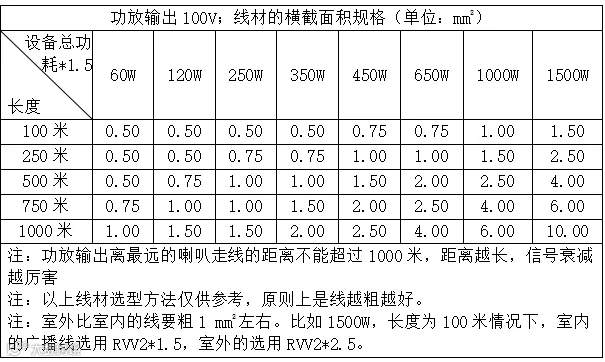

线材选型覆盖音频线、喇叭线、网线、控制线、电源线六大类，给出精确规格与长度匹配标准：喇叭线依据功率与距离匹配线径，室外比室内加粗一级；网线统一采用六类标准，最长不超 100 米；RS-485 控制距离可达 1200 米，兼顾传输效率与抗干扰能力。

同时针对 IP 终端、IP 功放 + 喇叭、消防联动、对讲求助等典型场景，提供一对一布线指引，明确 POE 供电、双网口终端、消防短路信号等特殊接线要求，让施工人员一看就懂、一学就会。

从基础规范到细节把控，从材料选型到场景落地，本文为工程商、施工队与运维人员提供完整实操手册，确保广播系统音质清晰、运行稳定、验收无忧。

以下是部分正文：

公共广播系统布线施工指导书

一、布线规范

布放网线时尽可能与建筑工程施工同时进行。为了防止建筑材料对网线的腐蚀，先沿墙壁开凿一约4cm左右壁槽，将网线穿入PVC管内后，埋入壁槽里，再装修好墙壁。
所有线缆均需用敷设管套装敷设，穿线过程中尽量避免线缆扭绞和90度的直弯。
为避免干扰，弱电线和强电线应保持一定距离，国家标准规定，电源线及插座与电视线及插座的水平间距不应小于50厘米。
扬声器音频线、网线应与强电线路分开敷设，防止强电电磁干扰；另外，如果有条件的，也尽量避免和其它有较强干扰信号的弱电线路同走一个线槽。
网络线不同于普通线缆，为保证较高的带宽，对网线的质量要求较高，需使用超五类网线以上，且网络线的连接必须采用专用模块和接插件作端接。
在进行布线之前首要工作任务为确定机房以及分控机房位置，然后确定各个终端的安装位置。对于网络广播，主机房与分控机房（各设备根据实际情况，选择安装位置），以及各个网络设备（网络终端）都需要布6类网线（CAT6）。根据网络终端聚集位置，可以在不同节点添加交换机。中间不可接头，特别不可像电源线一样用胶布将较短的网线连接后使用。
布线前应在每根导线两端贴上写有信息点标号的标签，且必须书写端正，清晰，标签牢固，不易脱落和退迹。
线槽中的导线必须固定，不能有折弯，多束线时应摆放整齐，不得缠绕，导线安放时，不得用力过大，以免拉断导线。
导线在出管口、线槽口时，必须有保护，以免对导线造成损伤。
如果是成品线，则需要将接口盖套上，用胶布缠紧；防止在布线过程中进尘、灰等垃圾品进入接口。
导线、管子、线槽周围在遇有明火作业（如电焊、氧割）时，应采取防火措施，以免灼伤和烧坏导线。
设备供电线路连接时以就近取电为原则。
对于防火要求级别较高的环境下，布线的线材及管道要求都为阻燃材料。
布线前应在每根导线两端贴上写有信息点标号的标签，且必须书写端正，清晰，标签牢固，不易脱落和退迹。
