上次芯粒,一个IP一个Die? 我亲历的Chiplet拆解难题讲了Chiplet拆解的难题,其中一个关键问题是“拆多大”?

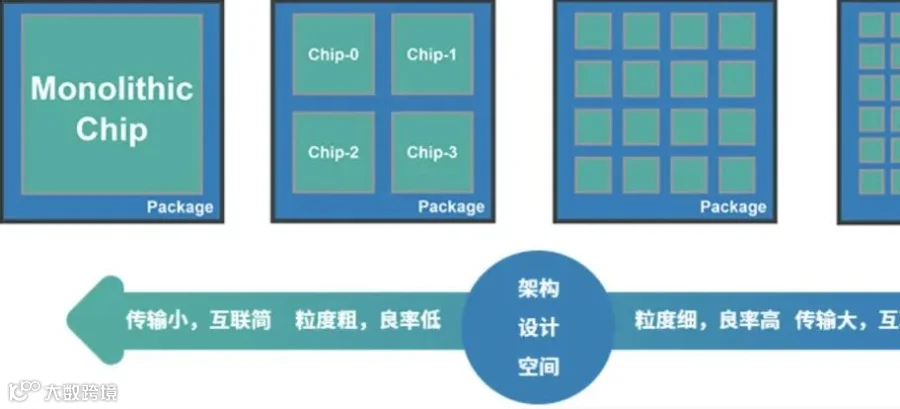

不拆不好,Die良率低;拆太碎后多了封装,难且贵,以及封装良率低。所以,给定工艺,可以先用成本模型算出一个最佳面积。
也就是说,并不是单独一个IP做成一个Die是合适的,并且一些IP,例如GDDR6 IP,如果单独是一片裸Die,存在模拟-数字-D2D(模拟)频繁模数转换的问题,从系统层面看不合理。
另外,最佳面积一般不会是几个平方毫米。比如12nm工艺,假设面积60个平方毫米是甜点,那么问题就是:一个DDR Controller+phy大约为6-7平方毫米,剩余53个平方毫米,应该放什么呢?
AMD塞满了DDR、PCIe、CCIX、各种IO交互的模块。这个模块能适用于AI或者扫地机器人吗?基本不会。
所以剩下的53个平方毫米用来放什么成了一个大问题。对开发生态来讲,在全世界范围内,我们都没有例子可以抄!

谁能解决问题?

那这个问题可以指望谁来解决呢?
我们有以下几个选项:
Foundary:他们不了解场景,完全够不着。
封装厂:同上。

Design House and/or IP Vender:它们了解一部分场景,但是从系统角度可能还不够,以及算法人才少。




系统厂商:深入了解自己的场景,但是拿不到别人的场景;而且大厂自身体量越大,越拿不到别人的场景。最终就是现在我们看到的自用的形态。
懂算法的团队:不懂硬件架构。
收敛下来,可以做这件事情的主体需要既懂算法又懂架构的、并且中立的第三方;同时,这个第三方能把整个半导体产业链纵向拉齐,一起从GPU和FPGA手里抢市场,把ASIC的市场做大。
思路上是理清楚了,但是技术实现上也很难。

什么适合放进HUB Die?

随后,我就遇到了一个每天都会被团队的工程师challenge的问题,就是他们说我设计的架构和芯片不合理!
首先,我有这样一种认知:不太可能存在一种HUB,适用于所有场景。
那怎么办呢?如上图,充分调研市场、了解算法、进而推算出各种算力、带宽、总线主从、误码、DDR Access Pattern等共性需求,做一款HUB Die满足场景A、B、C 80%的诉求(其他场景EFGH等放弃),是架构上的难点。
这点他们认,但是下面这点很难理解:

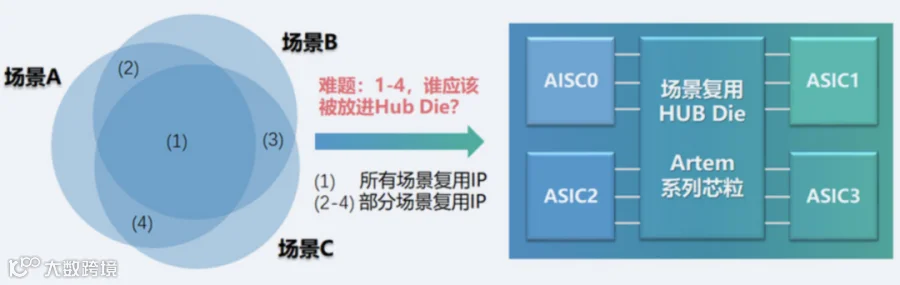

如上图,假设我调研了10个场景,最终发现场景A、B、C有共性的东西可以提取到HUB中,并且共性的部分足够大,其中上图左边的(1)的部分肯定可以放到HUB里面,那(2)部分只被场景A和B使用,但是场景C完全用不到,所以里面(2)、(3)、(4)部分,是否要放到HUB里面去?
(2)部分放进去,场景A和B的潜在客户会很开心,买单意愿增强;但是对于场景C的客户,发现他完全用不到(2)的部分,他回头就来问你有没有更低配一点的版本,因为站在传统芯片的角度来看有点浪费。如果这个客户的负责人是一个传统的ASIC专家,把这点给他解释清楚并且请他理解极其困难。
实际上要不要放进去,要看那部分是否能放到边上,以及性能代价有多少。然后通过数量来反推价格,放进去会浪费芯片和基板的面积,某些场景的客户觉得超配了;不放进去有些场景可能cover不住,客户不满,丢失市场。
从性能上讲,这样做出来的芯片,在某种意思上违反了ASIC的本意——定制化、场景固定、需求清晰、数量很大,多一点面积都不要,把所有指标参数都要抠到极致。所以,以这种形式做出得芯片,对比ASIC在极致性能、极致RE单片价格上面肯定是吃亏的。但是以系统整体的角度考虑问题后,可能是利益最大化或者说摊薄下来成本最低的。
再拓展一下,从这点上来讲,有人会说Chiplet兴起后会抢了IP  Vendor的生意,我觉得其实不会,因为两者基本上是互补的。IP  Vendor是主血管,吃的就是量大、愿意做ASIC的厂家;Chiplet在性能上有冗余IP,成本上有冗余面积,真正考虑RE成本的时候,对比ASIC有差距,所以,两者是互为补充的。以前,这部分毛细血管客户大部分买GPU或者FPGA,现在,他们可以做芯片了,客户很开心;IP  Vendor本来收不到原来买GPU或FPGA的人的版税,现在能切切实实的收到,他们也很开心。

我有一个梦想

这几年,我所做的事情,就是围绕叉院诸多老师所在的行业,把AI+X基本摸了一圈,同时抽象出具体的架构HUB方案,在各个角度出发,都采取了我所能想到的可复用的方案,仔仔细细地从系统的角度核算了潜在的出货量和成本,以及和GPU或者FPGA对比所拥有的优势。
我希望能切实地推动开放Chiplets的发展,在CPU、GPU、FPGA、ASIC之间,再增加一个新的选型,做低成本、快速、高灵活性的Chiplets选项。
我的每一个潜在客户,在签署合同的时候都会加一条:允许他来反向购买边上的Chiplets。我希望,五年、十年后,某一天有一个新的客户来找我,他突然发现,任何新的边上的Chiplet他都不需要再做了,到时候HUB由我来提供,其他的AI、FFT、隐私、NLP等等加速的die可以从我之前的客户中买现成的,然后复用基板,三个月他就可以大批量出货。
这,是我的梦想,也是整个半导体圈的梦想。
END

下篇预告:Chiplet难点之“连”,以及顺带谈谈UCIe

作者简介马恺声,清华大学交叉信息研究院教研系列助理教授。

个人主页:http://group.iiis.tsinghua.edu.cn/~maks/index.html
