MX-1000
HF/50M/VHF/UHF全模式全双工SDR架构基地台
HF:100瓦
UV:25瓦
满足你的所有需求
在这新春佳节到来之际，国赫电子祝大家节日快乐，阖家幸福，无线电玩得越来越开心！
我们在年末研发出了一款全新的电台，全SDR架构，全频全模式全双工，短波段输出功率100瓦，UV段输出功率25瓦。7寸高清触电容摸屏，双接收通道，双频谱，等一些非常有使用价值的功能。
这款机器可以满足您日常使用中的几乎所有需求。短波功率100W，可以顺畅的进行通联，UV段25瓦加之全双工全模式，卫星通联非常方便，特别是线性卫星也能支持。所有技术也在Q900电台上经过充分验证。
现在诚邀各位朋友参与这次内测。内测成员首先需要真心热爱无线电技术，喜欢我们的产品，在开发期间能提供宝贵而有建设性的意见建议，积极参与讨论，具有丰富的无线电相关经验。
特别需要以下具有丰富经验的朋友参与。
1、有丰富的各种比赛经验，如CQWW，WAPC等。
2、短波SSB、数传、CW等经验丰富的朋友。
3、卫星通联经验丰富的朋友。
4、有电台设计经验的朋友。
同时也诚邀喜欢我们产品设计理念，并具有电台类产品销售经验的朋友加入我们，帮助我们定位好产品，让更多的朋友能了解、使用我们的产品。
活动拟邀请10至20名朋友参与，参与测试需要支付样机费，费用为机器成本，在测试周期内可以随时退回。测试结束后如想保留机器，前期支付的样机费用就作为购买产品的费用抵扣。样机也可以换成后面定型批量生产的产品。额外再延长一年的保修。
MX-1000拟推出两种配置，第一种配置为100W纯短波电台，预计价格为4500元。第二种配置为100W短波+UV25瓦的全频全模式电台，预计价格为5500。可以根据自己的需求选择自己需要的配置。
测试样机交付时间为2022年5月之前，因为希望大家拿到测试样机后去参加当地的五五节。
欢迎大家积极参与测试，参与测试的朋友不论你最后买不买机器，我们都会送出神秘大礼物，且是你一定需要的。
文章中展示的内容均为样机，技术指标、外观等可能会随着大家的讨论有所更改。我们先来欣赏一下样机的技术特点，技术指标和样机图片吧！
大家还有什么意见建议可以在群里讨论，我们会按照大家提的意见建议进行改进。也可以加BG8KAH进行讨论。同时也可以关注国赫电子微信公众号，随时了解产品进度，我将不定期在微信公众号、微信群、QQ群更新产品进度。
请注意！此次活动并非销售活动，不支持淘宝等平台交易。
BG8KAH联系方式：
微信：BG8KAH
QQ:321940035
QQ群:742774905
电话：15023182729
官网：www.guohedz.com
产品技术特点：
SDR软件定义无线电
基带调制解调均采用SDR软件定义无线电技术，可以灵活扩展各种应用。
全双工全模式支持
支持FT8、SSB、CW、AM、FM、RTTY、DMR（选配）模式调制解调，同时支持全双工模式，非常适合卫星通信。
双变频电路结构
短波接收电路采用双变频电路结构， V段,U段,L段采用捷变频结构，加上数字预选中频滤波器可有效避免信号串扰。
短波发射部分采用直接调制，VHF/UHF采用二次变频。
独立双路接收
两路独立的接收通道，独立的前级滤波器，独立的射频前级，独立的ADC，同时两个频谱，两路独立的数字滤波器。可以独立设置接收参数。两路同时解调输出。其中一个接收通道也可以用于不同波段信号监视。
数字滤波器
采用软件算法实现的数字滤波器具有非常好的线性度。滤波器支持低通，带通，滤波器带宽从10K~50HZ连续可调，可以有效的选择自己所需要的信号，滤除噪声。
数字降噪
采用数字降噪算法的NR和NB可以有效的滤除噪声。
非常大的动态范围
数字可调的射频前级增益和中频增益可以保证大动态范围。
高保真扬声器
音频功放采用双声道D类功率放大器，高保真的同时实现高效率。音频功放输出功率达到30瓦，两路扬声器采用高保真腔体扬声器，可实现立体声音频输出，同时输出两路SDR解调信号。
内置高速自动天线调谐器
内置高速自动天线调谐器，可适配各种天线。
7寸高清触屏
7寸高清触屏可以在屏幕上触摸设置参数。屏幕分辨率为800*480，亮度为800cd，可在户外阳光直射情况下看清屏幕。同时显示两个频谱，两个瀑布图。显示CW/RTTY编解码。
自定义多功能旋钮
一个自定义多功能旋钮可以自定义功能。
内置声卡、串口，带IQ和音频输出
电台内置声卡和串口，使用一条TYPE-C USB数据线即可同时传输数据和控制电台，使用非常简便。同时可输出IQ数据，配合PC端CNSDR软件可得到更加精细的频谱和控制体验。
多普勒频率跟踪
支持多普勒自动跟踪。
内置蓝牙
内置蓝牙可以支持蓝牙APP远程控制与蓝牙无线FT8。
CW/RTTY自动编解码
支持CW/RTTY自动编解码，可使键盘直接发送CW和RTTY。
键盘控制电台
支持USB键盘控制电台 ，输入字符，发射CW及RTTY。
内置调频广播收音机
内置的调频广播收音机可以收听当地调频广播。
电源防反接
电源具有防反接保护功能，有效防止电源反接故障。
产品技术指标：
发射机参数 |
||
发射模式 |
SSB , CW , RTTY,AM,FM |
|
频率分辨率 |
1HZ |
|
发射频率范围*1 |
1.800—2.000 , 3.500—3.900, 5.351.5—5.366.5,7.000—7.200 ,10.100—10.150, 14.000—14.350,18.068—18.168,21—21.450,24.890—24.990,28—29.7,50—54,144—146,430—440MHZ 支持ITU1区, ITU2区, ITU3区规定发射允许频率范围 |
|
输出功率 |
HF: 5—100W VHF:≤25W UHF:≤25W |
|
功耗 |
TX:13.8V-20A（满功率） RX:13.8V-1A典型值，2A（最高亮度，音频峰值） |
|
信道数量 |
100个信道 |
|
接收机参数 |
||
接收模式 |
SSB , CW , RTTY,AM,FM |
|
接收频率范围 |
100KHZ—1.6GHZ* |
|
灵敏度*2 |
SSB/CW:（BW: 2.4kHz @ 10dB S/N） 0.18uV（1.8—54MHZ）, 0.25uV（144—146MHZ）, 0.25uV（430—440MHZ） AM:（ BW: 6kHz @ 10dB S/N） 15uV（0.3—1.8MHZ）, 2uV（1.8—54MHZ）, 2uV（144—146MHZ）, 2uV（430—440MHZ） FM:（BW: 15kHz @ 12dB S/N） 0.5uV（28.0—29.7MHZ）, 0.25uV（50—54MHZ）, 0.3uV（144—500MHZ）, 0.5uV（430—440MHZ） |
|
音频输出功率 |
15瓦*2声道（1%失真率，8Ω负载，1KHZ） |
|
天线调谐器参数 |
||
调谐频率范围 |
1.8—54MHZ |
|
调谐阻抗范围 |
5Ω–1500Ω 不平衡 (驻波比优于1:3) |
|
调谐精度 |
VSWR:1:1.5或更小 |
|
调谐时间 |
2—5S（全段10S） |
|
调谐方式 |
全自动/手动 |
|
频谱参数 |
||
频谱带宽 |
48K+48K |
|
射频频谱 |
FFT |
|
结构参数 |
||
尺寸 |
320X280X120mm(可能会有改动) |
|
重量 |
＜10KG |
|
工作电压参数 |
||
电压范围 |
13.V±15% |
|
天线接口 |
||
天线接口 |
M |
|
工作环境参数 |
||
工作温度 |
-10℃—60℃ |
|
工作湿度 |
10%—90% |
|
注:
1：按照当地法律规定频率设置。
2：最终参数及指标以定型产品测量值为准，最终解释权归厂家所有。
3：其他位标明参数待产品定型标定。

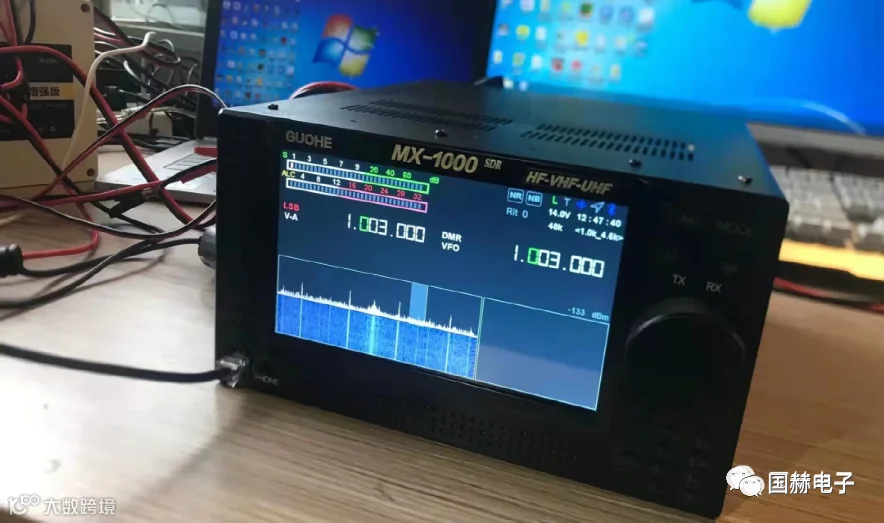

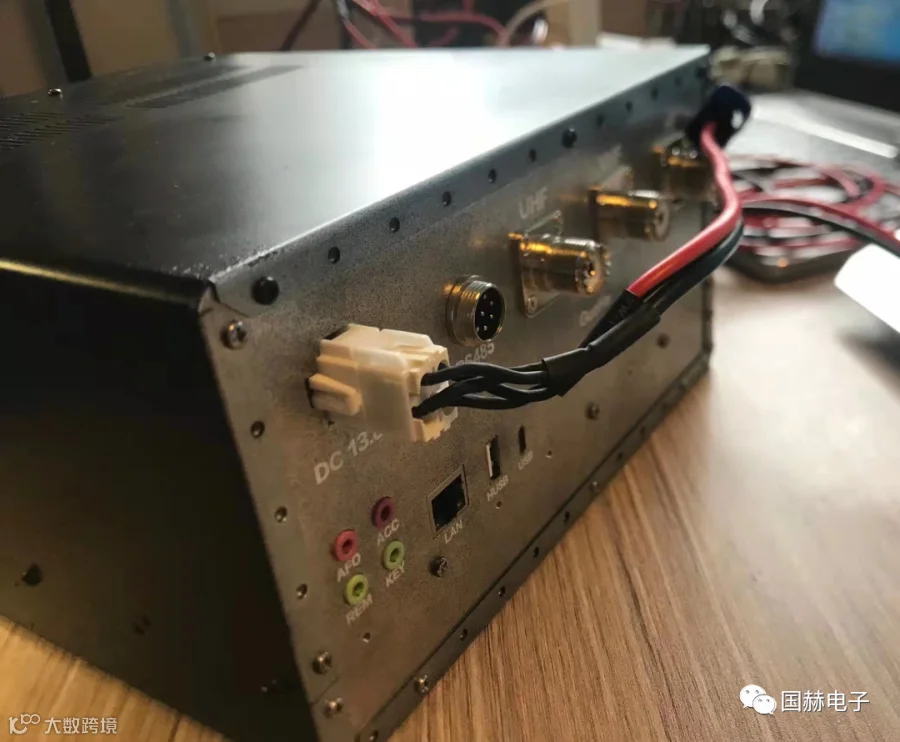

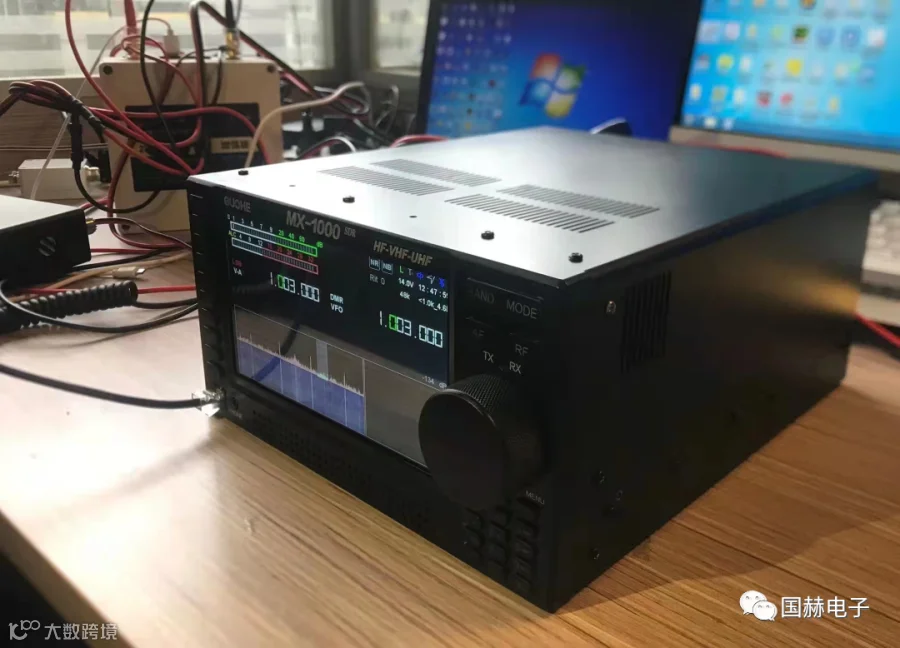

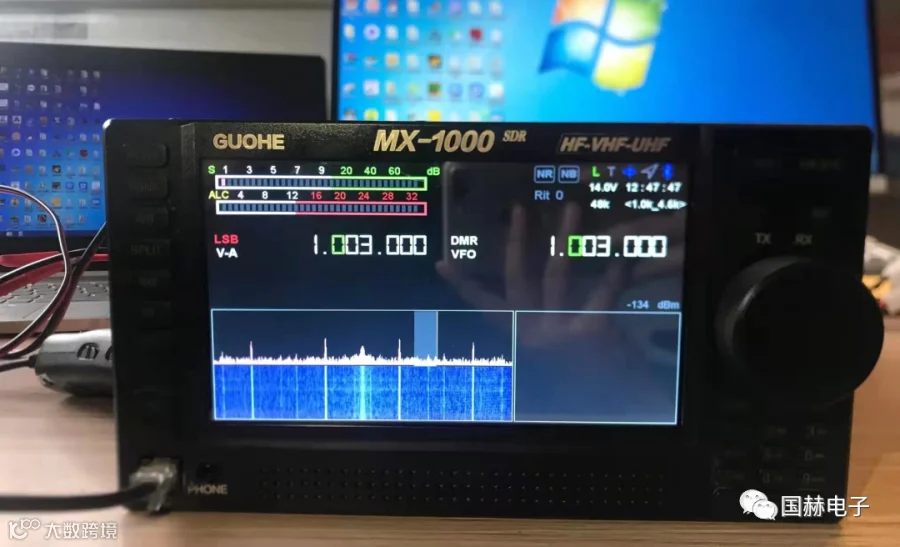

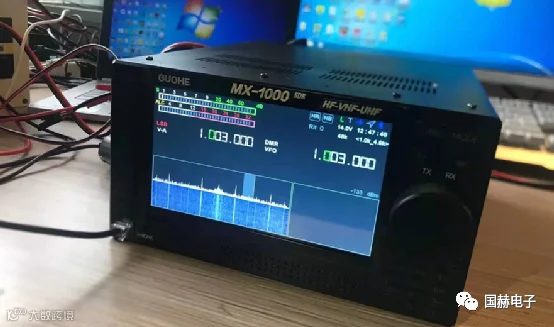

产品照片：
