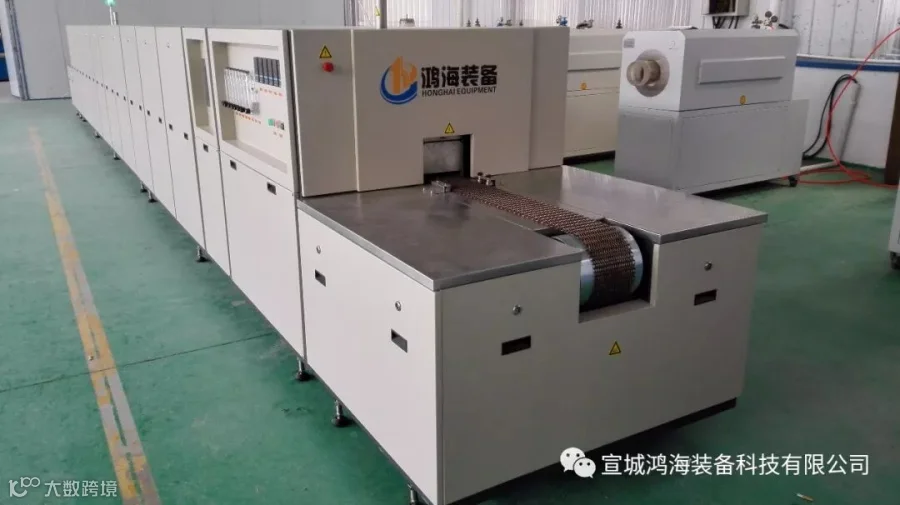

整套设备由炉体、网带传动系统及温控系统三大部分组成。网带炉炉体由进料段、预烧段、烧结段、缓冷段、水冷段及出料段组成。网带传动系统由耐高温网带、传动装置等组成。网带的运行速度通过变频器调节，配置有数显式网带测速装置；可直读网带速度；温控系统由热电偶.数显式智能PID调节器和可控硅组成，形成闭环控制系统，可实现自动精确控温.

      加热元件采用FEC陶瓷加热板或陶瓷发热棒，温控系统采用日本进口多段智能程序温度控制仪控制，按要求可配置数据通讯接口，变频无级调速，耐热钢网带传送，大包角张紧轮设计理念，确保了产品输送平稳。
