声测管在工程桩里的铺设方法！

桩基专用管首席生产商

2024-12-19

1、应铺设声测管的工程桩

①设计桩径小于等于800mm时不能低于2根声测管

②桩径超过800mm且小于等于1600mm时不能低于3根声测管

③桩径超过1600mm时，不能低于4根声测管

④桩径超过2500mm时须提升预埋声测管总数

2、声测管的规格：选用直径为50mm、厚度不低于2.5mm的钢管。

3、铺设规定：声测管相接处应光滑衔接，左右口用堵头密封。

4、铺设环节中。

基桩、连续墙穿管总数：桩孔径D≤800mm布局2根管；布局不少于3根管，布局不少于4根管，铺设方式：基桩声测管应沿桩截面两侧呈对称样子布局。声测管坚固捆扎（或焊接）在灌注桩里侧。检验前要准备的材料：检验前应具备以下材料：水文地质材料、基本设计资料、施工原始记录（成桩及注浆记录等）和基桩平面设计图。混凝土强度规定：待检基桩混凝土强度最少做到设计强度70%，或不低于15Mpa。

1、桩基检测与声测管的埋设布局应符合GB/T31438-2015的规定。

2、声测管自进到工地现场后起，在装卸、运送、安装过程中，要避免使声测管的管身歪曲、挤压变形。声测管要存放有遮雨设备的场地，防止管身锈蚀。入场安装声测管，要对管身进行检测，扭曲变形的声测管不可以进到安装流程。

3、声测管可直接固定于灌注桩的内侧，间隔但是2米，其中声测管的底部和接头位置务必设针对无灌注桩部位，声测管可用钢筋支架固定。

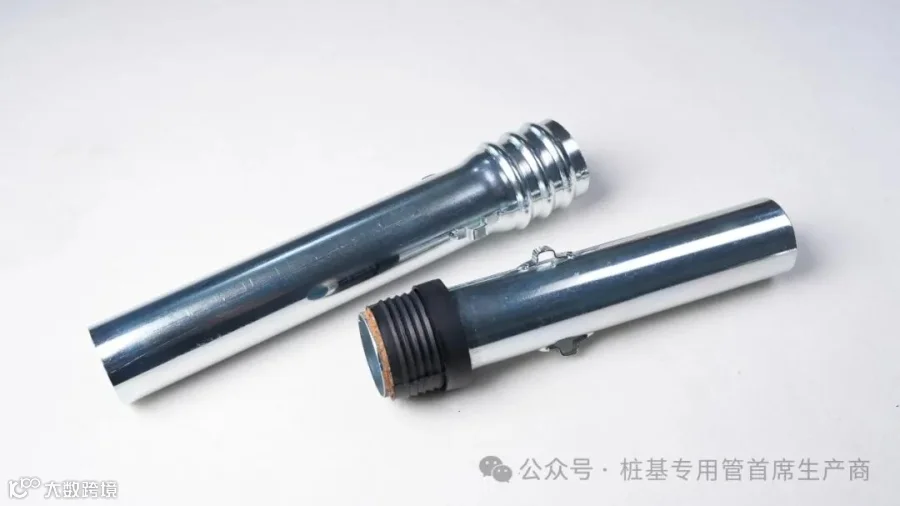

4、声测管与灌注桩的固定方式，选用钢管卡扣，卡接卡紧声测管后，卡扣与钢筋焊接，声测管与灌注桩固定捆扎方式：先将铁丝在灌注桩上缠绕几圈，并且以编辫子的办法编至70*82mm长，再把铁丝叉开绑住声测管，然后扭紧铁丝，（每一个铁丝绑法都按此方法）。钳压式（油压式）声测管，在使用声测管时，组装密封环；待左右管推插到位后，把液压工具料管的环形凹部指向承插口（或接头）顶端内装有橡胶圈的环形凸部，将连接位置管件同时卡紧及时。
