*必须遵守国家及当地安装操作电气设备的所有适用规定。
*在仪器带电时，禁止进行任何电气连接。
*必须使用符合规定的电缆和导线。
*必须将仪器机箱外壁的保护接地端可靠地连接到本地等电位系统(接地系统)，且必须在连接其他电气线缆之前首先进行。
*如果存在爆炸危险，则禁止等电位连接。
*必须防止电气电缆(导线)脱落。
*必须将信号线与电源线分开，模拟信号线与数字信号线分开。
*未用的电缆孔必须用专用堵头密封。
*必须在连接电源线前确认电源电压在仪器的额定工作范围内。
仪器外部:提供保护接地的端子。
仪器内部:提供用于外部连接的电气接口。
●交流电源输入:85V~264V，频率47H2~63Hz；
●4路模拟输入(AI):44mA~20mA；
●4路模拟输出(A0):4mA~20mA；
●2路数字输入(DI):开关接点或NPN集电极开路(0C)；
●3 路数字输出(D0):继电器常开(N0)接点。5A/250VAC/30VDC，10A/125VAC；
●3路总线接口:2路RS485，1路CAN
●2路网线接口:Ethernet
注意:
*与仪器连接的电缆应为完整的单根圆形电缆；
●与接线端子连接的导线，建议线径大小(单芯线、多芯线、绞合线):
电源线:0.5m㎡~4m㎡
信号线:0.3m㎡~1.5m㎡
*与仪器保护接地端连接的导线:单芯线或多芯线 4m㎡。
注意:
*电气连接之前，仪器必须断电，仪器与外部设备的所有互联线为非供电状态；
*需要时，在电源电缆和信号线中安装断开装置，以能断开仪器的所有电连接；
*必须首先连接仪器保护接地端，再进行其他电气连接。
*将电源线、模拟信号线、数字信号线、数字开关信号线相互分开。

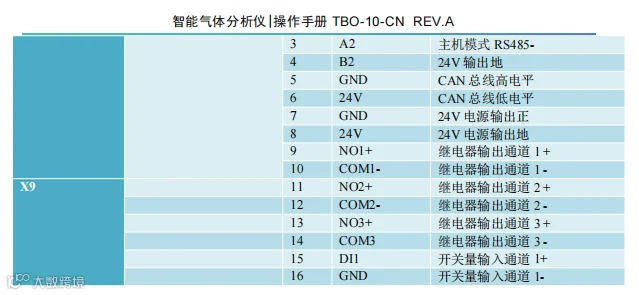

仪器保护接地端与本地接地系统可靠连接之后，参照电气接线端子图进行电气连接。
(1)将电缆的各导线分别与接线端子板上对应的接线端子连接，直至完成所有电缆连接。必要时，可松开接线端子插头的固定螺钉，拔出插头，接好导线后，然后将端于插头插回接线端子座内并旋紧固定螺钉。
(2)检查并确认所有电缆连接正确无误。
