注浆管可以进行土钉墙加固吗
前言
土钉墙是一种原位土体加筋技术。将基坑边坡通过由钢筋制成的土钉进行加固，边坡表面铺设一道钢筋网再喷射一层砼面层和土方边坡相结合的边坡加固型支护施工方法。其构造为设置在坡体中的加筋杆件（即土钉或锚杆）与其周围土体牢固粘结形成的复合体，以及面层所构成的类似重力挡土墙的支护结构。
注浆管可以进行土钉墙加固吗
GROUTING PIPE
01
(1)排水
施1.前采取恰当的排水措施。包括地表排水，支护内部排水，以及基坑排水，避免土体处于饱和状态并减轻作用于面层上的静水压小。
(2)测呈放线
根据中线和标高及放坡坡度，算出开挖线，并现场进行开挖位置定测，放线。
注浆管可以进行土钉墙加固吗
GROUTING PIPE
02
(3)基坑开挖根据设计要求，每次开挖深度小于1.5m，为保证坡面平整，坡面20--30cm厚度用人I.修坡，清除扰动部分，平整坡面，先喷30mm厚混凝土，混凝土标号C20。
(4)成孔:
采用GC-50型地质钻机成孔,钻孔后进行清孔检查,对孔中出现的局部渗水塌孔或掉落松土立即进行压浆处理，并及时安设土钉钢筋(注浆管)并注浆。
(5)土钉制作及安装

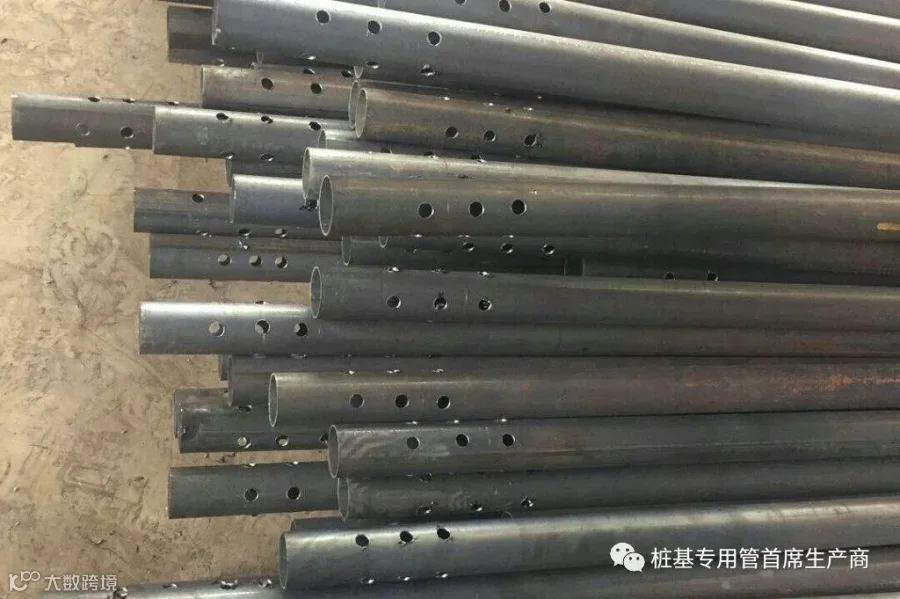

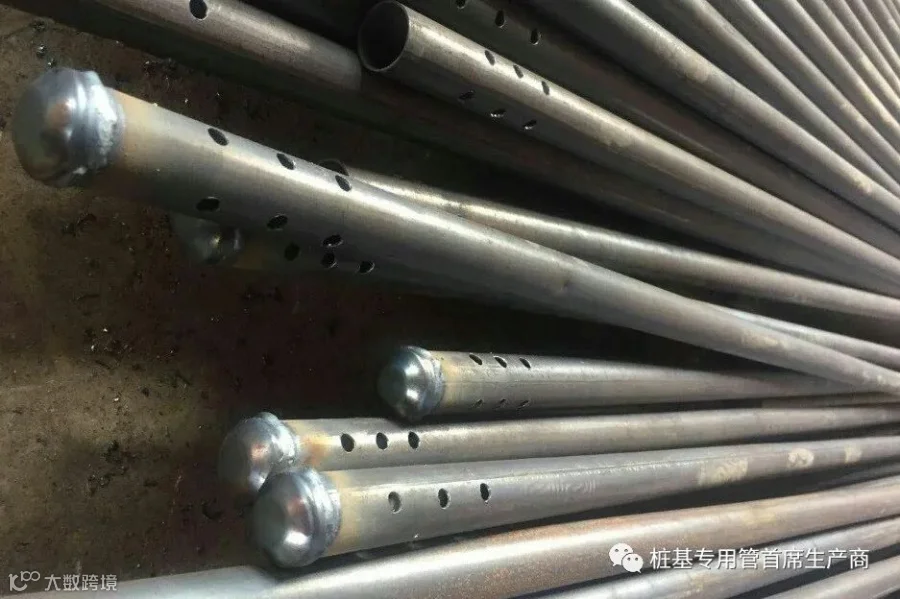

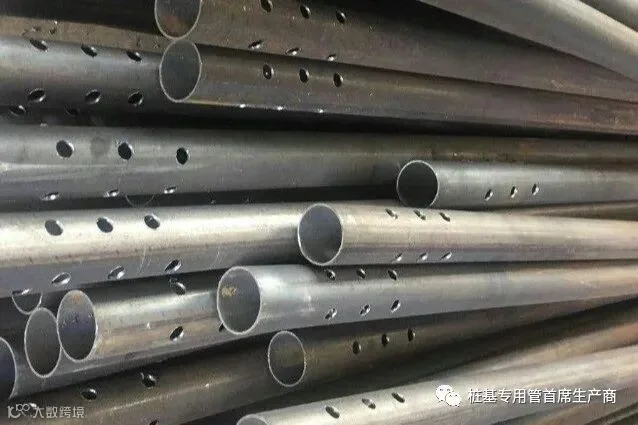

钢筋上钉采用25钢筋(详见图3-2),每隔1.5m焊对中支架(详见图3-3),防止主筋偏离土钉中心。注浆管土钉采用φ48δ3.0注浆管，尾部设置尖角，管身每隔500m设置一30X30角钢倒刺(详见图3-4)。土钉推送前，再次检查孔内是否存有杂物和泥浆，确认孔内无杂物和泥浆后,将土钉沿孔推入孔底。推送工程中，不能转动土钉，防止对中架破坏孔壁:切勿强行推送，防山土钉头部插入土休中，土钉送不到孔底时，应将土钉拔出，修孔后再进行推送。
注浆管可以进行土钉墙加固吗
GROUTING PIPE
03
(6)注浆
钢筋(注浆管)土钉置入后，用注浆机通过注浆管(注浆管)向孔内注水泥浆。水泥采用P.0.42.5R普通硅酸盐水泥，注浆压力0.4-0.6Mpa,水灰比拟定0.45-0.55。
(7)挂钢筋网
面层钢筋刚用φ16钢筋焊接加强固定在土钉上，再在土钉端部两侧分别沿长度方向双面焊E100mm长的φ20锁定筋。见图3-5土钉大样图。
(8)喷射混凝土
待钢筋网片焊接好后，喷射C20混凝土至100mm厚。分层分段开挖和分层分段施L土钉墙平行作业。
