桥梁声测管

桥梁声测管对于桩基的检测起到了不忽视的作用，如果没有桥梁声测管，要测量地下几十米深的水泥桩是非常困难的，现在有了超声波桥梁声测管，可利用仪器通过声音的变化来检测桩基的质量，这样就显得容易的多了。

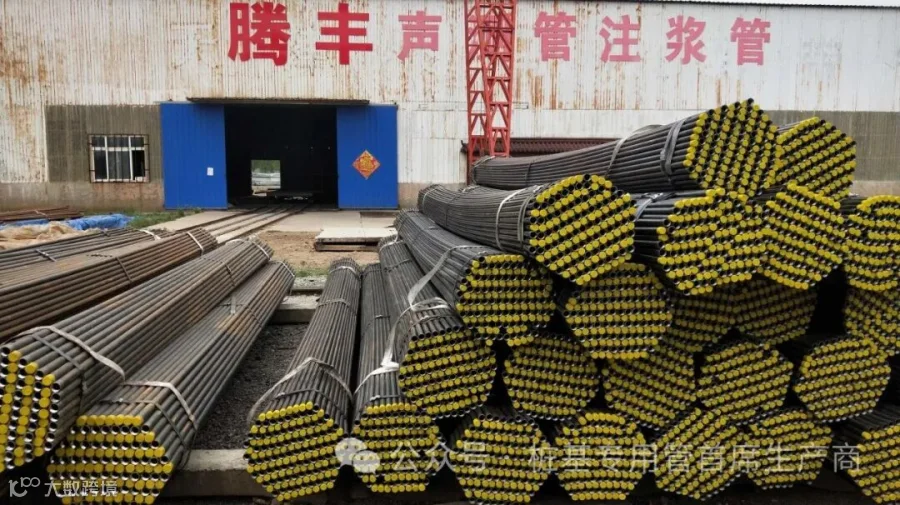

桥梁声测管

桥梁声测管是灌注桩进行超声检测法时探头进入桩身内部的通道，也是灌注桩超声检测系统的重要组成部分，桥梁声测管在桩内的预埋方式及其在桩的横截面上的布置形式，将直接影响检测结果。因此，需检测的桩应在设计时将桥梁声测管的布置和埋置方式标入图纸，在施工时应严格控制埋置的质量，以确保检测工作顺利进行。规范要求利用超声波透射法检测桩基的质量，按照设计要求应预埋供检测设备的探头进入的管道。

桥梁声测管的直径，通常比径向换能器的直径大1Omm即可，常用规格是内径5O-6Omm。管子的壁厚对透声丰的影响很小，所以，原则上对管壁厚度不作限制，但从节省用钢量的角度而言，管壁只要能承受新浇混凝土的侧压力，则越薄越省。

桥梁声测管

桥梁声测管的埋置数量和布置方式编辑本段布置桥梁声测管的埋置数量及其在桩的横截面卜的布局应考虑检测的控制面积。
桥梁声测管桥梁声测管材质的选择，以透声率较大、便于安装及费用较低为原则。声脉冲从发射换能器发出，通过耦合水到达水和桥梁声测管管壁的界面，再通过管壁到达桥梁声测管管壁与混凝土的界面，穿过混凝土后又需穿过另一桥梁声测管的两个界面而到达接收换能器。
桥梁声测管桥梁声测管的优点是便于安装，可用电焊焊在钢筋骨架卜，可代替部分钢筋截面，而且由于钢管刚度较大．埋置后可基本上保持其平行度和平直度，目前许多大直径灌注桩均采用钢管作为桥梁声测管。
