随着全面屏技术的发展，继刘海屏、水滴屏之后，为了进一步提升正面屏幕的屏占比，越来越多的智能手机厂商开始对前置摄像头“动手”。
比如vivo NEX率先采用升降式前置摄像头；随后小米、荣耀等推出采用滑盖全面屏的手机；OPPO推出采用升降式摄像头的新机OPPO Reno；三星、华为、荣耀等则纷纷推出了采用打孔全面屏的新机。
不得不说，如此之多的针对前置摄像头解决方案，虽然有一些很好的解决了前置摄像头与屏占比之间的矛盾，但是却极大的提升了内部结构的复杂度，同时成本也大幅提升。
相比之下，打孔全面屏的解决方案，虽然在保持了原有机身结构不变的情况下，比较好的解决了前置摄像头与屏占比之间的矛盾，因此，打孔全面屏也成为了近期主流机型的首选。
但是，打孔屏依然是有个小孔的存在，这也影响了屏幕整体的视觉体验。因此，真正的不影响屏幕显示效果的“屏下摄像头”方案则成为了“终极解决方案”！
OPPO展示屏下摄像头样机

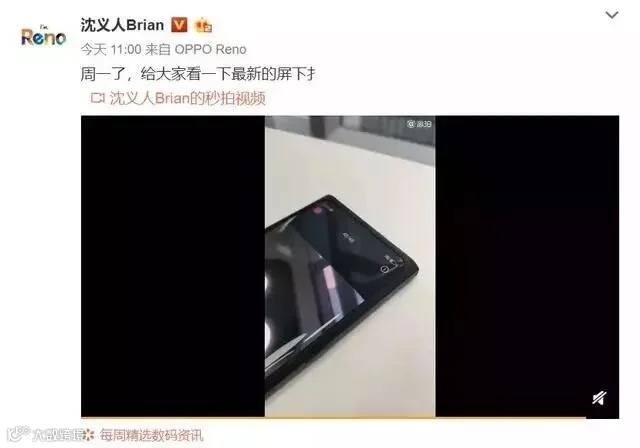

今天上午11点整，OPPO副总裁沈义人通过微博率先曝光了OPPO的采用屏下摄像头技术的样机。

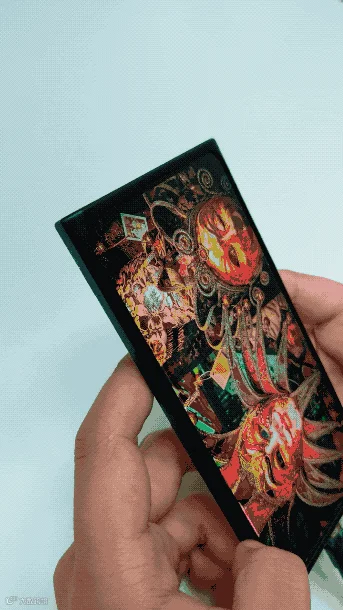

从视频演示来看，OPPO展示的样机确实采用了屏下摄像头技术，在不影响屏幕显示的情况下，将摄像头隐藏在了屏幕的下方，并且屏幕上也没有打孔，前置摄像头的拍摄体验似乎也与正常的前置摄像头无异。
不过值得注意的是，当屏下摄像头工作的时候，摄像头所在的屏幕区域会自动变成黑色。

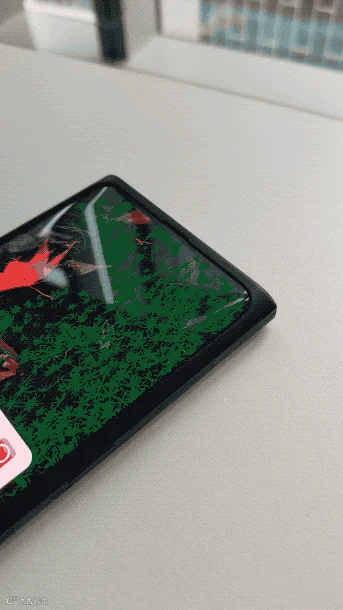

OPPO屏下摄像头设计
OPPO屏下摄像头自拍演示
OPPO屏下摄像头位于屏幕上方中间位置
小米展示屏下摄像头样机

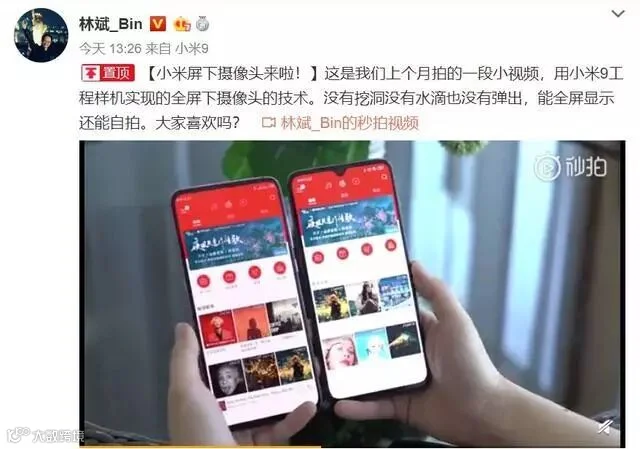

小米林斌随后也在微博上展示小米的屏下摄像头样机的演示视频，“这是我们上个月拍的一段小视频，用小米9工程样机实现了全屏下摄像头技术，没有挖洞没有水滴也没有弹出，能全屏显示还能自拍。”

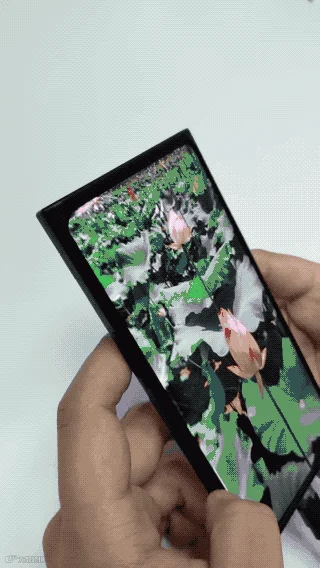

从小米的屏下摄像头样机的演示视频来看与OPPO的屏下摄像头技术一样，都在不影响屏幕显示的前提下，直接将前置摄像头隐藏在屏幕下方，屏幕上也没有打孔，前置摄像头的拍摄体验也与普通的前置摄像头无异。
争夺屏下摄像头技术主权
从以上内容我们不难看出，小米的屏下摄像头技术在OPPO之前就已经实现了。小米将该屏下摄像头技术称之为“隐视屏”技术，同时，隐视屏是小米具有自主知识产权的创新技术。
而根据OPPODAILY介绍，OPPO早在2018年6月申请了屏下摄像头的相关专利，包括“电子设备、图像处理方法和装置”的发明专利和“图像处理模块、摄像头和电子设备”的实用新型专利。

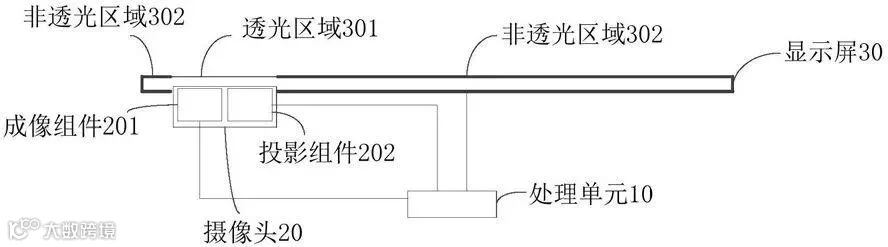

2018年6月4日，OPPO申请了“电子设备、图像处理方法和装置”的发明专利。

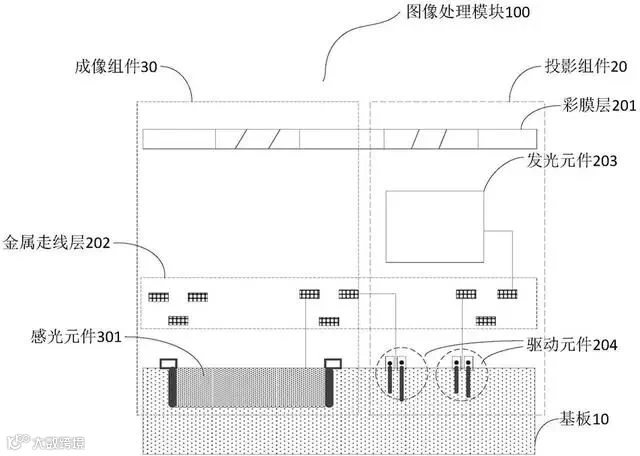

2018年6月4日，OPPO申请了“图像处理模块、摄像头和电子设备”的实用新型专利。
显然，OPPO此举是想说明该屏下摄像头技术是由OPPO首创，具有自主知识产权。
屏下摄像头如何实现？
我们都知道，OLED屏采用的自发光技术，每个像素点都是可以自发光，无需背光，因此可以做得非常的纤薄。
而OLED屏实际上是由一层薄而透明具半导体特性之铟锡氧化物（ITO），与电极的阳极相连，再加上另一个金属阴极，包成如三明治的结构。整个结构层中包括了：空穴传输层（HTL）、发光层（EL）与电子传输层（ETL）。
其中，基板是用来支撑整个OLED的，其可以是透明塑料，也可以是玻璃或者金属箔；阳极和阴极也可以做成透明的。
导电层和发射层则是由有机塑料分子构成，有机层也是由有机物分子或有机聚合物构成，这些在不发光的情况下都可以是透明的。所以，这也意味着OLED屏完全可以做成透明的。
55英寸透明OLED电视

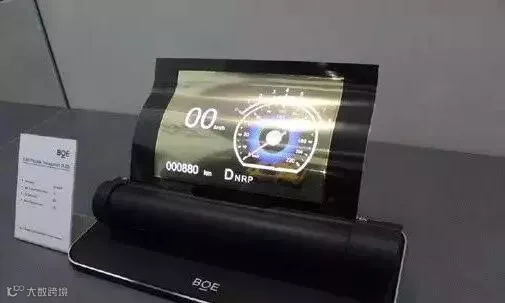

而除了三星之外，LG、松下等众多的电视厂商也都曾有展示透明的OLED电视。此外，三星、LG，包括国内的京东方也都曾展示过小尺寸的透明的OLED屏幕。
如果透明的OLED手机屏幕都有了，那么屏下摄像头技术的关键难题也就可以迎刃而解了。屏厂只需在配合手机厂商在屏下摄像头的位置，将OLED屏幕做成透明的即可。
简单来说，就是屏下摄像头所在区域的OLED显示屏是透明的OLED屏，当该区域的透明OLED显示屏不显示画面时，将会呈现透明的状态，这也使得外界的环境光线可以透过透明的OLED显示屏到底屏下的摄像头，从而最终实现成像。
当然，这里还有个关键的指标，就是手机用的透明OLED屏的光线透光率，这个透光率越高，屏下摄像头的成像效果也就越好。
那么是否能够有在屏幕全部显示（摄像头所在区域也正常显示）的同时，实现屏下摄像头拍摄呢？
之前三星曾经展示过一项屏下摄像头专利，其屏下摄像头放置在屏幕正中央，屏下摄像头不工作时，手机屏幕如正常显示，屏幕显示画面也不会因屏下摄像头的存在而有异常干扰。
当用户在自拍的同时，屏幕也完全显示的是自拍的画面，用户也完全看不到屏下摄像头。
这也意味着，该方案能够解决透明OLED屏正常显示画面时对于屏下摄像头成像的干扰问题，并且用户无法在任何情况下都无法透过屏幕看到屏下摄像头，显然这是非常困难的。
不过，如果该屏下摄像头上方的透明OLED屏的基地层是单面透视的话，则有可能实现。
即相对于屏下摄像头来说，其上方的OLED屏是透明的，但是从用户视角来看，该区域的透明OLED屏是不透明的，与常规的OLED屏显示效果一致，不会出现明显差异。
但是屏幕上显示画面可能还是会对屏下摄像头的成像产生影响，不过这应该可以通过软件算法以及摄像头优化来解决。
类似单面透视玻璃效果
有消息称，三星将会在2020年推出基于该专利的屏下摄像头技术的新机，将会用到透明基板的单面透视OLED显示屏来配合。而目前三星似乎已经量产了可适用于OPPO、小米展示的此类屏下摄像头方案的OLED显示屏。

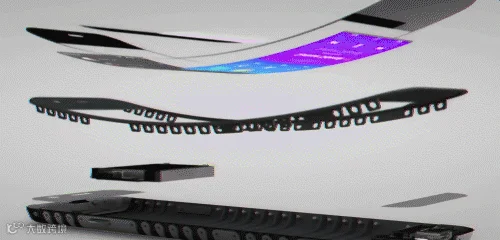

另外需要指出的是，屏下摄像头会带来手机内部结构设计的改变，因此也会对摄像头提出新的要求。
此外，透明的OLED屏材质虽然感官上是透明的，但是对于光线依然会存在一定的反射率和吸收率，再加上玻璃盖板，影响会进一步提升。
因此，屏下摄像头如果想要获得更好的屏下成像效果，除了需要上游屏厂的定制的OLED屏之外，对应的也需要上游摄像头厂商来进行配合优化。
去年的索尼半导体已经放弃了边角摄影模块的开发，全面转向屏下摄像头模组的开发。
显然，实现屏下摄像头技术的关键还是在于上游的屏厂，以及摄像头厂商等供应链厂商，而不是OPPO、小米、华为荣耀等终端手机厂商。
当然，手机品牌厂商作为最终的技术形态的具体实现和应用者，依然也是功不可没。
