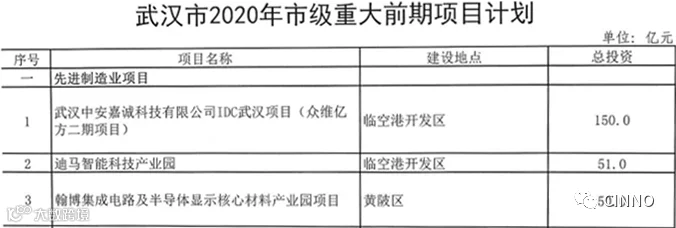

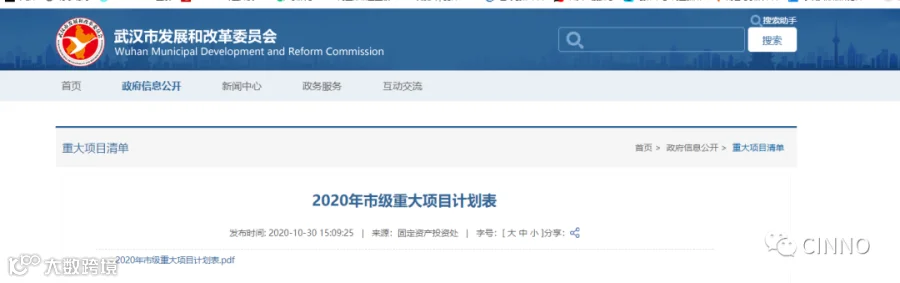

近日，武汉市发展和改革委员会政府信息公开2020年市级重大项目计划表，通过附件可以看出计划包括武汉市2020年市级重大在建项目计划162个、武汉市2020年市级重大新开工项目计划90个、武汉市2020年市级重大前期项目计划49个。

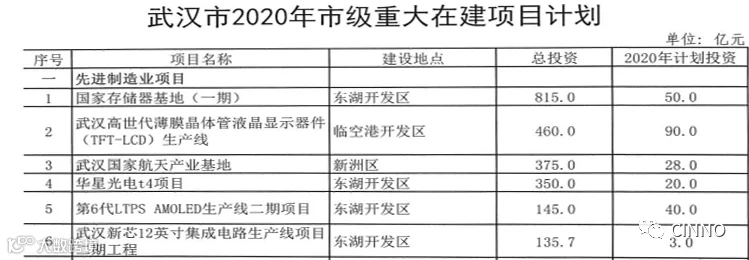

其中，重大在建项目计划包括：国家存储器基地 (一期)总投资815亿、武汉高世代薄膜晶体管液晶显示器件(TFT-LCD)生产线总投资350亿、华星光电T4项目总投资350亿、第6代LTPS AMOLED生产线二期项目总投资145亿元、武汉新芯12英寸集成电路生产线项目二期工程总投资135.7亿元等项目。
“国家存储器基地”项目位于武汉东湖高新区武汉未来科技城，将建设3座全球单座洁净面积最大的3D NAND Flash FAB厂房、一座总部研发大楼和其他若干配套建筑，其核心生产厂房和设备每平方米的投资强度超过3万美元。项目一期计划2018年建成投产，2020年完成整个项目，总产能将达到30万片/月，年产值将超过100亿美元。
二、武汉高世代薄膜晶体管液晶显示器件（TFT-LCD）生产线项目
武汉高世代薄膜晶体管液晶显示器件（TFT-LCD）生产线项目（武汉京东方）位于武汉临空港区，占地面积36.33万㎡。总投资460亿元，是全球技术最先进、规模最大、产能最高、尺寸最大的液晶显示器面板生产线。主要生产65英寸以上8K超高分辨率液晶显示屏，设计产能12万片/月，该生产线将引领大尺寸超高清显示新时代。
华星光电t4项目作为国内第一条主攻折叠显示屏的6代柔性LTPS-AMOLED显示面板生产线，武汉华星光电t4项目的进展情况备受关注。
华星光电6代（1500x1850mm）柔性LTPS-AMOLED显示面板生产线项目，即武汉华星光电二期（t4）项目，项目总投资额350亿人民币，设计产能4.5万片玻璃基板每月。主要采用面向最高端面板产品的柔性基板、柔性LTPS制程、高效率OLED、柔性触控及柔性护盖等先进技术，生产3~12”高分辨率柔性和可折叠式智能手机用显示面板，达产后年均销售额将超百亿元。
2018年，武汉新芯12英寸集成电路生产线扩建二期项目，规划总投资17.8亿美元，建设自主代码型闪存、微控制器和三维特种工艺三大业务平台，计划用5年时间把武汉新芯建设成中国物联网芯片领导型企业。
翰博高新材料（合肥）股份有限公司拟新建翰博集成电路及半导体显示核心材料产业园项目，总投资50亿元，规划用地390亩，新建有机发光半导体（OLED）制造装置零部件膜剥离、精密再生及热喷涂项目、OLED OPEN MASK（掩膜版）制造项目、再生晶圆项目。
其中，OLED项目主要从事OLED、LTPS相关生产设备、冶具、MASK等配套部件的精密再生业务。预计可实现年销售额8亿元，实现利润3亿元；OOM项目主要从事OLED OPEN MASK、FMM FRAME及CVD MASK掩膜版的研发、制造和销售业务。预计可实现年销售额13亿元，实现利润5亿元；再生晶圆项目主要从事12寸再生晶圆制造业务。预计可实现年销售额8亿元，实现利润3亿元。整体项目建成达产后，预计可实现年销售额29亿元，实现利润11亿元。
