一、项目简介：

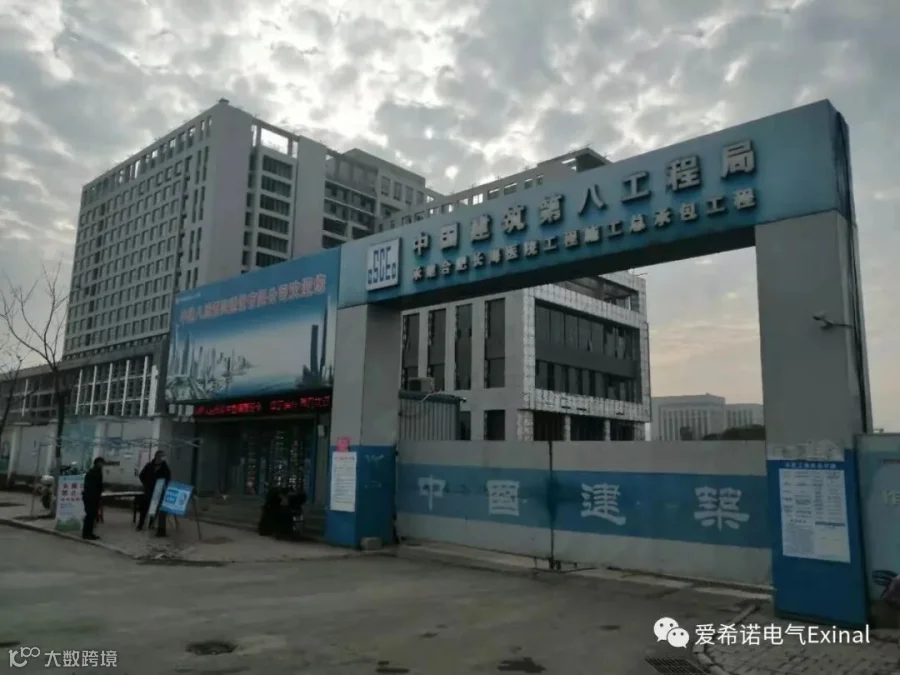

合肥长海医院是经安徽省卫生健康委员会批准设置的一所集医疗、急救、教学、科研、预防、保健、养老为一体的三级综合性医院，更是重点民生项目。医院设立院士工作站，并与中科大合作，积极推进在合肥长海医院设立中国科技大学临床医学中心的筹建工作。长海医院合肥分院建成后，将充分对接上海长海医院总院的医疗资源，成为安徽又一优质医院。
二、产品配置方案：
根据项目实际需求，本项目采用两段进线母线弧光配置方案。本方案适用于6-35KV配电系统，具有节省成本、施工便利、能够完成对母线监测和保护的特点。
典型配置图：
三、产品简介：

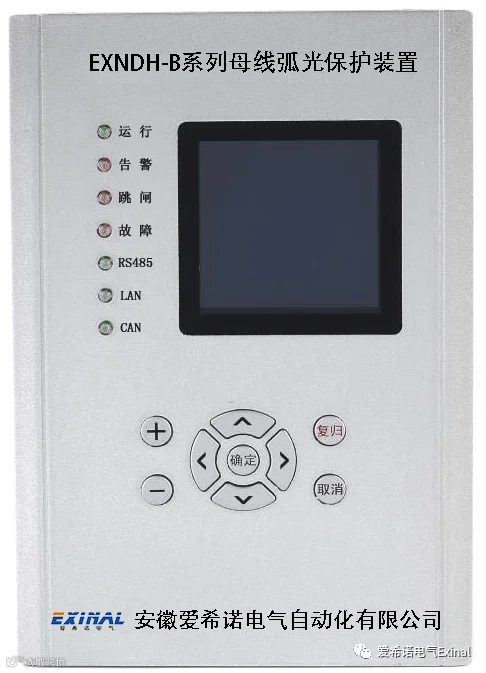

1、主控装置与扩展单元：弧光保护功能的判断逻辑为保护电流、零序电流和弧光多判据。EXNDH系列产品在原有三相保护电流的基础上增加了零序电流判据。因此当任何一段的母线电流异常，同时检测到弧光产生，保护就会发出跳闸信号。根据设定装置也可以输出额外的跳闸信号用于跳开联络柜。母线弧光保护主机可以最多接入16路弧光监测点。每一个弧光监测点都可以单独设置相应定值参数。
当项目中弧光探头需求量过大时，母线弧光保护也可以作为扩展功能使用。通过出口及继电器配合，实现多路弧光的检测和动作。与此同时可以将故障点数据上送给后台系统进行相应的定位。
2、弧光采集：弧光传感器是探测弧光的光感应元件。目前主流的弧光探头主要有三种：电弧光探头，白光弧光传感探头和紫外电弧光传感探头。其中紫外电弧光传感器感光能力最强，也是最能有效感应开关柜内部电弧紫外线光。对可见光不受干扰和影响。
紫外电弧光传感探头，是针对弧光光谱特性，采用特殊光学材料、高分子共混掺杂工艺、光学透镜技术设计的，可过滤掉可见光干扰的弧光探测传感探头。紫外电弧光探头可以快速检测到超过240度范围内发生的电弧光，并通过光纤传入控制设备，实现毫秒级别快速切断故障，避免引发严重后果。

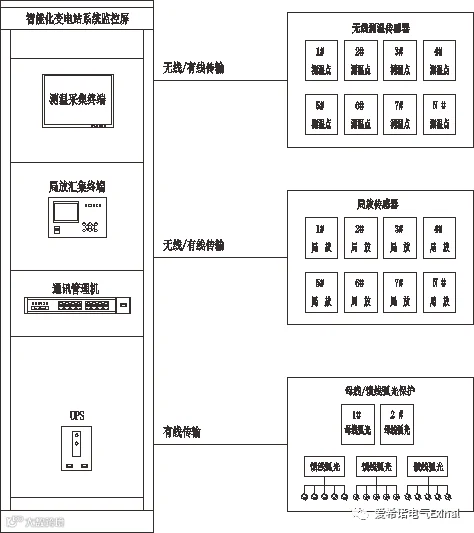

3、智能变配电综合在线监测系统：弧光保护系统可与微机保护、局方、测温结合组成一套完整的智能变配电综合在线监测系统
EXNDH系列智能电弧光保护：智能智能电弧光保护应实时上送遥测数据（母线电压、进线电流）、遥信量（开关量状态、弧光探头状态）、SOE事件、并且可以事件远程遥控功能。通过RS485串口通讯方式与通讯管理单元连接。
EXN230M系列微机型弧光保护：代替传统继电保护，对开关柜进行常规进出线等保护之余，还可以进行本柜的弧光监测和保护，并且可以采集单个开关柜的遥信量及遥测量的监测，实现远方控制分合闸的功能。
EXNZK局放在线监测终端与局放汇集终端进行无线通信，监测的数据内容包括：两种原理监测的局放最大值、局放平均值、放电次数以及装置的剩余电量，局放汇集终端再将上述信息发送给通讯管理单元。
EXN27-RW系列无线测温终端进行无线通信，监测的数据内容包括：开关柜各个区域的温度及状态。对开关柜系统进行实时监测和报警输出。
