硬核科普----电气连接

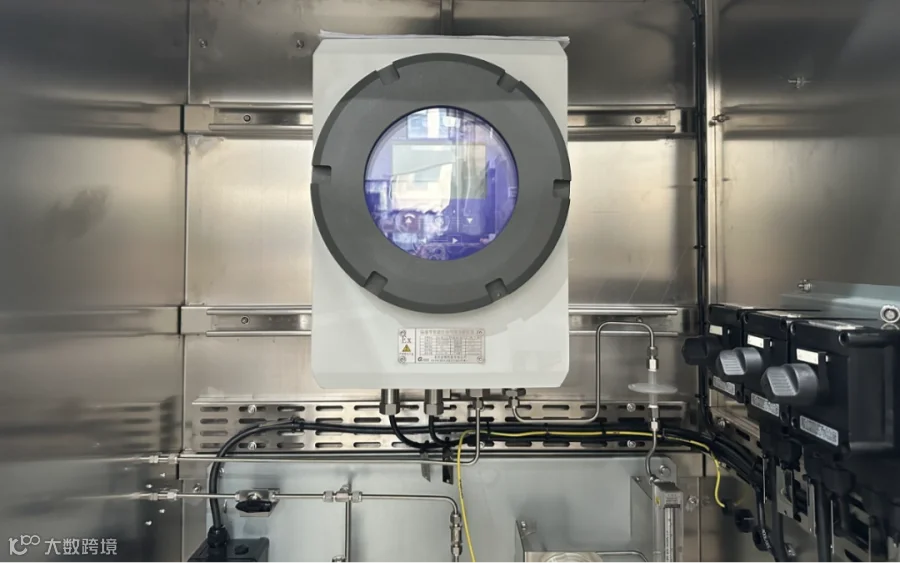

仪器外部:提供保护接地的端子。

仪器内部:提供用于外部连接的电气接口。

*交流电源输入:85V~264V，频率47Hz~63Hz

*4路模拟输入(AI):4mA~20mA

*4路模拟输出(A0):4mA~20mA

*2路数字输入(DI):开关接点或NPN集电极开路(0C)

*3路数字输出(D0):继电器常开(N0)接点。5A/250VAC/30VDC，10A/125VAC

*3 路总线接口:2路RS485，1路CAN

*2路网线接口:Ethernet

电缆---注意：

*与仪器连接的电缆应为完整的单根圆形电缆，

      1.与接线端子连接的导线，建议线径大小(单芯线、多芯线、绞合线):

       电源线:0.5mm²~4mm²

       信号线:0.3mm²~1.5mm²

      2.与仪器保护接地端连接的导线:单芯线或多芯线 4mm²

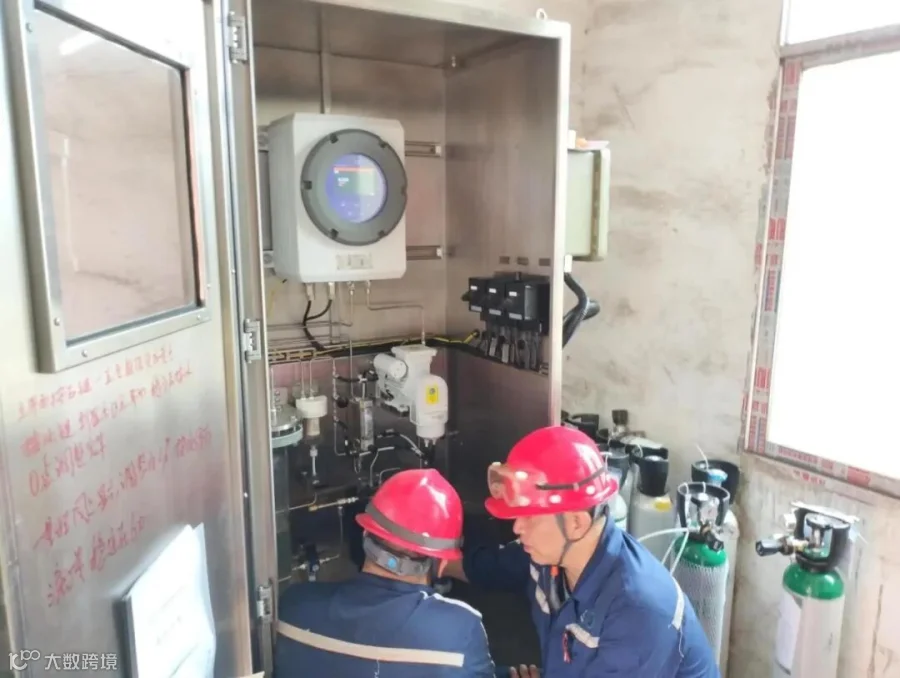

连接电气---注意：

1.电气连接之前，仪器必须断电，仪器与外部设备的所有互联线为非供电状态。

2.需要时，在电源电缆和信号线中安装断开装置，以能断开仪器的所有电连接。

3.必须首先连接仪器保护接地端，再进行其他电气连接。

4.将电源线、模拟信号线、数字信号线、数字开关信号线相互分开。

仪器保护接地端与本地接地系统可靠连接之后，参照“操作手册电气接线端子”进行电气连接。

(1)将电缆的各导线分别与接线端子板上对应的接线端子连接，直至完成所有电缆连接。必要时，可松开接线端子插头的固定螺钉，拔出插头，接好导线后然后将端子插头插回接线端子座内并旋紧固定螺钉。

(2)检查并确认所有电缆连接正确无误。
