产品介绍
RB-TemTV-L型炉内⾼温红外摄像系统是运⽤于⾼温环境的特种闭路电视设备，采⽤压缩空⽓和循环⽔冷却的⽅式。红外成像探头可直接伸⼊炉内观察炉内⼯件运⾏、物料熔化和⽕焰形状等状况，可⼴泛应⽤于冶⾦、电⼒、⽔泥、化⼯、机械等⾏业。
产品特点
采⽤红外图像传感器，探头具备⼀定的穿透粉尘和烟⽓的能⼒；
继电器报警输出；清晰的视频图像，数字⽹⼝输出；
可在恶劣的⾼温环境下伸⼊炉内拍摄；
在超温、⽓压低、断电等情况下，摄像头可从炉内⾃动退出；
⽆杆⽓缸的回缩装置减⼩了系统的尺⼨和重量；
探头⻓度可根据炉壁厚度定制，探头保护罩需⽔冷到探头前端；
温度测量范围250℃-1800℃ (测温功能为选配项)。
技术参数
探头⻓度和视⻆
探头⻓度：450mm-1100mm（其他⻓度可定制）
观察⻆度⽅式：直视0°
⻆度视野：100°×79°
镜头接⼝：CS
聚焦和光圈：⼿动可调
电极炉设备系统选型
RB-TemTV-L ：直视观察
压缩空⽓要求
⽓体压⼒：≥0.4MPa
⽓体流量：≥20m³/h
⽓体温度：<35℃
⽓体质量：⽆尘、⽆油、⽆⽔的清洁空⽓
使⽤条件
耐温: 最⾼达2000℃
冷却系统: 压缩空⽓和⽔冷
传动装置: ⽓动式⽆杆⽓缸
供电: 220VAC/50Hz
冷却⽔要求
⽔⼊⼝压⼒: ≥0.3MPa
⽔流量: ≥1m³/h
| 相机规格参数 | |
| 固态红外传感器30fps，可输出实时图像 |
|
| 具备一定的穿透粉尘和烟气的能力 | |
| 支持ONVIF(profile S/profile G),CGL ,PSIA,ISAPI,GB/T28181和EHOME协议接入 | |
| 支持10M/100M/1000M自适应网口 | |
| 支持BMC模拟输出 | |
| 电源供应 | AC24V±10%/DC24V±10%/PoE |
| 工作温度 | -30℃~60℃ |
| 功耗 | ＜30W |

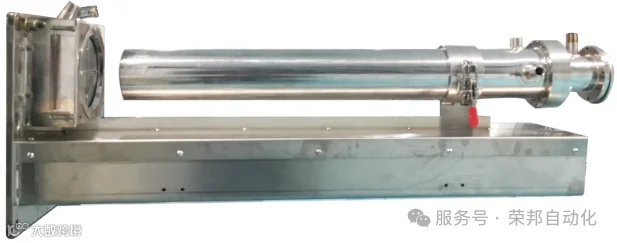

带有回缩装置的炉膛相机系统
⽓动回缩结构包括:⽓缸、导轨、安装⽀架。回缩控制系统采⽤继电器控制，在冷却⽓压⼒低、超温、断电的情况下，回缩装置可⾃动退出炉膛，以保护摄像机系统。

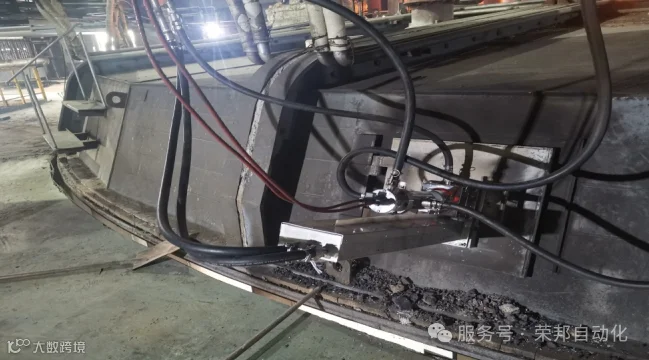

现场安装图/应用案例👇
电极炉--电石炉，矿热炉，炼钢电弧炉
冶金--加热炉
玻璃--熔化池
电力--锅炉（燃煤或燃气锅炉）
垃圾焚烧炉
生物质锅炉
