1、三星未公开过的保护膜……
2、对于保护膜，你了解多少？
3、浅析保护膜属性及应用
01
三星电子在可折叠手机上增加了目前并未公开保护膜，引起业界很大的关注。
据了解，此前在智能手机上采用的代替盖板玻璃的膜材料是透明PI膜。随着三星显示在透明PI膜上增加了新的保护膜，对该产品的供应链和竞争公司的可折叠显示屏开发战略变化，引起了业界的高度关注。
根据近期显示行业消息，应用于Galaxy Fold的保护膜有SG Hitech/SKC/三星SDI参与。该保护膜被称为HCAF（Hard Coat Anti-Fingerprint）膜。此前，业界认为透明PI膜是位于显示屏最上端的膜，而实际上HCAF膜才是位于最上端的膜。
HCAF膜有保护显示屏免于物理性冲击，完善透明PI作用的功能，并具有改善识认性的功能。可实现玻璃特有的光滑和干练的感觉与质感，弥补了透明PI在审美上存在的不足。
业界认为，该HCAF膜采用的是在另外Hard Coating（硬涂布）的PET膜上，进行防指纹（AF）涂布后，贴上光学用透明接着膜（OCA），与透明PI进行最终结合的形态。
市场调查公司分析称，HCAF膜的制作过程为：在SKC的PET膜上进行SKC Hitech&Marketing的硬涂布处理后，再进行SG Hitech的防指纹涂布，下端贴附三星SDI的OCA，最终与PI膜结合的过程。
透明PI和HCAF最终结合的作业由中国厂商伯恩光学（BL Crystal）负责。
伯恩光学主要负责智能手机玻璃盖板（Cover Glass）加工。苹果是伯恩光学的最大客户，供应了苹果iPhone和Apple Watch一半以上的物量。伯恩光学具有丰富的玻璃盖板加工经验，因此也参与了Galaxy Fold的生产。
显示行业对于应用于Galaxy Fold上的HCAF膜的结构将会对竞争公司产生的波及效果非常关注。
这是因为，虽然能弥补透明PI膜的缺陷，但新的膜结构增加到显示屏上会对整体的折叠结构产生影响，设计上也会产生相应变化。BOE等正在开发可折叠显示屏的竞争公司是否会导入类似的结构也是业界关注的事项。
02
那么关于保护膜，你对它的了解有多少呢？细心的小膜君给大家科普下。
01
保护膜材料结构
基材：是胶体的载体，实现保护膜防刮，隔离、防物等保护作用的主体，一般为以下塑胶材料：PET、PE、PP、OPP、PVC、PI、PEN、PEEK。
胶体：粘结基材和被贴物，主要有四类胶质：a. Acrylic；b.silicon；c.PU；d.Rubber；
离型膜：保护胶体，防止其污染，粘尘。一般为PET材质，也有部分保护膜没有离型膜，在基材上表面做一层离型涂层；
涂层：各种保护膜涂层状况同胶体材料和保护膜功能有关，不尽相同。
02
基材材料特性介绍
PET：目前市场应用较多，属聚酯薄膜，材质较硬，耐刮，易冲切，透光性好，耐温150c。
PE：材质柔软，易拉伸，不抗刮，耐温70c，一般同微粘性EVA共挤形成自粘膜，静电保护膜一级网纹膜材质为PE，食品行业用的保鲜膜以及打包用的藏绕膜也为PE材质。
PP：学名聚丙烯，最早使用在市场上保护膜，现在应用很少，一般塑料袋为PP材质。
OPP：材质较硬，单轴拉伸，平行拉伸方面易发生撕裂，有一定阻燃性。
PVC：材质柔软，厚度较厚，透光性差，日久会发黄出游，含有CL，现不被使用。
PI/PEN/PEEK：耐温260C，用在高温制程中，价格较高。目前，业内应用较多的是PET和PE材质基材。
03
胶体材料特性介绍
Acrylic：亚克力胶，透光性好，耐水、耐老化，耐低温性能差，在低温性能差，在低温-15c环境下，胶会硬化，高温下或时间久了胶的粘弹性稍差，用手去刮容易掉粉，不易冲切，排气性差，易于贴合面产生气泡，价格较低。
Sillicon：不溶于水和任何溶剂，吸附性能高，排气速度快，热稳定性好，化学性质稳定，有较高的机械强度，不容易掉粉，抗高低温（-50c-250c），耐臭氧和紫外线，粘性随时间变化，温度变化很小，透明度稍低，有吸水性。价格较高。
PU：聚氨酯，坚韧耐磨，耐紫外线。主要在日本市场应用。
Rubber：橡胶，粘性比较稳定，宽容性比较大，同不同表面粘性相当，目前市场上应用的比较少。目前，业内一般应用采用Acrylicx系和Silicon系。
04
涂层材料特性介绍
离型涂层：表面活性物质，一般为磷酸酯及其衍生物，胶类或者有机硅类化合物。
接着涂层：常用的接着涂层为氯化聚丙烯，纤维素衍生物，环氯树脂，聚酰胺树脂、水溶性三聚氰胺树脂，有机肽类化合物。
如非极性基材PE、PP，可以采用化学处理，电晕处理，臭氧暴露，UV照射，火焰处理，等离子处理使其表面极性化而增加接着力。工业上一般采用电晕的方式。
硅胶类保护膜一般采用接着涂层增加基粘力，无离型涂层。亚克力胶类保护膜基材采用电晕处理，离型涂层一般为硅油。
03
保护膜(protecting film)：使被保护的产品在生产、加工、运输、贮存及使用过程中不受污染、腐蚀、划伤、保护原有的光洁亮泽的表面，从而提高产品的质量及市场竞争力的一种薄膜 。
保护膜适用范围
适用塑胶制品：电话机、手机塑胶镜片、ABS、PP注塑制品、PVC板材、压克力板、仪表板

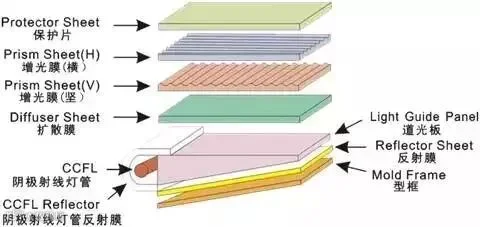

适用液晶系列：LCD液晶显示器、背光板、EL电致冷光片、导电薄膜开关、触摸屏、彩色电脑显示器的表面保护。
适用装饰板材：不锈钢板、铝合金、铝幕墙、钛金板、塑钢板、陶瓷、聚脂板材等产品表面保护。
适用五金产品：电脑机箱外壳、镀锌板、铁板冲压 、电脑烤漆板、磨沙PC铭板、印刷和喷漆件表面保护等。
适用装饰板材：玻璃绘画、喷沙、雕刻等保护，代理FK网纹系列保护膜。
适用丝印印刷：PVC、PC、铝板、铜板等金属、标牌表面保护。
近年来，在我国经济快速发展的背景下，保护膜行业得到了快速发展，已经形成了广东、浙江、江苏等几个主要的生产地基。
就地区分布来讲，主要分布在广东的深圳、东莞，以及浙江和江苏的部分地区，其中以深圳地区最多，占据近80%的厂商和产量份额，目前正在逐步在往华东区域转移，形成华南主要生产中低端，华东生产中高端保护膜趋势。

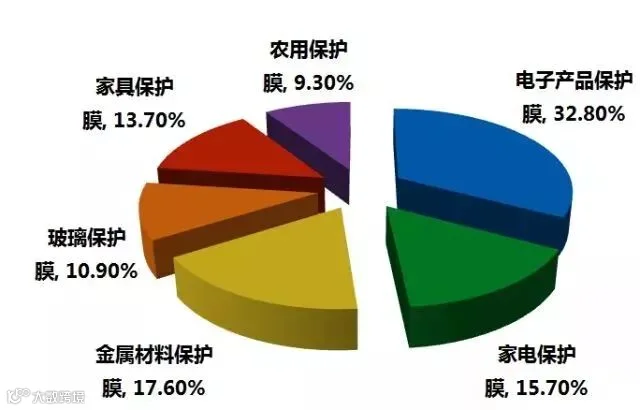

市场综述—应用领域

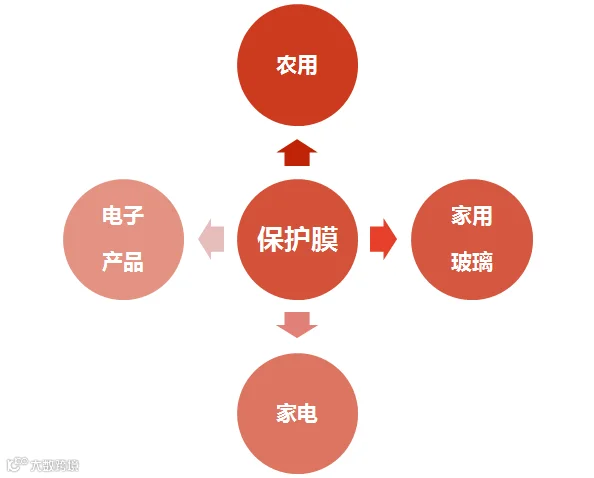

保护膜的分类保护膜产品可以依照市场应用、及所用粘性材料来做分类。且常因应用领域的不同而使用不同的基材。常见的基材包括OPP薄膜、PVC薄膜、PET薄膜、PE薄膜。具体有以下领域：农用、家具玻璃、家电、电子产品等……
设备状况
基础设备：国外（ W&H，日本住友摩登、莱芬豪舍、玛奇等）国内（武汉新中德、广东金明，武汉银丰、中山和美等）
辅助设备：复卷机、分切机、自动称量、自动测厚、过滤器
主要加工方式：吹膜、流延

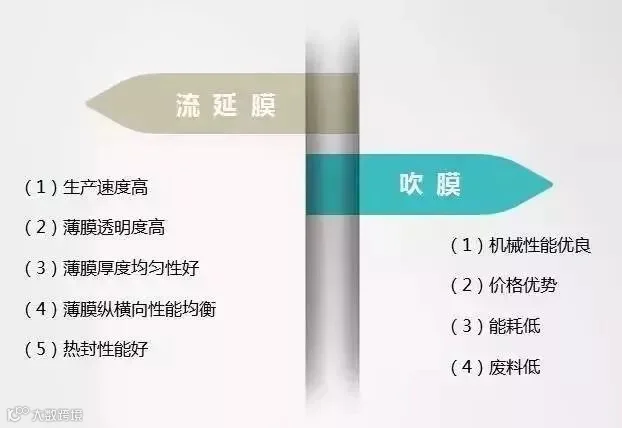

设备状况—流延跟吹膜对比

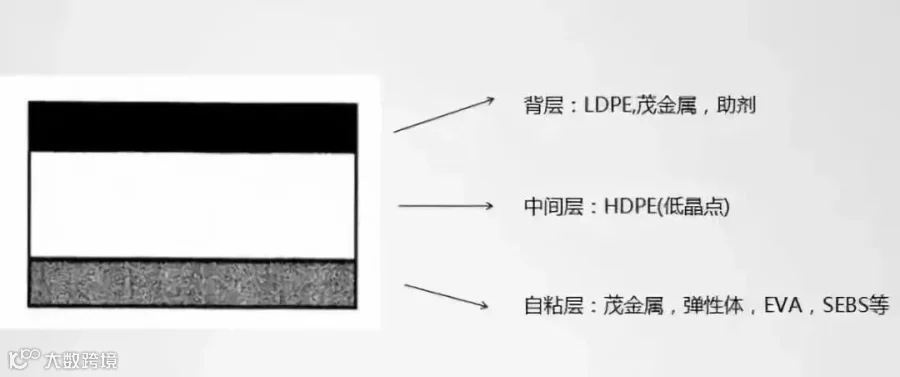

工艺简述—结构
加工类别：上胶型保护膜；自粘性保护膜。
国外的两种加工工艺所占比例分别为上胶型30%、自粘型70%，并且目前呈现的趋势为上胶型不断向自粘型转变。
而中国市场两种加工工艺所占比例为上胶型30%、自粘型70%，并且逐步跟国际接轨，也由上胶型在向自粘型不断的转变。
对保护膜的要求：适当而稳定的粘性；容易撕下；保护膜撕下后无残胶、不留影；长时间贴合后，不可有气泡浮起或翘边；户外使用时需具有耐候性，低晶点。
