台湾科技大学研发出LCD光固化3D打印机超薄光学薄膜

台湾科技大学的研究人员研发出一种超薄光学薄膜，能够提升LCD光固化3D打印机的光质量。这一进展有望将专业级的打印精度带入医疗、工业和消费级应用中原本预算有限的设备中。

光固化3D打印的工作原理是将短波长的光投射到液态光敏树脂上，使其逐层固化。虽然这种方法能制造出光滑且高度精细的零件，但许多平价系统使用的LCD背光会牺牲打印精度。

“基于LCD的液态3D打印常常因背光系统的光角分布不当，而导致表面粗糙或尺寸不准确。”研究团队的负责人、台湾科技大学的林鼎证表示，“我们的目标是在不增加设备尺寸的前提下解决这些问题，从而将打印性能提升到专业级水准。”

薄膜的工作原理

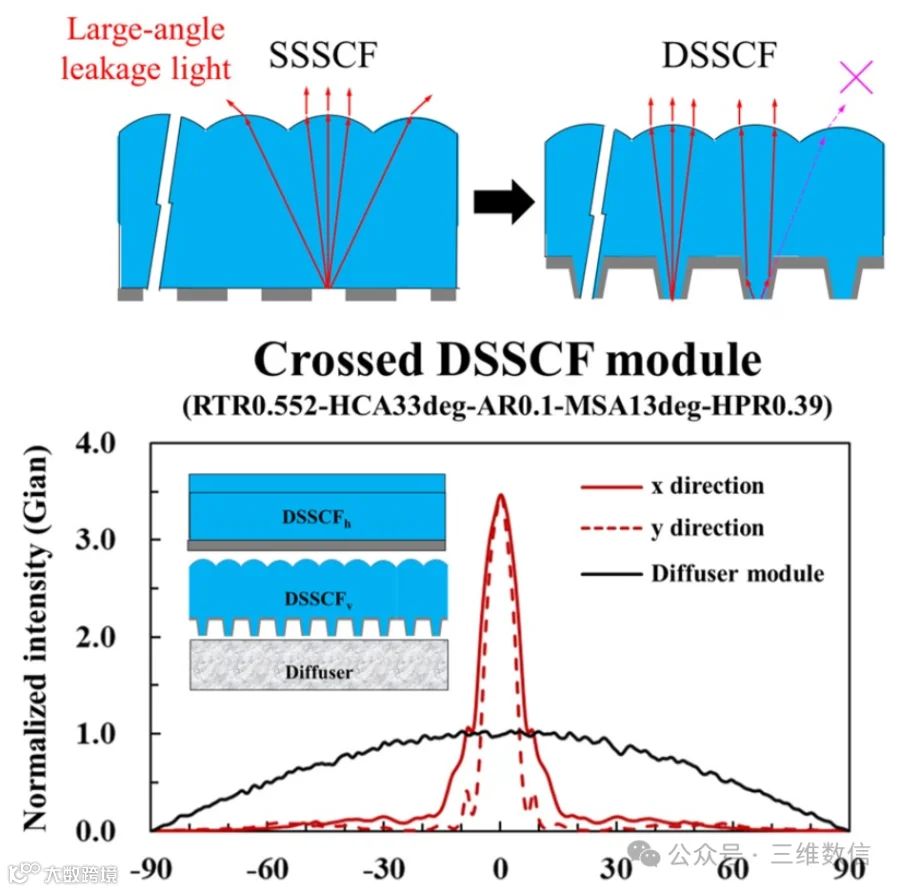

这项研究发表于《光学材料快报》（Optical Materials Express）期刊，介绍了一种可集成到LCD背光模组中的双面结构准直膜。

研究人员利用光学仿真软件，计算了微透镜阵列和梯形微结构的最佳几何参数。这些微结构能同时在薄膜两侧调控光线，在极其紧凑的空间内实现有效的光学校正。当背光发出的光穿过薄膜时，散射的光线被折射并重新对齐，最终均匀地投射到整个打印区域。任何超出逃逸角度的光线不会被浪费，而是被重新引导回高反射的模组中。

“与现有的技术（如笨重的透镜组或老式的单面结构薄膜）相比，我们的双面薄膜更薄、精度更高、成本效益也更好。”林鼎证表示，“这使得微小细节能被准确再现，同时节省了3D打印机内部空间，且非常适合大规模量产并集成到消费级设备中。”

薄膜的实际测试

为了评估薄膜的性能，研究团队搭建了一套基于角度相关光度计的定制测量系统，这是一种能同时捕获光束发散角和光强度分布的专业工具。结果证实，准直性能得到了显著改善，同时光分布高度均匀，验证了设计的有效性。

随后，研究人员将两片双面薄膜与一片扩散片组合，组装出一个完整的背光模组原型。该模组实现了超过81%的强度均匀性，以及低于10°的第一峰值半高宽（FWHM）。这意味着输出的光具有相对定向性而非广泛散射，这正是实现锐利、精确树脂固化所需的条件。

下一步的工作包括减少能量损失以提高整体光利用效率，以及在多个波长下测试该薄膜，以确保与目前市场上现有多种3D打印树脂的广泛兼容性。

缩小平价与专业级树脂打印之间的差距

这项来自台湾科技大学的研究瞄准了树脂3D打印市场中一个长期存在的矛盾：平价LCD系统与医疗、牙科及工业应用所需精度之间的鸿沟。

业界多年来一直从硬件层面尝试解决这个问题。Formlabs的Form4通过在LFD打印引擎中设计60颗LED和准直透镜来处理这一问题，实现超高功率光的均匀面投影——但这一切都内置在一台高端打印机中。

奥地利的In-Vision公司则采取模块化方案，为工业DLP打印机OEM厂商开发了专用的紫外光引擎（如Phoenix），以专门解决光强度和透光问题。其首席执行官Florian Zangerl指出，“我们一直在努力改进投影仪的光学系统，尤其是透光性，因为光强度对客户至关重要。”这两种方法都有效，但它们都瞄准了市场的高端，要么需要购买整台高端设备，要么需要OEM级别的集成能力。

台湾科技大学的方法与众不同之处在于，它直接在光源层面起作用——在光线到达树脂之前就校正其角度分布。如果该技术在大规模应用中得到验证，它可以与现有的硬件进步形成互补，使精度不再那么依赖昂贵的屏幕升级，而是通过一片薄薄的、可制造的薄膜就能在现有系统中实现精确打印。
