当“娇贵”的贵金属遇上“精准”的激光，会碰撞出怎样的火花？
在高端电子封装、航空航天、医疗器件等精密制造领域，金锡合金凭借其卓越的性能，早已成为不可或缺的关键材料。然而，成也特性，败也特性，其独特的性质也为后续加工带来了严峻挑战。今天，就让我们一同探讨，激光切割技术如何以其“神乎其技”的精准，完美驾驭金锡合金，为高端制造开启新的可能。
一、为何是金锡合金？——认识这位“娇贵”的贵族材料
金锡合金，特别是Au80Sn20（金锡共晶合金），绝非等闲之辈。它集多种优异特性于一身：
（1）卓越的导热性：能够快速地将芯片产生的热量传导出去，是高性能半导体器件（如激光器、功率器件）封装的理想选择。
（2）优异的密封性：共晶特性使其在特定温度（如Au80Sn20的278℃）下熔化后能形成致密的焊缝，有效隔绝水汽和杂质，保护核心芯片。
（3）高强度与高硬度：相比纯锡或铅锡焊料，金锡合金机械强度更高，能提供更稳固的机械支撑。
（4）卓越的抗腐蚀性：金元素的存在使其几乎不被氧化，长期稳定性极佳，保证了器件在恶劣环境下的使用寿命。
（5）无铅环保：符合现代电子产品对环保的严苛要求。
正是这些“贵族”特性，让它成为高端电子封装的“宠儿”。但与此同时，它的高硬度、高脆性也会让传统的机械加工方式（如刀具切割）极易产生崩边、微裂纹、材料分层等损伤，导致成品率低下，此外异形切割所需的配套模具也增加了使用成本。

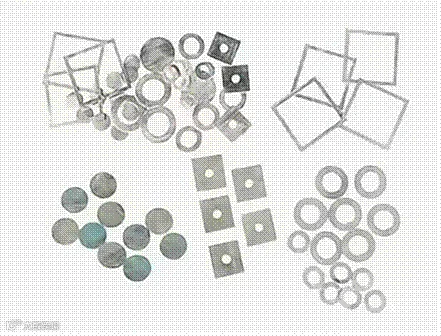

图1 金锡合金
激光切割：驾驭金锡合金的“完美手术刀”
面对挑战，激光切割技术提供了近乎完美的解决方案。它以一种“无接触、高能量、极精准”的方式，重新定义了金锡合金的加工标准。
1. 极致精准，微米级加工
激光束可以被聚焦到极小的光斑（数微米至数十微米），实现超高精度的切割。这对于金锡合金框架、盖板等需要高尺寸精度的元件至关重要，能够轻松加工出复杂、精密的图形，满足芯片封装对精度的极限要求。
2. 热影响区极小，完美保护材料
传统加工方式的热影响区大，容易导致金锡合金熔化、变形或改变其共晶结构。激光切割速度快，能量集中，热量来不及扩散到加工区域之外，从而最大限度地减小热影响区，避免材料热损伤，保留金锡合金原有的优良特性。
3. 无接触加工，无应力无崩边
激光切割是一种“无接触”的加工方式，没有机械应力作用于材料。这对于高脆性的金锡合金来说至关重要，能够从根本上杜绝传统切割方式带来的崩边、微裂纹和分层问题，显著提升产品的良率与可靠性。
4. 切割边缘光滑，无需二次加工
高质量的激光切割能够产生光滑、洁净的切割边缘，无毛刺、无挂渣。这不仅美观，更重要的是减少了潜在的失效点，提升了封装的气密性和长期稳定性，省去了后续的打磨、清洁等二次加工环节，提高了生产效率。
5. 高度自动化，一致性好
激光切割可与自动化系统无缝集成，实现全程CCD视觉定位、自动上下料和批量加工。确保了每一片产品切割的一致性和重复性，特别适合大规模、高要求的工业化生产。

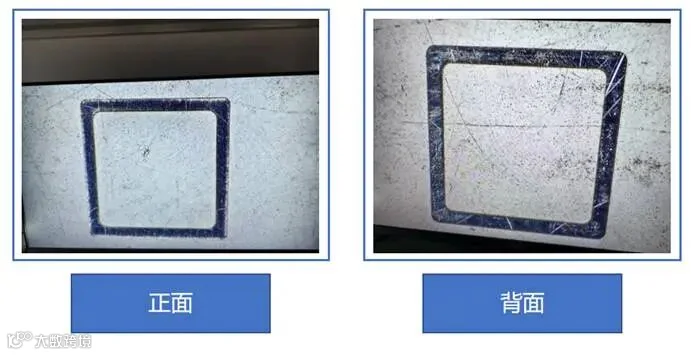

图2 切割后显微镜图片
如图2所示显微镜结果切割无明显碳化，并且质量通过客户验证，不影响焊料性能。
应用场景展望
激光切割金锡合金技术正广泛应用于：
激光器芯片封装：GaAs、InP等半导体激光器的共晶焊与密封。
功率器件封装：IGBT、MOSFET等功率模块的散热基板。
红外探测器封装：MEMS器件的盖板密封。
航空航天及医疗电子领域：对可靠性和气密性要求极高的封装场景。
结语
在精密制造的道路上，材料与工艺的完美结合是推动技术进步的核心。金锡合金以其卓越的性能，奠定了高端封装的基石；而激光切割技术则以其无与伦比的精准与柔和，成功解锁了这种“贵族材料”的全部潜能。
选择先进的激光切割方案，就是选择更高的质量、更高的效率和更强的竞争力。我们致力于为客户提供最先进的激光加工解决方案，助力您的产品在高端市场中脱颖而出。
如果您有金锡合金或其他贵金属材料的加工需求，欢迎随时联系我们，获取专业的技术咨询与解决方案！
关注我们，获取更多精密制造前沿技术分享！
