冬暮客中
宋 王镃
典尽寒衣未得归，
客囊惟有带来诗。
夜深月照回家梦，
怕杀梅花笛又吹。

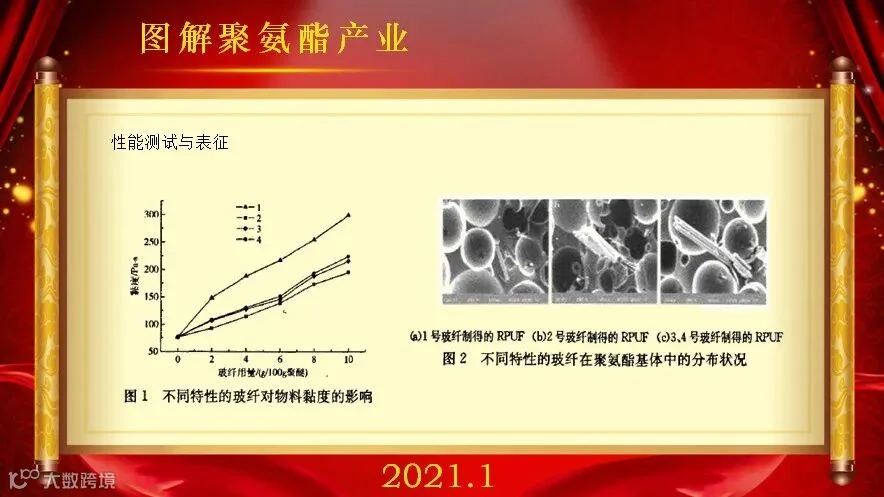

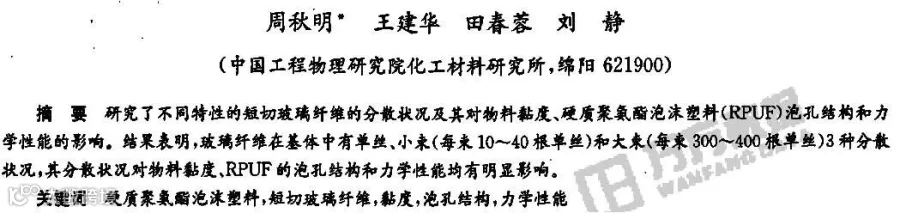

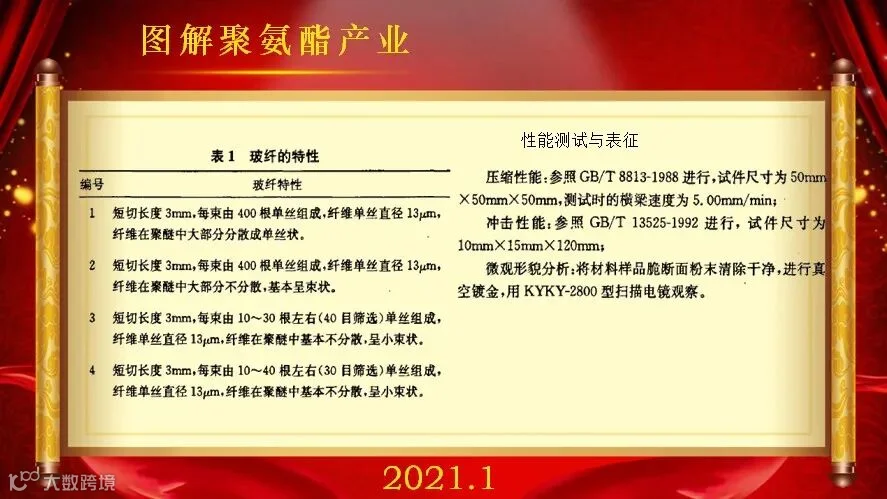

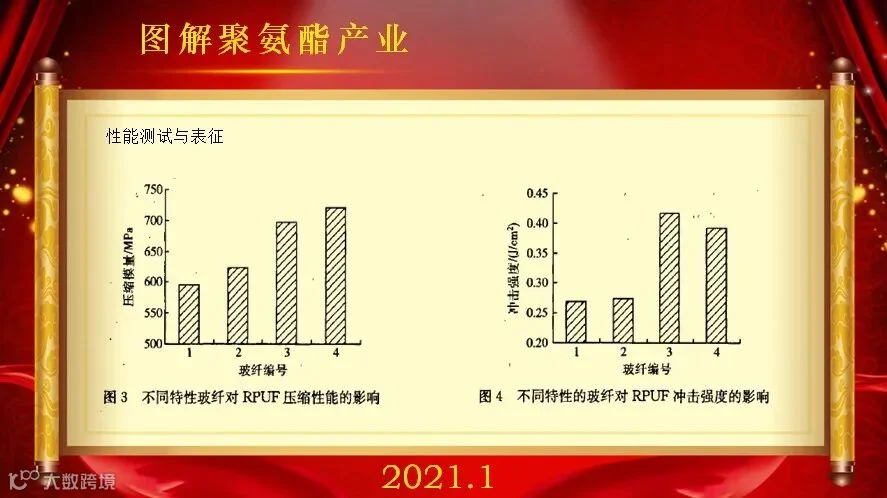

聚氨酯(PU)硬泡具有绝热效果好、比强度大及电学性能、耐化学品以及隔音效果优良等特点，其另一个特点是可以根据不同的使用要求，通过改变配方，调整原料规格，分别制成不同密度、硬度、耐热、阻燃的泡沫制品，因而被广泛用于冷藏设备、石油化工、建筑、车辆、航空、机械仪表等领域作为绝热材料或结构材料。
硬质聚氨酯发泡后，要保证发泡层内各点的密度均匀，附着力要强，腐蚀性要小。
发泡过程中对温度、充入量和发泡时间都十分敏感，因此，发泡过程中除了配方准确外，温度必须恒定，充入量要准确，控制好发泡时间，才能保证发泡质量。

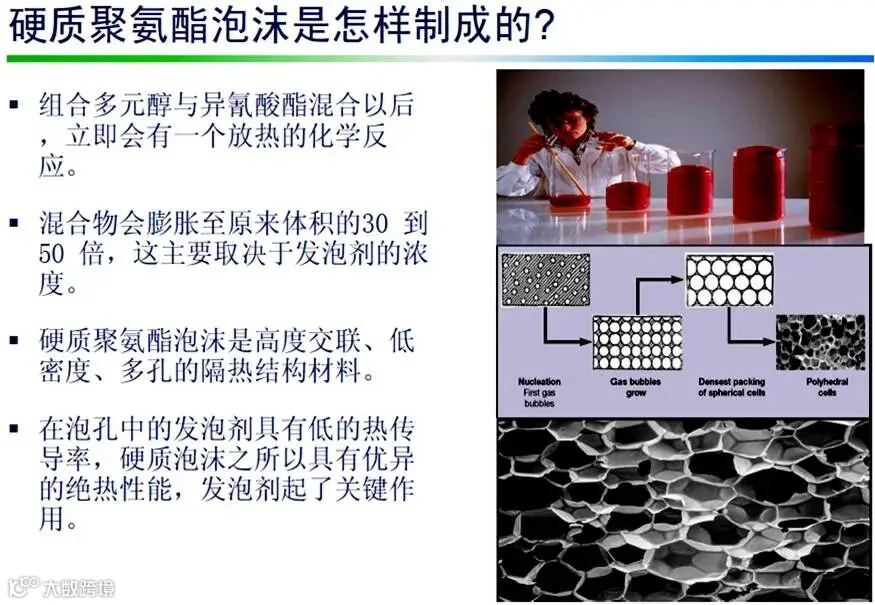

硬质聚氨酯泡沫塑料的生成是比较复杂的化学反应过程，主要反应过程为：混合-乳化-凝胶-固化。
反应速度主要受原料的种类、原料的温度、环境温度、混合方法等的影响。而发泡时间对发泡质量有很大的影响，因此要严格控制。

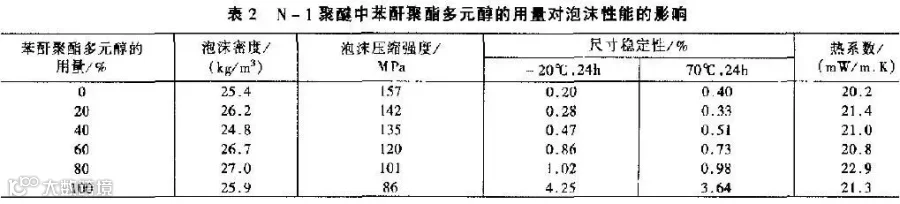

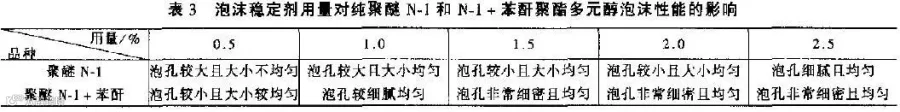

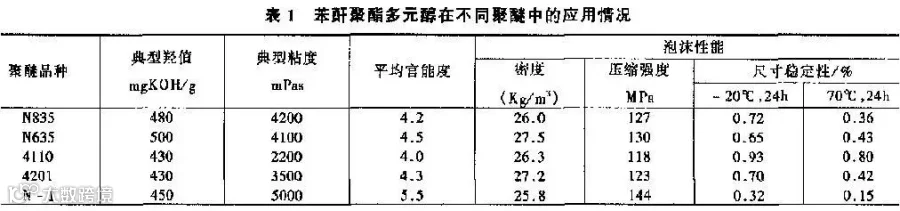

以苯酐聚酯多元醇与聚醚按1：1比例所制得的泡沫可达到普通聚醚所制成的泡沫性能，而尤其以高官能团聚醚N一1所制成的泡沫性能最佳；有苯酐聚酯多元醇参与所制成的PU硬泡，其泡沫稳定剂使用量比纯聚醚的可以少用1％左右。

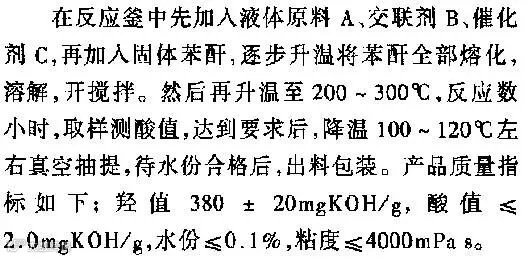

苯酐聚酯多元醇的制备-骆光平（文章作者）
基础配方(质量份)苯酐聚酯多元醇：20～60；聚醚多元醇：80～40；匀泡剂：1．0～2．0；催化剂：1．5～2．5；发泡剂：20～35；异氰酸酯指数：1．05～1．15。
发泡实验按照配方将苯酐聚酯多元醇、聚醚多元醇、匀泡剂、催化剂、发泡剂称好搅拌均匀，再按比例称异氰酸酯，用搅拌器快速搅拌数秒，随后倒入模具中使其发泡，待泡沫熟化彻底后测定其性能。
1年1张，100年北京。
来源：罕见老照片（ID：hjlaozhaopian），作者：德兰，图来源网络，版权归原作者所有
100个中国最难读的地名
43.山西隰县的隰，读为xí。隰指地势低洼而潮湿的处所。
来源：古典书城
论文· 摘要

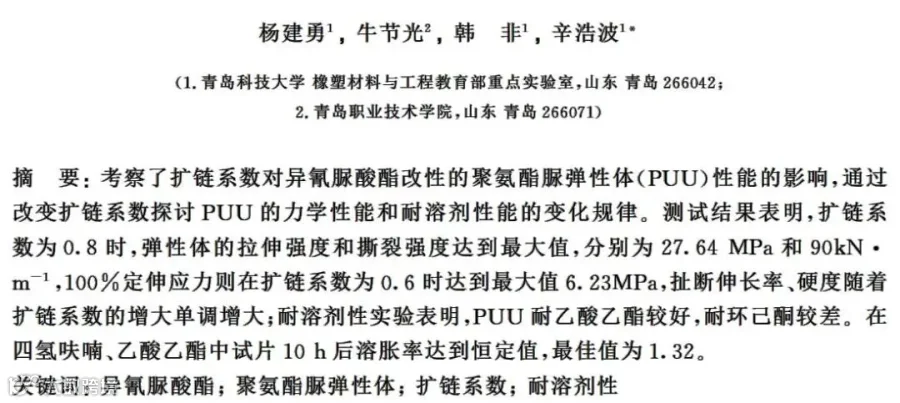

扩链系数对异氰脲酸酯改性聚氨酯脲弹性体性能的影响
免责声明：本（微信）公众平台所载内容为本公众号原创或网络转载，部分图片来源网络，转载目的旨在传播专业知识，转载内容归原作者所有。如涉及内容或者图片的版权或其他问题，请与我们联系，本平台查核属实后将在24小时内删除，不承担任何法律责任。转载内容为作者个观点，不代表本公众平台赞同其观点和对其真实性负责。
点
阅读原文了解更多
