人生七十古来少，前除幼年后除老。中间光阴不多时，又有炎霜与烦恼。—《一世歌》
明 唐寅
阅读 · 看点

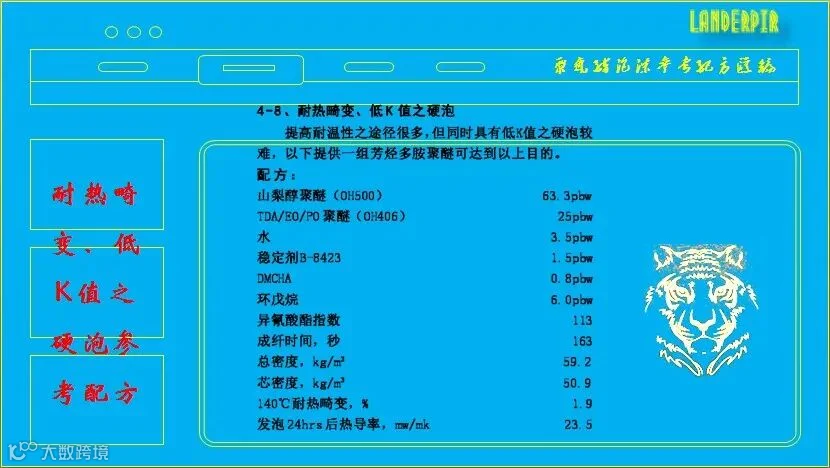

耐热畸变、低K值硬泡配方

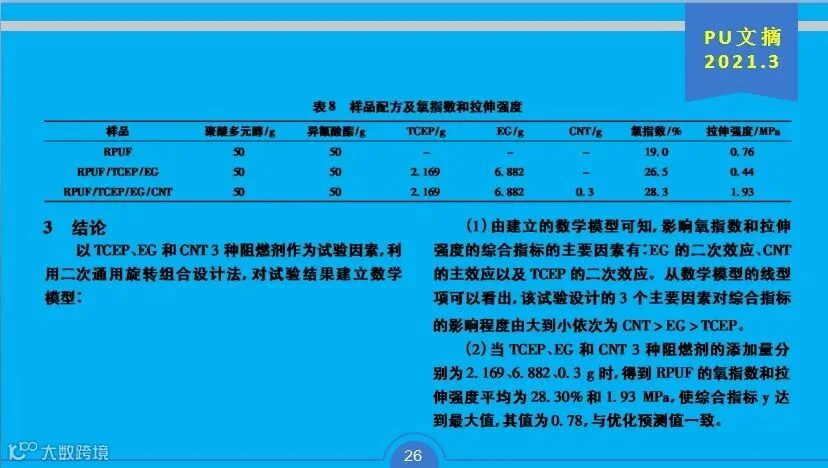

（阻燃配方）二次通用旋转组合设计法
不同添加剂对聚氨酯泡沫阻燃性能的影响

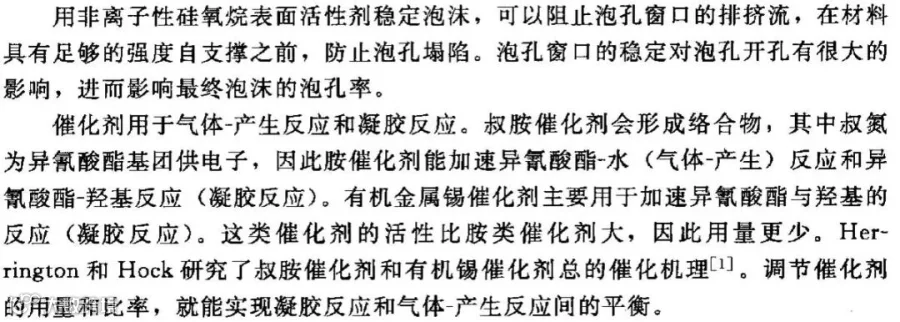

调节催化剂的用量和比率，就能实现凝胶反应和气体-产生反应间的平衡。

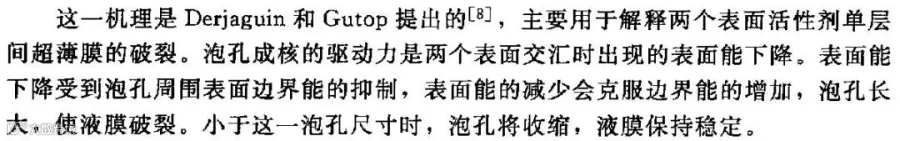

泡孔成核

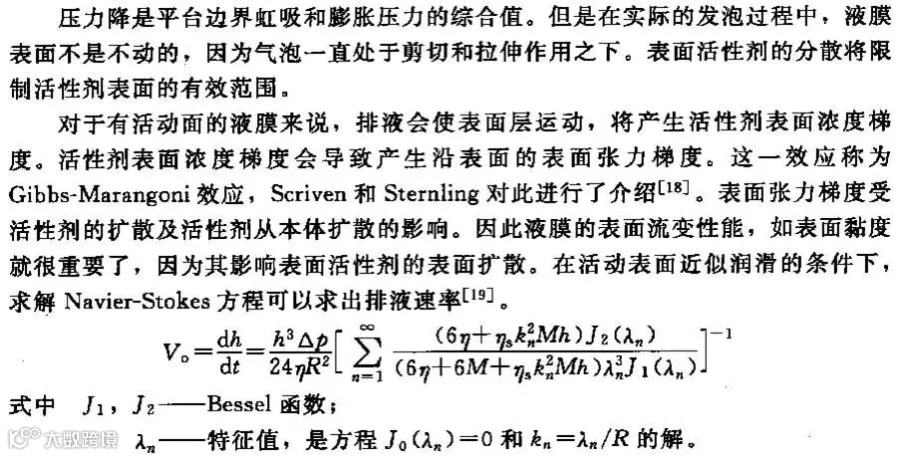

液体排出液膜的速度决定了液膜的厚度和泡沫的密度

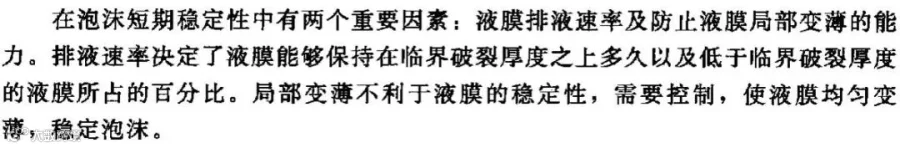

防止局部变薄
生产厂家数目众多，生产规模差异很大，生产工艺也不尽相同。
聚氨酯泡沫是由一定比例的组合聚醚（POL）与异氰酸酯（ISO）快速充分混合，同时注入腔体的夹层间发泡而成型。

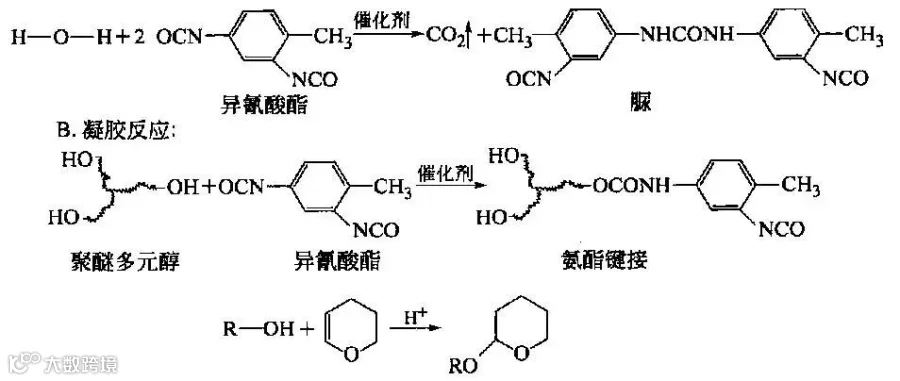

聚氨酯泡沫的成型机理较复杂，主要有三类理化反应：链增长反应、发泡反应和交链反应。聚氨酯泡沫发泡过程主要分为三步：1、气核的形成（乳白时间以前），此时主要是链增长反应和少量的发泡反应；2、气泡的膨胀（乳白时间之后，凝胶时间之前），此时主要是链增长反应，发泡反应，和少量的交链反应；3、泡沫的成型（凝胶时间之后），此时主要是交链反应和少量的发泡反应。
MDI平均官能度在2.3左右，可用于生产高密度硬泡；2.6~2.8，通用硬泡；2.8~3.0，复合泡沫和块状泡沫。
多元醇与异氰酸酯的比例很重要
按羟基与异氰酸根等当量，同时考虑原料中水份所消耗异氰酸酯的量等因素，再另加5%，即异氰酸酯指数是1.05（105传统PUR体系，近来，随着阻燃、环保的提高，指数也逐渐105~120~250~300~400~600，具体根据需求）左右。
PU知识点-成核

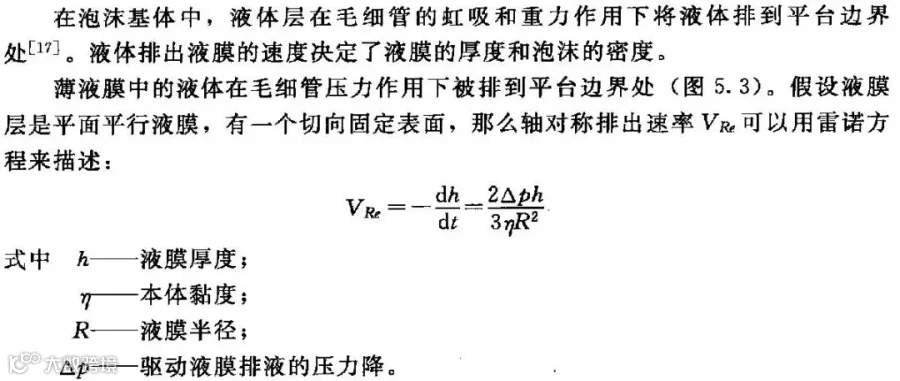

PU知识点-液体排出液膜的速度决定了液膜的厚度和泡沫的密度

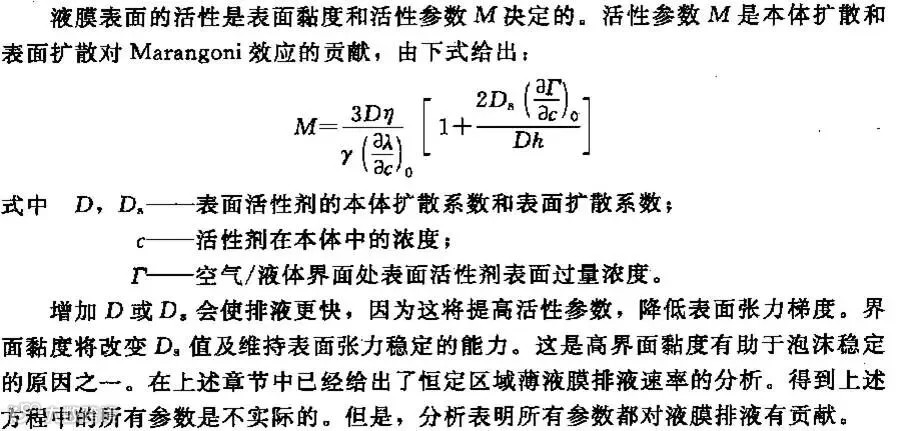

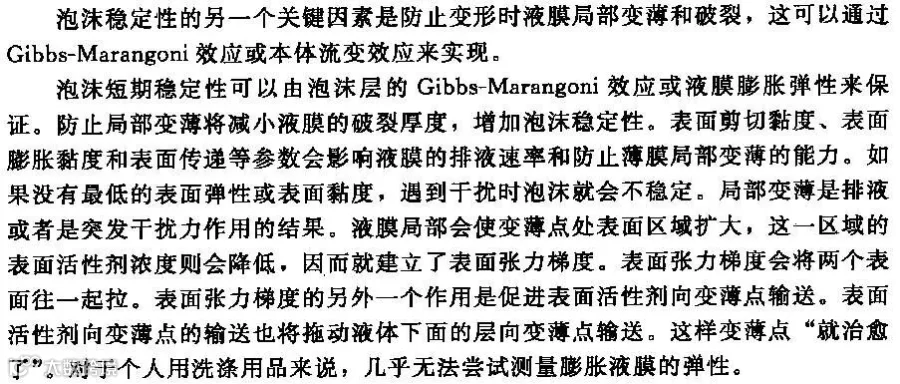

PU知识点-防止局部变薄
于管理者而言，“专心”是一种勇气，敢于决定真正该做和真正想做的工作。
资料来源：精益之光

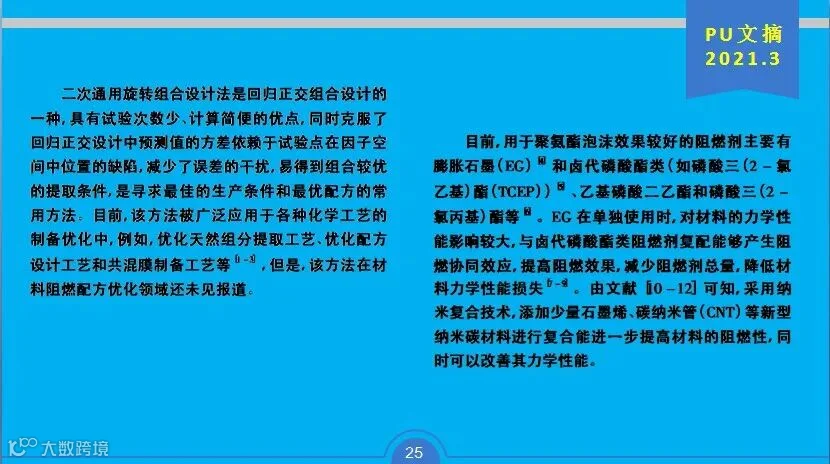

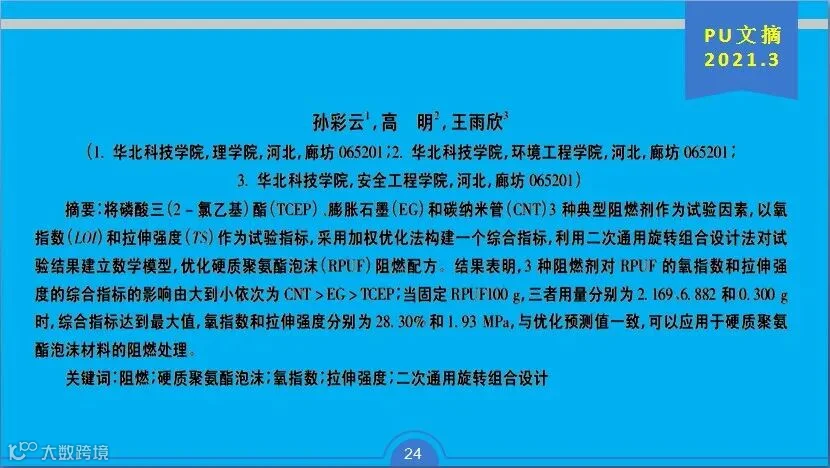

（阻燃配方）二次通用旋转组合设计法
1年1张，100年北京。
来源：罕见老照片（ID：hjlaozhaopian），作者：德兰，图来源网络，版权归原作者所有
100个中国最难读的地名
65.湖南郴州的郴，读chēn。
来源：古典书城

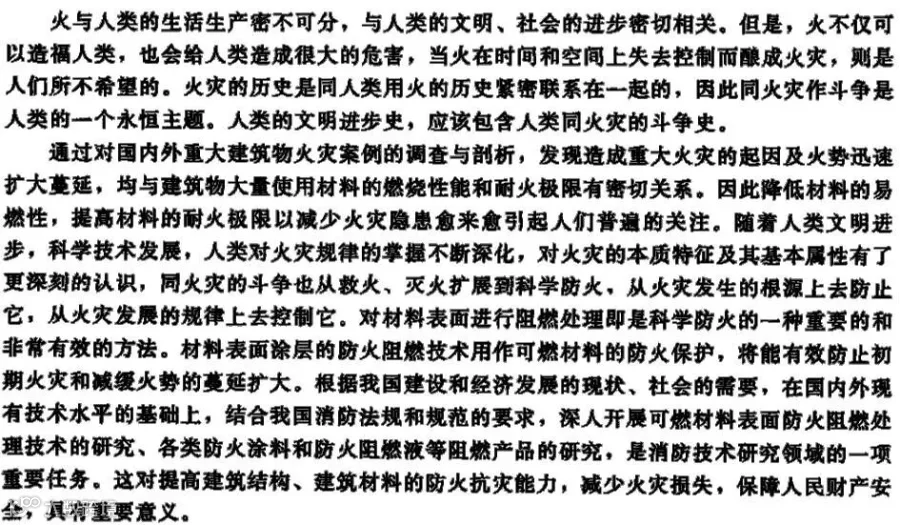

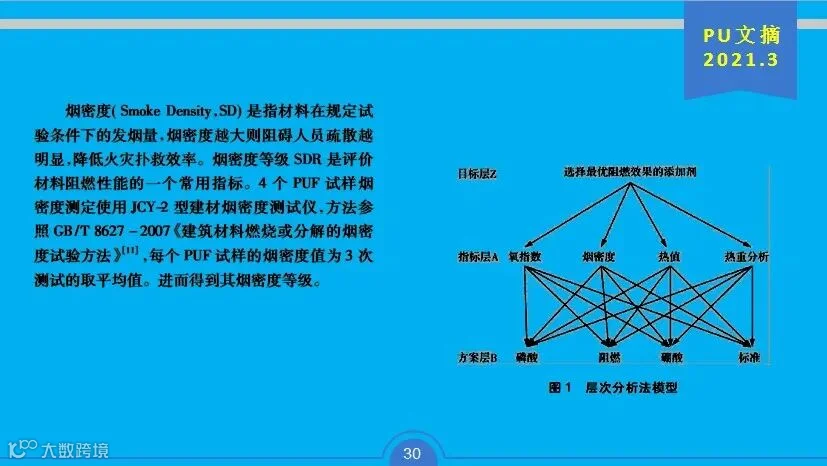

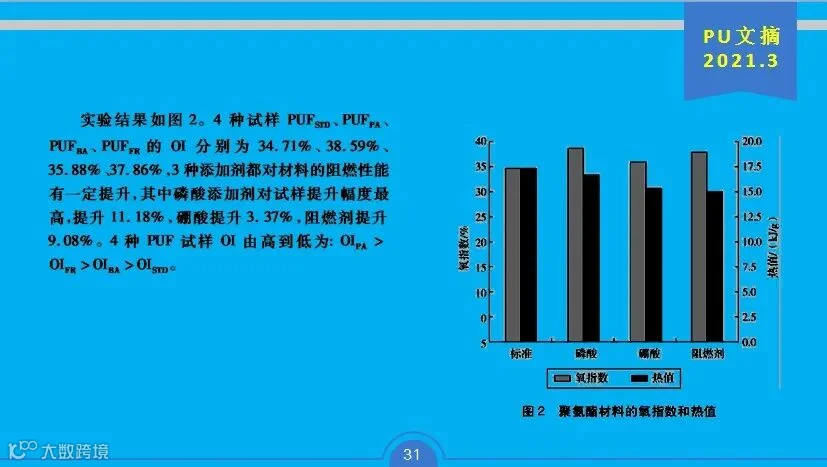

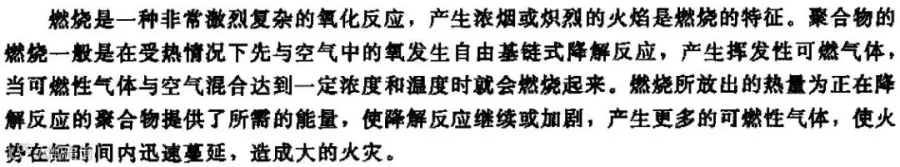

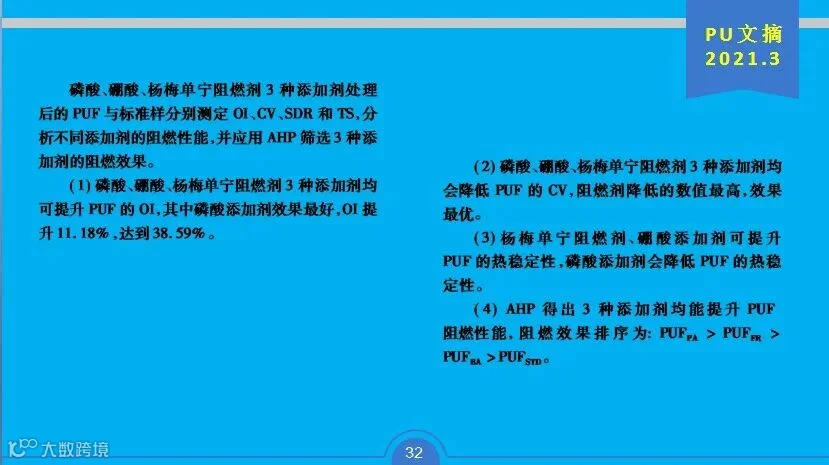

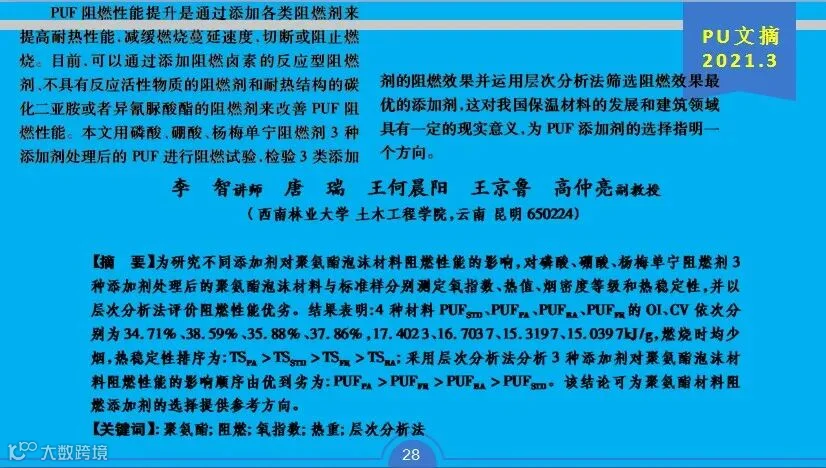

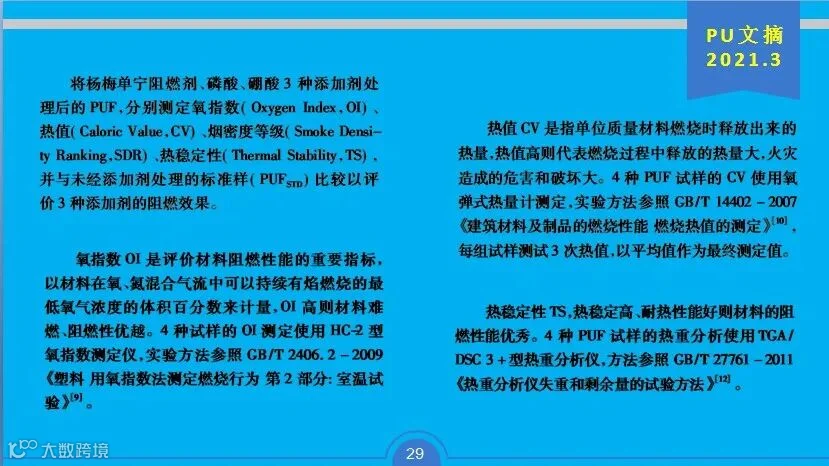

不同添加剂对聚氨酯泡沫阻燃性能的影响
原文：操千曲而后晓声，观千剑而后识器。——《文心雕龙》
译文：掌握很多支乐曲之后才能懂得音乐，观察过很多柄剑之后才懂得如何识别剑器。
感悟：要学会一种技艺，不是容易的事；做个鉴赏家，也要多观察实物，纸上谈兵是不行的。读书要破万卷，下笔才能如有神助。做任何事情，没有一定的经验积累，就不会有很高的造诣。
摘自：每天感悟一句古语（20210324期）
免责声明：本（微信）公众平台所载内容为本公众号原创或网络转载，部分图片来源网络，转载目的旨在传播专业知识，转载内容归原作者所有。如涉及内容或者图片的版权或其他问题，请与我们（后台留言）联系，本平台查核属实后将在24小时内删除，不承担任何法律责任。转载内容为作者个观点，不代表本公众平台赞同其观点和对其真实性负责。
点
阅读原文了解更多
