多孔性是聚氨酯泡沫塑料的主要特征
聚氨酯泡沫塑料有很多不同的分类方式：按照硬度分类，聚氨酯泡沫塑料可分为硬质聚氨酯、软质聚氨酯。按照制作聚氨酯泡沫塑料时不同的发泡方法又可分为模塑、块状和喷涂聚氨酯泡沫塑料等多种类型。
聚氨酯泡沫塑料有诸多的优良性能：聚氨酯有很好的保温隔热作用；它有优越的力学性能；聚氨酯不导电；聚氨酯对一般化学的腐蚀具有良好的抵抗作用；
而且根据不同的需求，可以制得不同密度、硬度、强度的聚氨酯；且聚氨酯的加工成型十分方便。

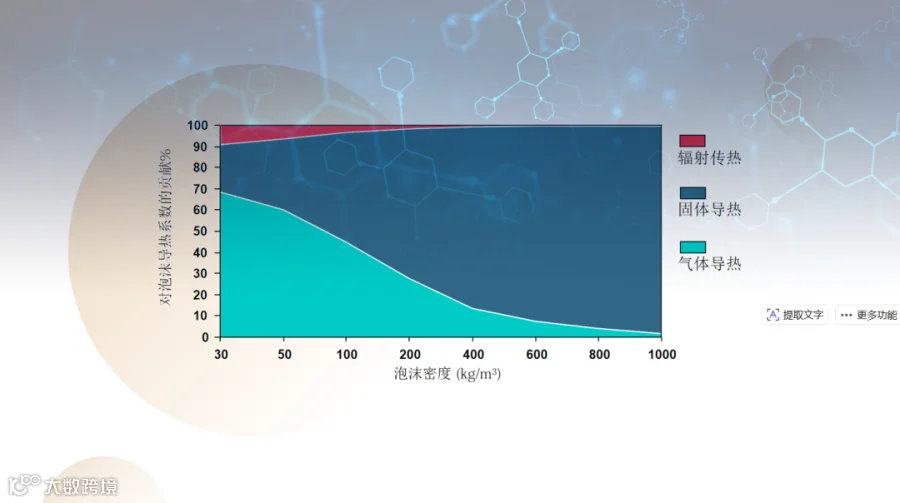

聚氨酯硬泡材料保温性能优越，且力学性能优良，能在较宽温度范围和较高温度条件下承受风力、撞击等各种负载。
硬泡聚氨酯具有一定的韧性，不易产生开裂，具有优良的防水、隔汽性能，是其它保温材料很难比拟的。
聚氨酯泡沫的制作

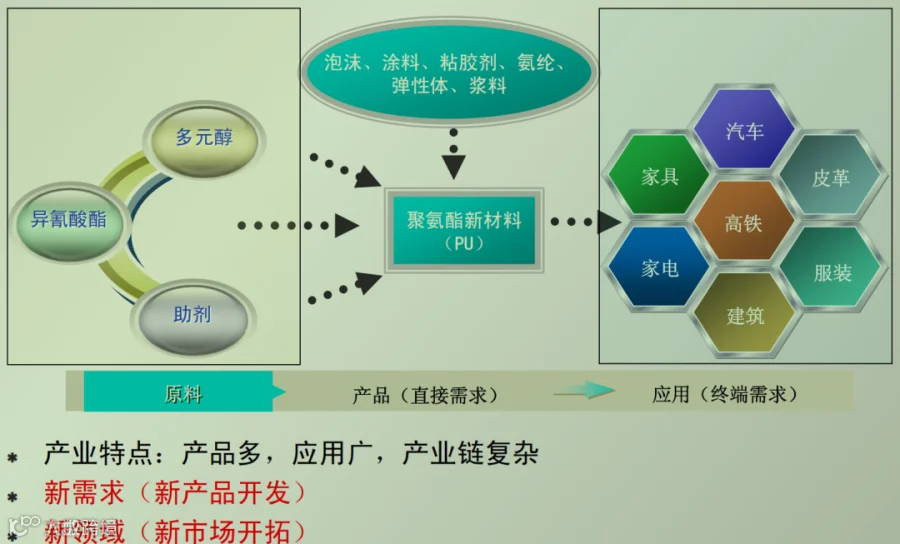

生产工艺、原料配比、原料及其作用
如何制造硬质聚氨酯泡沫
异氰酸酯
多元醇
表面活性剂

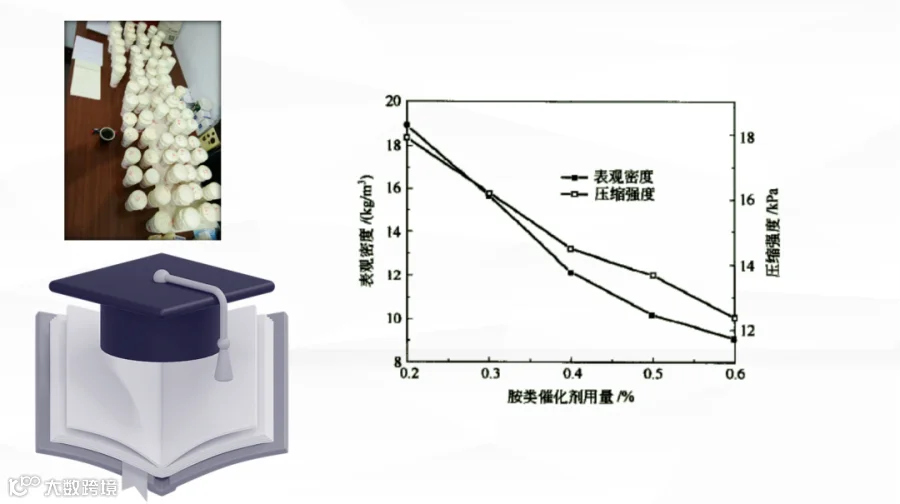

催化剂
水
发泡剂
其它

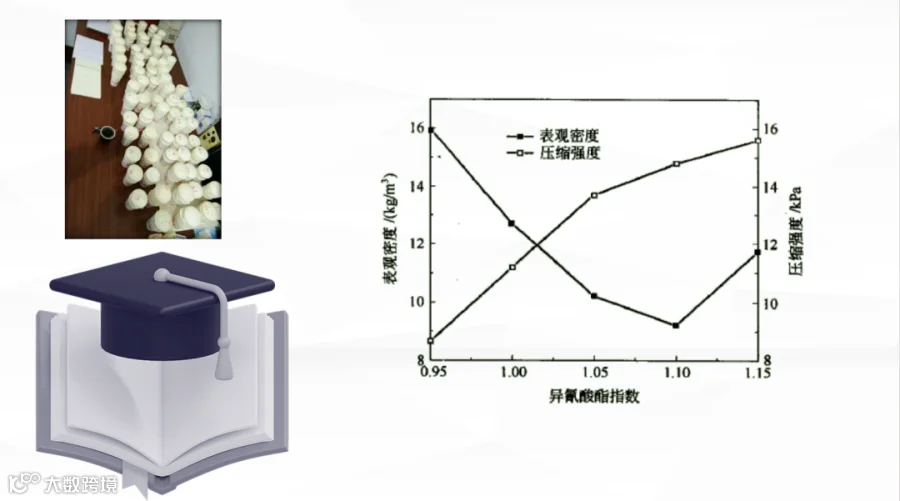

适宜的异氰酸酯指数是确保聚氨酯泡沫材料合成的关键。如果异氰酸酯指数过低（异氰酸酯用量过小），则会引起聚合物链增长不足，或与水反应产生CO2量不足，直接影响到聚氨酯泡沫材料的机械强度和密度等。反之，如果异氰酸酯指数过高（异氰酸酯用量过多），不仅引起原材料的浪费，严重时生成过多的缩二脲与脲基甲酸酯等交联键，影响起泡率与凝胶速率之间的平衡，并使泡沫变脆、变硬。
异氰酸酯过量导致过量的交联键脲键基脲基甲酸酯生产，使得聚氨酯发泡材料的凝胶和发泡反应失衡，凝胶反应过快，密度增加。
聚氨酯的化学结构和聚氨酯的泡孔结构共同决定了聚氨酯的力学性能
聚氨酯的力学性能，主要考虑聚氨酯的泡孔结构（聚氨酯密度、聚氨酯开闭孔率、聚氨酯泡孔孔径）。
二氧化碳
水与异氰酸酯反应得到

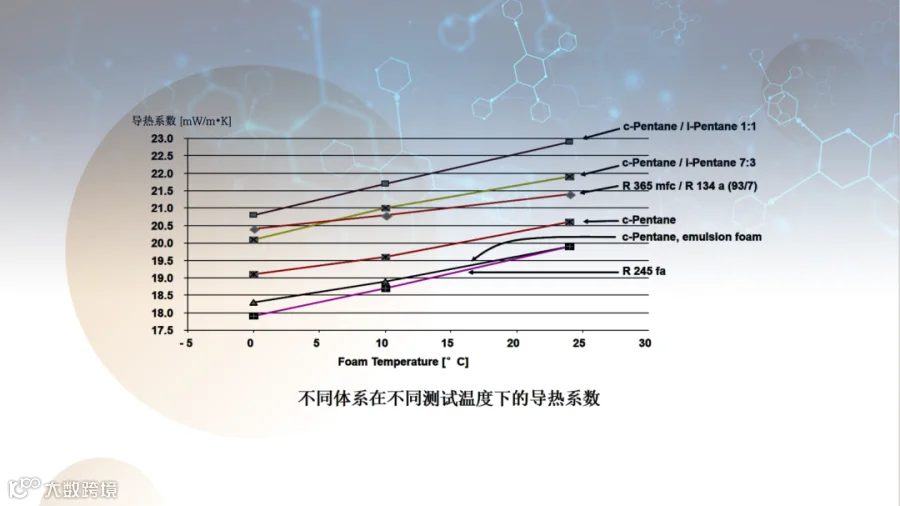

液体发泡剂
在环境温度下是液态
在反应过程中被蒸发
低沸点发泡剂
在环境温度下是气态
过多的发泡剂导致过剩的流动性
过少的发泡剂导致过差的流动性
这些情况都会影响泡沫的密度和性能

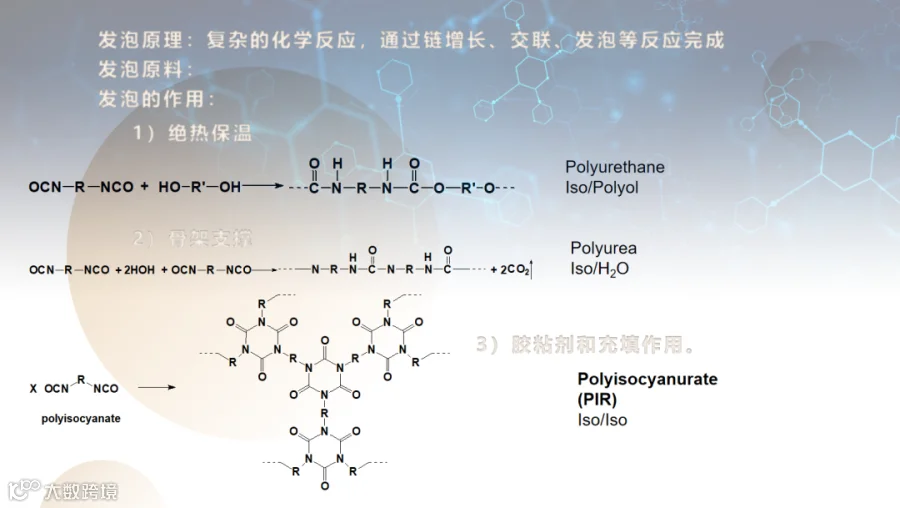

-NCO与OH反应，促进聚合物与分子链迅速增长，黏度快速增加，泡沫网络骨架强度迅速提高。
-NCO与H2O反应，产生CO2，使聚合物体积速速增大，膨胀。
冷链工业应用：满足冷库、冷藏车（集装箱）等在生产效率及产品性能方面的要求，协助客户解决有关节能和使用环保发泡剂等问题。
建筑方面应用：为满足对保温材料提高阻燃性能的要求，鑫悦晟华推出不同异氰酸酯指数的聚异氰脲酸酯系列产品，可根据客户生产线和工艺情况量身定制不同的解决方案。
本公众号是一个学习交流的平台，平台上部分文章为（摘要）转载，图片，均来源于公开资料，内容观点不代表本公司立场，请仅学习参考，并不用于商业目的，如有涉及侵权等，请及时告知我们（后台留言），我们会尽快处理。本公众号拥有对此声明的最终解释权。
点
阅读原文了解更多
