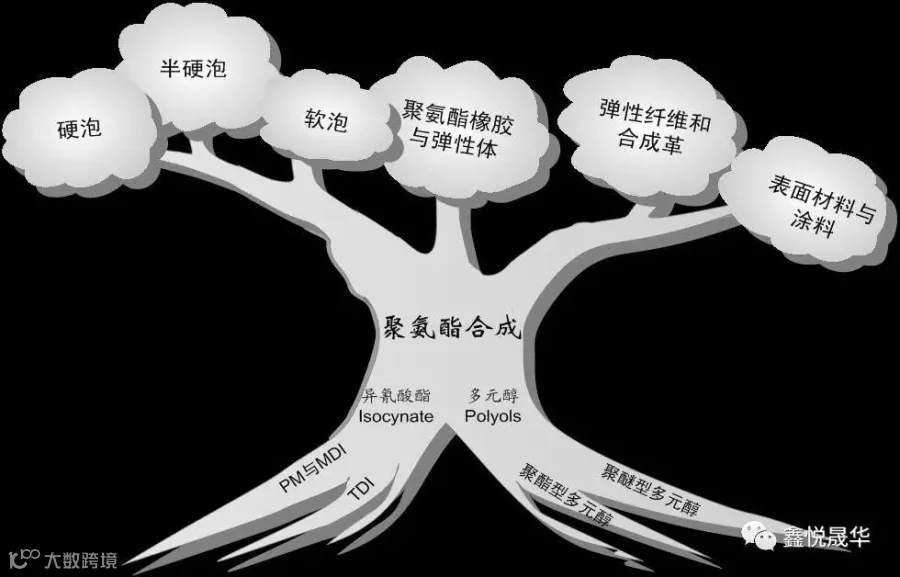

我们通常意义上所说的TDI、MDI、AA等产品属于聚氨酯原料，而不能称为聚氨酯产品。

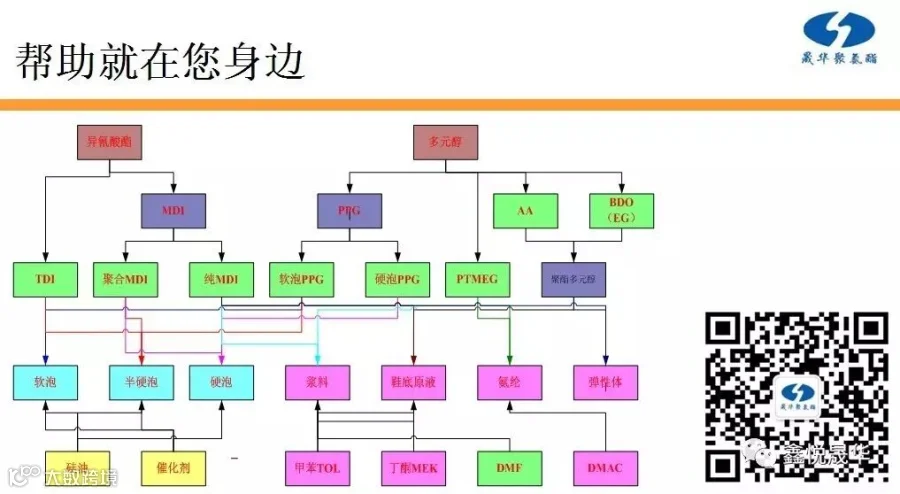

聚氨酯原料主要
包括：异氰酸酯、聚醚多元醇（常用的有PPG、POP、PTMEG等）、聚酯多元醇（由多元醇和多元酸反应生成，常用的多元酸有己二酸，常用多元醇有1，2丁二醇、乙二醇等）、溶剂（常用的有DMF、TOL、MEK
等）、扩链剂（常用的有BDO）以及各种助剂。
异氰酸酯
异氰酸酯是异氰酸的各种酯的总称。若以－NCO基团的数量分类，包括单异氰酸酯R－N=C=O和二异氰酸酯O=C=N－R－N=C=O及多异氰酸酯等。目前应用最广、产量最大的是有：甲苯二异氰酸酯（Toluene
Diisocyanate，简称TDI）；二苯基甲烷二异氰酸酯（Methylenediphenyl Diisocyanate，简称MDI）。
TDI
甲苯二异氰酸酯简称TDI，主要应用于软泡、涂料、弹性体、胶粘剂。其中软泡是最大的一块消费领域，占了70%以上，涂料占了15%以上。
软质聚氨酯泡沫材料在家具、建筑和运输领域有广泛的应用。另外，TDI还可以用于生产硬质聚氨酯泡沫材料、胶粘剂、混凝土密封剂、尼龙-6交联剂、聚氨酯涂料和聚氨酯弹性体中间体。
MDI
二苯基甲烷二异氰酸酯简称MDI，产品可分为纯MDI、聚合MDI、液化MDI、改性MDI等。
纯MDI主要用于生产浆料、鞋底原液、氨纶、TPU和聚脲喷涂等。
聚合MDI主要用于生产聚氨酯硬泡、CASE领域。
聚氨酯硬泡广泛应用于保温行业，如冰箱冰柜、太阳能热水器、保温管道等，同时还可用于生产仿木家具、PU板材等。
多亚甲基多苯基多异氰酸酯
多苯基多亚甲基多异氰酸酯，简称PAPI，或称粗MDI。PAPI实际上是由50％MDI与50％官能度大于2以上的多异氰酸酯组成的混合物。升温时能发生自聚作用。溶于氯苯、邻二氯苯、甲苯等。PAPI的活性
低，蒸气压低，只是TDI的百分之一，故毒性很低。
用于制造聚氨酯硬泡、聚氨脂胶粘剂。也可直接加入橡胶胶粘剂中，改善橡胶与尼龙或聚酯线的粘接性能。
其他异氰酸酯（HDI等）
其他异氰酸酯有1，6-已二异氰酸酯（HDI）、苯二亚甲基二异氰酸酯（XDI）、萘-1，5-二异氰酸酯（NDI）等。后两种产品目前在国内市场应用不多，而HDI因为其耐黄性能良好的优点将替代TDI在涂料
行业广泛使用，目前在一些车用高档漆中使用HDI已相当普及。
IPDI......
MDI生产技术
现有技术：目前全球流行的MDI生产方法基本是以苯胺为原料，经光气法以后再还原形成粗品的MDI产品，再经分馏装置，分离出纯MDI和聚合MDI。

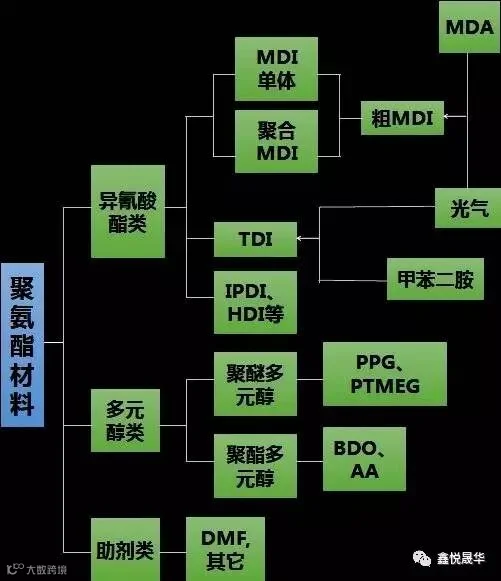

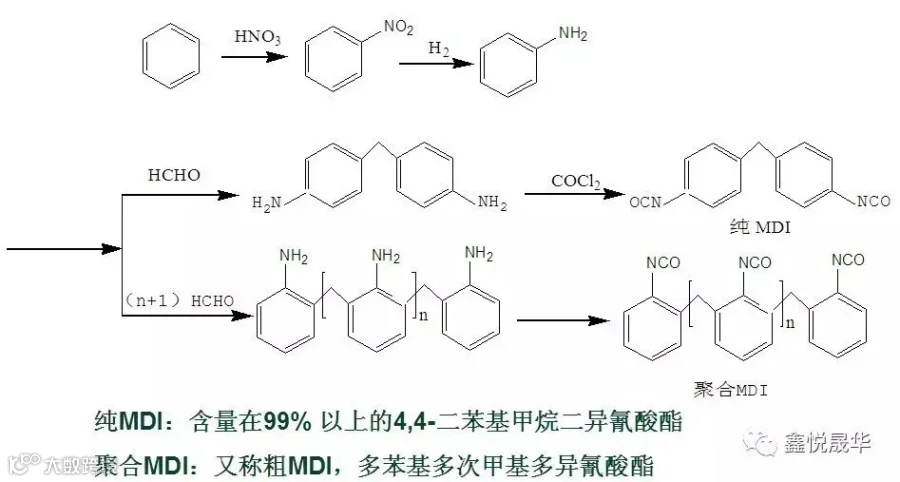

生产流程示意图
最新技术：由于光气其巨大的危害性，所以许多工厂都在积极研制新的合成工艺以取代光气法生产，如碳酸二甲酯法，但是目前这些方法还只是在小试车间内有成功的案例，根本无法应用于大规模的生产。

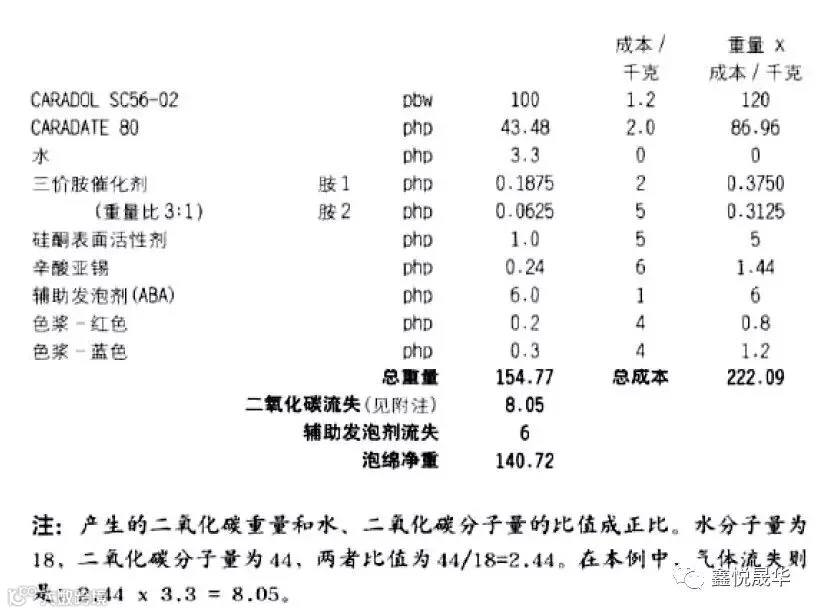

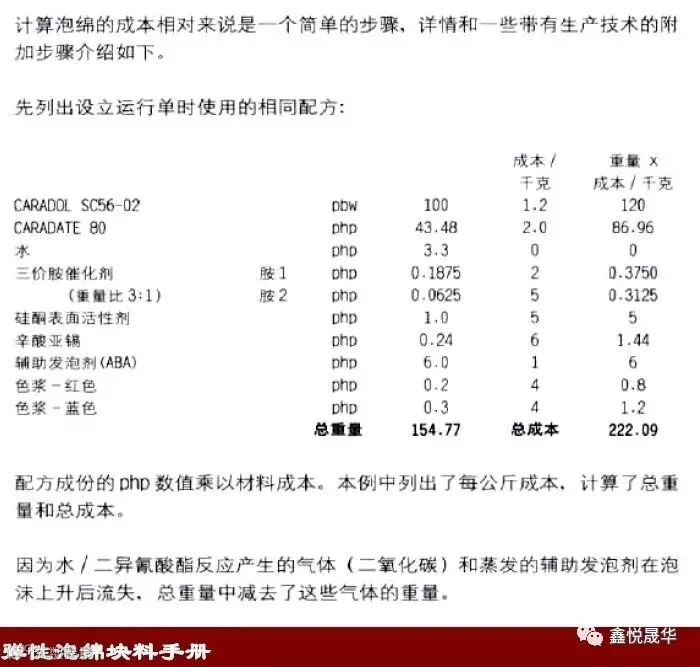

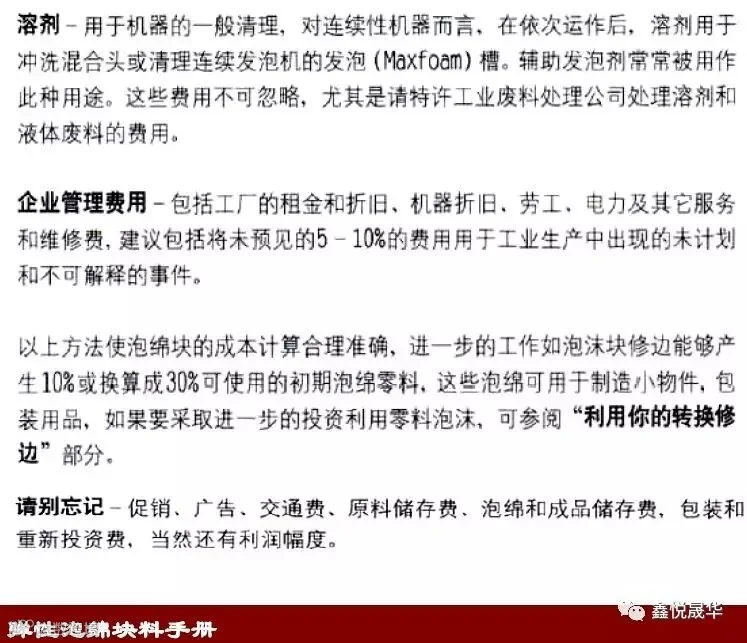

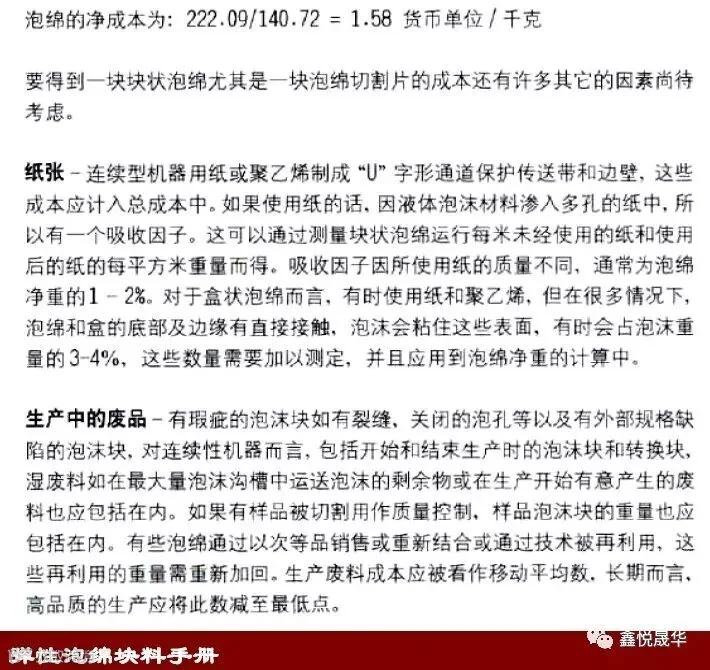

（弹性泡绵）配料成本

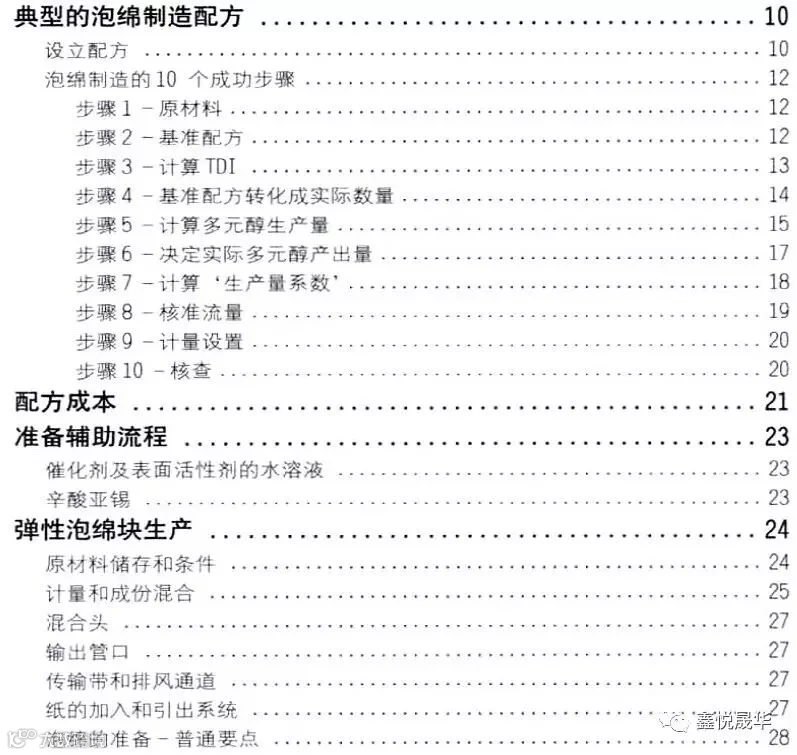

资料来源：《弹性泡绵块料手册》Shell Chemicals

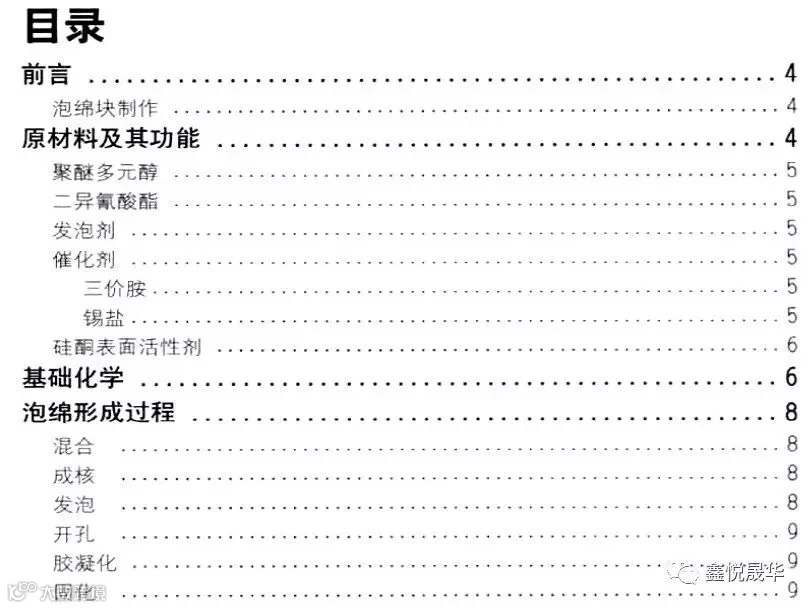

完整版（连载）
辅助流线的准备（待续）
友情提示：《弹性泡绵块料手册》Shell Chemicals，连载，敬请持续关注，更多聚氨酯资讯分享，请坚持关注。欢迎互动交流。
