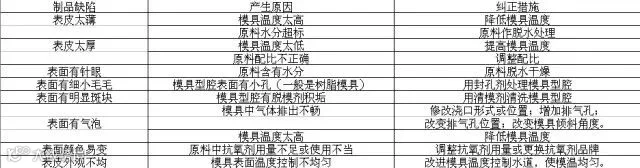

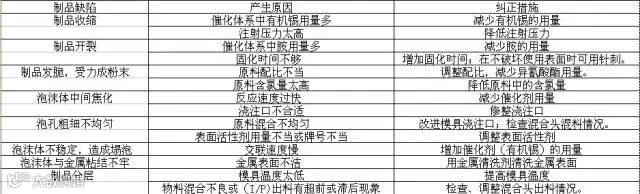

聚氨酯整皮泡沫塑料制品缺陷及纠正措施

聚氨酯整皮泡沫塑料

所谓聚氨酯整皮泡沫塑料,就是内芯为泡沫体而表皮为密实结构的泡沫塑料，与一般半硬质泡沫塑料不同，其表皮是在成型过程中自然形成的。

这种整皮泡沫塑料表皮密度高而内芯密度低。

这种密度分布决定了它具有高的力学性能和较轻的质量,特别是优异的耐冲击及冲击缓冲性能，良好的手感等。

被广泛应用于汽车零部件,如方向盘、护罩、扶手等。

主要原料

异氰酸酯类

聚氨酯整皮泡沫塑料所用异氰酸酯一般为氨基甲酸酯或碳化二亚胺改性的液化MDI。

多元醇

反应中一般采用聚醚多元醇,其分子量为2000~8000。

官能度2~3。

助剂

包括催化剂、泡沫稳定剂、发泡剂、阻燃剂、氧化稳定剂、交联剂、扩链剂、乳化剂等,它们在配方中的用量不大，但对制品的性能影响很大。

催化剂:一般采用叔胺类和有机锡类催化剂。

常用的叔胺类催化剂有三乙醇胺、二亚乙基三胺、三乙胺等。

通常使用二亚乙基三胺;有机锡类催化剂最常用的为几月桂酸二丁基锡。这两种催化剂协同催化反应体系的扩链反应和交联反应。

表面活性剂:表面活性剂在反应体系中起着重要的作用,它通过乳化作用将所有反应组分良好混合,而且使生成的泡沫稳定而均匀,从而决定泡沫塑料的基本物性。常用的表面活性剂为硅氧烷。

交联剂与扩链剂:活泼的低分子量多官能醇类和胺类化合物与异氰酸酯共同使时起交联和扩链作用。

它们影响聚氨酯分子链中的硬段和软段的比例关系，从而影响产品的最终性能。

常用的醇类和胺类物质如MOCA、乙二醇等。

发泡剂:为使制品有密实的表皮，在聚氨酯整皮发泡反应中一般不使用水与异氰酸酯反应释放出的二氧化碳作为发泡剂,采用低沸点的卤代烷烃。

它们在体系中吸收化学反应释放的能量而气化,形成泡孔。

另外还有颜料、阻燃剂等,它们与催化剂、发泡剂、交联剂及主要原料多元醇组成了整皮泡沫塑料反应体系的B组分;改性液化MDI为A组分。
