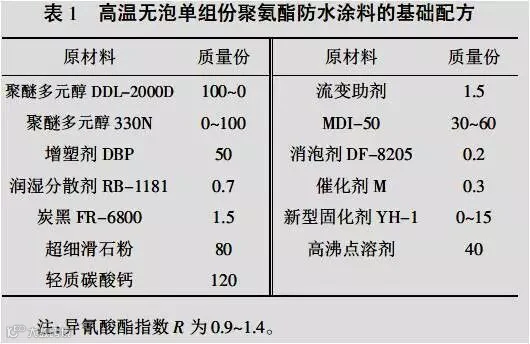

高温无泡单组份聚氨酯防水涂料的基础配方

打破关住自己的门

一个木匠做得一手好门

他给自己家做了一扇门，他认为这门用料实在，做工精良，一定会经久耐用。过了一段时间，门的钉子锈了，掉下一块板，木匠找出一颗钉子补上，门又完好如初。不久又掉了一颗钉子，木匠就换上一颗钉子。后来，又有一块板坏了，木匠就又找出一块板换上。再后来，门闩坏了，木匠又换了一个门闩……若干年后，这扇门虽经无数次破损，但经过木匠的精心修理，仍坚固耐用。木匠对此甚是自豪：多亏有了这门手艺，不然门坏了还不知如何是好。忽然有一天，邻居对他说：“你是木匠，你看看这门！”木匠仔细一看，才发觉邻居家的门一扇扇样式新颖、质地优良，而自己家的门又老又破，满是补丁。

木匠明白了，是自己的这种手艺阻碍了自家“门”的发展。

【启示】：学一门手艺很重要，但换一种思维更重要。行业上的造诣是一笔财富，但也是一扇门，会关住自己。面对全新变化全新的世界，要有勇气、有决心打破关住自己的这扇“无形门”，及时反思和提升自己的“手艺”，这样才能更多看到外面美丽的风景。

聚氨酯（PU）防水涂料是一种化学反应型防水涂料，施工固化前为无定形粘稠状液体，在任何结构复杂的基层表面均易于施工，固化后可形成一层连续、柔韧、无接缝的橡胶防水膜。该材料具有弹性且延伸性好、抗拉强度高、粘结性好、体积收缩小，对基层裂缝伸缩性变形有较强的适应性，耐磨性、耐化学腐蚀性、耐久性良好，整体防水效果好等优点，被广泛应用于建筑屋面、地下室、厕浴间、贮水池、游泳池、地铁、混凝土构件伸缩缝、桥梁及化工厂地面的防潮、防水、防渗等。

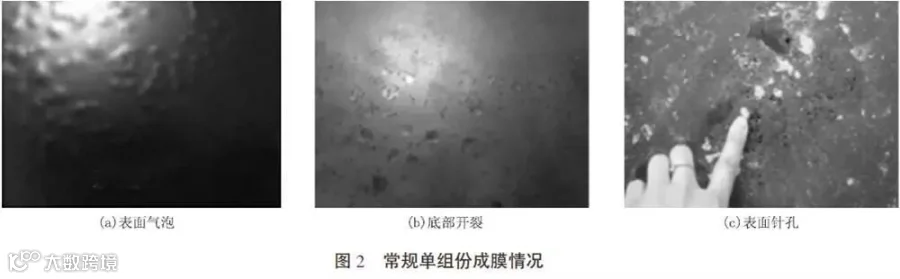

聚氨酯防水涂料可分为单组份和双组份2 种，与双组份相比，单组份聚氨酯防水涂料省去了施工前的配料工序，不会发生计量差错，施工极其方便，即开即用。但单组分湿气固化聚氨酯防水涂料容易因空气中的湿度不够而造成固化时间较长、延误工期，或因湿度较大、温度较高，固化反应产生的CO2 气体来不及逸出导致涂膜表面和截面有针孔、气泡，且光泽度、强度降低，严重影响材料性能。尤其是在炎热的夏季，施工工地的基层温度高达50 ℃，甚至更高，此时湿气固化的弊端最为明显。

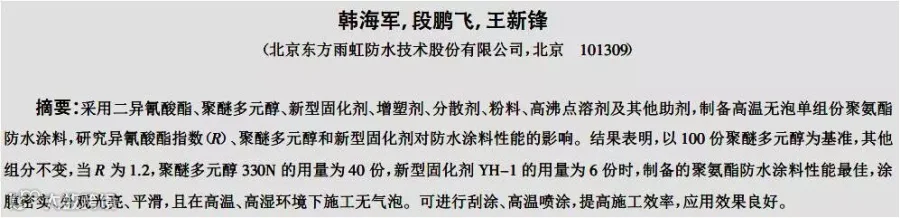

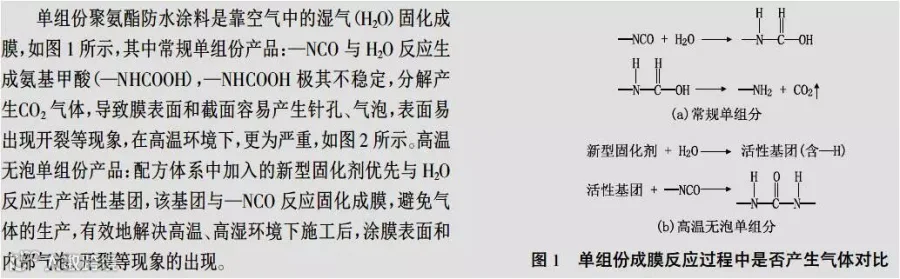

高温无泡单组份聚氨酯防水涂料的制备方法

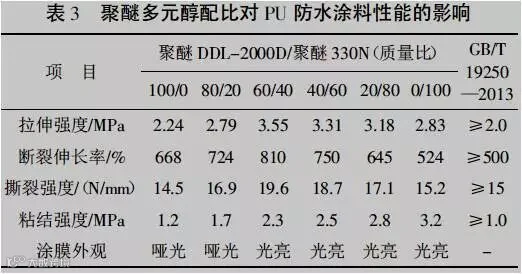

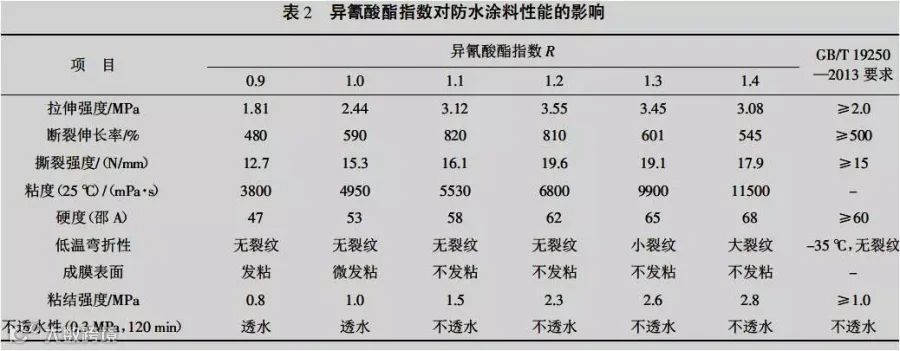

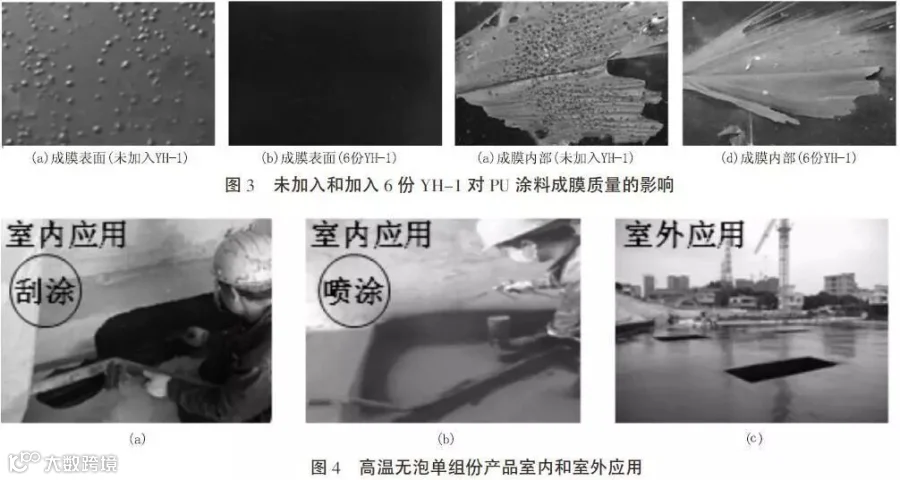

按设计配方将聚醚多元醇、增塑剂、润湿分散剂加入四口烧瓶中，在转速800 r/min、100～110 ℃的条件下，加入炭黑、轻质碳酸钙、超细滑石粉和流变助剂，搅拌30 min，然后将转速升至1200 r/min、温度升至110～120 ℃，并且在-0.095～-0.1MPa 的真空条件下脱水6～8 h，之后除去真空度，降温至60℃，加入计量好的MDI-50，搅拌30 min，随后升温至85～90 ℃反应3 h，最后降温至50 ℃，加入消泡剂、催化剂、新型固化剂和高沸点溶剂，在-0.095～-0.1 MPa 真空条件下脱气泡30min，即可出料，得到高温无泡单组份聚氨酯防水涂料。
