发泡中生产的气体越多，密度越小。
1mol水与2mol异氰酸酯若完全反应则生成1mol的CO2。
在快速的发泡过程中，可能存在水与异氰酸酯反应的不完全，故产生的气体量相对不足。
而物理发泡的发泡程度较高
同时完全以水作为发泡需仔细平衡水、异氰酸酯（-NCO）、聚醚（-OH）三者的基团当量比。
采用不同发泡剂，泡体结构差异较大。
泡体结构可以通过发泡剂量的改变来调节。
随发泡机加入量的增加，泡体的平均孔径有所上升。
当发泡剂用量较多时，气体产生也较多，在形成的过程中彼此之间的碰撞、合并的几率也就大得多，泡体的平均孔径将增大。
4-10期 分享：

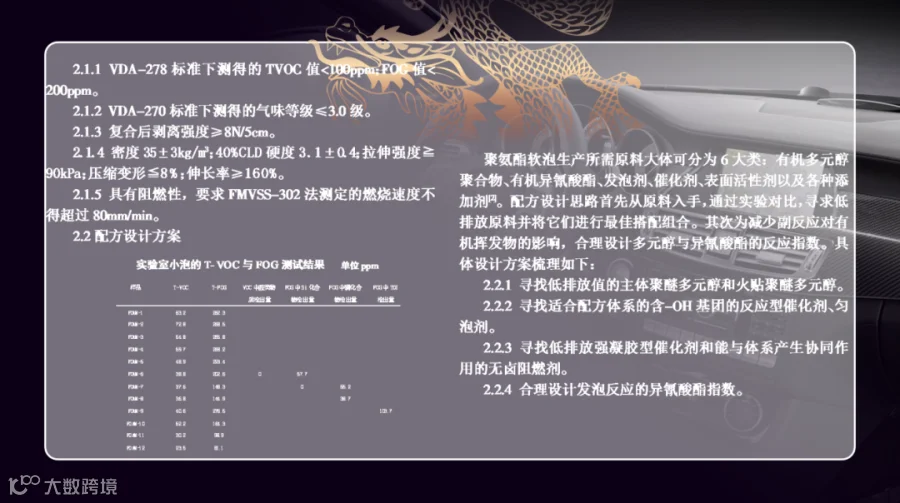

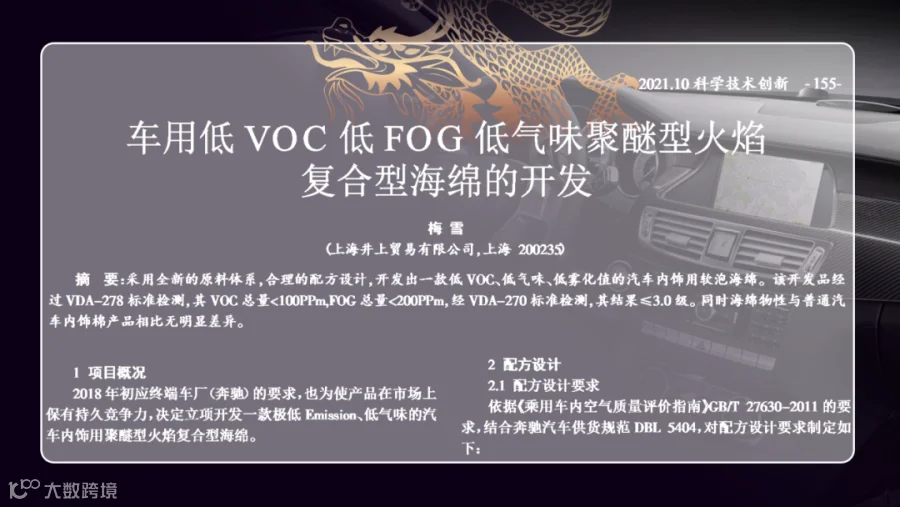

车用低VOC低FOG低气味聚氨酯火焰复合型海绵的开发

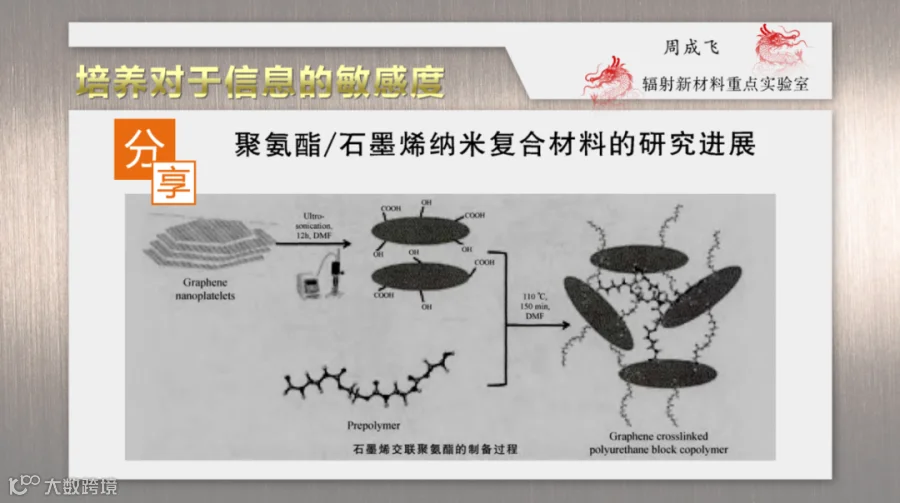

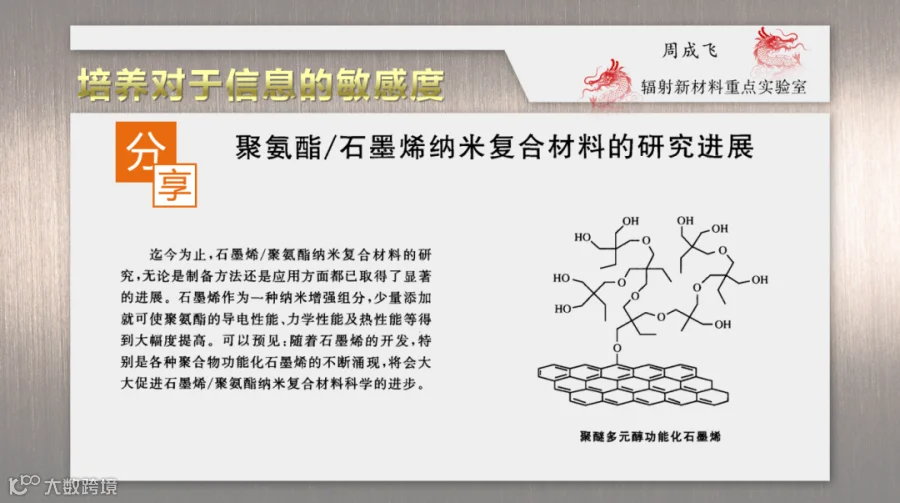

石墨烯交联聚氨酯的制备过程
B2级（PU芯材）连续复合板复合阻燃方案

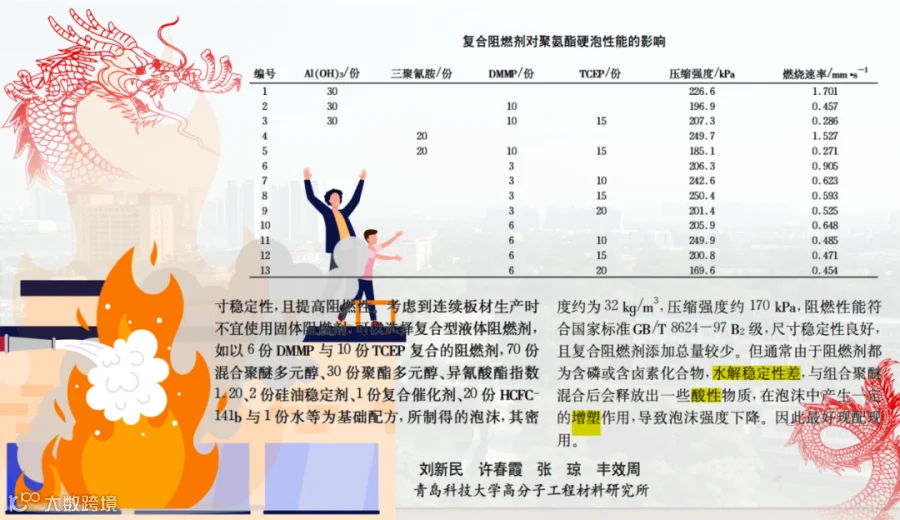

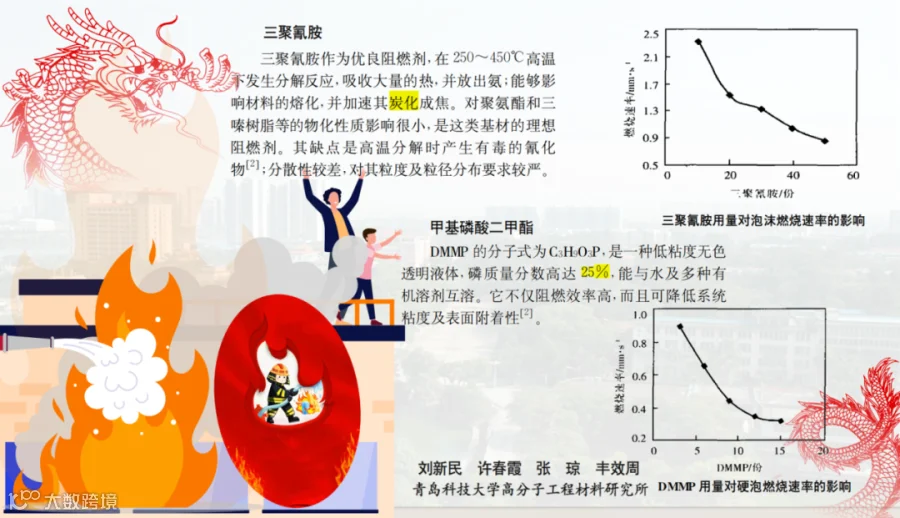

阻燃耐热型玻化微珠聚氨酯硬泡

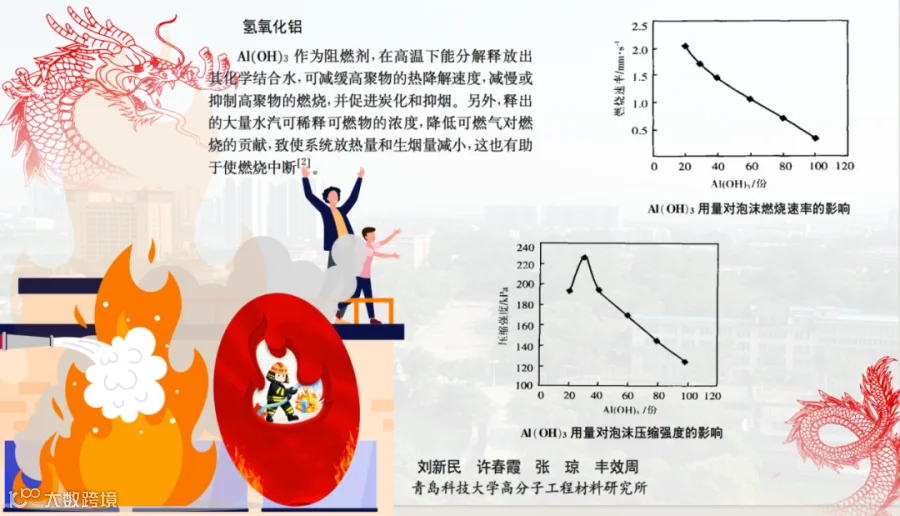

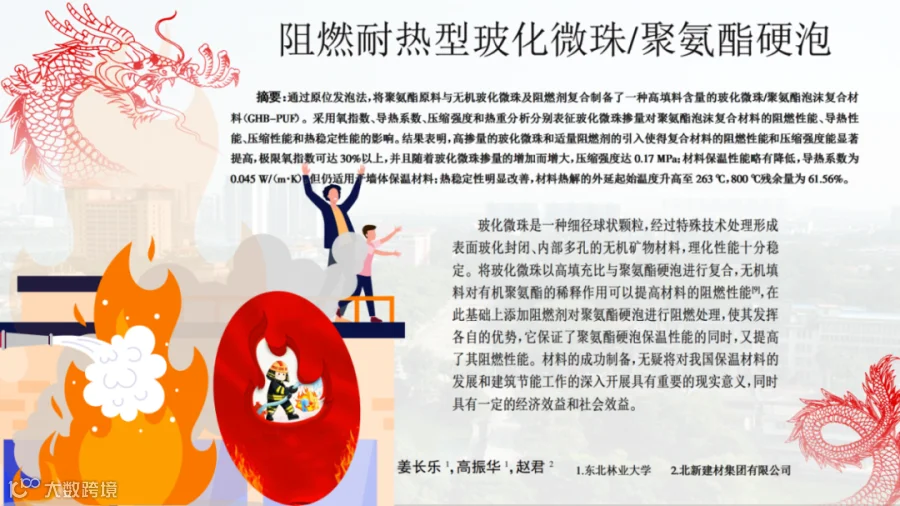

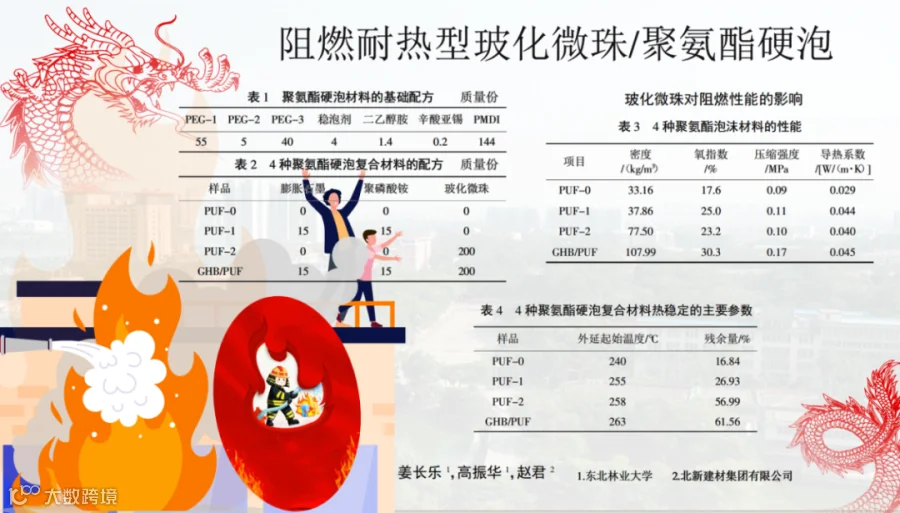

通过原位发泡法，将聚氨酯原料与无机玻化微珠及阻燃剂复合制备了一种高填料含量的玻化微珠/聚氨酯泡沫复合材料（GHB-PUF）。采用氧指数、导热系数、压缩强度和热重分析分别表征玻化微珠掺量对聚氨酯泡沫复合材料的阻燃性能、导热性能、压缩性能和热稳定性能的影响。结果表明，高掺量的玻化微珠和适量阻燃剂的引入使得复合材料的阻燃性能和压缩强度能显著提高，极限氧指数可达 30%以上，并且随着玻化微珠掺量的增加而增大，压缩强度达 0.17 MPa；材料保温性能略有降低，导热系数为0.045 W/（m·K），但仍适用于墙体保温材料；热稳定性明显改善，材料热解的外延起始温度升高至 263 ℃，800 ℃残余量为 61.56%。
见人不正，虽贵不敬也；见人有污，虽尊不下也。
——《史记》
部分素材来源于网络、平台，仅用于学习、交流、分享，如有侵权请告知删除。
点
阅读原文了解更多
