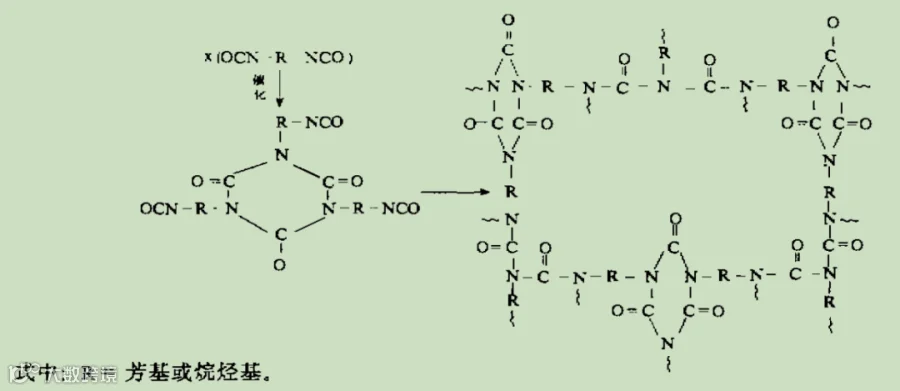

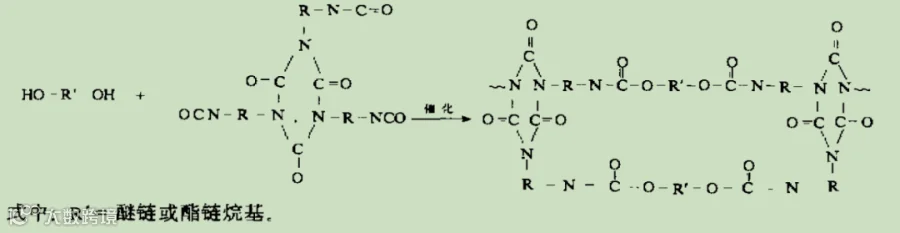

高度支化的聚异氰脲酸酯-异氰脲酸酯环是很稳定的
异氰脲酸酯环结构的稳定性决定了异氰酸酯三聚反应需要在较高温度下进行。

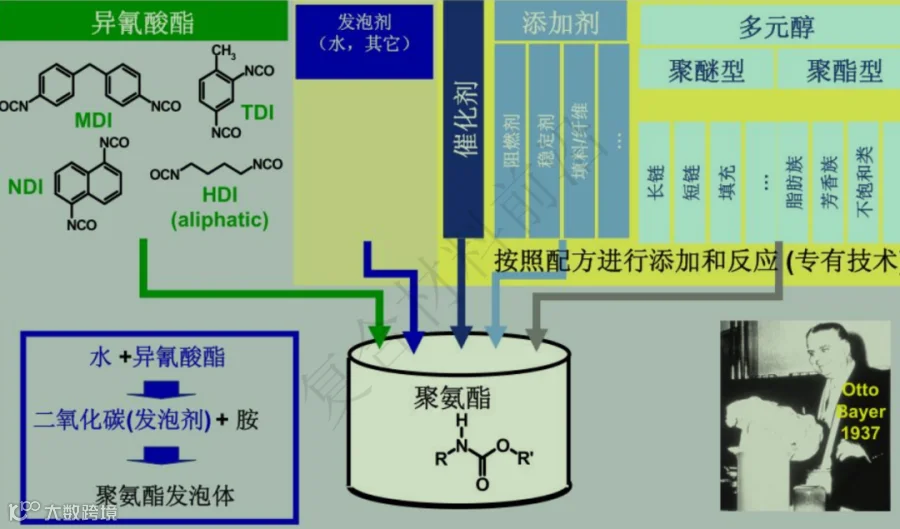

过量MDI是生产PIR的关键：通过使用特殊的金属盐催化剂，使MDI自聚产生三聚异氰脲酸酯。
着重对主要原料、催化剂、工艺配方和热学性能探讨。恰当地选择和控制二者的浓度比例是至关重要的。

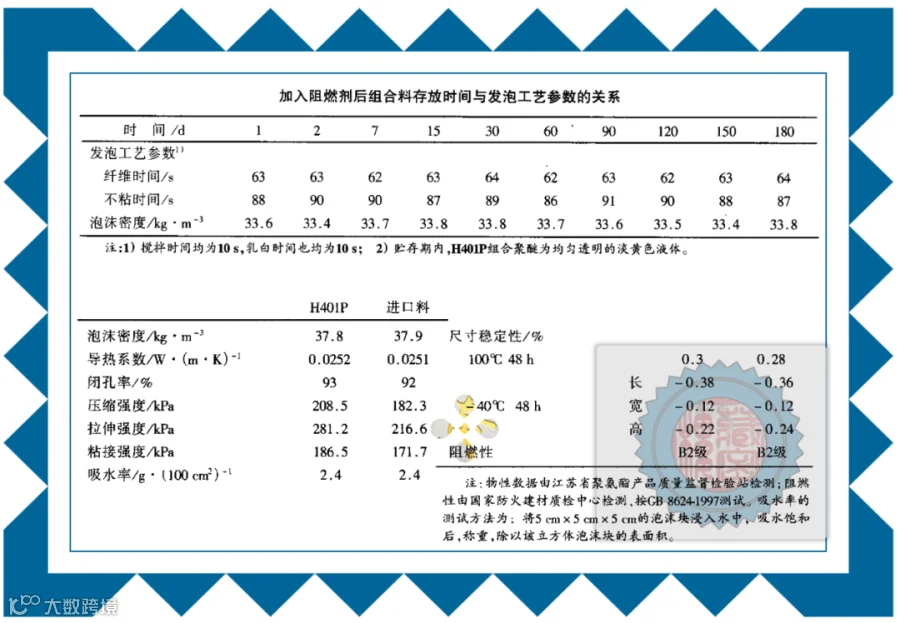

通过复合（催化剂）使用，使PUIR发泡体上升的二次峰出现明显减少或不出现，发泡体上升时均较平稳，它们不仅对泡沫体质量有所提高，而且可大大改善加工工艺。

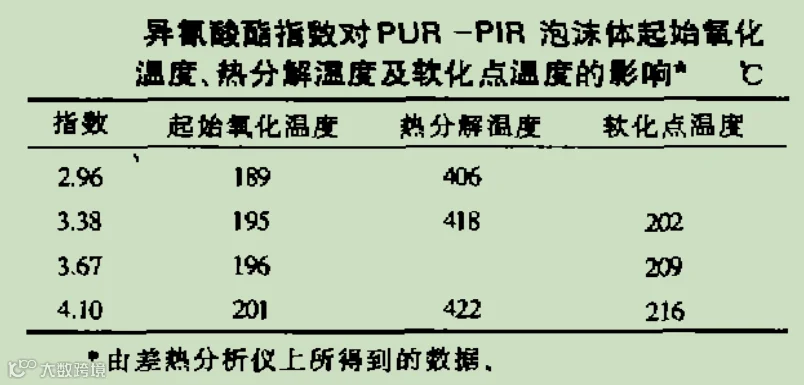

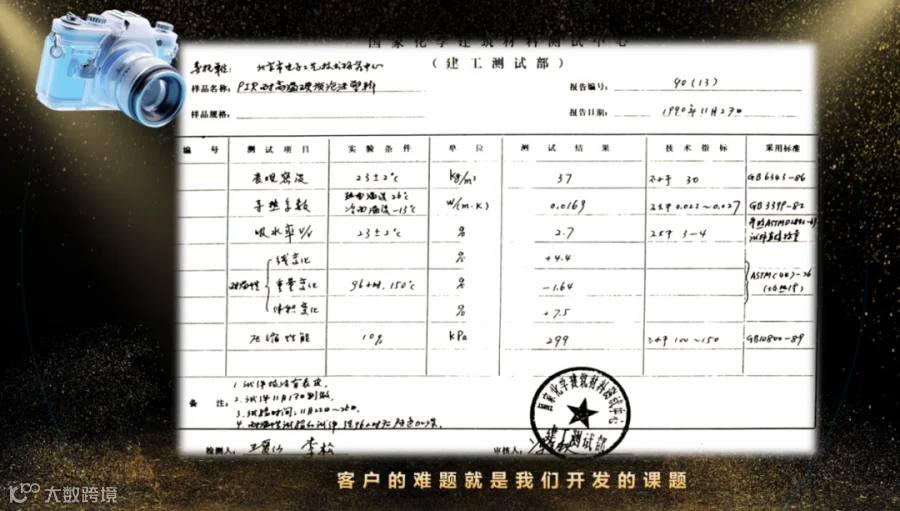

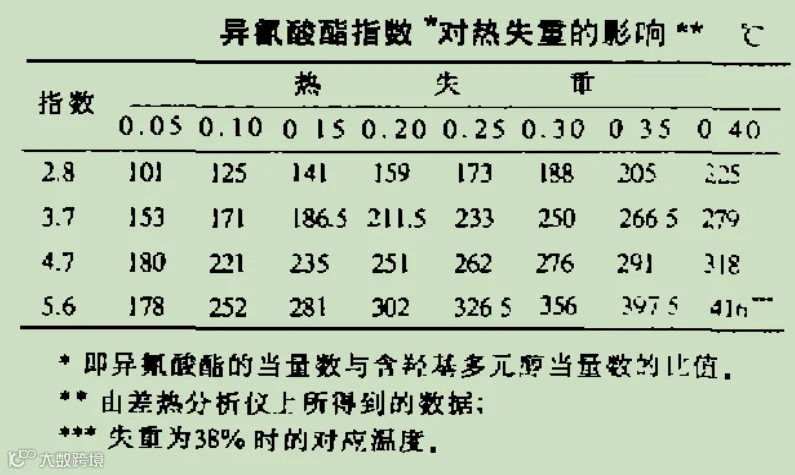

PUIR泡沫体的热失重温度随异氰酸酯指数的提高而递增，且呈线性关系。

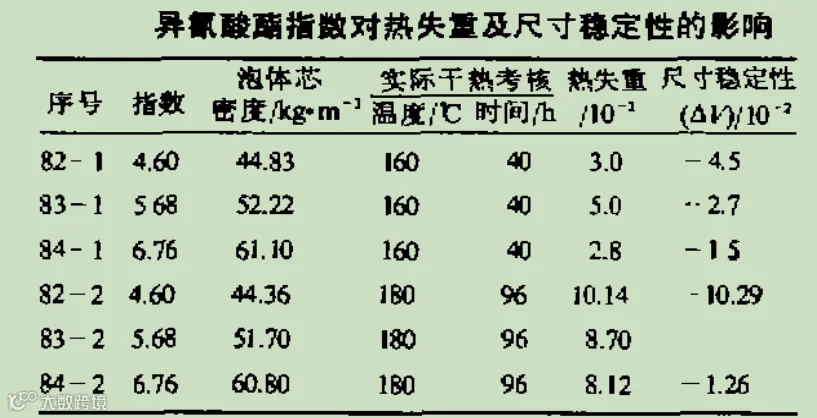

热失重及体积变形基本上随指数的提高而递减，这与从差热分析仪上所得的规律基本吻合。

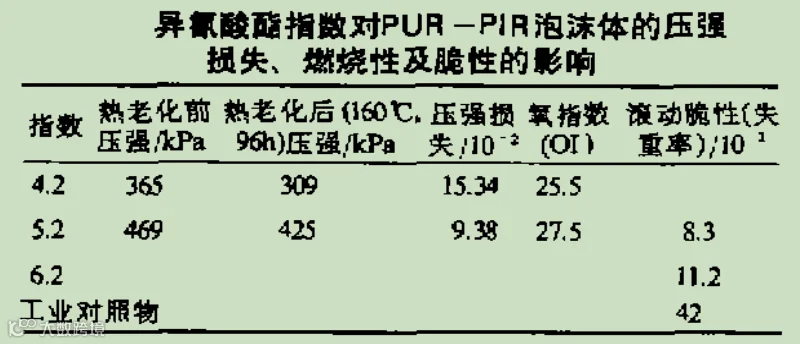

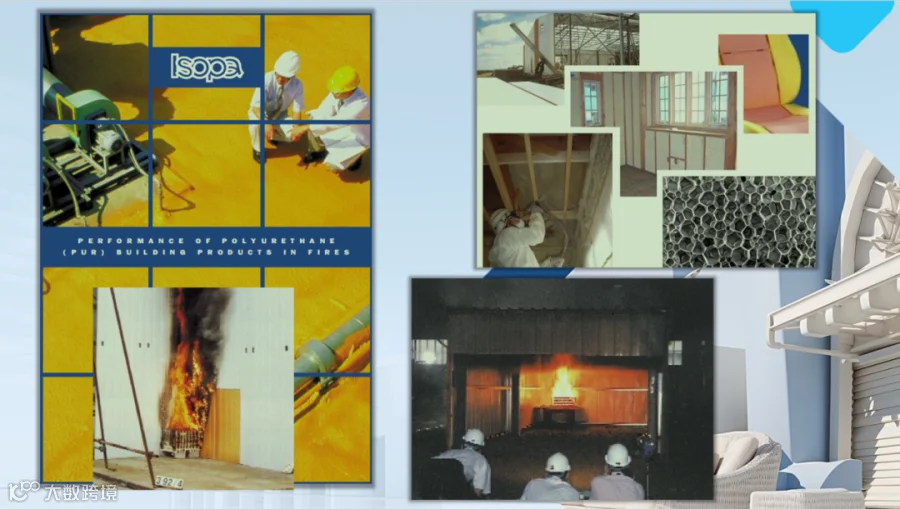

随异氰酸酯指数的提高，PUIR泡沫体的压强损失明显变小，而氧指数（即难燃性）随之明显递增，这是PUIR泡沫体中异氰酸酯三聚环浓度增高。三聚环有较强的阻火焰贯穿能力，且有明显的阻燃作用。可在PUIR泡沫体中少加或不加阻燃剂。
异氰酸酯三聚环浓度的递增是由极限的，它受到脆性滚动（一般脆性滚动失重率不得超过40%）的制约。
PU资料共享3-23
2026.13-23

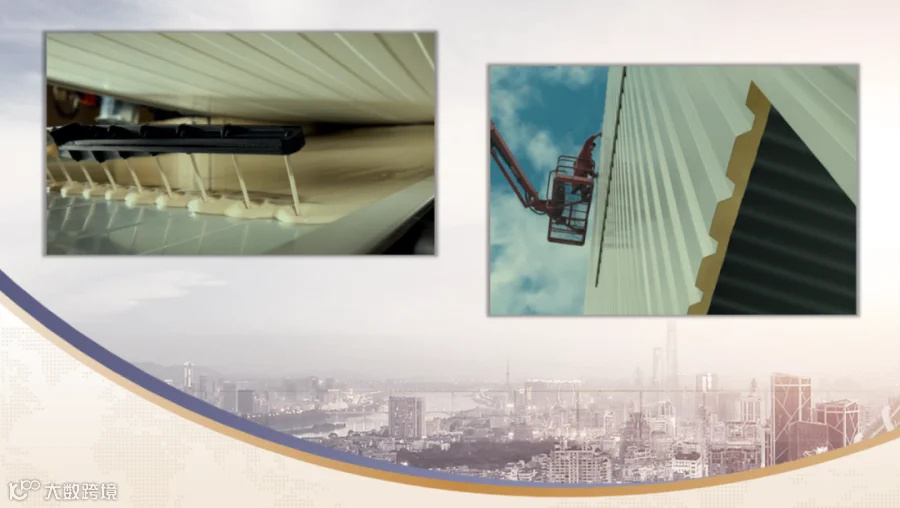

我们为客户提供原料（硬泡、软泡）、板材（连续、间歇）、制品（汽车）
工艺（设计、优化）
聚氨酯相关服务（聚氨酯的事儿找我们就好）
本公众号是一个学习交流的平台，平台上部分文章为（摘要）转载，图片，均来源于公开资料，内容观点不代表本公司立场，请仅学习参考，并不用于商业目的，如有涉及侵权等，请及时告知我们（后台留言），我们会尽快处理。本公众号拥有对此声明的最终解释权。
点
阅读原文了解更多
