导读：PT柜对于从事电气行业的人都不陌生，我们在做电气工程时经常会遇到PT柜，那么PT柜是什么呢？它到底在系统中起到什么样的作用？

PT柜对于从事电气行业的人都不陌生，我们在做电气工程时经常会遇到PT柜，那么PT柜是什么呢？它到底在系统中起到什么样的作用？下面就来介绍一下PT柜。

一、PT柜概述

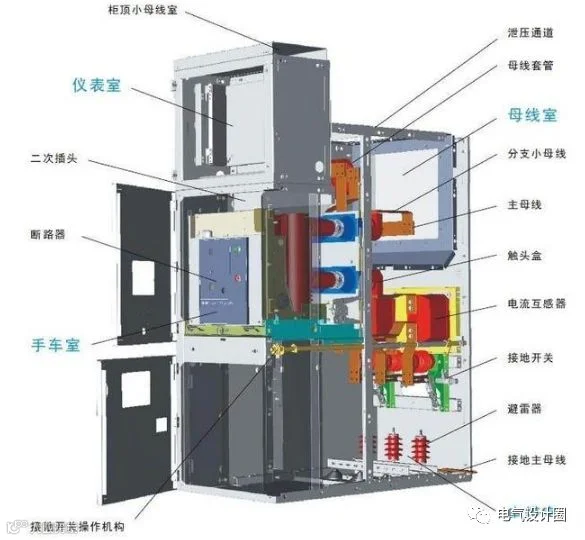

PT柜可以称为压变避雷柜，柜体结构属于中置式开关柜，有四个隔室组成，分别为仪表室、母线室、断路器室、电缆室。主要的元器件有电压互感器、熔断器、避雷器、隔离刀闸等，将高电压按比例变成低电压，其一次侧接在一次系统，二次侧接测量仪表和继电保护等。

避雷器主要起到过电压和防雷保护作用。

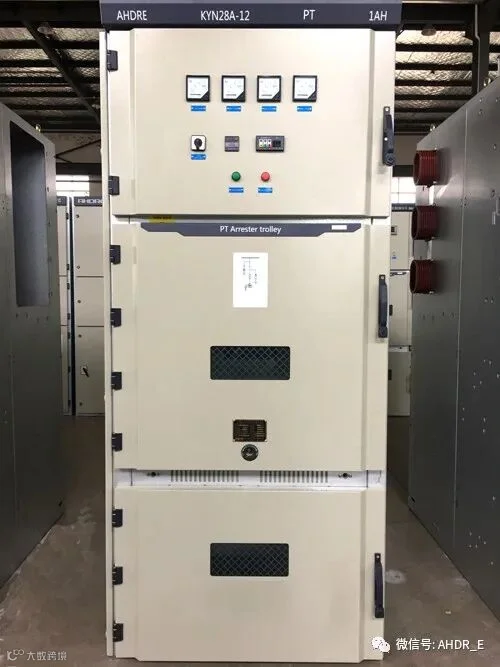

PT柜的整体结构采用可拆卸金属铠装结构，每台PT设有一节车厢，其一、二次回路采用分接结构，实现一、二次室分离。柜体整体美观可靠，可实现现场抽取维护。

二、PT柜的功能

（1）提供电气系统中的测量电压、仪器仪表电压和保护电压。

（2）为功率表提供测量电压。

（3）可为相关设备提供操作和控制电源（PT）。

（4）满足电气系统继电保护的需要。母线绝缘、欠电压、过电压、备用设备自投条件等。高压柜屏顶电压小母线由PT柜供电。

PT柜内有测量PT和计量PT（原来要求是要分开测量PT和计量PT，如没有特殊要求也可以不分开，可以共用）。顶部的小母线可用于向其他高压柜提供电源。同时为其它设备提供电源，满足测量、计量和保护电源的电压要求。

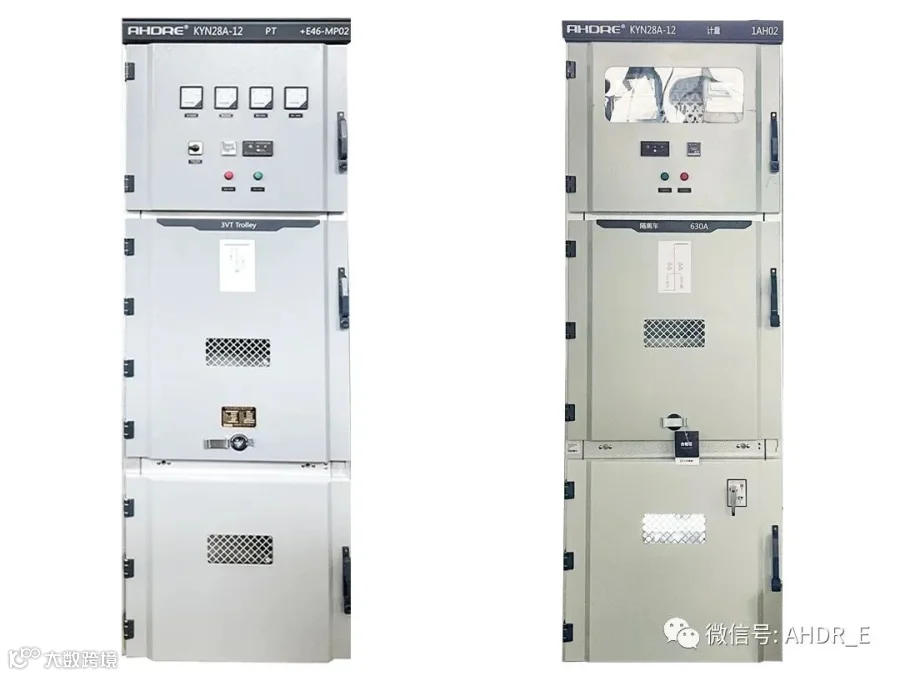

三、PT柜和计量柜的区别

PT柜是电压互感器柜（PT为电压互感器的英文缩写），通常用于装设接于母线上的电压互感器，此电压互感器可用于测量和保护。

电力部门为了准确计量并能对各用户进行有效的计量管理，在用户侧会设一个专用的计量柜，柜内配置电压互感器、电流互感器及计量仪表。此表计的数据用于电费的结算。计量柜的管理权限为电力部门，用户无权进行维修和调试等工作。

四、PT柜的常见方案

方案1和方案2是KYN28A柜（手车柜）常见的方案。

方案1使用熔断器手车，避雷器和熔断器安装在手车内部，PT固定安装在电缆室下方或挂装在电缆室后梁上，PT中性点经一次消谐器接地。

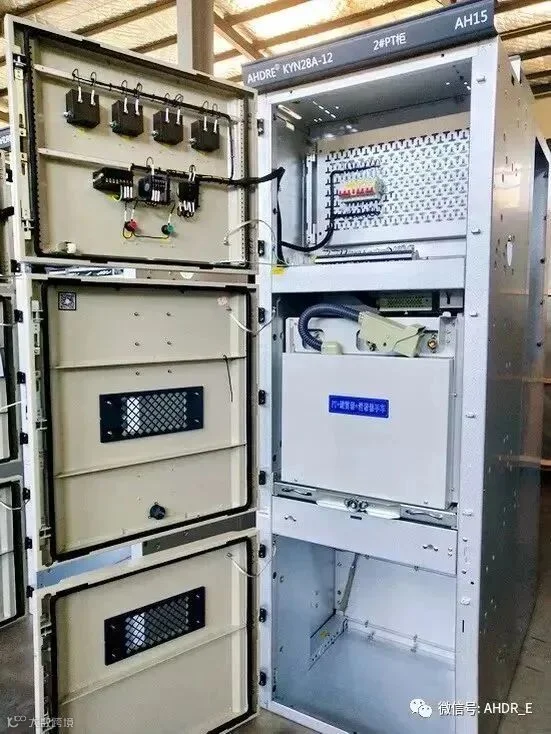

方案2使用PT手车，PT、熔断器、避雷器、一次消谐器均安装在手车内部，PT中性点经一次消谐器接手车摩擦接地极。

因PT柜主回路中通过的电流很小（保护熔断器额定电流选1A≤），PT柜可以带负荷拉动隔离开关或手车。

五、综述

通俗的讲，高压柜屏顶电压小母线的电源就是由PT柜提供的，PT柜内既有测量PT又有计量PT（原先都是要求测量PT和计量PT是分开的，因为规范规定计量用互感器的等级要高于保护用互感器的等级，但现在如没有特殊要求也有不分开的，可共用），都上屏顶的电压小母线，为其它出线高压柜提供测量、计量、保护用电压；屏顶小母线还有220V直流电压小母线（电压取自直流屏，为断路器、综保及其它设备提供直流电源）；屏顶小母线还有220V交流电压小母线（电压也取自直流屏中的交流出线，为柜内照明灯、加热器灯等其它设备提供交流电源）。

得润电气是专业生产高低压开关柜的生产厂家，想要了解更多产品特点，欢迎来电来函咨询。
