一，信号转换器技术参数
工作电压 |
5V |
外壳 |
80*23*12mm |
作用 |
控制器与采集器之间的信号转换 |
保护措施 |
电源反接保护 |
转换器与控制器通讯方式 |
私有协议 |
转换器与采集器通讯方式 |
RS485 |
支持地址 |
00万能地址 |
占用通讯接口 |
D1与D2（接线仅D1） |

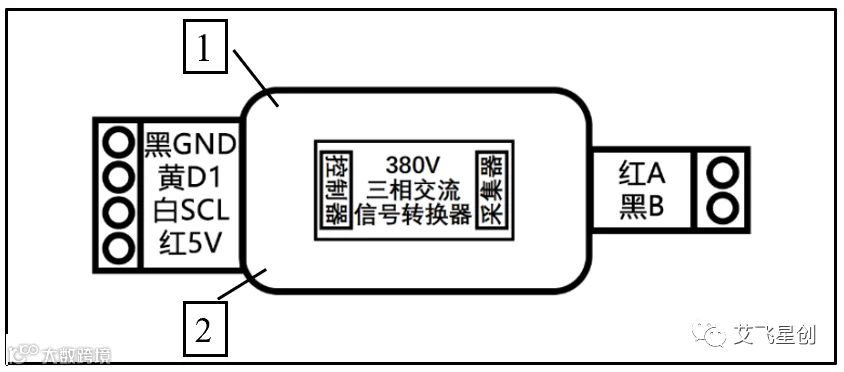

图1 信号转换器结构
1，通讯灯(蓝色)
常亮：传感器未连接或传感器故障；
常灭：控制器通讯故障，控制器未配置或者接线错误；
间歇闪烁：通讯正常。
2，电源指示灯(红色)
二，电表技术参数
以具体电表说明书为准。需客户单独购买
https://item.taobao.com/item.htm?ft=t&id=20927652048
类别：液晶多功能表
【注】非合作商家，仅采购后技术性接入该电表数据。同类型其他商家宝贝一样可以接入。（具体接入的电表链接，请联系客服索要）
三，接入寄存器数据
通讯：RS485，MODBUS-RTU协议
波特率：9600，n，8，1
地址（HEX） |
数据内容 |
说明 |
0x17 |
Uab |
线电压数据，单位0.1V |
0x18 |
Ubc |
|
0x19 |
Uca |
|
0x14 |
PFa |
功率因数0-1.000 |
0x1A |
Fa |
电网频率，单位0.01Hz |
以上数据在D1口页面显示
地址（HEX） |
数据内容 |
说明 |
0x03 |
Ia |
电流数据，单位0.001A |
0x04 |
Ib |
|
0x05 |
Ic |
|
0x07 |
P |
有功功率 |
0x1D |
Ep+ |
正向有功电能 |
以上数据在D2口页面显示
四，接线框架图

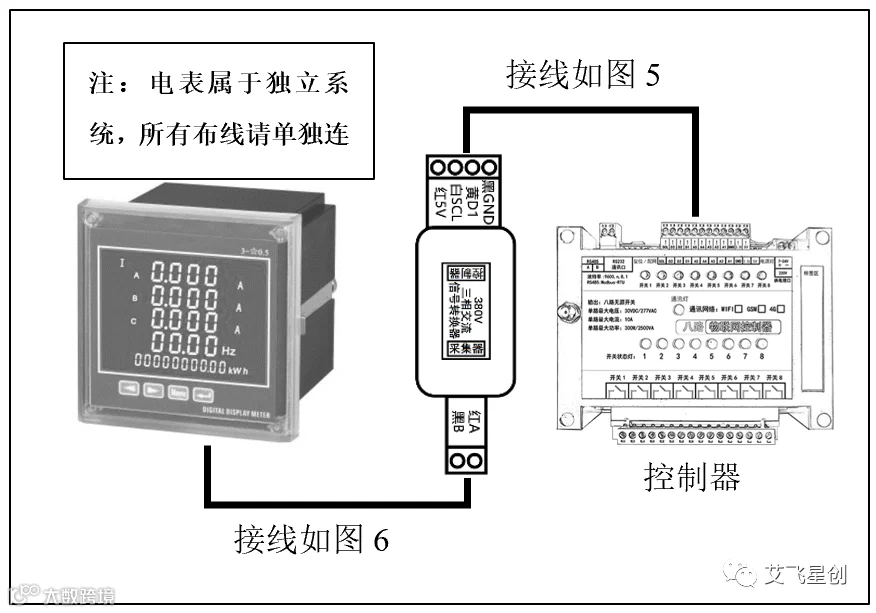

图3 接线框架(仅通讯接入部分)

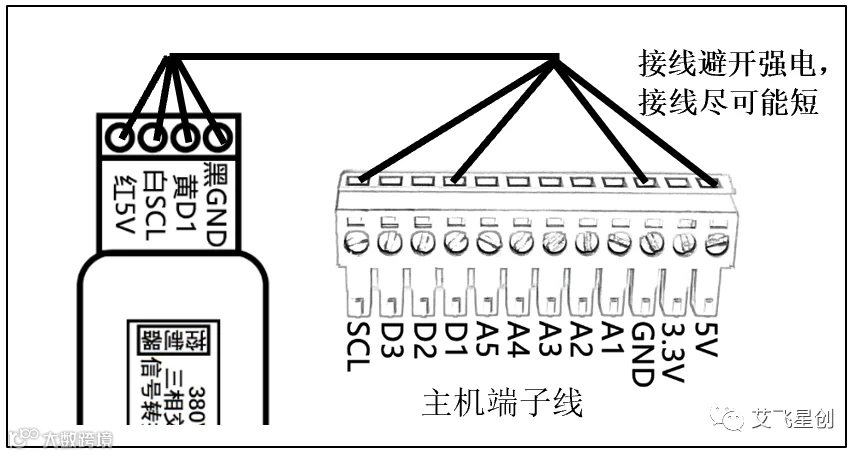

图5 控制器与转换器之间接线
【注意】固定接法，仅支持接入D1口，但是读值会占用D1与D2两个接口（读值参考三，接入寄存器数据）。D2口不可以再接其他传感器。
黄线：D1
白线：SCL
红线：5V
黑线：GND

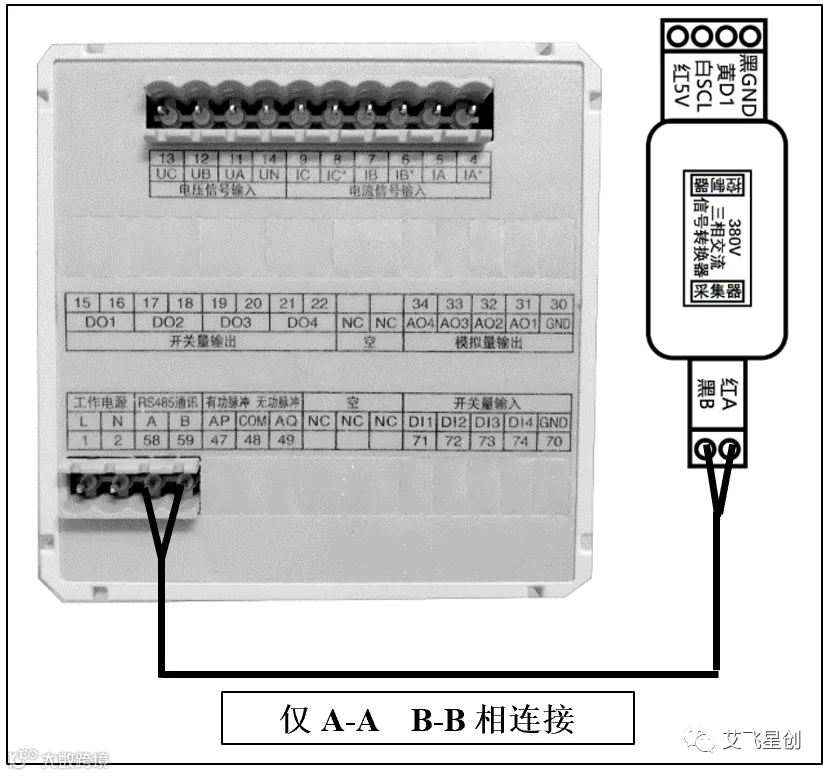

图6 转换器与电表之间接线
五，传感器配对控制器
1，使用【艾掌控2.0】APP，APP下载链接：http://admin.aifxc.cn
2，操作前，控制器必须已经绑定在APP中，并且处于可控状态！

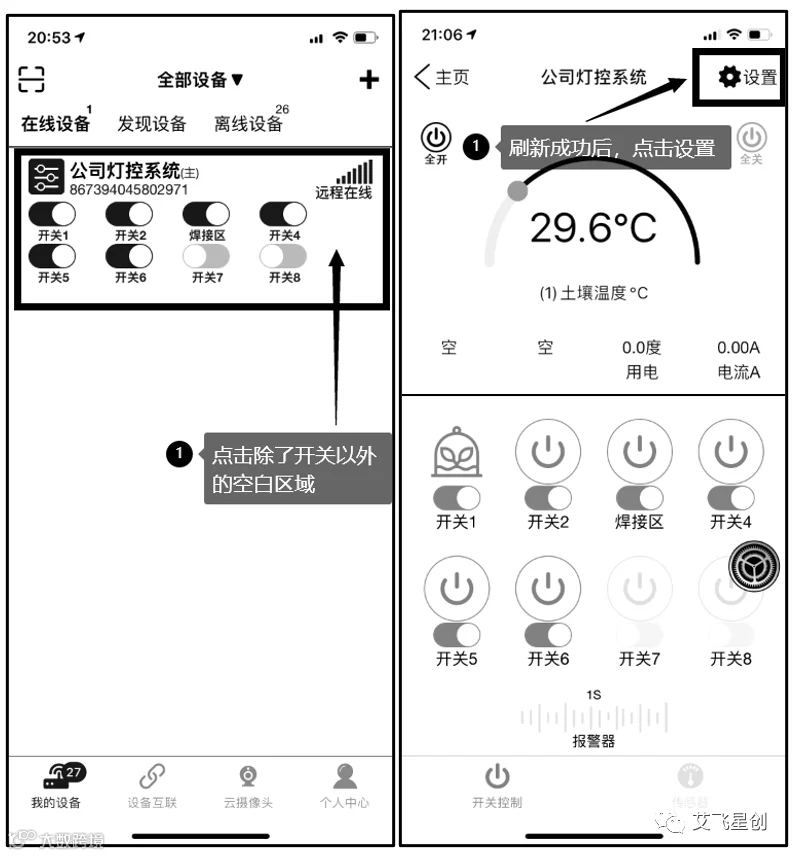

步骤1，点击进入设备主控页面；
步骤2，刷新成功后，点击右上角【设置】
步骤1 步骤2

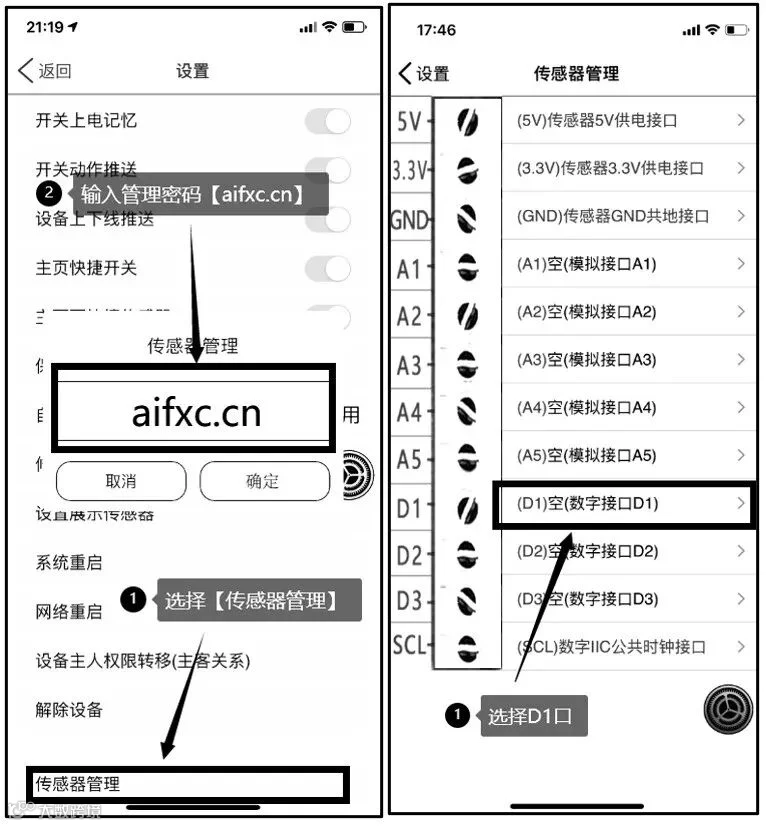

步骤3，选择【传感器管理】；输入密码【aifxc.cn】；
步骤4，选择数字传感器对应接线的D1口！
步骤3 步骤4

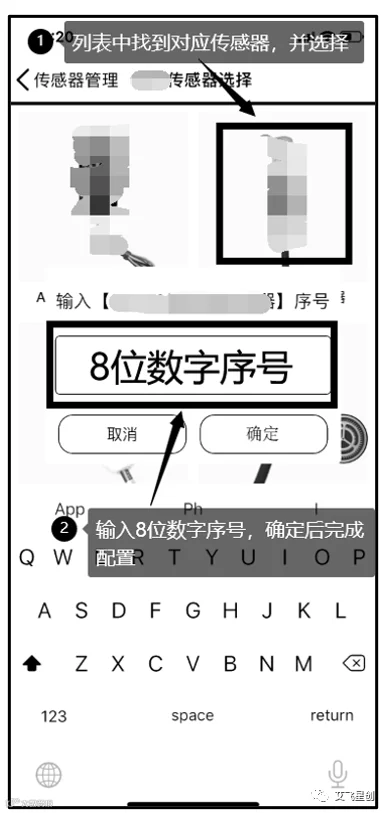

步骤5，在传感器列表中找到【三相交流电表】，输入序号【95952317】完成电压配置。
步骤6，重复步骤1到步骤4。然后选择数字传感器对应接线的D2口！

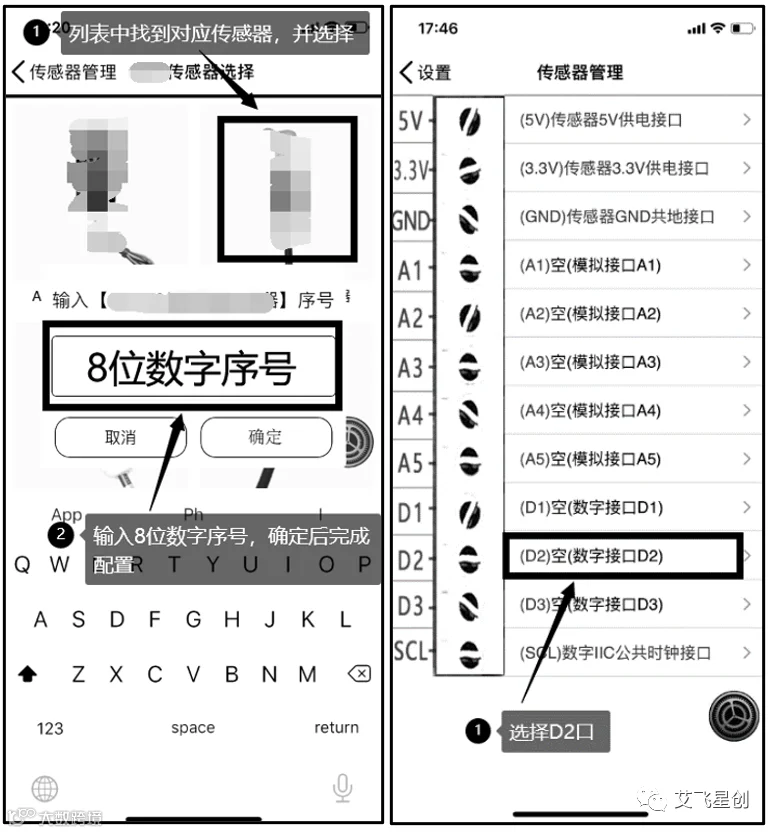

步骤5 步骤6
步骤7，在传感器列表中找到【三相交流电表】，输入序号【45455668】完成电流配置。
步骤7
六，变比设置

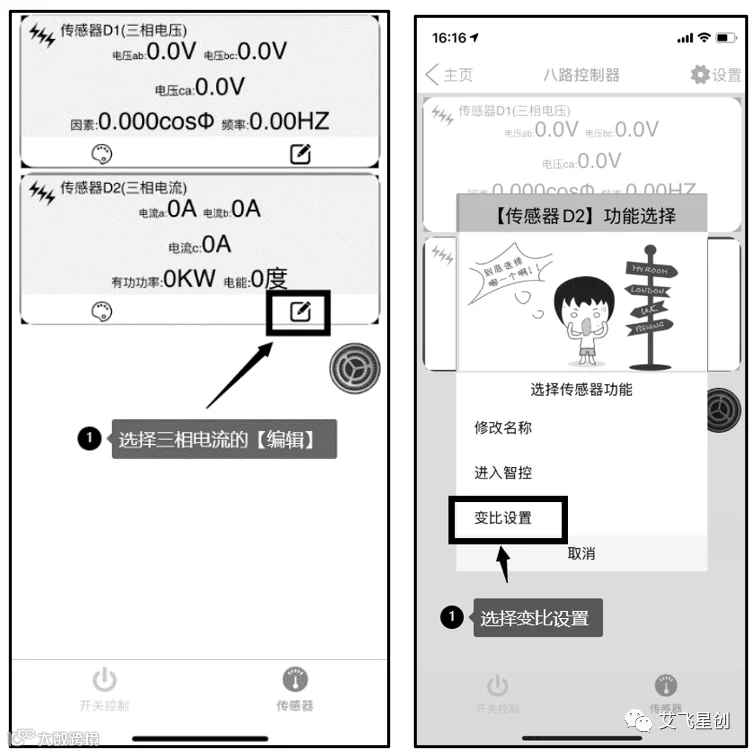

默认标准额定输入电流为5A，大于5A需要外部CT互感器，APP变比为1。外接电流CT互感器以后，首先需要在电表上设置好电流变比。然后如图7、图8、图9，在APP中设置变比。
图7 图8
图9

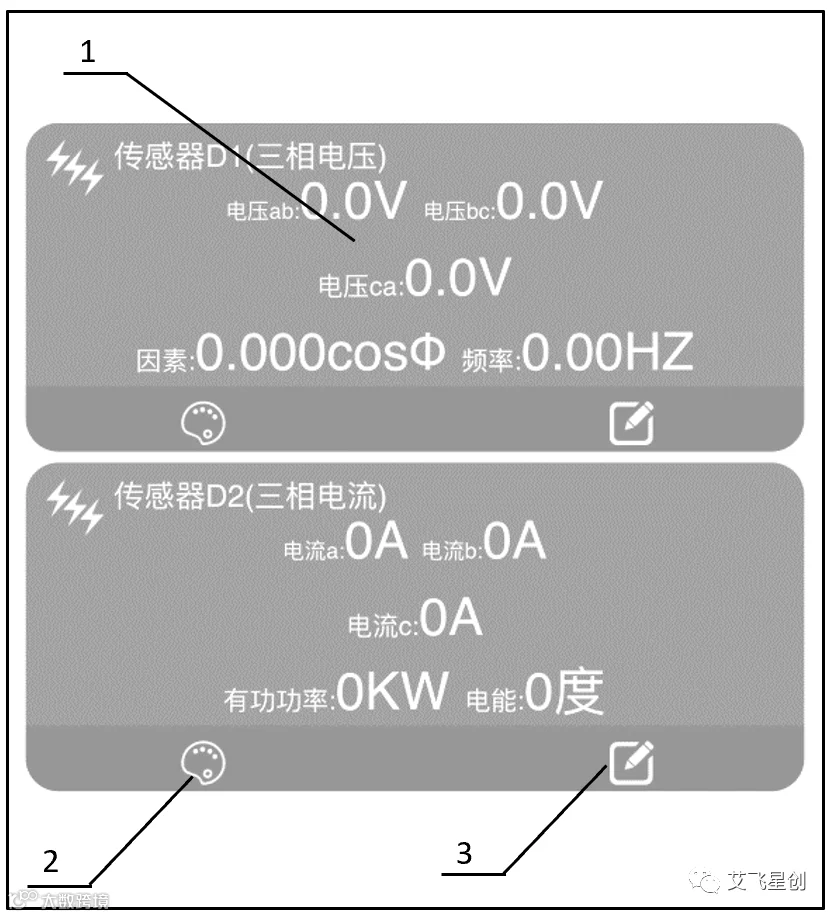

七，APP显示
1，传感器读值显示。
2，调色板，可以调节传感器版区颜色，可以在设置中保存颜色到服务器。
3，编辑，可以编辑传感器名称与其他设置。
接一个探头显示一组数据，接两个探头显示两组数据。
显示范围 |
分辨率 |
单位 |
注释 |
|
电压ab |
0-400 |
0.1 |
V |
|
电压bc |
0-400 |
0.1 |
V |
|
电压ca |
0-400 |
0.1 |
V |
|
因素 |
0-1 |
0.001 |
cos |
仅监测电压A相的因素 |
频率 |
0-50 |
0.01 |
HZ |
仅监测电压A相的频率 |
电流a |
0-5 |
0.001 |
A |
如果互感器采用100A 那么量程为0-100A |
电流b |
0-5 |
0.001 |
A |
同上 |
电流c |
0-5 |
0.001 |
A |
同上 |
有功功率 |
0-6 |
0.001 |
KW |
如果互感器采用100A 那么量程为0-600KW |
电能 |
0-6500 |
0.1 |
度 |
如果互感器采用100A 那么量程为0-650000度 超过量程后，需手动在电表上清零。 |
八，问题排查
Q：APP显示无传感器？
A：按照【五，传感器配对控制器】进行操作。
Q：转换器电源灯不亮？转换器通讯灯不亮？
A：检查接线，注意是否反接，或者接错；检查接线，注意是否反接，或者接错。
Q：转换器蓝灯常亮？
A：蓝色灯常亮表示与主机通讯成功，但是与传感器没
有通讯成功，检查传感器接线。
如果成功，电表左下角会显示一个电脑图标。
