一、LORA接收器技术参数
工作电压 |
5V |
外壳 |
USB款式 45*25*11mm |
作用 |
采集传感器信号上传给控制器 |
保护措施 |
电源反接保护 |
接收器通讯方式 |
无线LORA |
无线频率 |
433M |
接收灵敏度 |
-137dBm |
控制器与接收器之间的通讯方式 |
私有协议不公开接线长度：1米内 |
传感器与接收器之间的通讯方式 |
LORA无线理论空中距离：2000米内 实测地面无遮挡距离：1300米 |
支持接收LORA数量 |
最多配对2个无线传感器 可混合搭配！ |
占用通讯接口 |
D1/D2/D3(四路不支持D3) |
1，433接收天线接口
2，信号指示灯
3，供电、USB信号接线口
4，配对按键
二、无线太阳能发射器技术参数
工作电压 |
3.7V可充电 （推荐聚合物电池） |
外壳 |
115*85*35mm |
工作温度 |
-15-60度（电池环境温度） |
防护等级 |
IP65 |
外壳材料 |
ABS |
通讯方式 |
无线LORA |
无线频率 |
433M |
通讯距离 |
理论空中距离：2000米内 实测地面无遮挡距离：1300米 |
发射频率 |
电量50%-100% 1分钟 电量30%-45% 2分钟 电量15%-25% 10分钟 电量低于15% 120分钟 |
休眠电流 |
17ua |
发射电流 |
120ma |
发射功率 |
+20dBm |
满电不使用太阳能 续航能力 |
约1个月 |
使用太阳能续航能力 |
电池用坏为止（可更换） |
USB外接充电 |
5V 1A |
支持的传感器 （出厂固定，不可更改） |
1，土壤湿度+电导率 2，空气温度+湿度 3，土壤温度+湿度 |
传感器长度 |
2米 |
注意：发射器上面连接的传感器为出厂传感器！客户不可以更改传感器类型！
图2

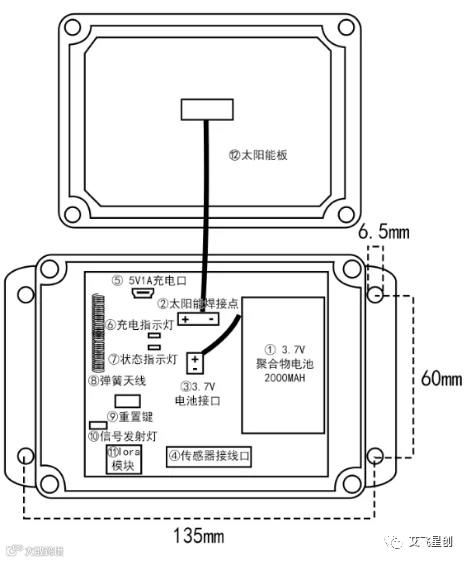

①3.7V聚合物锂电池2000MAH，系统供电，可更换；
②太阳能焊接点，与太阳能板连接的位置；
③3.7V电池接口，端子XH2.54；
④传感器接线口，与传感器连接接口；
⑤5V1A充电口，MINI-USB接口，独立给电池充电；
⑥充电指示灯，红色灯亮起表示正在充电；
⑦状态指示灯，蓝色灯亮起表示电已充满；
⑧弹簧天线，433弹簧天线；
⑨重置键，重置传感器编码，重置后，会断开与接收器连接，需要接收器重新配对；
⑩信号发射灯，亮起表示信号发射中；
⑪LORA模块；
⑫太阳能板，使用太阳能充电。
三、传感器参数（选配）
3.1 土壤湿度+电导率
外壳 |
72*45*15mm 探针65mm |
土壤湿度参数 |
范围：0%-100% |
分辨率：0.1% |
|
精度：0-50%内3%，50-100%内5% |
|
土壤电导率参数 |
范围：0-20000us/cm |
分辨率：1us/cm |
|
精度：0-10000us/cm范围内为±3%；10000-20000us/cm 范围内为±5% |
3.2 空气温度+湿度
空气温度参数 |
范围：-40℃-125℃ |
分辨率：0.1℃ |
|
精度：0.3℃ |
|
空气湿度参数 |
范围：0%RH -100%RH |
分辨率：0.1%RH |
|
精度：0.1%RH |
3.3 土壤温度+湿度
土壤温度参数 |
范围：-40~80℃ |
分辨率：0.1℃ |
|
精度：±0.5℃ |
|
土壤湿度参数 |
范围：0%-100% |
分辨率：0.1% |
|
精度：0-50%内3%，50-100%内5% |
四、接收器介绍
4.1 接收器指示灯介绍
接收器可以接收本公司开发的任意【无线太阳能发射器】的数据，可以混合搭配接收！
图3
单红灯常亮 |
正常运行，信号接收模式 |
单红灯闪烁 |
传感器离线，8分钟未收到信号判断为离线。 |
单蓝灯常亮 |
每接收一次数据，进入数据上报模式，维持时间4秒。其中，每5分钟会强制上报一次。 |
单蓝灯闪烁 |
未连接任何传感器，此模式内部所有数据都没有。 |
红蓝快速交替闪烁 |
进入配对模式，维持120秒时间 |
红蓝灯缓慢交替六次+上报4秒蓝灯 |
删除所有对码信息与所有传感器的数据。短按一下，蓝灯会快闪一次； 间隔1秒不按进行判断 |
单红灯常亮 |
正常运行，信号接收模式 |
【注意】指示灯仅蓝色灯常亮是上报期间，不可以任何操作，仅蓝色灯常亮是死区时间，同时不会接收任何数据。
4.2 接收器按键介绍
图4
长按8秒 |
进入配对模式，维持120秒时间 |
短按4次 |
删除传感器1的信息 |
短按6次 |
删除传感器2的信息 |
短按10次 |
删除所有传感器的信息 |
4.3 接收器连接控制器
图5
（1）433接收天线，默认小辣椒天线，可更换高增益433Mhz天线提高接收能力，天线避免放在金属柜内；如必须安装在金属柜内，可以更换433Mhz延长天线，将天线放在金属柜体外面。
（2）USB接收器连接信号接线端子。

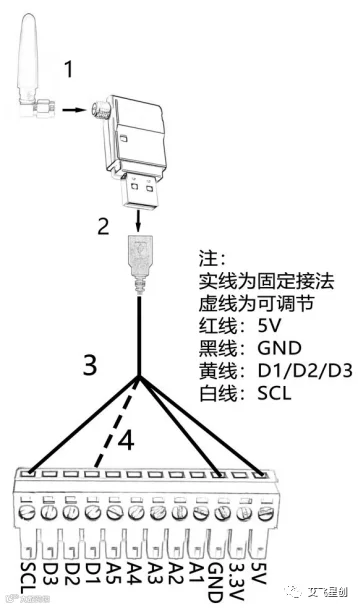

（3）信号线接入主机：
红色线：5V
黑色线：GND
黄色线：D1/D2/D3（四路控制器不支持D3）
白色线：SCL
（4）注意，黄色线为可调线，按照自己配置接口接入。
例如：传感器配置在D1口就接D1，配置到D2口就接D2。
五、配对发射器
一个接收器最多接收任意2个无线太阳能发射器的信号。
图6

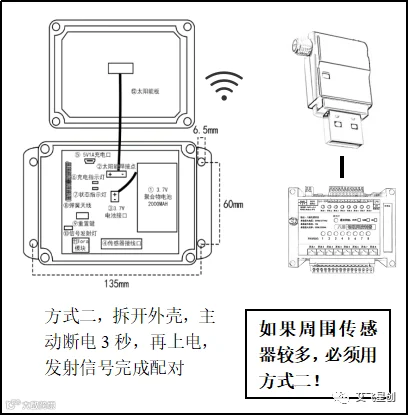

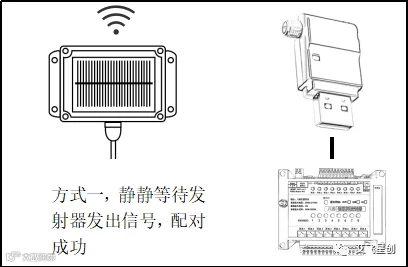

步骤一，连接控制器上电的情况下，长按配对键8秒，进入配对模式。
步骤二，接收器会进入120秒的配对等待时间，
方式一，可以等待接收器主动发出信息；
方式二，拆开外壳，主动断电3秒，再上电，发射信号完成配对。
六、发射器重置
【注意】一般情况下，不要重置！重置仅仅是重置发射器的地址码！！并不是用来修复数据的！重置后接收器需要重新配对该发射器。

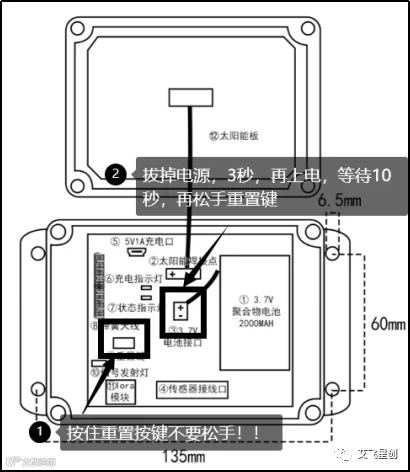

重置教程：
1. 长按重置键不要松手，一直不要松开！！
2. 拔掉电源3秒后，再上电，等待10秒再松手重置键！信号发射灯快闪几次后完成重置。
七、接线框架图

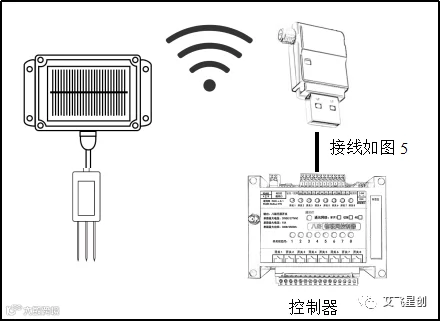

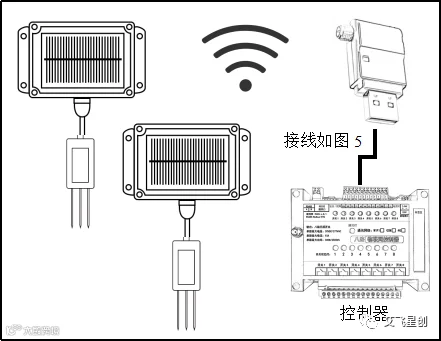

一个接收器最多接收2个无线太阳能发射器的信号，如一拖一代表一个接收器转换一个无线太阳能发射器的数据；一拖二代表一个接收器转换两个无线太阳能发射器的数据；
图6 一拖一接线框架
图7 一拖二接线框架
八、安装方式
九、传感器配对控制器
注意：
1，使用【艾掌控2.0】APP，APP下载链接：http://admin.aifxc.cn

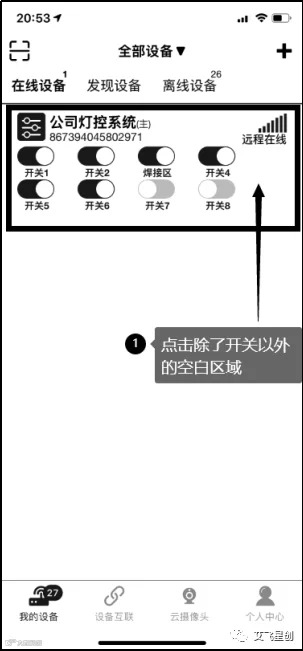

2，操作前，控制器必须已经绑定在APP中，并且处于可控状态！
步骤1，点击进入设备主控页面；

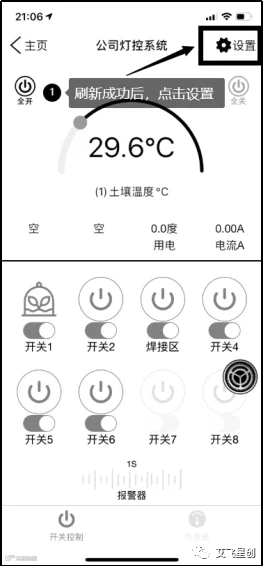

步骤2，刷新成功后，点击右上角【设置】

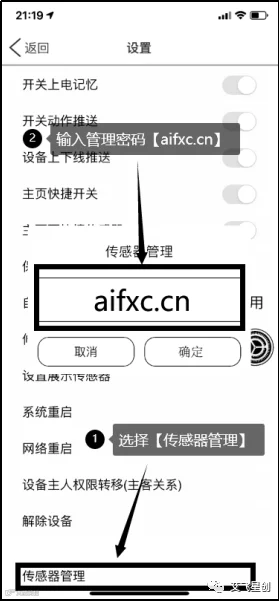

步骤3，选择【传感器管理】；输入密码【aifxc.cn】；

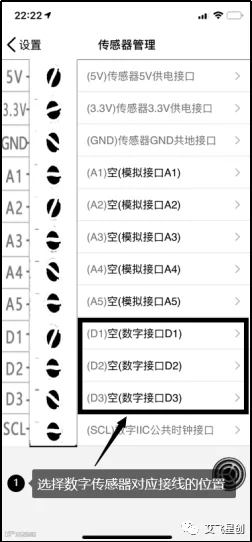

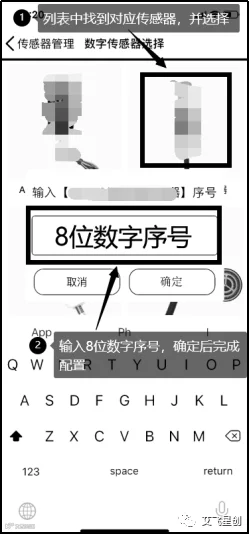

步骤4，选择数字传感器对应接线的位置，黄色线接在D1口就选择D1，接在D2口就选择D2，接在D3口就选择D3！
步骤5，在传感器列表中找到【太阳能无线传感器】
输入序号【22395848】完成配置。
十、问题排查
Q：APP显示无传感器？
A：按照标题八【传感器配对控制器】进行操作。
Q：接收器灯不亮？
A：没有电源，检查接线，注意是否反接，或者接错。
Q：接收器一直蓝色闪烁？
A：没有配对到任何传感器，请配对传感器。
Q：接收器长按配对键无效？
A：接收器配对满2个传感器后，再配对就无效了，可以删除全部传感器或者指定传感器后，再配对。
Q：有一个传感器离线了，接收器没有闪红色灯？
A：仅所有传感器都离线后才会闪红色灯！如果只有一个传感器，离线后就闪烁了，如果有两个传感器，必须两个都离线才会闪烁。
Q：电池一晚上掉电很快？
A：电池已老化，请更换电池！！！！！
Q：距离不理想？
A：更换接收器的LORA天线，或者更换位置。
