前言

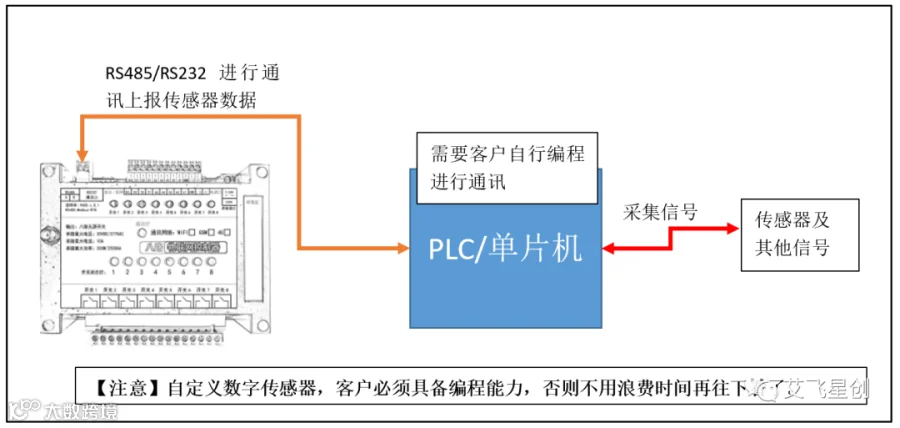

一、框架结构
仅支持8路控制器，可用RS232与RS485其中任意一个接口进行编程主动上报数据到控制器主机。
二、传感器配对控制器
1，使用【艾掌控2.0】APP，APP下载链接：http://admin.aifxc.cn
2，操作前，控制器必须已经绑定在APP中，并且处于可控状态！

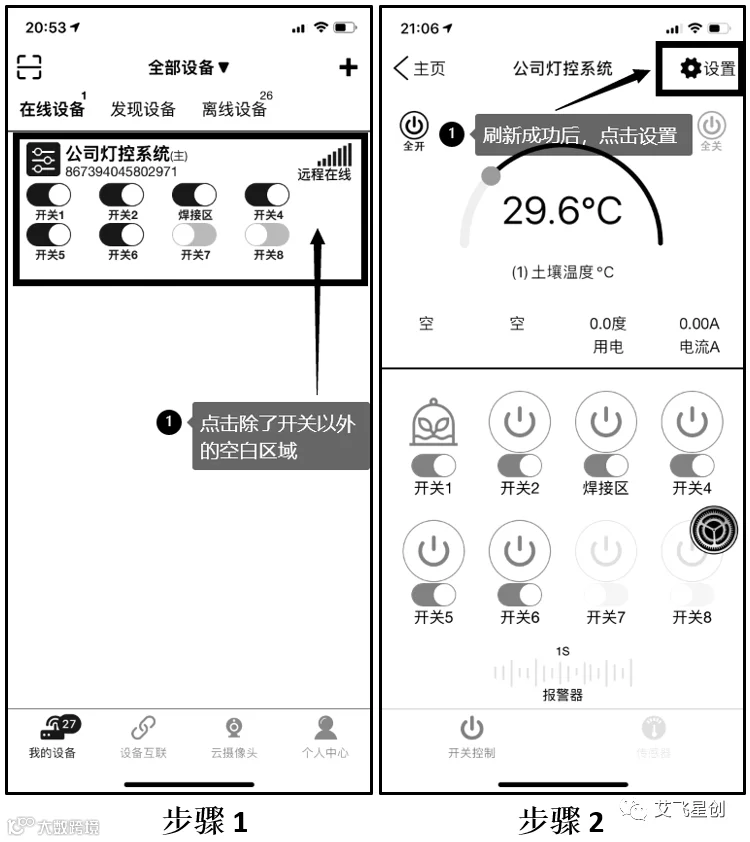

步骤1，点击进入设备主控页面；
步骤2，刷新成功后，点击右上角【设置】；

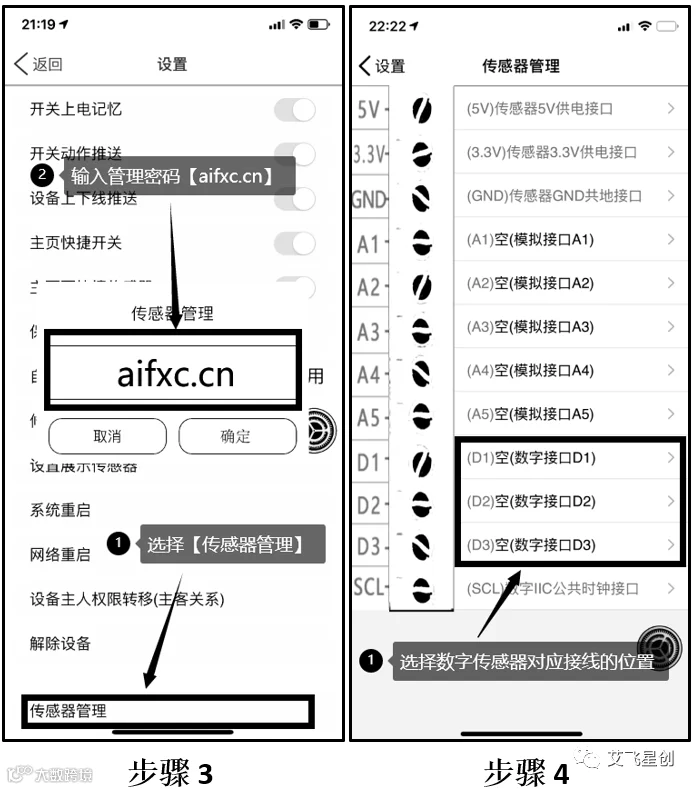

步骤3，选择【传感器管理】，输入密码【aifxc.cn】；
步骤4，选择数字传感器对应接线的位置，黄色线接在D1口就选择D1，接在D2口就选择D2，接在D3口就选择D3！
步骤5，在传感器列表中找到【自定义通讯】输入序号【48942267】完成配置。

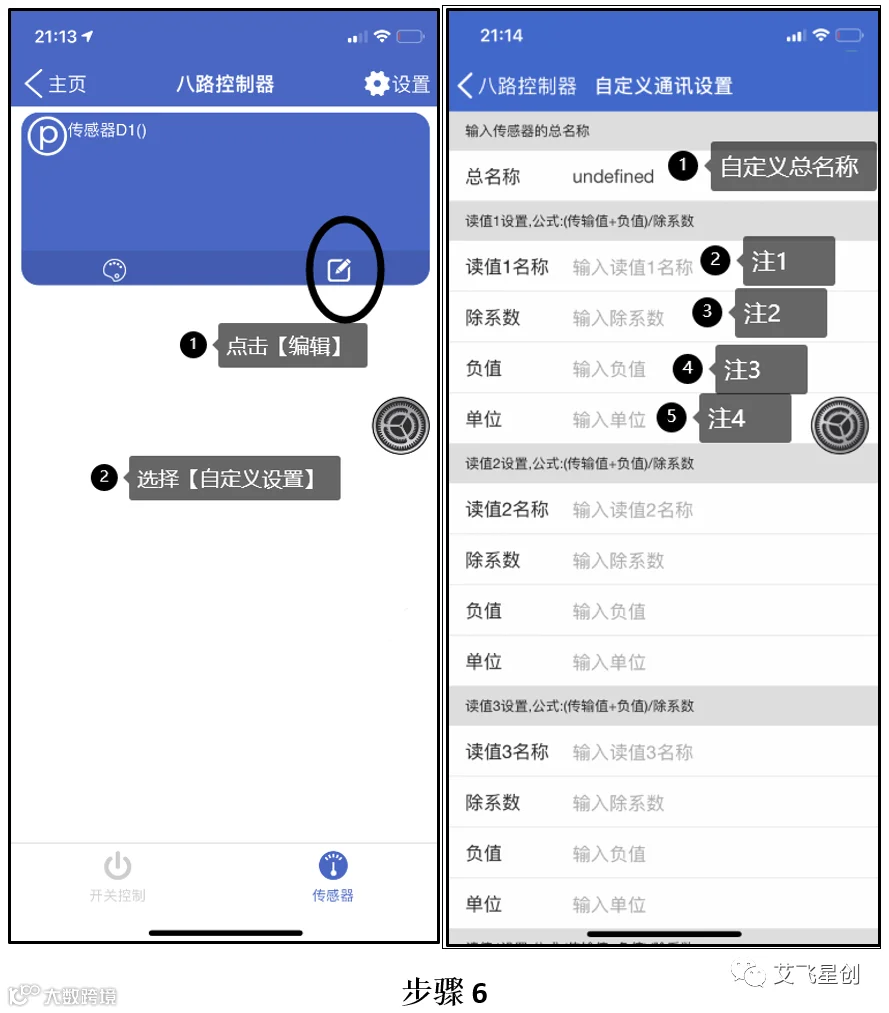

步骤6，选择【编辑】-【自定义设置】。
注1：读值的名称，如果不需要显示这个读值，那么名称为空；
注2：除系数，代入公式除系统；
注3：负值，如果读值没有负数那么请务必设置为0；如果有负数，那么按照公式进行填写，负值请填入负数，不要填写正数，例如：-100；
注4：读值的单位，没有可以空着。
一个接口最多5个读值！所以可以选择性填写5个数据的资料并保存。当然，自定义可以自定义D1、D2、D3三个接口，每个接口5个数据，那么全部用起来就是15个读值了。
三，RS485通讯上报数据
教程以PC接口调试为例，用PC当教程的含义仅仅是调试用！！！
3.1，准备USB转RS485工具

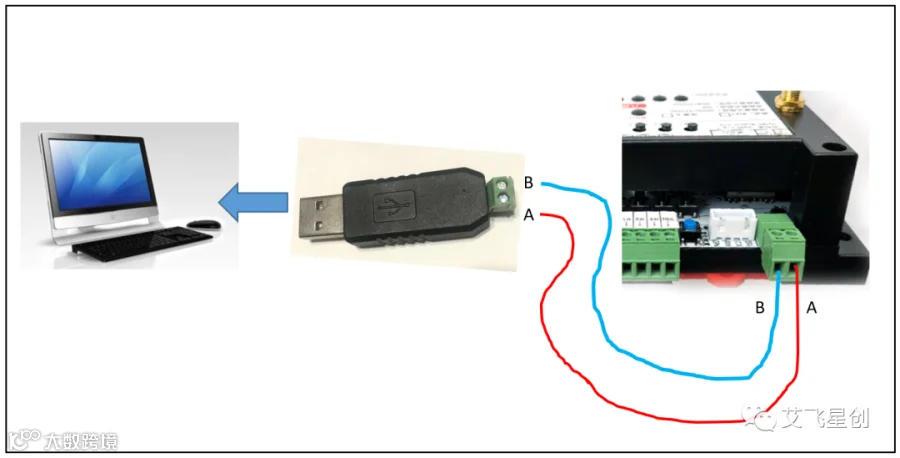

3.2，控制器通电后，USB转换工具插入电脑，采用AB两线与控制器连接，如下图：

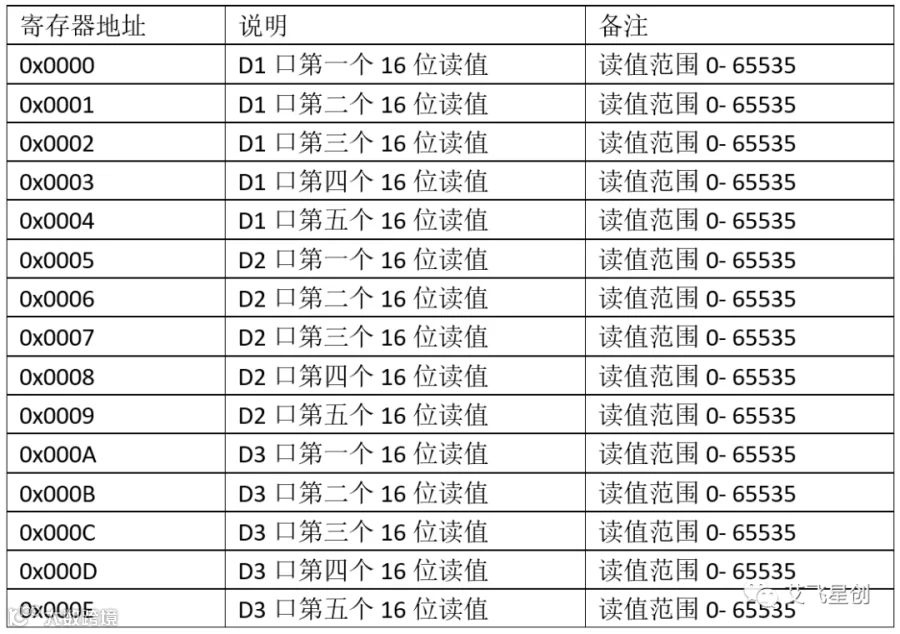

3.3，了解寄存器功能码及写入地址
使用功能码10
3.4，示例：我想写入3个读值到D1口
例如，3个数据如下：
【空气质量123.45PPM】【温度-9.7℃（最小温度-25℃）】【单独值789】
公式计算为：（传输值+负值）/除系数

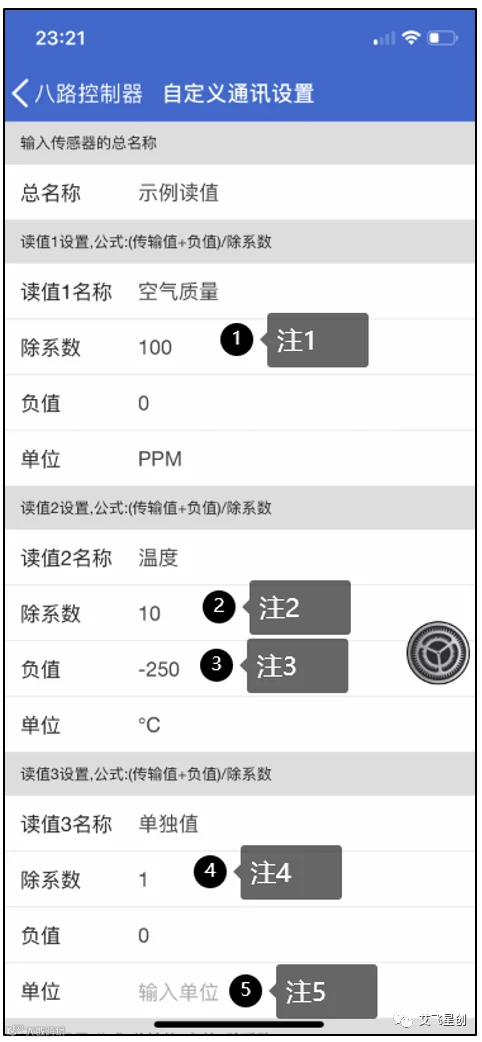

注1，需要有2位小数，那么除系数应该除以100；
注2，需要有1位小数，那么除系数应该除以10；
注3，因为最小温度为-25.0度，带一位小数，所以负值为-250；
注4，没有小数，那么除系数应该除以1；
注5，没有单位，那么单位应该为空。

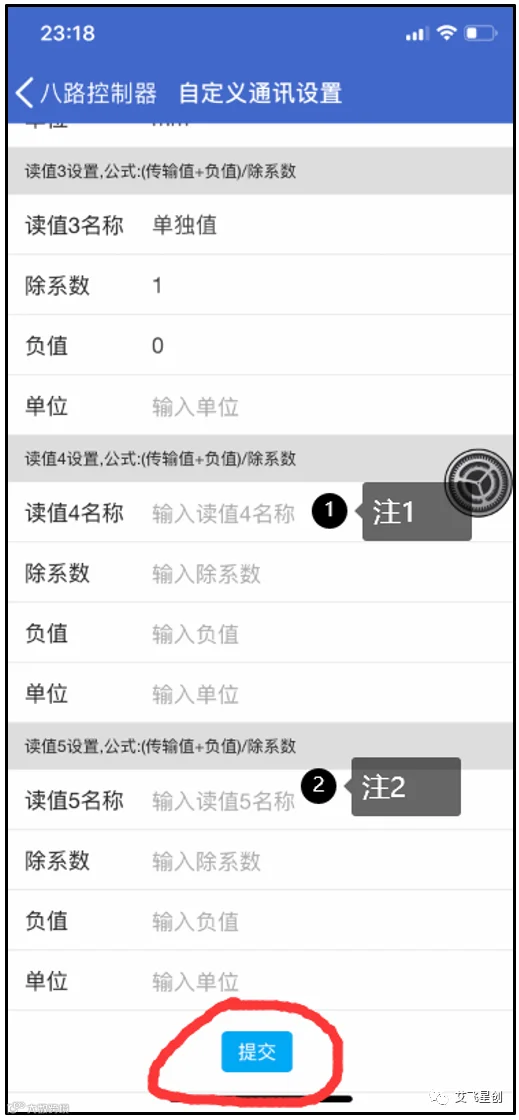

注1，不显示的值就不要填写名称；
注2，不显示的值就不要填写名称。

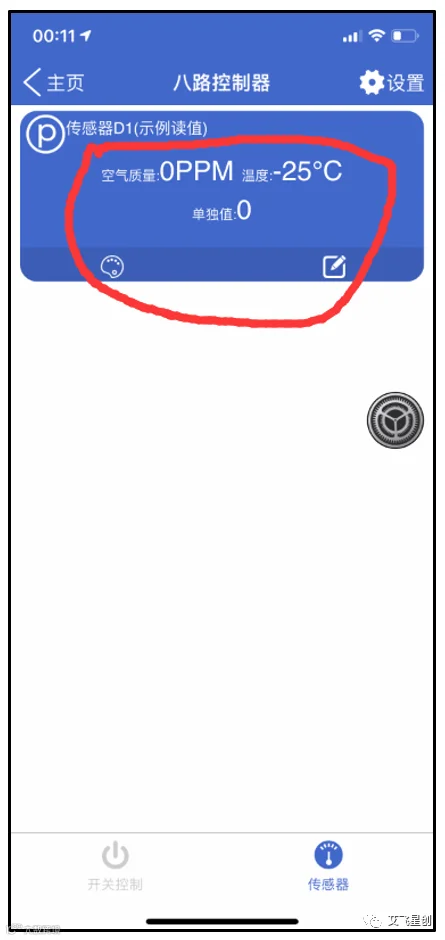

设置好以后，我们可以看到有读值了，因为默认是0，所以以上读值都是最小值。

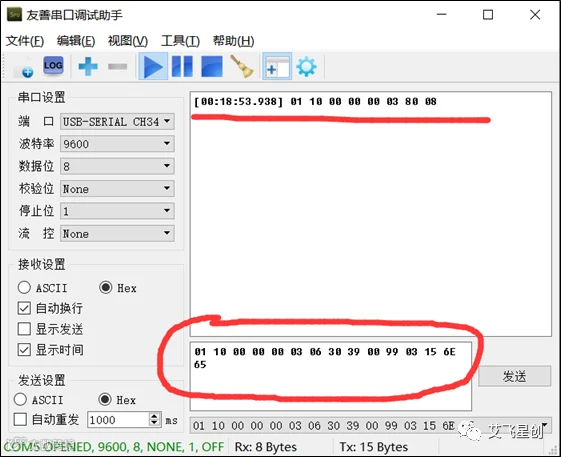

3.5, RS485在USB转换器连接电脑后，在电脑中打开串口工具（串口工具自己网络中下载）
波特率：9600,8位数据位，1位停止位，无校验。
发送数据：
01【为地址】
10【功能码】
00 00【为起始地址】
00 03【为3个读值】
06 【为6个字节】
30 39【为第一个读值0x30*256+0x39=12345 传输的第一个读值，代入公式就是（12345-0）/100=123.45】
00 99【为第二个读值0x00*256+0x99=153 传输的第二个读值，代入公式就是（153-250）/10=-9.7】
03 15【为第三个读值0x03*256+0x15=789 传输的第三个读值，代入公式就是（789-0）/1=789】
6E 65 【CRC校验】
反馈数据：
01【地址】
10【功能码】
00 00【为起始地址】
00 03【为3个读值】
6E 65 【CRC校验】
注意事项【上报数据的间隔时间不要小于1秒，尽量2秒上报一次数据！】

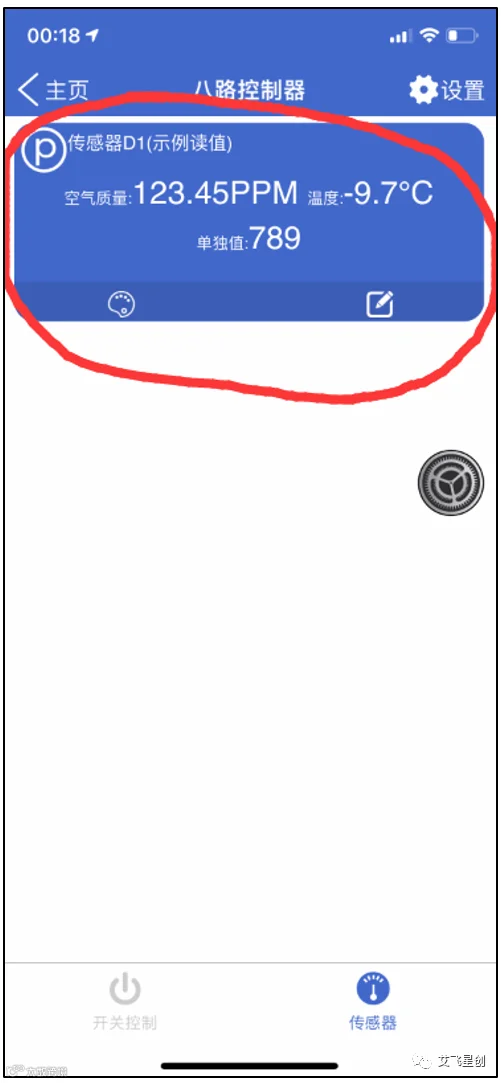

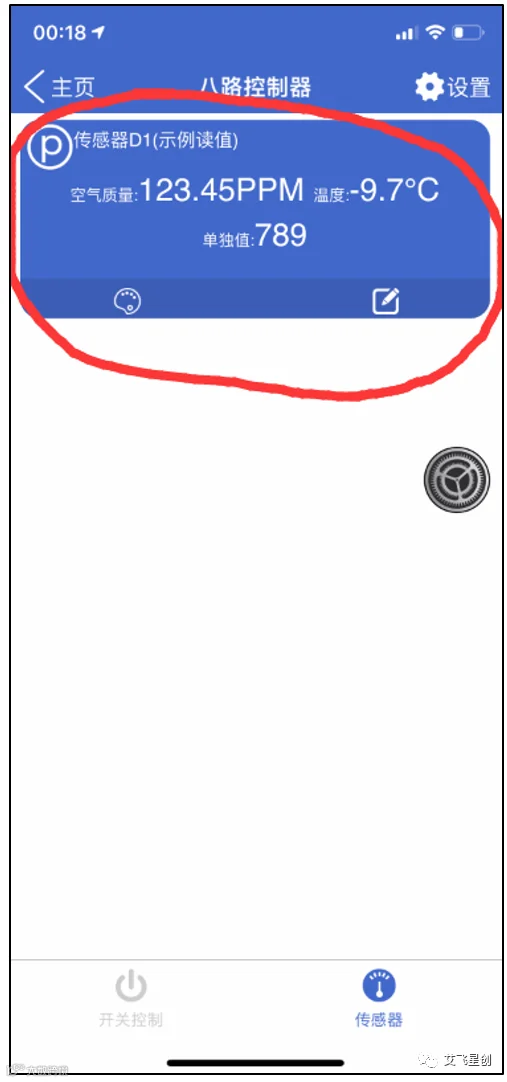

显示效果如下，那么我们就把自己想要的读值写入控制器了！
注意事项【上报数据的间隔时间不要小于1秒，尽量2秒上报一次数据！】
显示效果如下：那么我们就把自己想要的读值写入控制器了！
四，RS232通讯上报数据
继续以PC为例，基于RS485例程，现在改成用RS232进行上报数据。
尽量推荐用RS485上报，RS232为自定义协议，不是标准的协议，所以编程方面会麻烦一些，而且一次上报只能一个接口！RS485可以一次性上报15个U16类型的数据，RS232上报需要分3次上报。
4.1准备USB转RS232工具

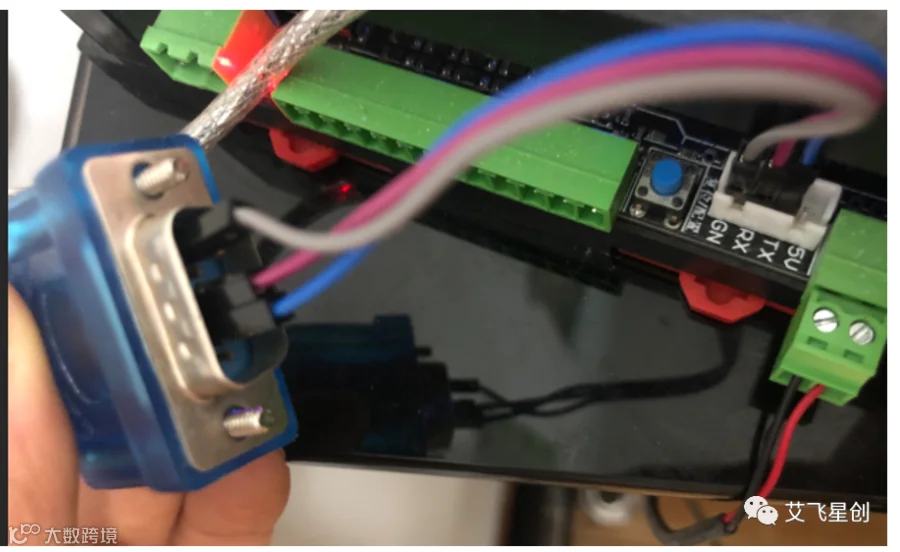

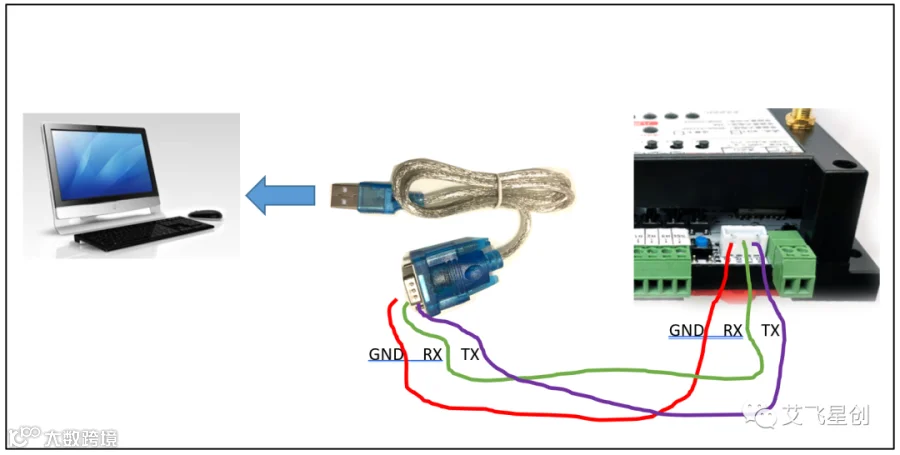

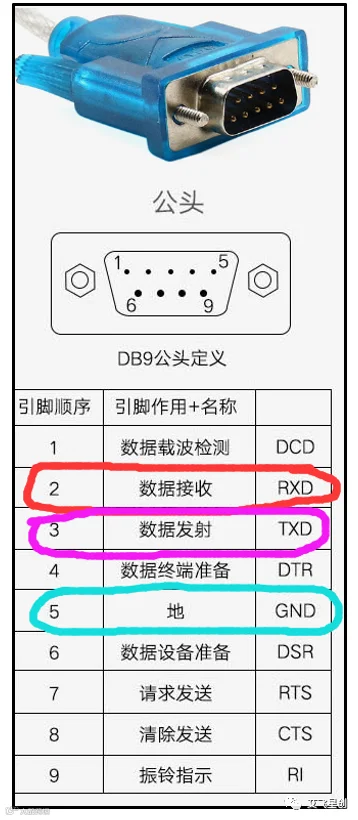

4.2，控制器通电后，USB转换工具插入电脑，采用GND、RX、TX三线与控制器连接，如下图。
只用2、3、5 三个接口，用跳线跳到控制器上面对应接口。
4.3，了解写入协议格式
注：1，传感器类别仅支持0x00（D1），0x01（D2），0x02（D3）
2，输入传感器的长度必须是基数，最大10+1字节，上传一个传感器是2个字节，就是2+1，上传两个传感器是4个字节，就是4+1.

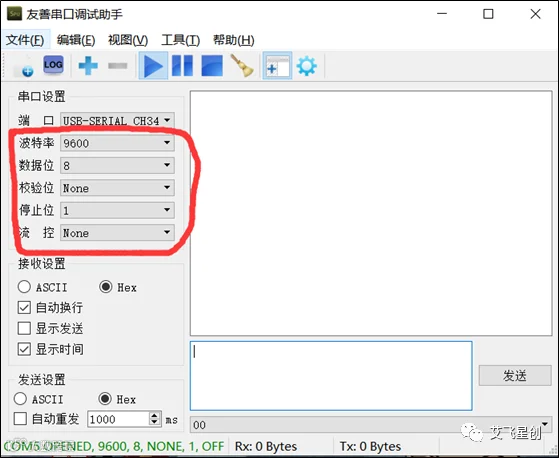

4.4，RS232在USB转换器连接电脑后，在电脑中打开串口工具（串口工具自己网络中下载）
波特率：9600,8位数据位，1位停止位，无校验。
示例：我想写入3个读值到D1口
例如，3个数据如下，
【空气质量123.45PPM】【温度-9.7℃(最小温度-25℃)】【单独值789】
以上与RS485示例同步，所以可以参考RS485通讯的教程。

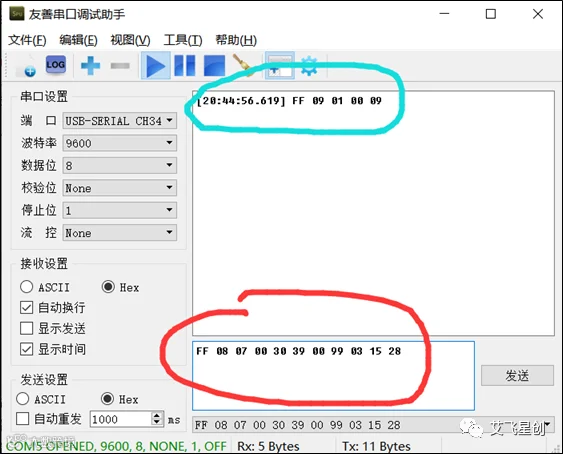

发送数据：
FF 【帧头】
08 【命令】
07 【三个传感器数据就是6个字节+1=7】
00 【写入到D1口】
30 39【为第一个读值0x30*256+0x39=12345 传输的第一个读值，代入公式就是（12345-0）/100=123.45】
00 99【为第二个读值0x00*256+0x99=153 传输的第二个读值，代入公式就是（153-250）/10=-9.7】
03 15【为第三个读值0x03*256+0x15=789 传输的第三个读值，代入公式就是（789-0）/1=789】
28 【校验和，以上所有数据的和】
反馈数据
FF 【帧头】
09 【命令】
01 【数据长度】
00 【成功 （01就是失败）】
09 【校验和】
效果如下：
最后
教程完，主要讲解了如何APP中设置自定义参数，与如何把数据通过接口上报到APP里面。
再次声明，以上是以PC上传数据为例子，不会有人把PC用来当上传数据的工具的！请用PLC、单片机或者其他微机处理器进行编程，然后再上传通讯。
