产品介绍

       LORA终端主机支持多种传感器，温度、温湿度、电磁阀、液位、压力等等……可自动识别切换；需搭配LORA收发器使用；

       LORA终端主机采用防水外壳、防水按键、防水接口、防水天线；达到IP67防护等级。

       LORA终端主机待机功耗低至3ua，搭配1W太阳能板，适用于各类环境；超低功耗模式，可保证在黑暗环境下，不同的上报时间下，可以待机1年及以上时间；高效模式，可保证的能正常太阳能充电的情况下，高效的上报数据。

1.终端主机参数

2.终端主机介绍

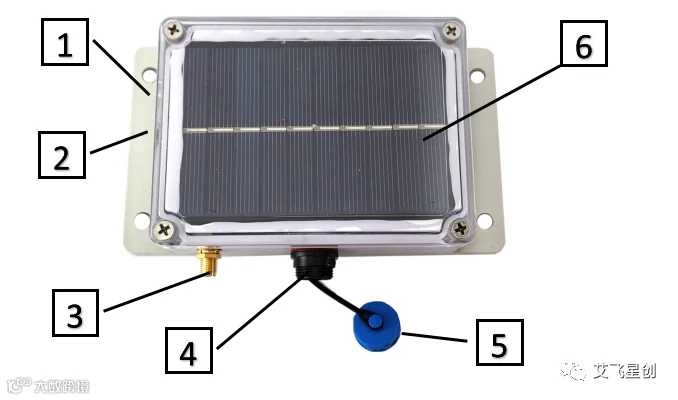

2.1终端主机标识

(1) 电源开关按键、通讯指示灯

(2) 触发按键、测试按键、电磁阀切换按键

(3) 433天线接口

(4) 传感器防水对接口

(5 )防水帽（不使用传感器的时候用的）

(6) 太阳能板

2.2 传感器接口标识

（1）电源正

（2）信号线

（3）信号线

（4）电源负

（5）信号触发（触发按键的信号线）

【注5】门磁开关类传感器占用；其余传感器悬空可以自行外引进行触发，此引脚是内部触发引脚，有需求客户可自行外引【4】【5】引脚做为外部触发按键（点动按键），引出此引脚后，需自行承担外部因素风险，lora终端主机将不在保质范围内。

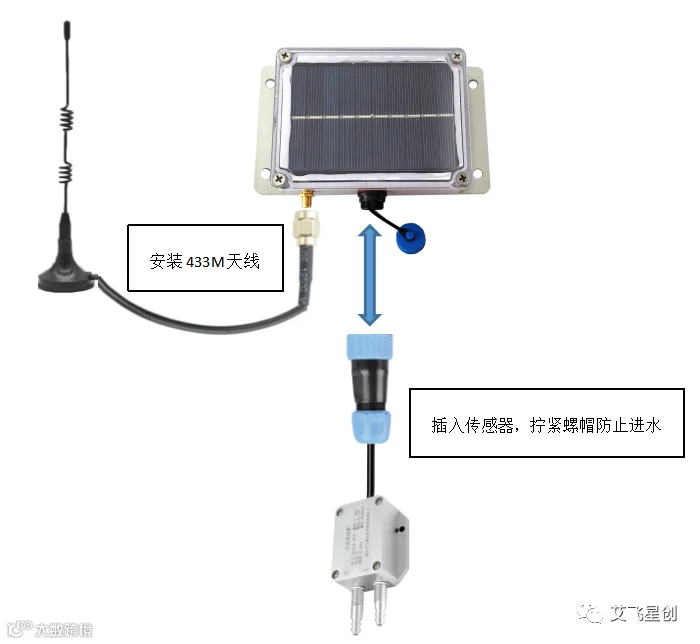

3.终端主机组装

（1）不同类别的传感器插入会自动识别，支持热插拔；仅【电磁阀】类传感器不支持热插拔，如果识别到【电磁阀】传感器，热插拔其他传感器均无效，只能断开电源再上电进行切换。

（2）可以通过按下右侧的【触发按键】进行测试数据上报。

（3）终端主机达不到长时间在水中浸泡级别，所以户外安装，尽量避免直接放置在地面上，需安装在空中之支架上，建议安装斜角45°朝正南方向，能见太阳的环境下。

（4）外部没有预留其他充电接口，一般也用不上，如特殊情况，可拆掉外壳4颗螺丝，采用USBmin接口，使用5V 1A电源给电池充电。

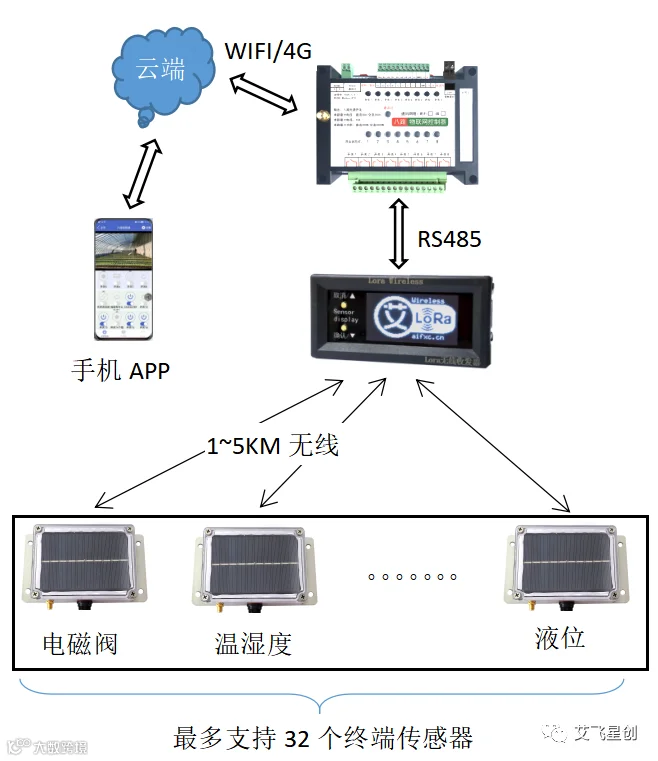

4.系统框架

5.距离测试

       终端主机采用最高功率进行通讯，理论最远距离可达5.5KM，实际各种影响因素下，实测路面无遮挡1.5KM 。可通过更换更高增益天线进一步提供通讯距离。

       如现场需要测量实际最远有效距离，可采用以下方案：

      甲乙2个人，甲在安装点拿着收发器观察屏幕，将通讯调节为【轮询】方式，轮询时间为0秒，这样，终端主机会不停的上报数据，甲乙手机通讯，乙走远进行距离测试，直到无法正常通讯为最远距离。

6. 终端主机上报模式

6.1主动上报（超低功耗）
    主动上报，功耗为3ua待机功耗，按照设定时间定时上报一次数据，无论收发器是否接收数据都会定时上报。例如设置10分钟上报，那么终端主机每10分钟会唤醒一次进行上报再进入休眠，一直按照这样循环。
     如果无法正常通过太阳能板充电，长期处于黑暗环境下，推荐使用主动上报方式，然后设置较长的上报时间，例如1小时上报一次，那么满电情况下，至少待机达一年以上。

6.2轮询上报
    轮询上报，功耗为280ua待机功耗，相对功耗较大，但是更加灵活，终端主机仅会被收发器唤醒上报，其余时间均为待机状态，不浪费任何不必要的电量；轮询支持重发上报，同时也保证了数据上报的稳定性。

7.终端主机维护

（1）避免将终端主机靠近热源、明火、易燃易爆气体、液体；

（2）如监测到电池掉电过快，长期处于低压状态，可以先检查太阳能板表面是否被遮挡或无法正常被太阳照射，再拆开外壳检查电池是否鼓包或漏液；

（3）电池更换，可以采用3.7V聚合物电池或18650锂电池（自带保护板）进行更换。
