在LED照明与显示领域,COB和SMD是两种常见的封装技术。很多人对它们的区别一知半解,今天就从多个维度为大家详细拆解,帮你快速理清两者的差异。

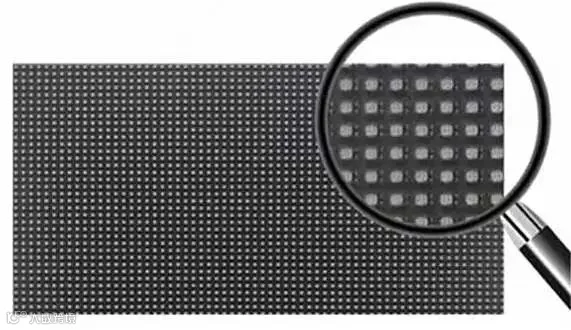

(一)传统 SMD
把单个LED芯片单独包装起来,做成一个个带 “小触角”(电极引脚)的小器件,然后要一个一个地焊到电路板上。就好比咱们平时吃的独立包装的糖果,每个都有自己的包装,要一颗一颗放到盘子里。
(二)COB
把很多LED芯片直接一起焊在同一块板子(基板)上,不用给每个芯片单独包装,芯片之间用导线连起来,形成一个整体。就像把一堆糖果直接倒在一个大盘子里,不用拆单独的包装,它们在盘子里成为一个整体。
| 性能维度 | 传统SMD | COB |
| 发光均匀性 | 单个器件拼接,易出现光斑、暗影,大尺寸显示更明显 | 芯片密集排列成整体,发光面连续,均匀性高,无明显拼接痕迹 |
| 散热性能 | 封装外壳阻碍散热,多器件集中工作时温度高,寿命较短 | 芯片直接贴于散热基板,热量传导快,温度低,寿命更长 |
| 光效和功耗 | 封装材料遮挡光线,光效较低,达到同等亮度更费电 | 无封装遮挡,光效更高,达到同等亮度更省电 |
(一)传统 SMD
生产成本:要经过单个包装、逐个焊接,步骤多又麻烦,人工和材料成本都比较高。
工艺复杂度:焊接时对精度要求很高,器件越小,越容易出现没焊牢、焊脱落的情况,工艺稳定性稍差。
(二)COB
生产成本:省去了很多单个包装的步骤,一起生产,效率更高,大规模生产时,成本优势很明显。
工艺复杂度:整体包装制作,机器操作多,稳定性好,出问题的概率更低,工艺更稳定。
SMD因单个器件体积小、像素间距可调范围大,更适合小范围、高精度的显示场景,比如会议室的小间距LED屏。
COB凭借发光均匀、亮度高、散热好的特点,适合大尺寸且对显示效果要求高的场景,像商场里的超大尺寸广告屏。
作为深耕显示设备多年的厂家,我们从研发、生产到销售全流程自主把控,砍掉中间环节溢价。
提供免费方案设计:根据你的场地尺寸、使用需求,定制专属拼接方案,避免盲目采购。
整机保修1年:全国售后网点覆盖,支持远程技术指导+到厂维修(不含物流费),用屏更安心。
已服务超300家企业客户,从连锁商超到政府单位,积累丰富的拼接屏安装落地经验。
