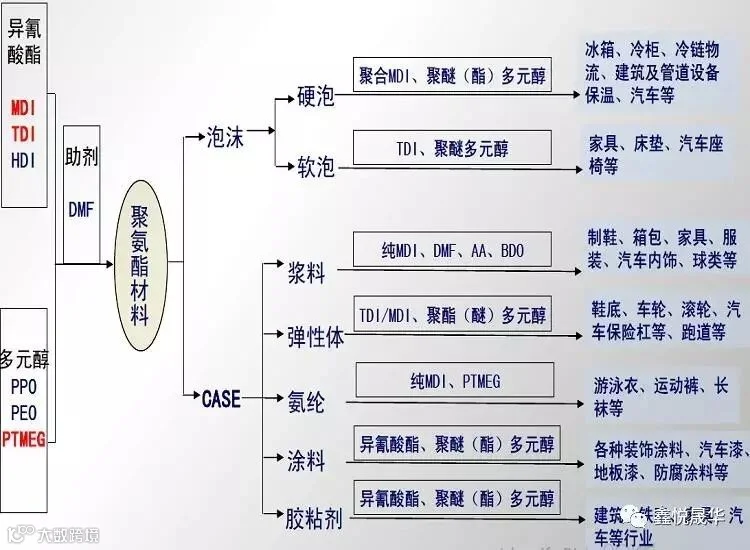

聚氨酯是一个非常概况性的术语，涵盖了具有不同性能的材料，包括了发泡产品和非发泡产品。
聚氨酯是目前所知的最复杂及多变的聚合物中的一种。
聚氨酯的最大优点是它的多用性，无论最终产品的特性还是独特的操作过程，用聚氨酯为原料，都可“容易”办到。

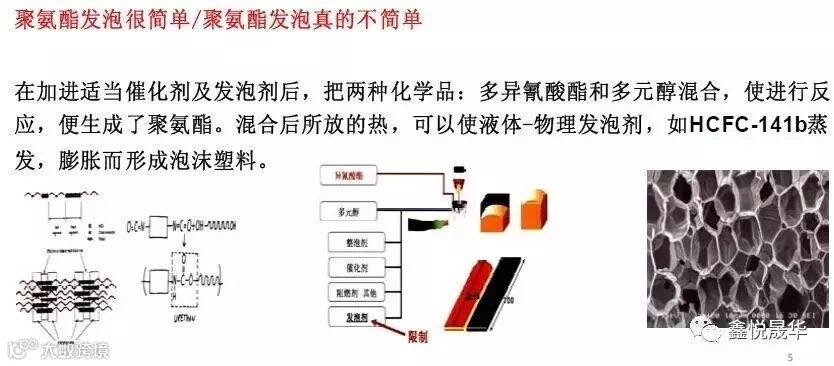

通过对异氰酸酯和多元醇（相关助剂）适当选择，可生产成很软的软质泡沫、微孔型聚氨酯泡沫、隔热性能优异的闭孔型硬质聚氨酯泡沫。
工艺篇
一步法发泡
一步法发泡是把所有原料同时全部混合后直接注入模具中，在一定温度下固化成型从而制得泡沫塑料的方法。
完全预聚法
完全预聚法是把全部聚酯或聚醚和异氰酸酯反应生成预聚体，然后在催化剂作用下与水反应生成泡沫塑料制品。
半预聚法
半预聚法制预聚体，是指首先把过量的异氰酸酯和聚酯或聚醚反应，所得预聚体的游离异氰酸酯根含量范围在20%～35%之间，发泡时把预聚体和聚酯或聚醚、发泡剂、泡沫稳定剂、催化剂等混合反应得到的泡沫塑料。
由于聚氨酯泡沫是经过几个复杂的化学（物理）反应生成的, 受原料的品种、数量、工艺条件波动的影响, 使泡沫制品产生许多缺陷, 引起制品质量下降。
因此, 在各专业泡沫生产厂中, 人们一直在想办法防止或减小泡沫制品的缺陷, 提高产品的质量。
泡沫塑料的生产工艺

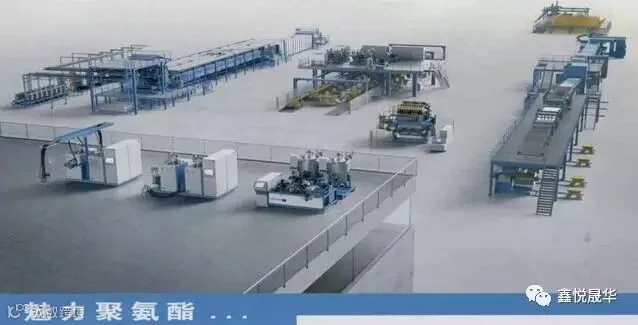

聚氨酯泡沫的加工工艺, 可用手工发泡成型或机械发泡成型, 可以用低压发泡机, 也可以用高压发泡机......

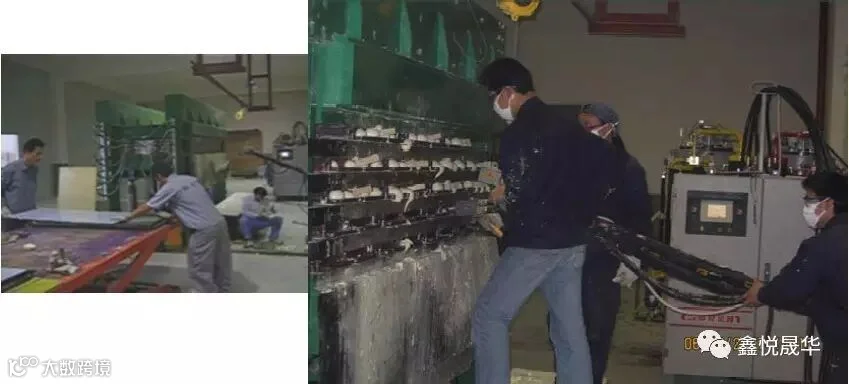

手工模塑
机械浇注发泡

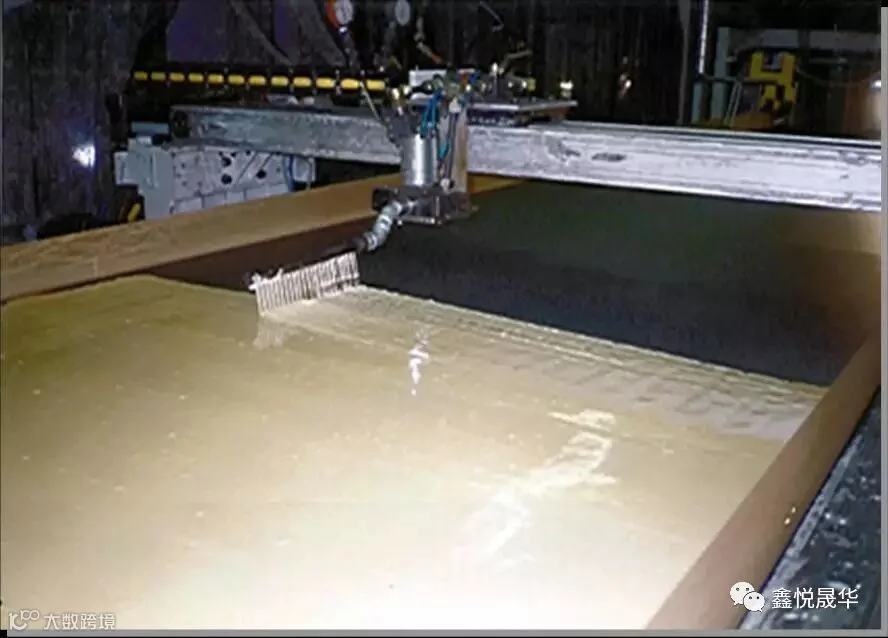

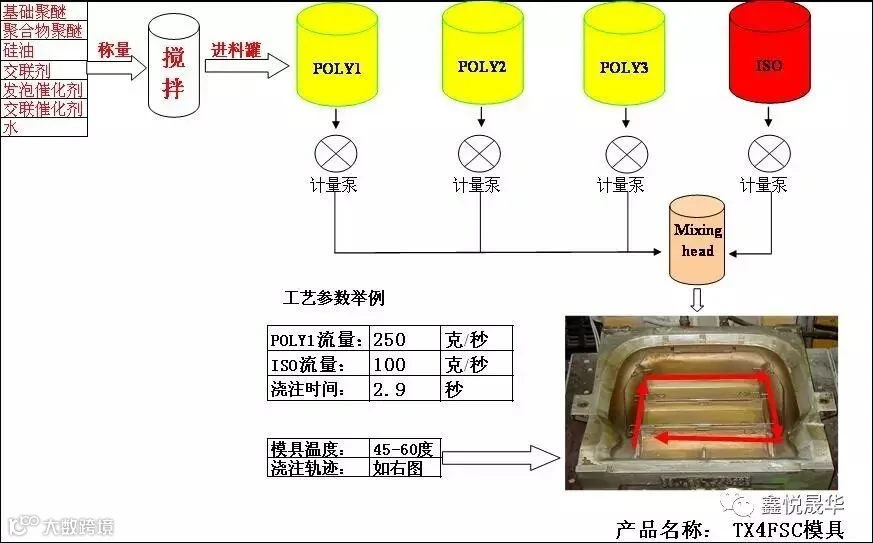

机械浇注发泡是指用发泡机代替手工操作。把原料按比例混合并注入模具或空腔。
喷涂发泡成型

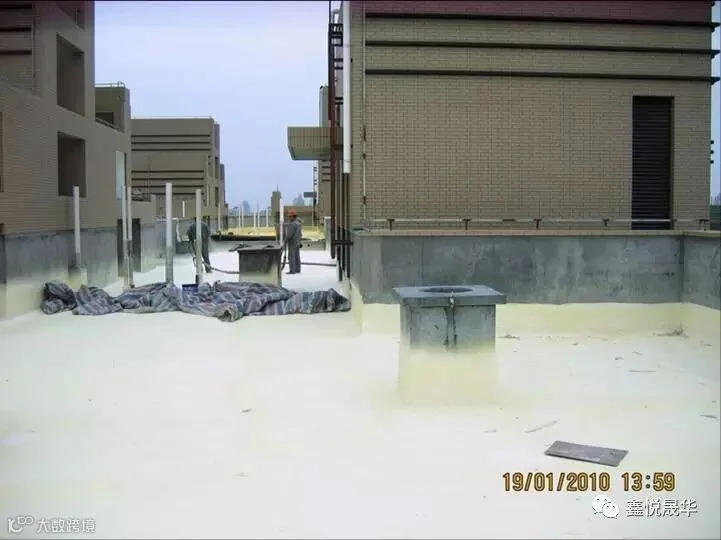

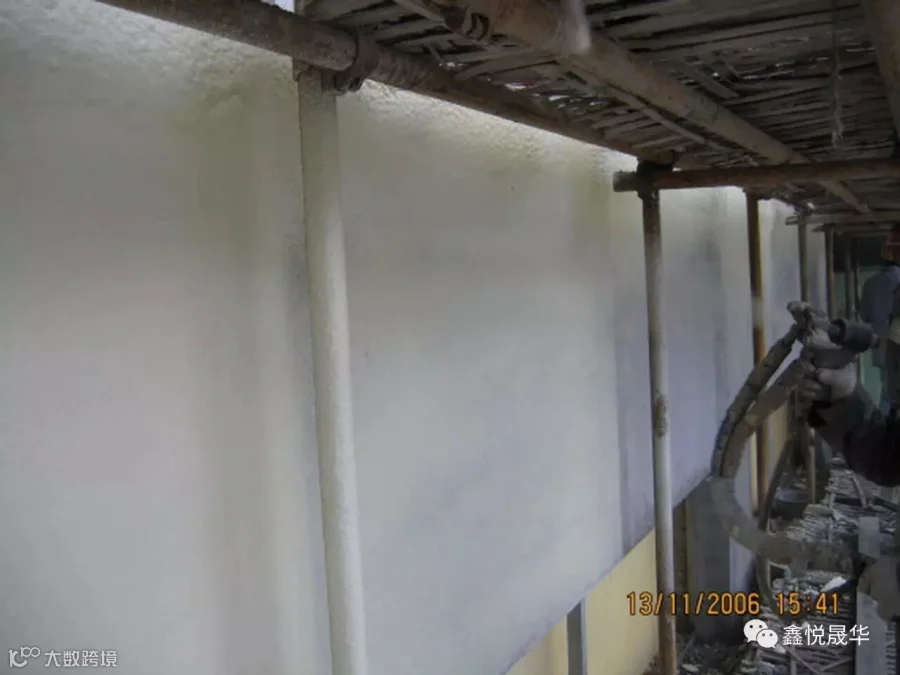

喷涂发泡成型是指把硬泡聚氨酯泡沫塑料的原料直接喷射到物件表面，并在此面上发泡的成型方法。
自结皮泡沫塑料

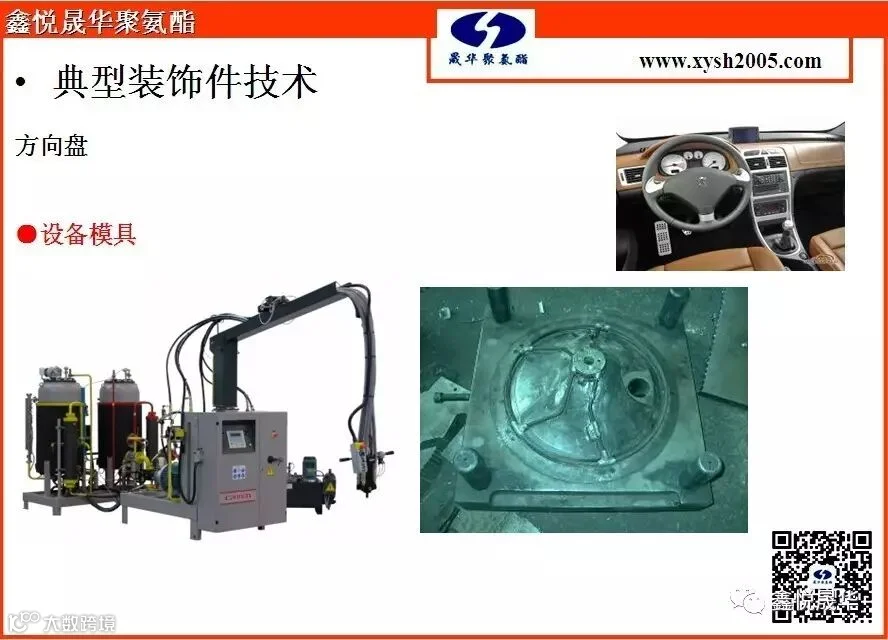

自结皮泡沫塑料又称整皮模塑泡沫塑料，是指利用特殊工艺将PU组份一次形成带坚实表皮的泡沫塑料制品。

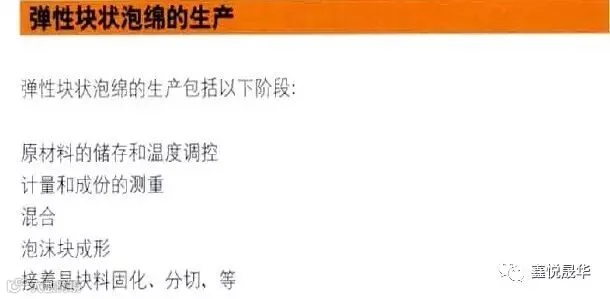

（弹性泡绵）弹性块状泡绵的生产
资料来源：《弹性泡绵块料手册》Shell Chemicals
完整版（连载）

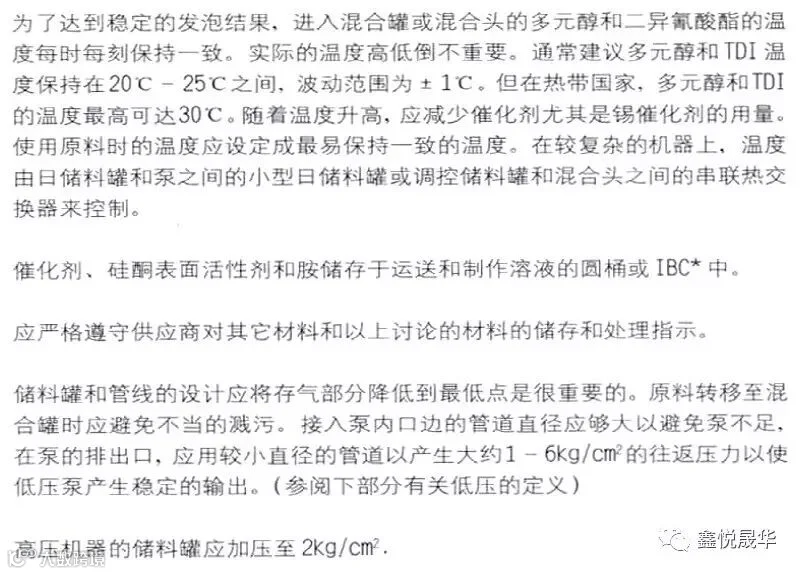

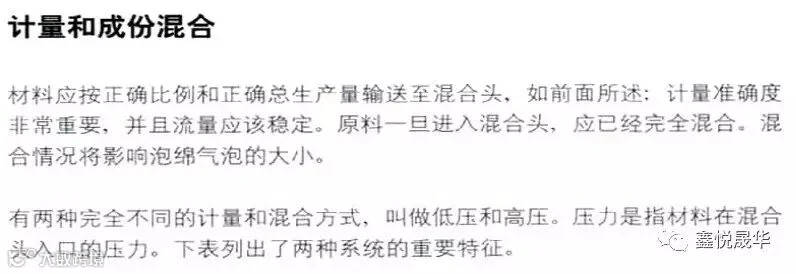

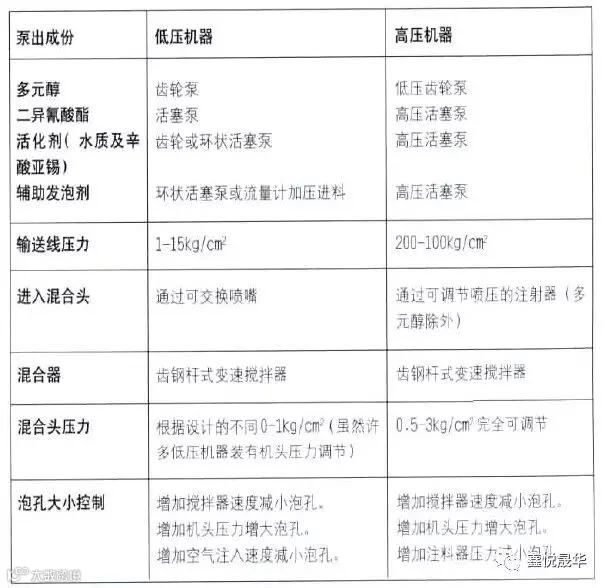

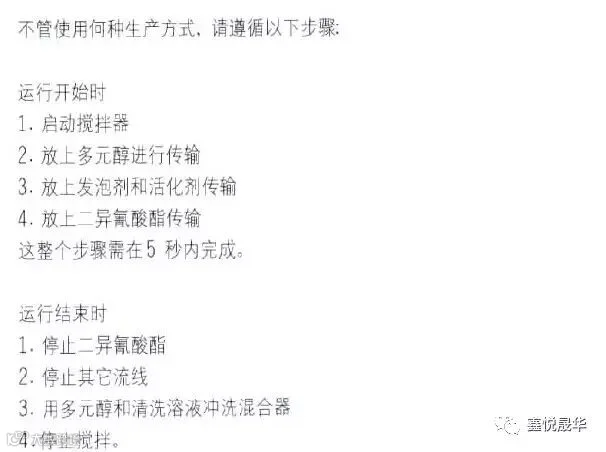

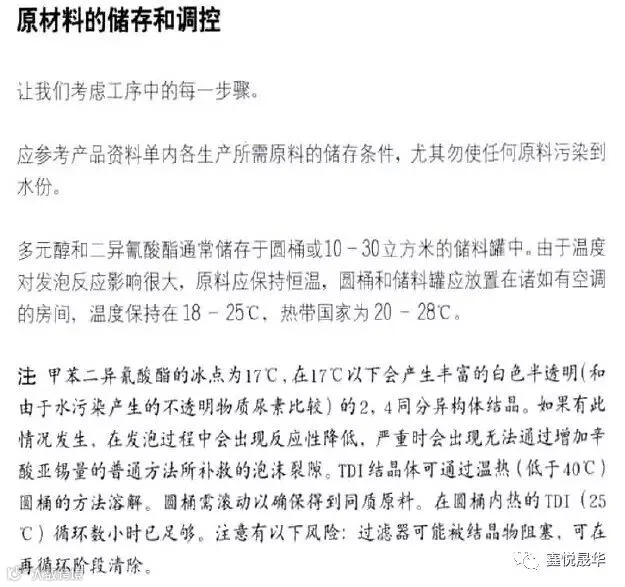

弹性泡沫块生产（待续）
友情提示：请点击篇尾“阅读原文”即可查阅所有文章（弹性泡绵连载始于12.13日），感谢您的关注。
鑫悦晟华聚氨酯公众号涉及聚氨酯原料、制品、工艺等解决方案敬请联系公司各地咨询热线（公司全系列原料产品目录，每周5发布，敬请关注）
