高承载聚氨酯软泡生产技术是20世纪90年代初期开始发展起来的, 它是利用一种新型的聚合物聚醚多元醇和普通聚醚多元醇等混合后, 经发泡制成的一种新型聚氨酯软泡。
其最主要的特点是:与普通聚氨酯软泡相比, 在密度相同的条件下, 泡沫体的硬度和回弹性可以大幅度提高。
随着生活水平的提高, 消费者对沙发坐垫和床垫承载性能的要求越来越高。
高承载聚氨酯软泡生产技术
常用密度下的用苯乙烯/丙烯腈型接枝聚醚多元醇改性的高承载聚氨酯软泡生产配方。
配方制品的密度设定在27kg/m3左右
中总结出的经验, 在1个大气压下, 以下关系成立:
100份聚醚多元醇用2.0份水时, 所得泡沫密度为45 kg/m3左右;
100份聚醚多元醇用3.0份水时, 所得泡沫密度为32 kg/m3左右;
100份聚醚多元醇用4.0份水时, 所得泡沫密度为25 kg/ m3左右。
据此推算泡沫密度为27 kg/m3时, 配方中100份(质量份) 聚醚多元醇用水约3.5份(质量份) 。

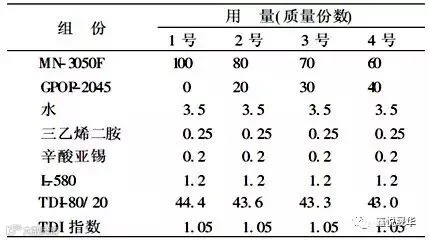

其中, 1 号配方是已在生产中应用的、完全采用普通聚醚多元醇的成熟配方, 将2 号、3 号和4号配方与其对比, 以此检验苯乙烯/ 丙烯腈型接枝聚醚多元醇用量对聚氨酯软泡硬度和回弹性的影响。

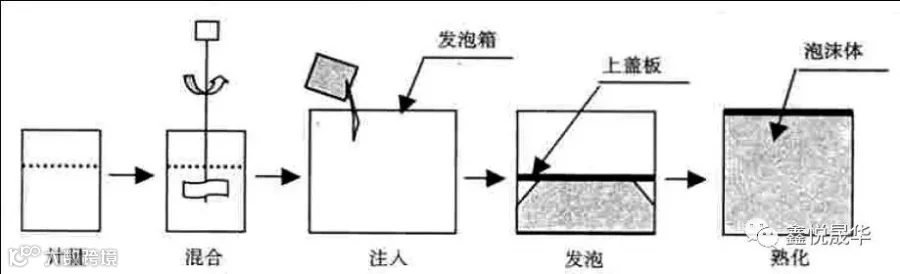

软泡制备

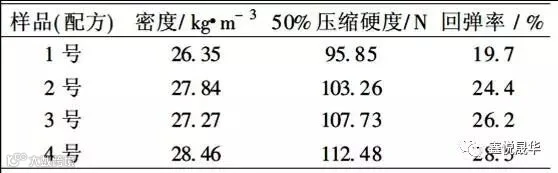

各配方样品性能对比
推荐3号配方作为生产用配方
配方设计/文 孔石泉

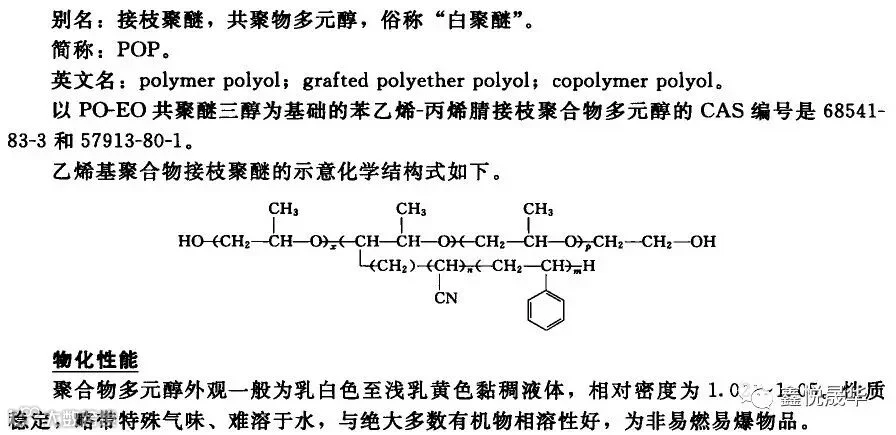

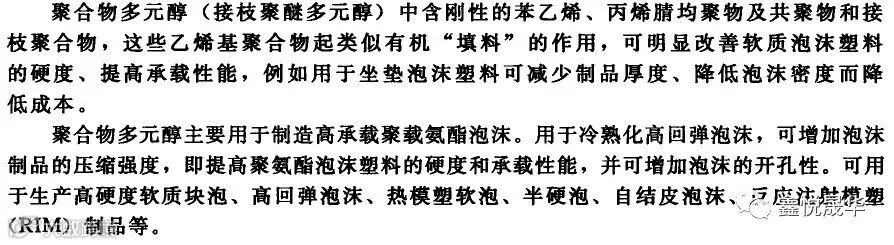

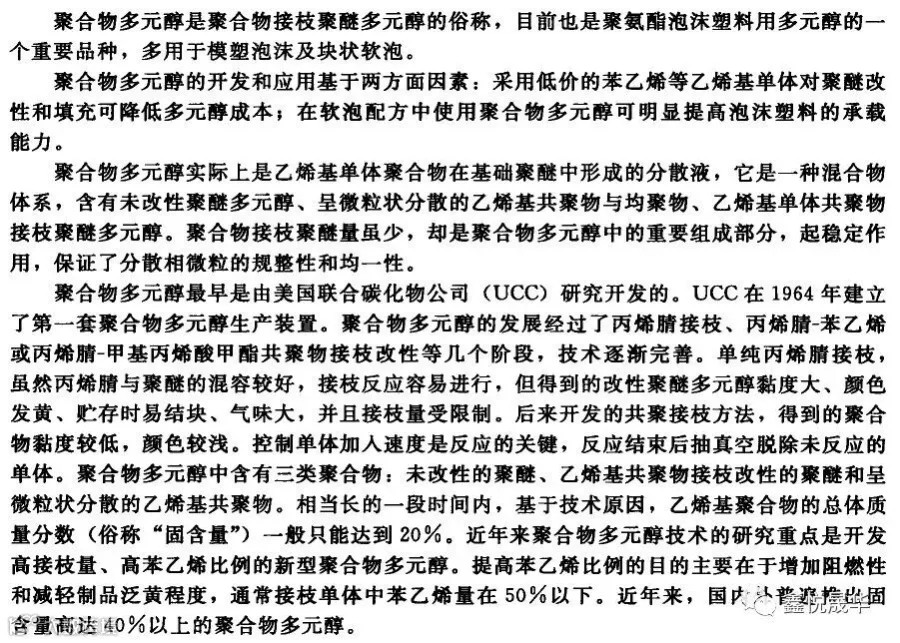

附：聚合物多元醇简介（聚氨酯原料及助剂手册）

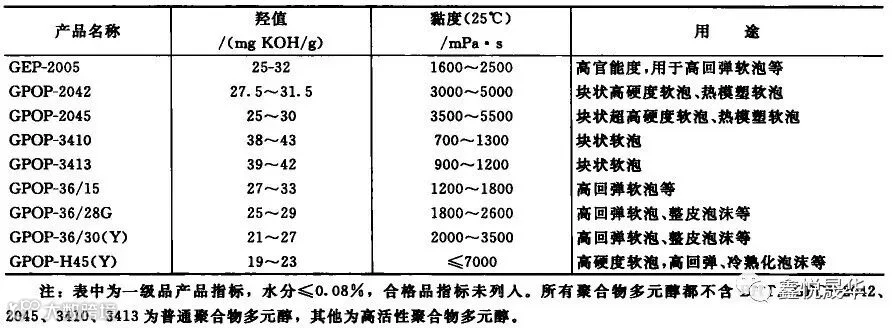

例：上海高桥聚合物多元醇产品技术规格

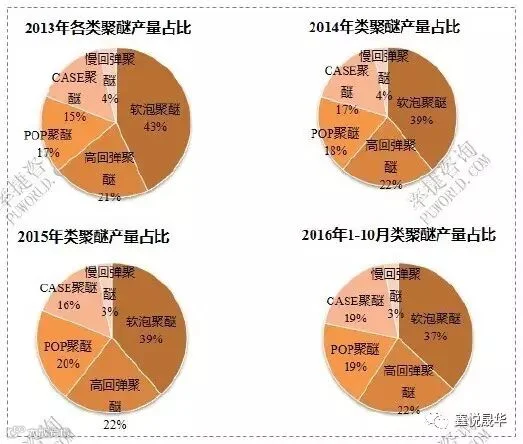

数据来源：率捷咨询
这世界需要梦想家，也需要实干家，最需要的是把梦想付诸行动的人。
北京鑫悦晟华聚氨酯集团诚邀硬泡（工作地点-北京）、软泡（工作地点-南通）人才加盟，2017让我们一起努力，见证聚氨酯工业的健康发展。
