11
星期三
2019年9月
舟覆乃见善游，马奔乃见良御。
船翻了才能看出谁会游泳，万马奔驰中才能看到谁御马技术精湛。
只有有真本事的人，才能抓住机会。在机会没来之前，沉下心来充实自己。

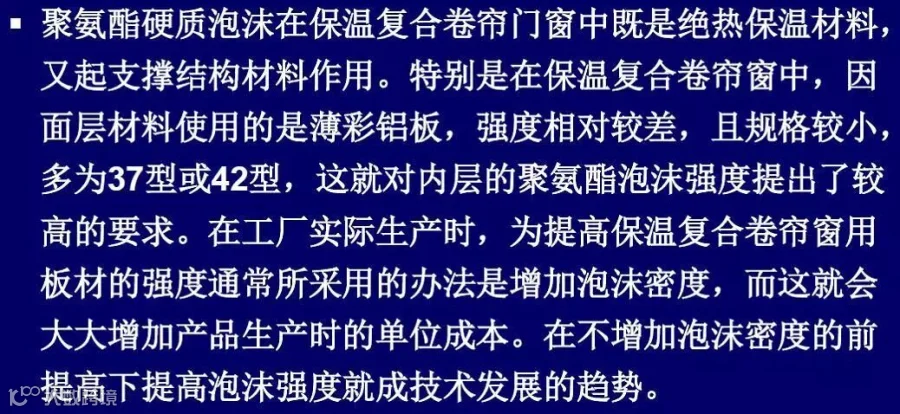

保温复合卷帘门、窗帘片，外层由双层彩铝或彩钢板制成，芯材为硬质聚氨酯泡沫。具有保温节能、防晒遮阳、隔音降噪、安全防盗、抗腐蚀性能强等优点，还有坚固美观、使用寿命长，抗冲击力强、防潮等特点。保温复合卷帘门（帘片）在生产中除对泡沫反应特性有较高的要求外，对泡沫的强度及泡沫与基材的粘结强度也有较高的要求，需承受多次的反复冲击和扭曲而不脱胶尤其是在（保温）窗帘片生产时，因生产工艺等方面的原因，造成发泡泡沫与铝板或钢板的浸润时间很短，对泡沫粘结强度的要求就更苛刻了。

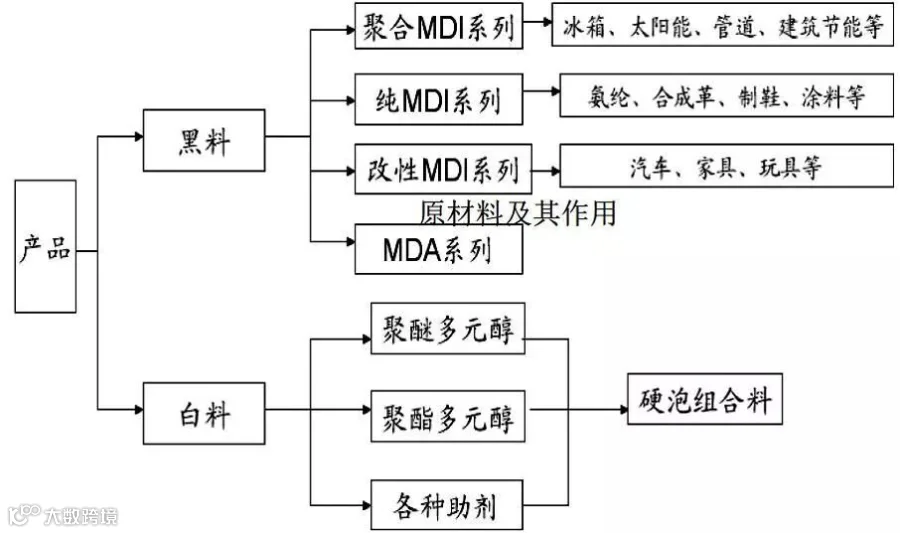

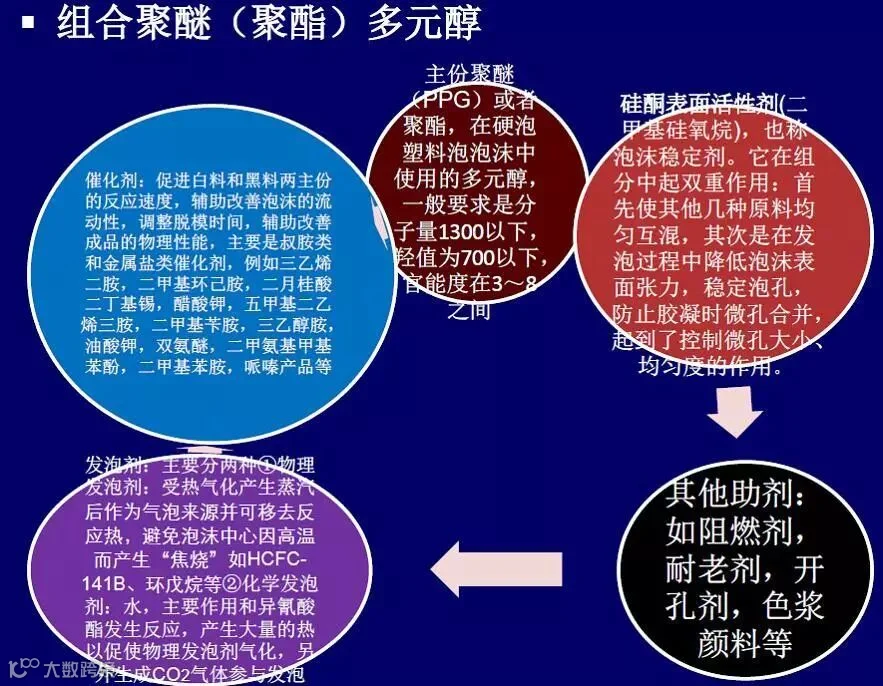

聚醚多元醇的选择
在使用过程中，需承受外界力量如风力长时间的反复冲击和扭曲，这就要求所用聚氨酯泡沫一方面应具有较高的压缩、拉伸、剪切强度，还必须具有较高的与基材粘结强度。
聚醚多元醇作为聚氨酯泡沫的基础原料，对泡沫性能有着决定性作用，根据发泡制品的性能要求选择合适的聚醚多元醇非常重要。
聚醚多元醇的官能度、羟值及制备聚醚多元醇所用的起始剂种类对泡沫制品的性能有着直接的影响。一般来讲，在一定的范围内，聚醚多元醇的官能度越小，羟值越低，所制得的泡沫粘结性越好，但压缩强度等工艺性能相对越差。
发泡剂的控制
所用发泡剂有化学发泡剂和物理发泡剂
交联剂的选择
对于保温复合卷帘门、窗帘用硬质聚氨酯泡沫体系，提高粘结性能，交联剂的选择十分重要。用高官能度聚醚作交联剂，虽生产工艺能满足要求，但泡沫表皮酥脆粘结强度低。采用低官能度聚醚虽表皮酥脆性有改善，粘结强度有提高，但压缩强度偏低，生产工艺不能满足实际生产要求。

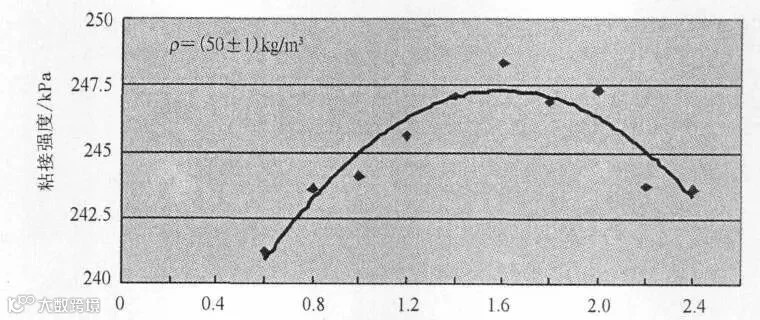

宜采用复合交联剂，以高分子质量胺醚为主，配合使用少量三官能度醇类化合物，既能保证合适的交联密度又能提供较高的反应活性，制品的粘结强度得到了很大提高。

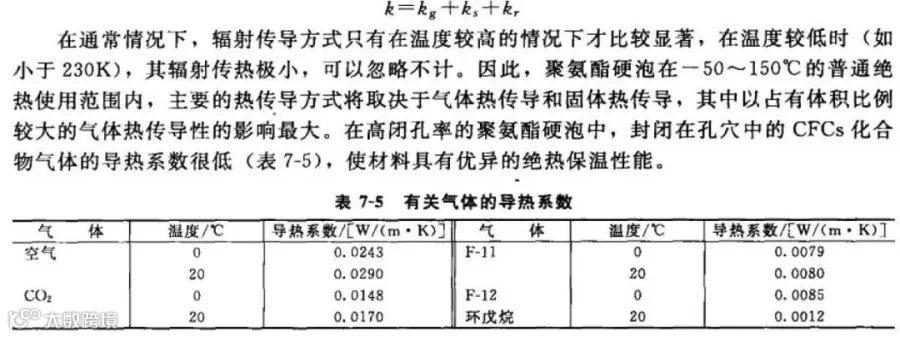

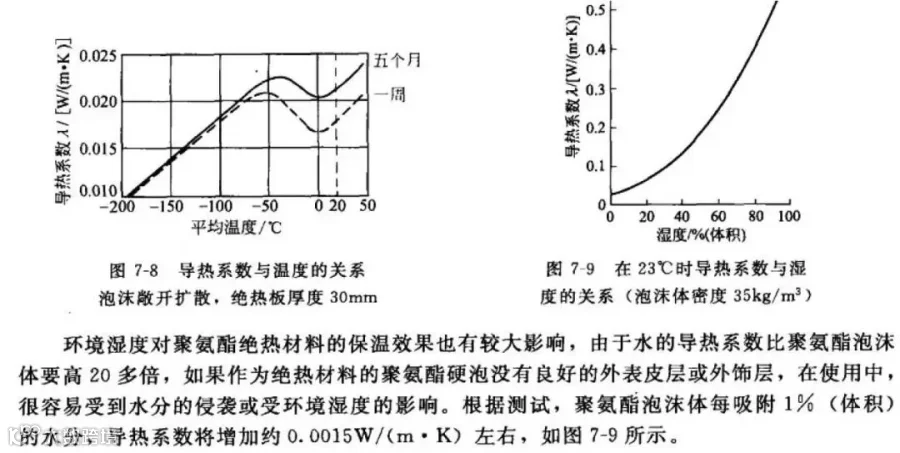

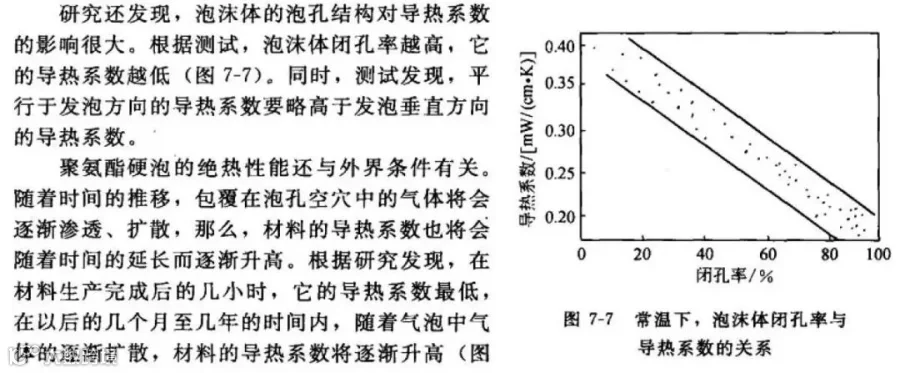

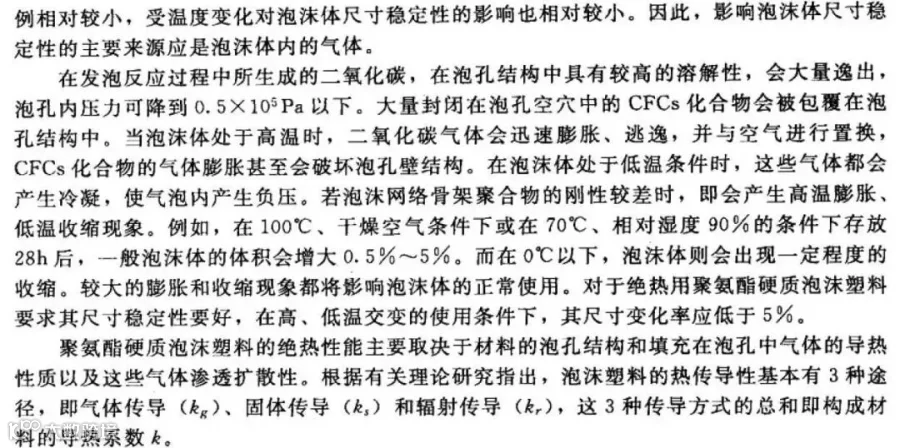

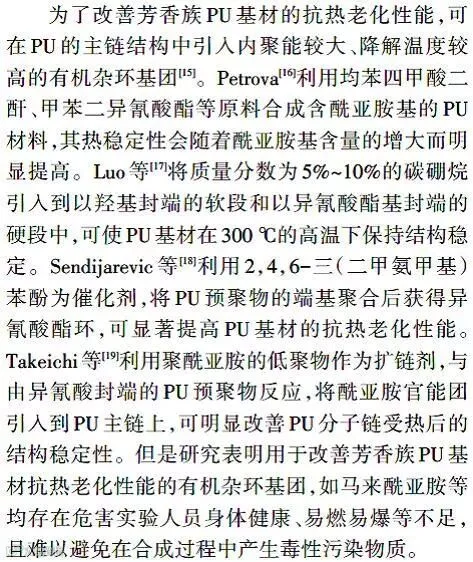

PU板材

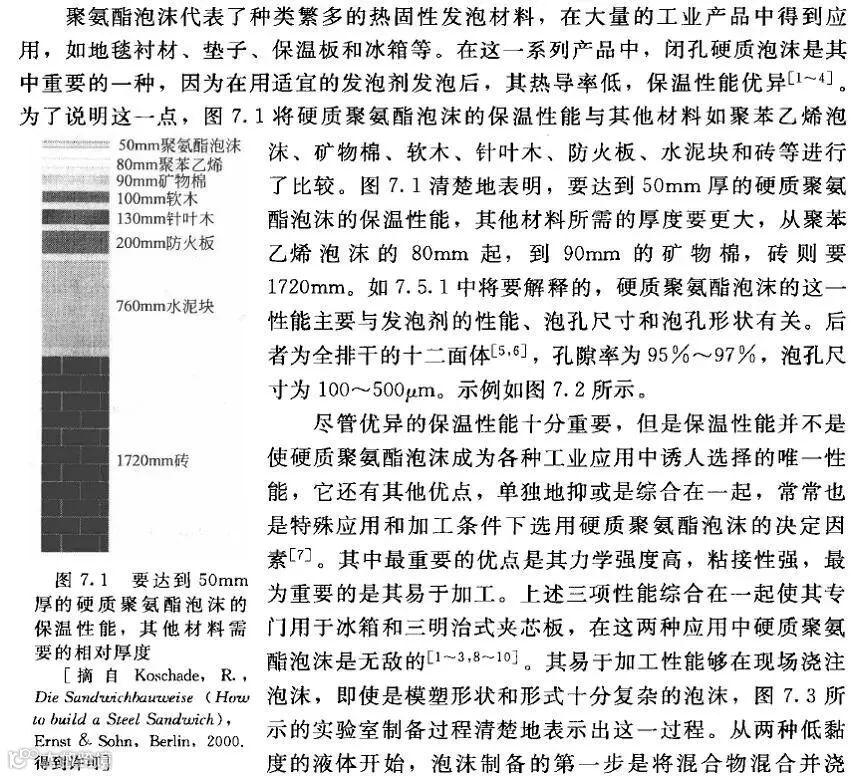

1

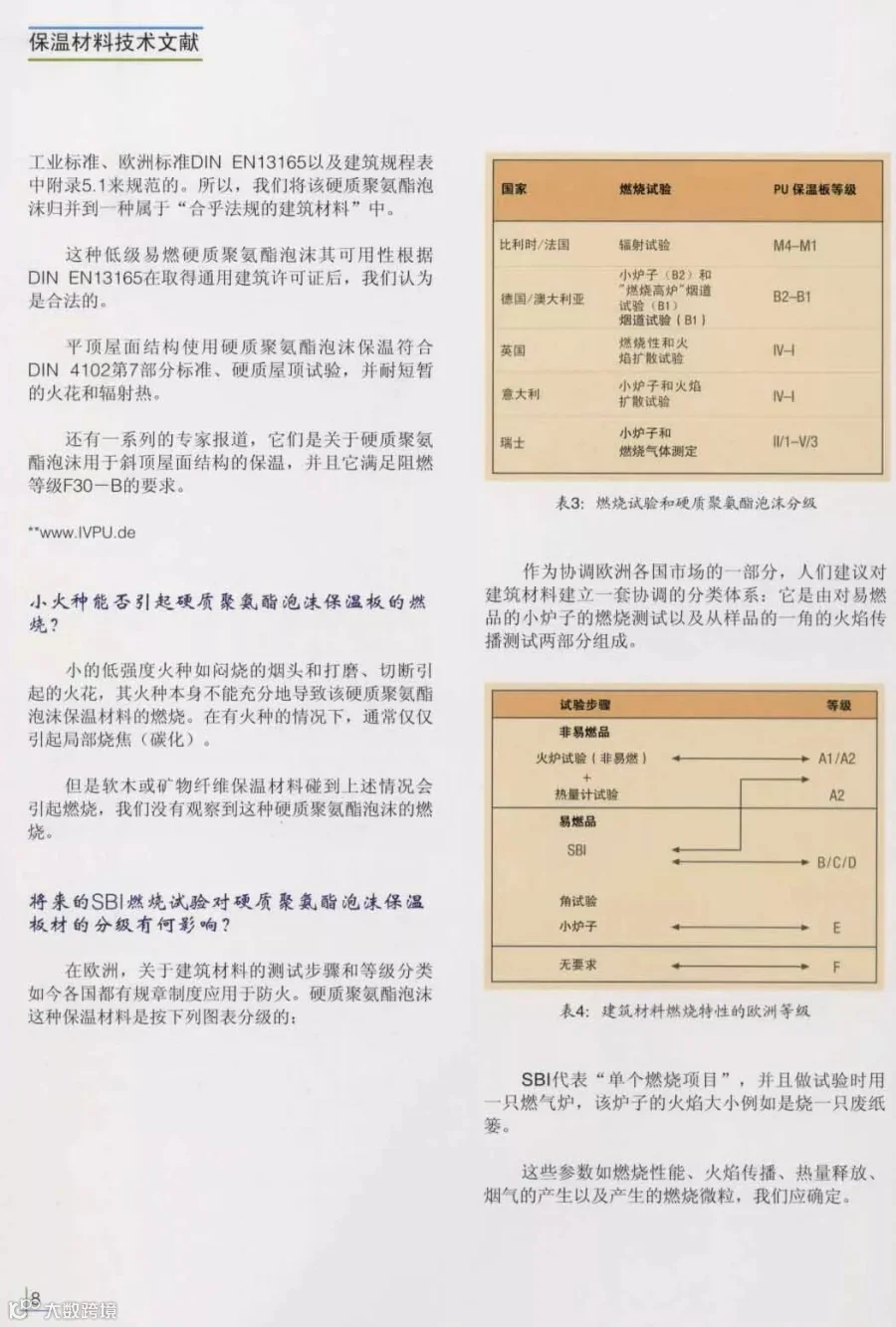

2

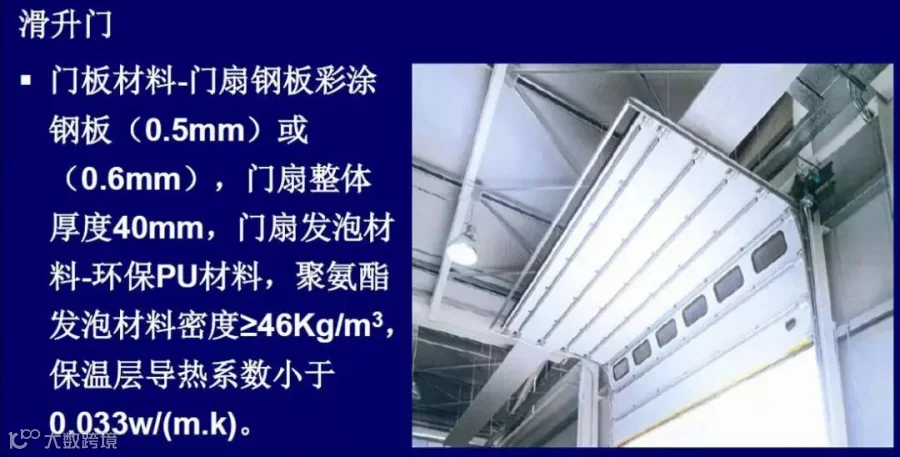

3
4

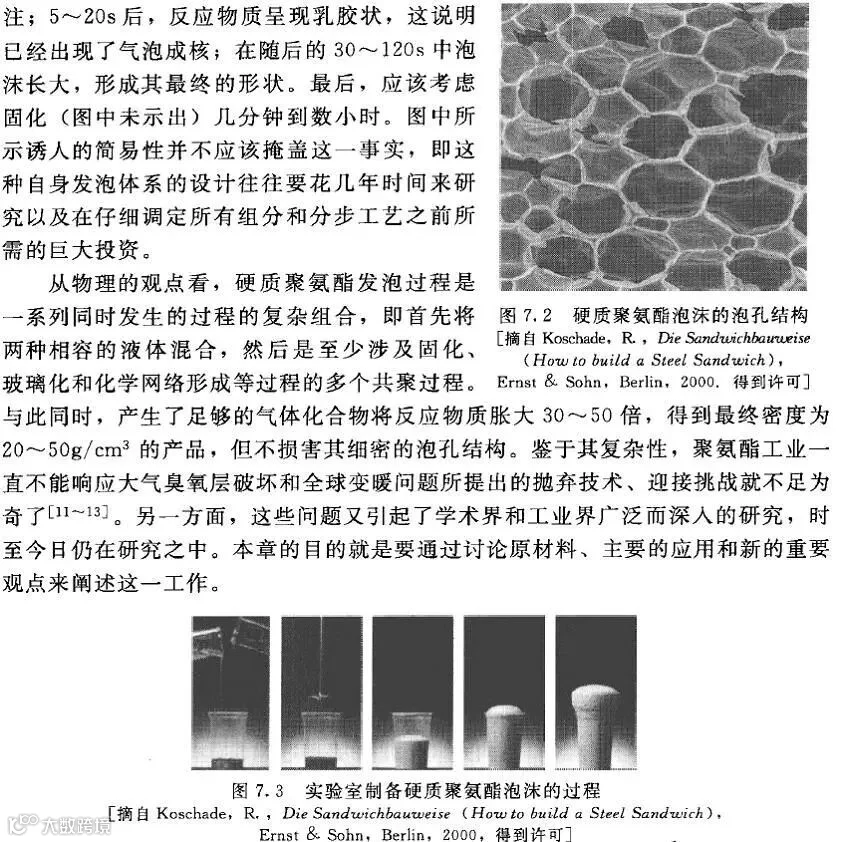

5

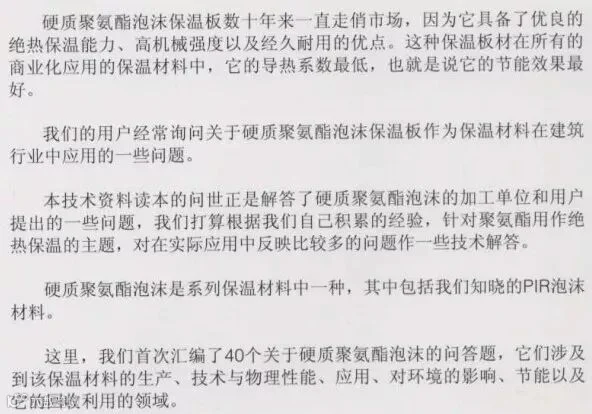

6
点击图片放大浏览横屏更佳
点
阅读原文了解更多
