老舍说，秋天一定要住北平。
凡在北京住过的人都知道，
北京一年四季中，
冬天太冷、春天多风、夏日苦热，
只有秋，那才是北京的黄金季节。
本期内容：
全水（硬泡）聚氨酯仿木制品应用示例
以聚氨酯改性聚异氰脲酸酯泡沫为主体材料的复合板材的吸隔声性能
资讯 · 看点
投资30亿元！长江国际航运金融港粮食物流应急保障基地、冷链产业园开工
本次开工的武汉阳逻粮食物流应急保障基地、冷链产业园为长江国际航运金融港核心节点性项目，两个项目共占地547亩，总投资30余亿元，是当前做好“六稳”工作，落实“六保”任务的重大民生工程。武汉阳逻粮食物流应急保障基地总仓容12.5万吨，建成后年可实现粮食中转能力125万吨，成为中西部重要的粮食物流核心枢纽和应急保障基地，项目已获申报列入国家“十四五”规划；冷链产业园总库容50万吨，为华中规模第一，建成后将成为长江经济带中游核心冷链物流中转枢纽及城市共同配送中心。
来源：武汉市网信办
01

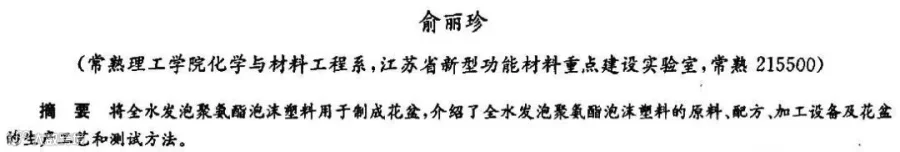

全水（硬泡）聚氨酯仿木制品应用示例

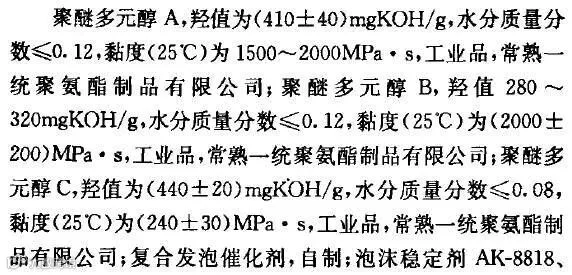

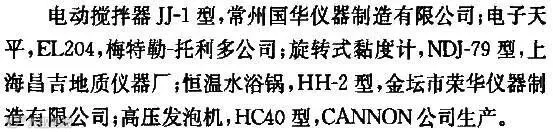

主要原料及助剂&设备仪器

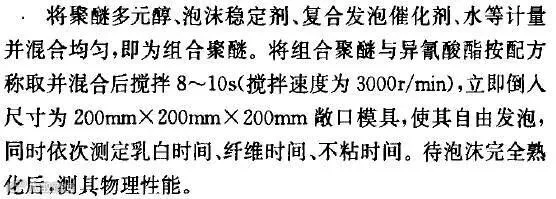

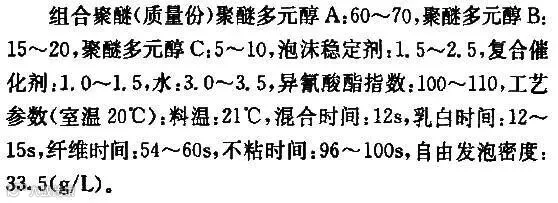

典型配方及工艺参数
工艺条件
料温：组合聚醚和异氰酸酯都为25℃；模具温度：40℃(不低于30℃)；组合聚醚／聚异氰酸酯的配比为100／(100～110)；脱模时间：12min。

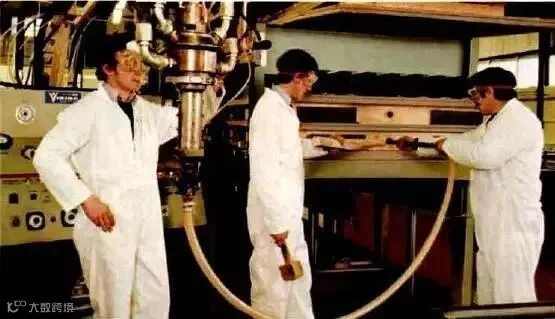

模具发泡操作步骤
计算
注射量(g)=泡沫制品的容积(1)×泡沫制品所要求的密度(g／L)。
注射时问(s)=注射量(g)／发泡机每秒流量(g／s)。
发泡机的设置
设置组合聚醚、异氰酸酯的料温为25 ℃ ，根据各种规格的泡沫制品设置注射时间，调整注射压力大于120kg。
注料
待模温升高至30～40 ℃时，进行注料。
脱模
待制品熟化后(熟化时间12～15min)，才可脱模。若制品的脱模时间过早，泡沫强度未达到要求时，会出现二次发泡现象，即制品表面的局部部位出现鼓泡造成脱层现象，导致次品，尤其对尺寸大、厚度厚的制品，一定要将制品熟化彻底才可脱模。
制品的表面处理
制品脱模后，用封泥对制品表面有小空洞的地方进行涂封、刮平，然后用细砂皮磨平、磨光。
喷漆
先喷底漆，再喷面漆，为保证花盆外观漂亮，喷漆完后需喷光亮油。
制品测试（略）
资讯 · 看点
产能建筑的新对策：将光伏发电技术融入到建筑的外保温表皮
资讯来源：节能专员立青 绿建节能方向标

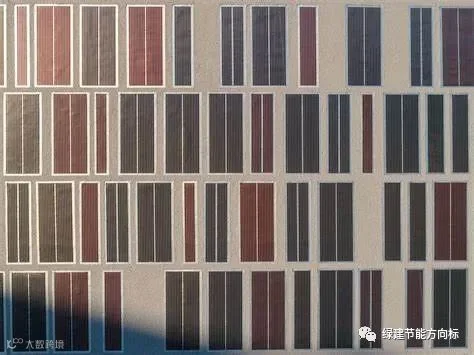

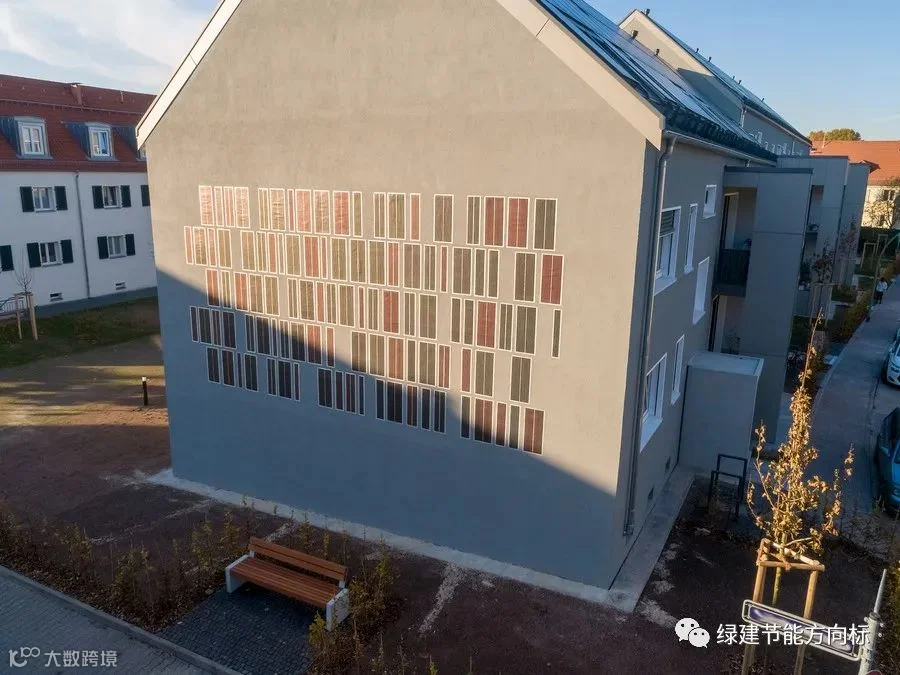

作为法兰克福建筑事务所(Frankforter Wohnungsbaugesellschaft)住宅建筑改造的一部分，实施了世界上第一个基于有机光伏(OPV)技术的“石膏”光伏系统。该住宅建筑的产能系统为节能建筑做出了贡献。
将可再生能源融入建筑行业——尤其是翻新项目——通常是一项巨大的挑战。迄今为止，光伏的集成几乎完全可以在新的建筑项目中实现，因为现有光伏模块的形式与建筑几何形状不兼容。此外，模块的设计灵活性受到严重限制。用经典的玻璃模块建造立面通常需要幕墙，建造起来既复杂又昂贵。

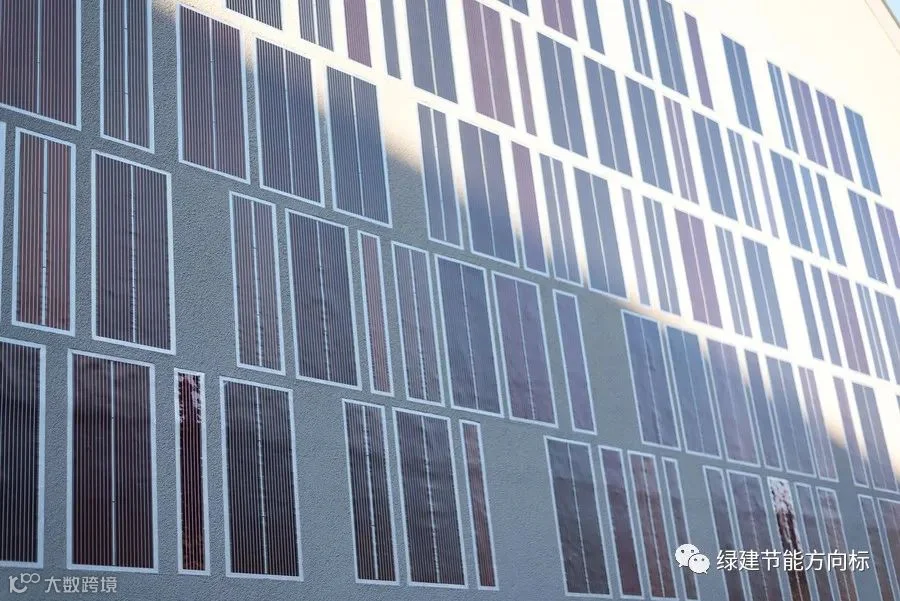

在法兰克福，OPVIUS现在已经能够证明，采用OPVIUS OPV技术，有可能将印刷的OPV太阳能模块集成到传统的立面产品中。这就产生了一个隔热的外立面，带有一个经典的TICS和一个以OPV为基础的、柔性的石膏瓷砖，融入到石膏的表面。立面不仅包含了能量价值的成分，还因OPV镶嵌而经历了美学升级。所开发的系统可转移到所有建筑类型和今天用TICS建造的立面，因此代表了现有住房存量中光伏立面问题的实际解决方案。
DAW SE的项目负责人Thomas Loewenstein博士解释说:“德国《节能条例》允许我们将建筑集成光伏发电的收益纳入建筑的一次能源平衡，从而抵消隔热层厚度的大幅增加。因此，这是未来的一个突出成果，通过主动组件强化被动隔热层，可以在财务上提升外墙。”
成功销售24策略 ●●
核查是你不偏离航线的指南针
策略18 复述信息
核查客户的反馈
核查也是6项重要技巧之一，它是指在谈话双方进入下一个话题之前，询问客户对你所说的话有何看法。尽管扼要、准确地总结客户的需求很重要，但是总结无法提供那些通过核查才能得到的信息。许多销售人员只是在做简单的复述（告诉），他们很少有人采用核查的方式（提问）来获取更多信息。
重要的核查客户反馈的策略
转移到下一个话题之前先核查反馈：针对你安排的所有重要信息寻求客户的反馈。
核查性的问题贯穿始终：从开始销售洽谈到销售结束，你要努力从中得到客户反馈。
核查目标的现实性：通过不断核查可以让你知道自己的销售目标是否符合实际，并且还会为修正行动步骤或目标打下坚实的基础。
02

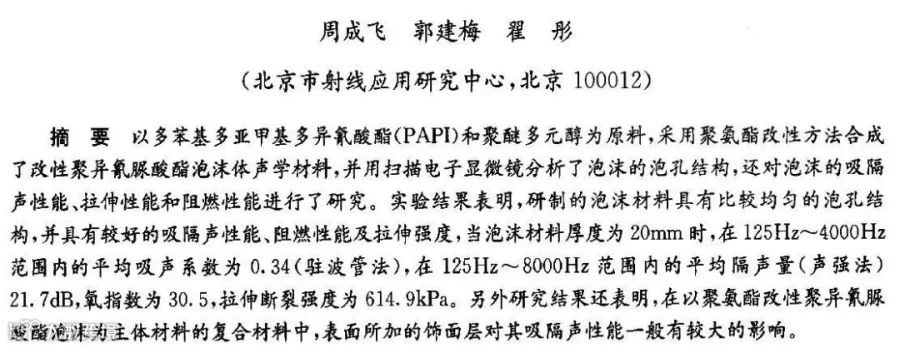

以聚氨酯改性聚异氰脲酸酯泡沫为主体材料的复合板材的吸隔声性能

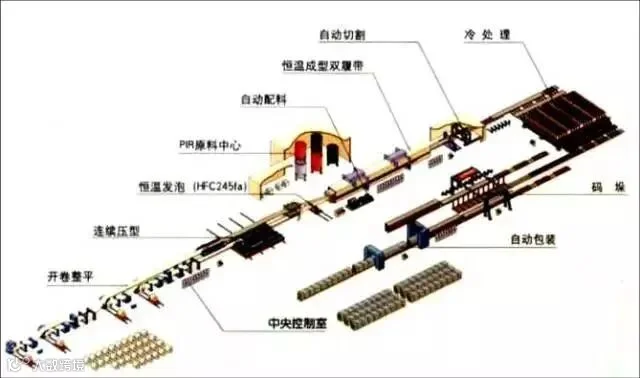

聚异氰脲酸酯(polyisocyanurate，简称PIR)，是由异氰酸酯三聚而形成的、含有许多异氰脲酸酯六元杂环的聚合物。异氰脲酸酯(环)基是一种热稳定的多元杂环，具有较高的耐热性。分子结构中含异氰脲酸酯环的泡沫可称为聚异氰脲酸酯泡沫。聚异氰脲酸酯中使用的异氰酸酯多为多苯基多亚甲基多异氰酸酯(PAPI)等芳香族多异氰酸酯，由芳香族异氰酸酯形成的聚异氰脲酸酯含大量刚性的苯环和异氰脲酸酯环，交联密度高，其泡沫是脆性的。在聚异氰脲酸酯改性中，通常是采用加入多元醇的方法进行氨酯改性，即聚氨酯改性聚异氰脲酸酯，并且，改性聚异氰脲酸酯泡沫常用作隔热保温材料。

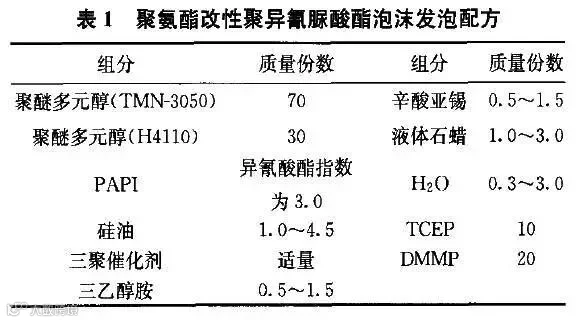

采用聚醚多元醇和PAPI为原料合成聚氨酯改性聚异氰脲酸酯泡沫体声学材料，并对其泡孔结构、声学性能、阻燃性能及拉伸性能等进行研究。
结构表征

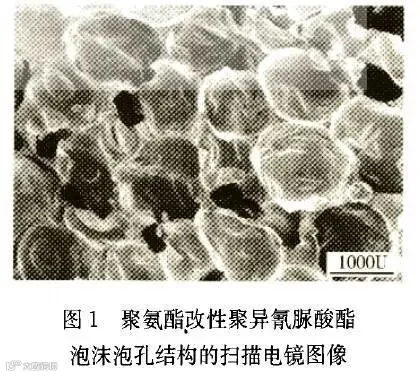

用JSM-35C型扫描电镜观察泡沫的泡孔结构情况及形态。

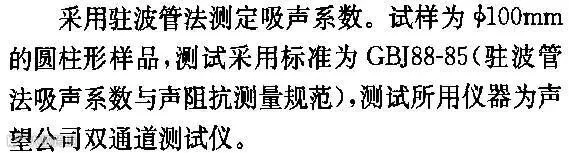

吸声系数测定

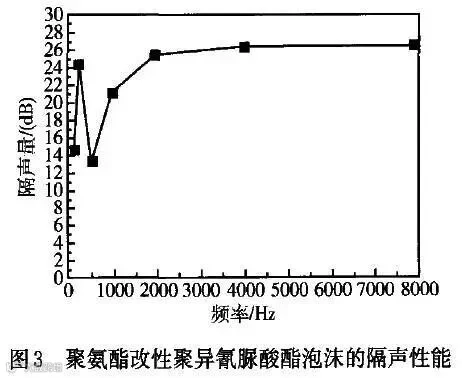

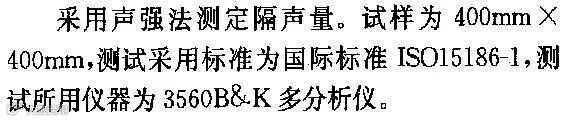

隔声量测定

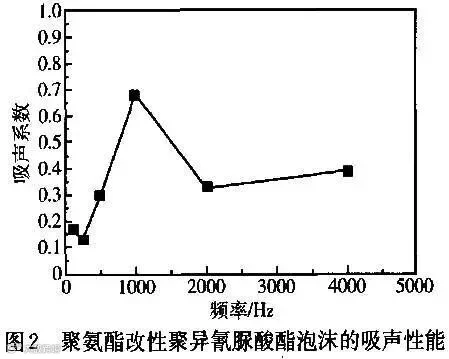

制得的聚氨酯改性聚异氰脲酸酯泡沫样品具有优良的吸隔声性能，当泡沫材料厚度为20mm时，在125Hz～4000Hz范围内的平均吸声系数为0.34，在125Hz～8000Hz范围内的平均隔声量为21.7dB。
力学性能测定
拉伸性能(拉伸强度、断裂伸长率)：按GB／T6344-1996(软质泡沫聚合物拉伸强度和断裂伸长率的测定)。
阻燃性能测定
氧指数测定按“GB／T 2406-93塑料燃烧性能试验方法氧指数法”测定氧指数。
聚氨酯改性聚异氰脲酸酯泡沫样品的拉伸断裂强度和断裂伸长率分别为614.9kPa和0.64％，氧指数测定值为30.5。这表明，制得的聚氨酯改性聚异氰脲酸酯泡沫样品具有优良的阻燃性能和拉伸强度。

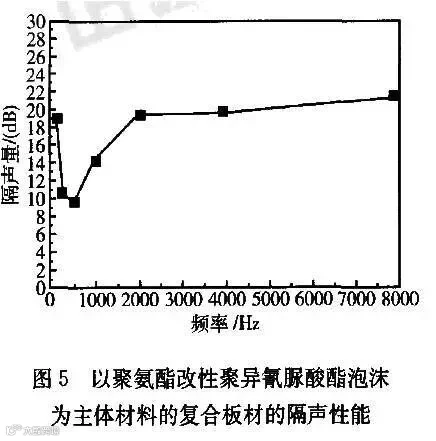

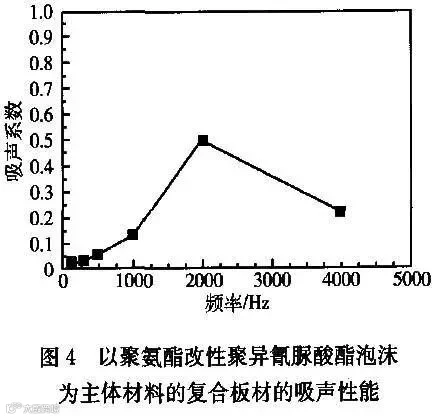

本研究中还采用聚氨酯改性聚异氰脲酸酯泡沫为芯材和用人造革、穿孔板为装饰面，制作了“人造革+泡沫+铝穿孔板”复合结构板，并对其吸隔声性能进行了研究。图4和图5分别给出了实验测定的
吸声系数、隔声量与频率的依存关系。研究结果表明，装饰面对复合板材的声学性能有较大的影响。
1年1张，100年北京。
1918年，北京通州的鞋匠。
来源：罕见老照片（ID：hjlaozhaopian），作者：德兰，图来源网络，版权归原作者所有
本微信部分图片及文字，来源于其他公众平台与互联网网页，其目的是为了将更好的内容分享给更多人，版权依旧归原作者所有。若有涉及侵权请予以告知，我们会尽快在24小时内删除相关内容，谢谢。
点
阅读原文了解更多
