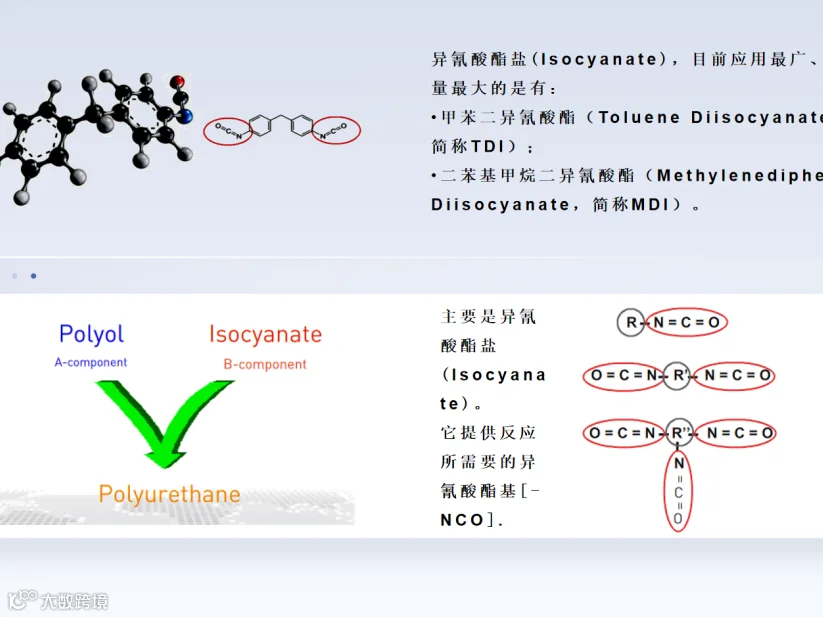

聚醚-聚烷醚或聚氧化烯烃是由环氧化合物与起始剂中活泼氢反应制得的。主要原料是1.2-环氧丙烷，聚醚的官能度来源于所用的特定起始剂的官能度。
聚醚多元醇生产所需原料：含氧的环状化物，如环氧化物或四氢呋喃；含活泼氢的起始剂；离子型催化剂。
聚醚的密度大致在1.0~1.1kg/m3
聚醚的极性和亲水性随氧化乙烯及OH基含量的增加而增加。而在水中的溶解度则随分子量的增加而降低，聚醚的闪点（按DIN51755及51758法测试）大于100℃，着火点（按DIN51794法测定）大于300℃。
聚酯是主链中含有酯基（-o-c=o-）重复单元的高分子量物质，通常由多官能团羧酸及羟基化合物缩聚制得。聚酯密度1.1~1.5g/cm3之间，闪点大于200℃，着火点大于400℃。

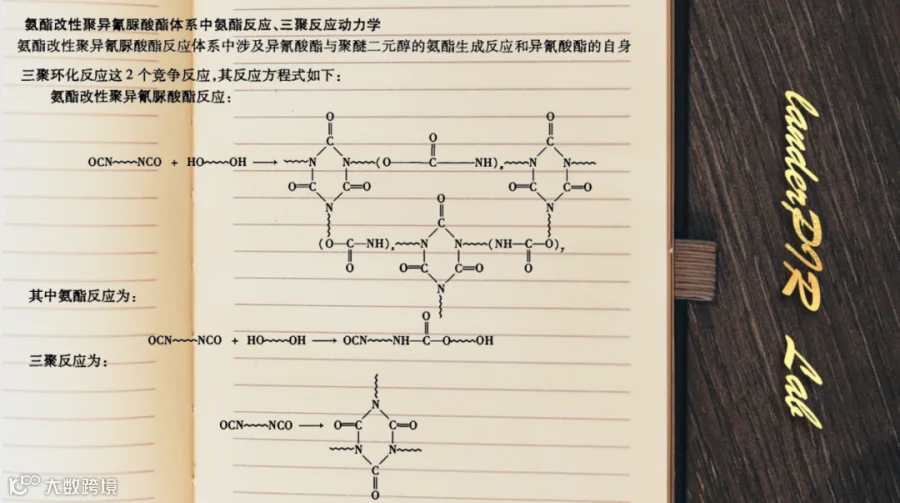

异氰脲酸酯基的聚合物和聚氨酯相比，具有更好的热性能、水解稳定性和刚性以及阻燃性

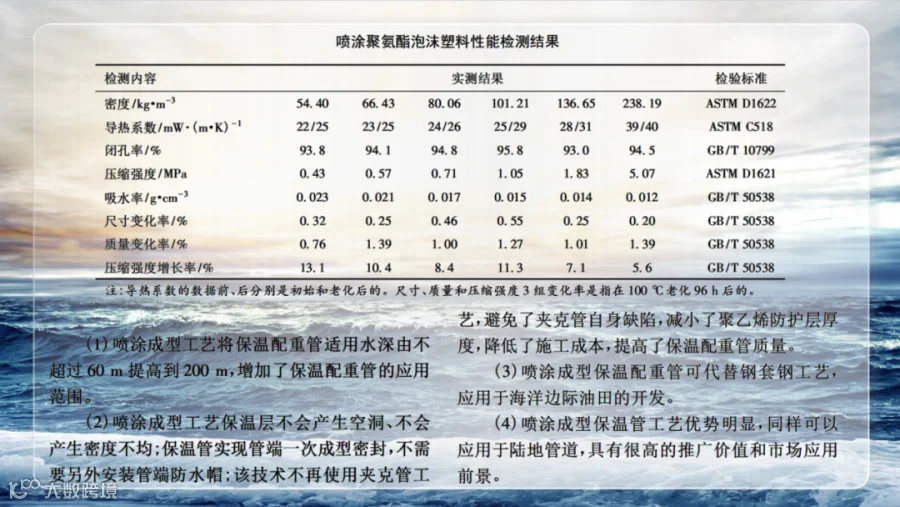

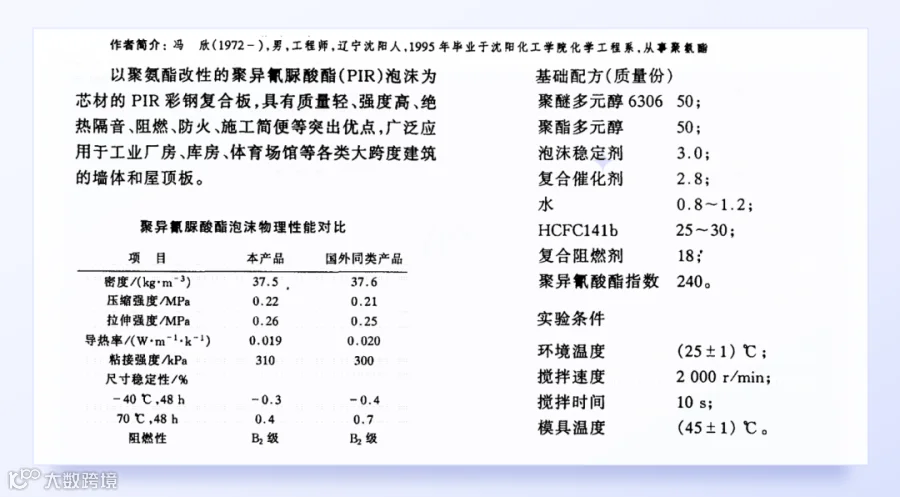

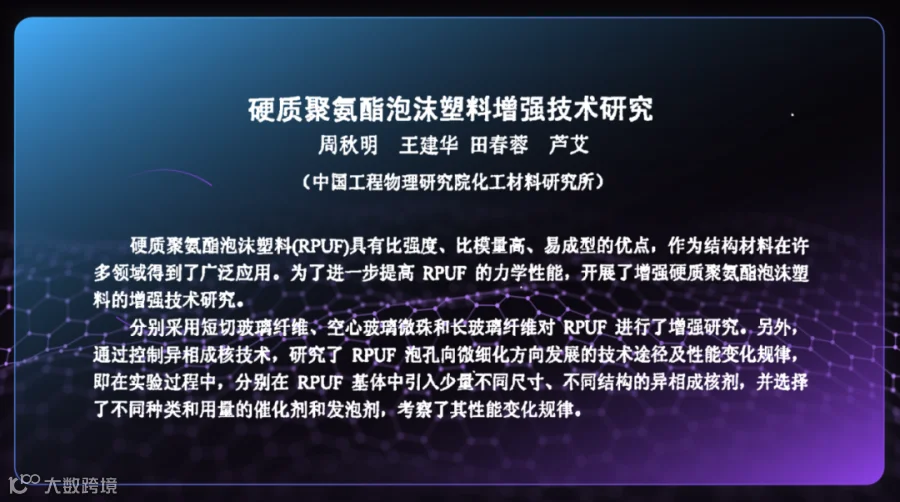

建筑彩钢复合板在建筑物中既是绝热保温材料，又是结构材料。因此，对泡沫的压缩强度和拉伸强度均有较高的要求。泡沫在一定的密度范围内提高其强度的途径通常是选择合适的多元醇。

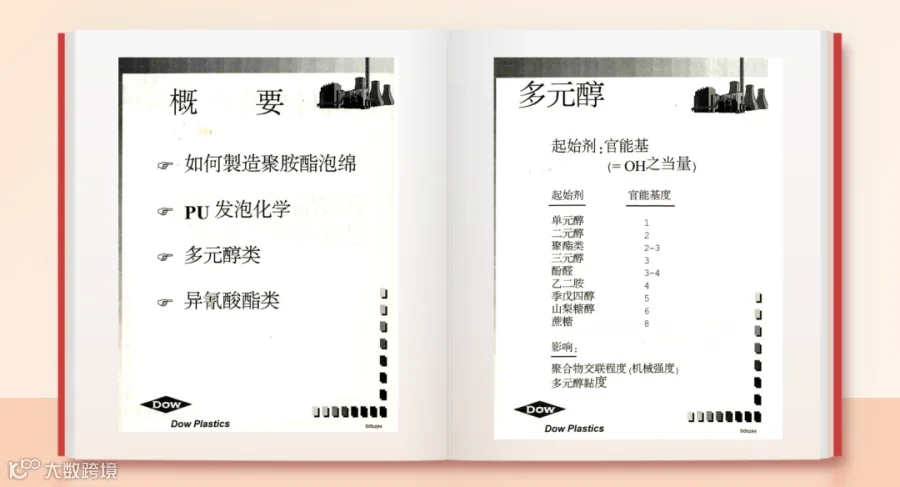

多元醇的经值、官能度、粘度及制备多元醇的起始剂的种类，都对泡沫强度有直接影响。用于PIR泡沫的聚酯为芳香族聚酯多元醇，因含有苯环结构，制品阻燃性较好。选用高官能度、内含钢性链段的聚醚多元醇与聚酯多元醇共同使用，保证泡沫有合适的脱模时间和压缩强度，完全满足彩钢复合板的生产工艺要求。
如果能力有限，就不要学别人说宽话，如果实力有限，就不要学别人走弯路，如果个人配置不好，那就一定要学会珍惜自己，善待生命。
免责声明：
本公众号文章版权归原作者及原出处所有。内容为作者个人观点， 并不代表本公众号赞同其观点和对其真实性负责，本公众号只提供参考并不构成投资及应用建议。本公众号是一个学习交流的平台，平台上部分文章为转载，并不用于商业目的，如有涉及侵权等，请及时告知我们，我们会尽快处理。本公众号拥有对此声明的最终解释权。
点
阅读原文了解更多
