My Diary 2024
聚氨酯日记

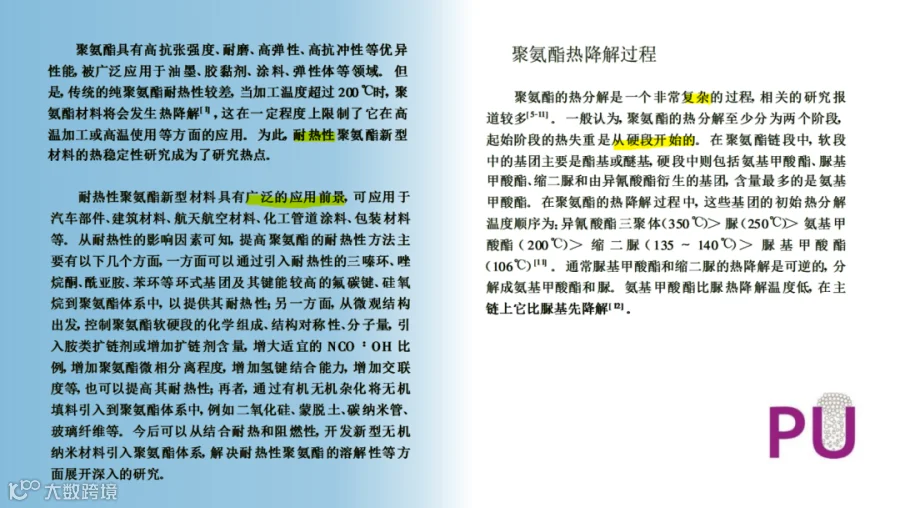

聚氨酯受热后，其分子链中的共价键在局部区域内发生复杂的振动和转动。随着温度进一步升高，聚氨酯中的化学键断裂形成许多链自由基、挥发性小分子，或重组炭化。在分解过程结束时，材料失去所有的挥发性物质，并形成复杂不溶性物质炭。

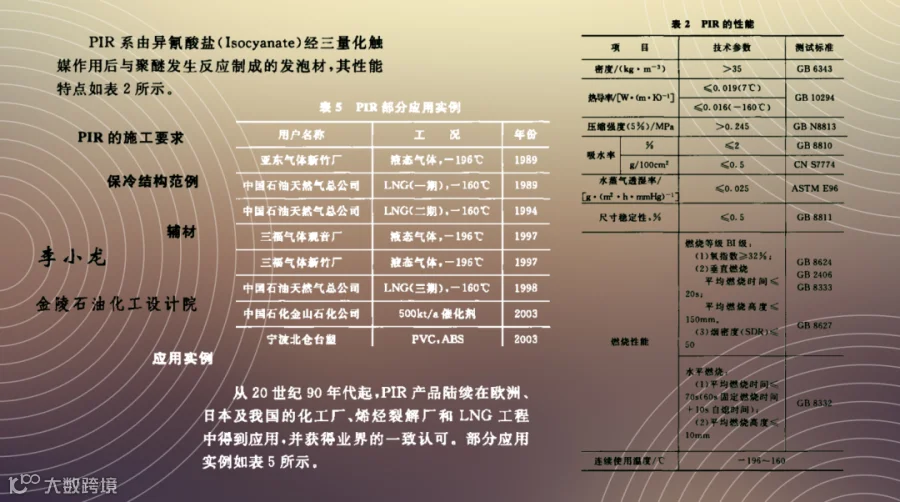

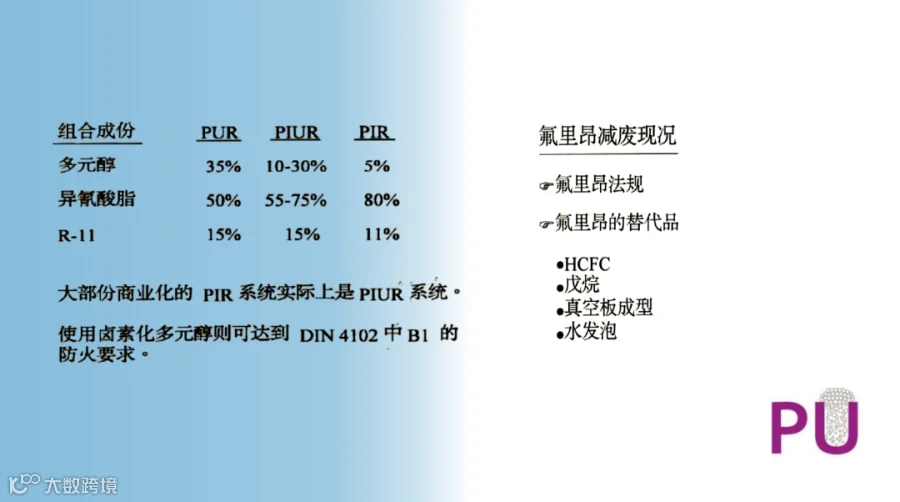

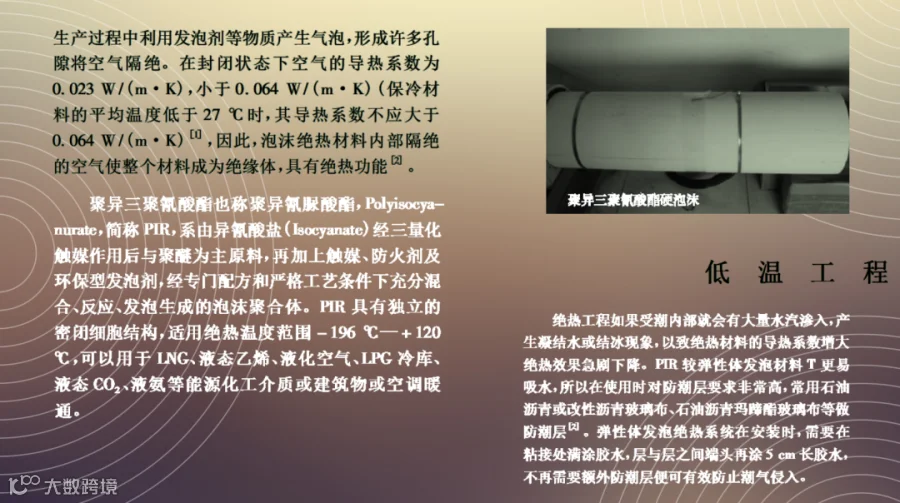

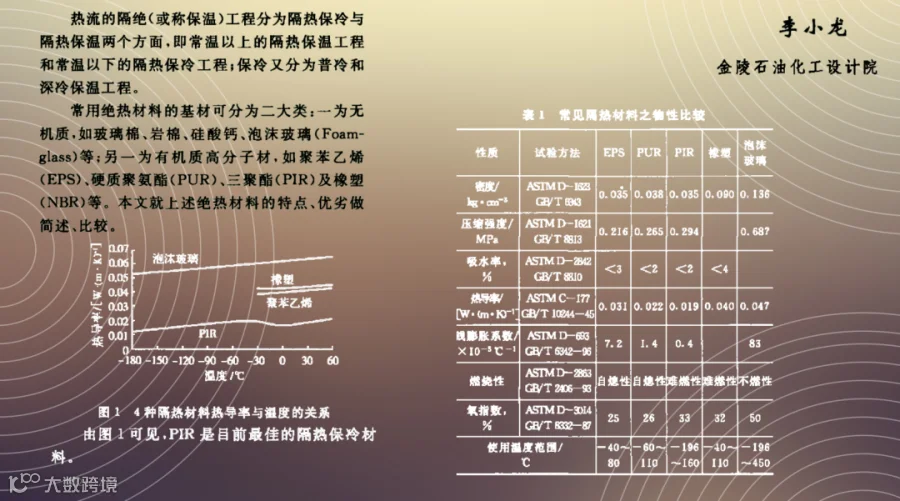

异氰脲酸酯环是异氰酸酯三聚反应产物，杂环上没有不稳定的氢原子及酰胺基结构，使它具有较好的热稳定性。
力学性能

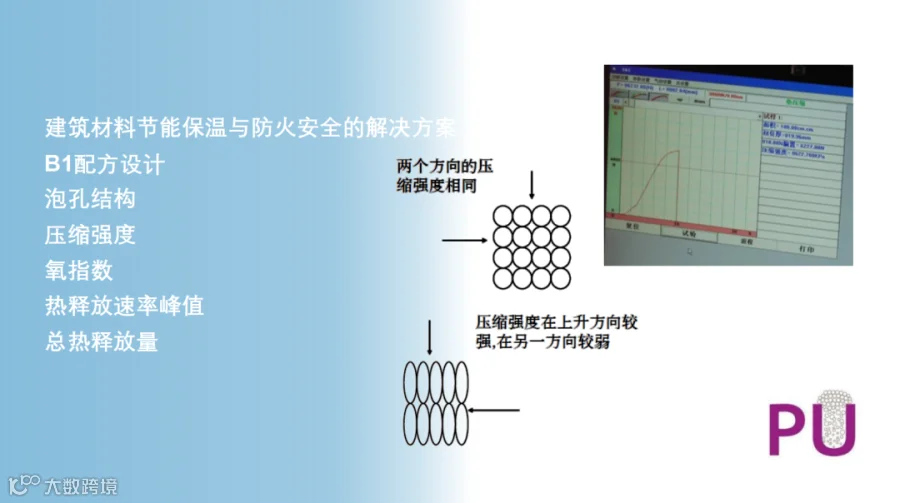

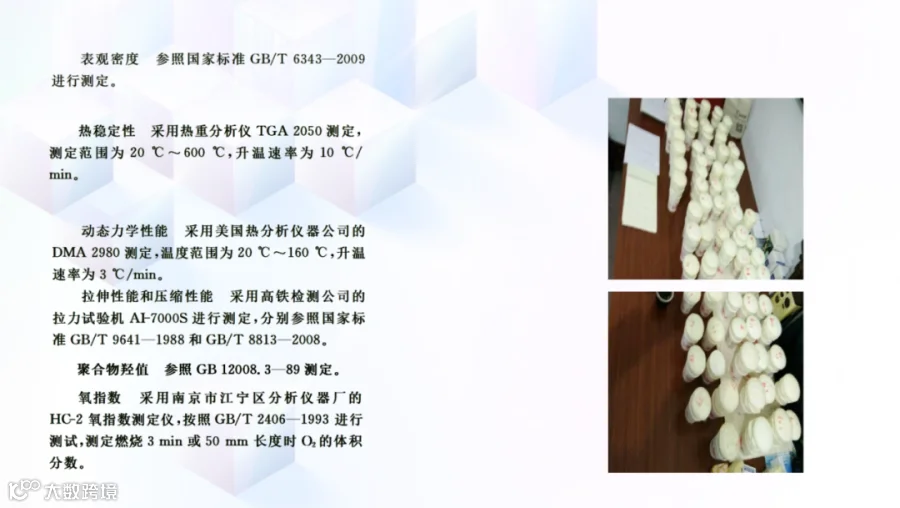

拉伸强度和压缩强度的测试都是通过拉伸试验机进行测定的。对试样垂直施加压力或拉力，可通过计算得到试样承受的压力和拉力。建筑用聚氨酯硬质泡沫材料在形变为10％的压缩强度为１５０ｋＰａ～２５０ｋＰａ。
泡沫材料承受压力或拉力主要是泡孔之间的支柱，具有较高表观密度的泡沫材料的泡孔之间的支柱的比例也较高。这就是具有较高表观密度的泡沫材料的拉伸强度和压缩强度也较大的原因。
泡沫材料的密度可以影响其很多性能，特别是力学性能。

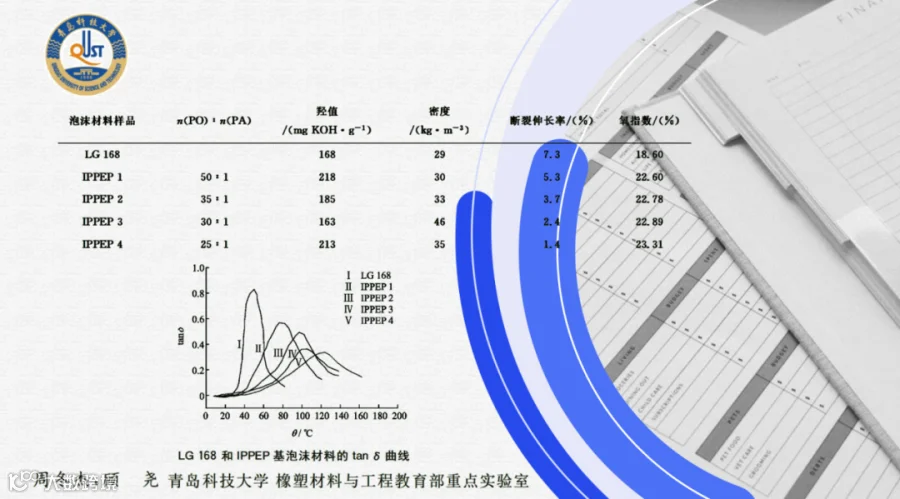

采用动态机械分析的主要目的是测量材料的玻璃化转变温度 Ｔｇ。
一般来说，ｔａｎδ可以用来表征材料的玻璃化转变温度。

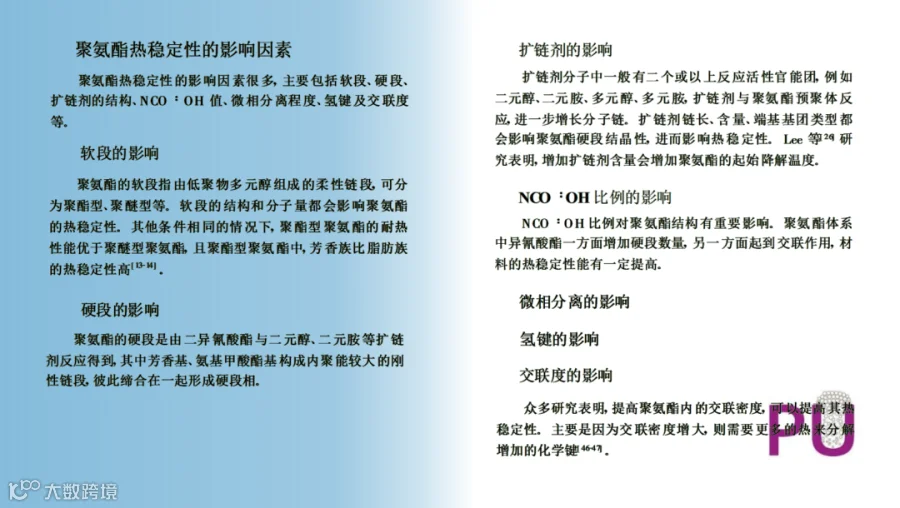

异氰脲酸酯环及苯环结构增加了聚氨酯泡沫材料的交联密度，同样也能够提高材料的玻璃化转变温度。
特别关注

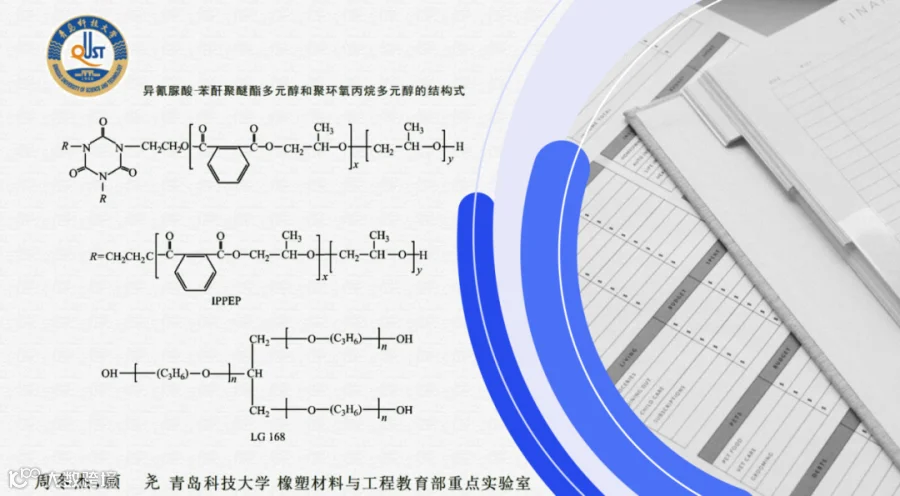

ＩＰＰＥＰ 中除了含有大量的醚键外，还含有部分的酯基，酯基极性大，其内聚能（１２．２ｋＪ／ｍｏｌ）也比醚基的（４．２ｋＪ／ｍｏｌ）高，从而
使ＩＰＰＥＰ的分解温度比聚环氧丙烷聚醚多元醇的高。由于聚异氰脲酸－苯酐多元醇具有着良好的热稳定性，所以由其制备的聚氨酯泡沫材料有着良好的稳定性。

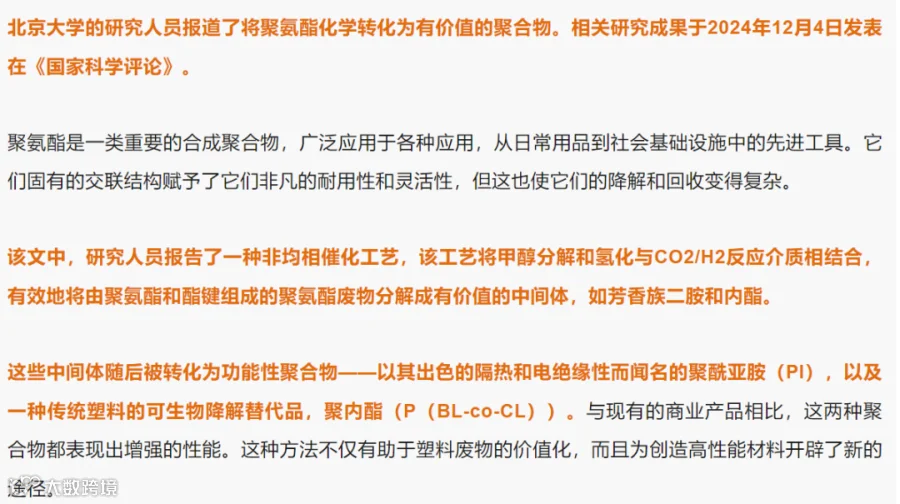

资讯速览

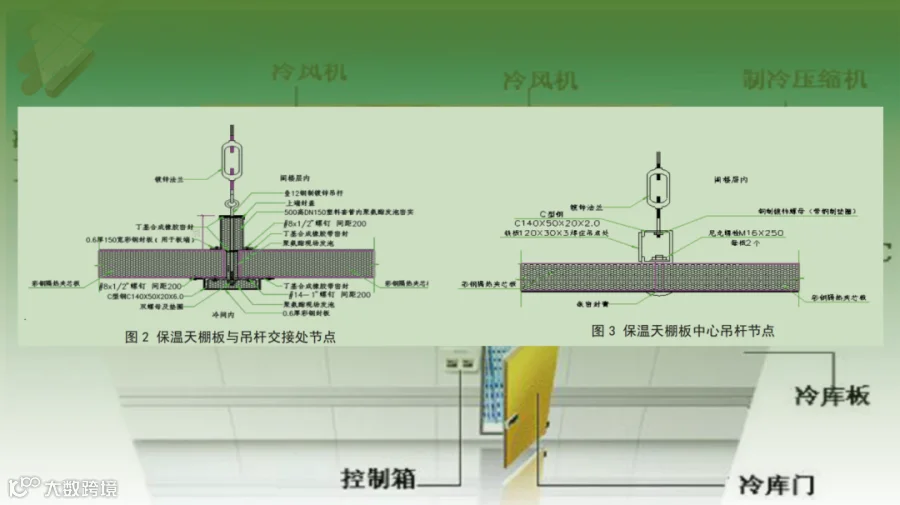

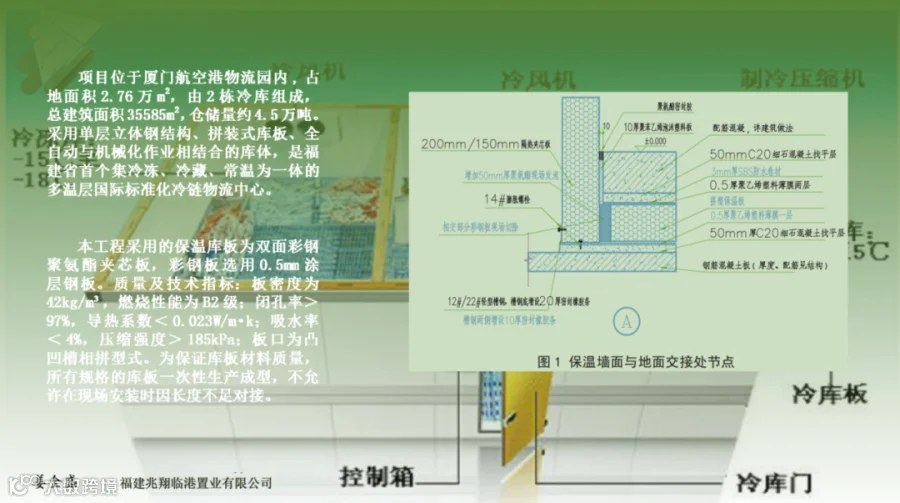

《钢结构冷库保温工程施工技术及工艺要点》全文备索：后台留邮箱（仅学习交流）
不为燥湿轻重，不为穷达易节。
—《后汉书》
本公众号是一个学习交流的平台，平台上部分文章为（摘要）转载，图片，均来源于公开资料，内容观点不代表本公司立场，请仅学习参考，并不用于商业目的，如有涉及侵权等，请及时告知我们（后台留言），我们会尽快处理。本公众号拥有对此声明的最终解释权。
点
阅读原文了解更多
